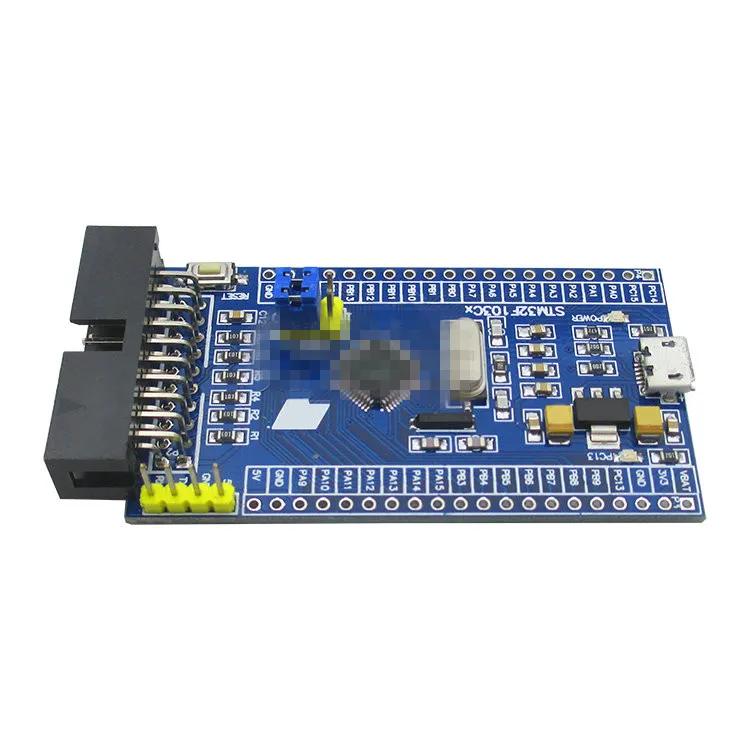

STM32F103C8T6 Совет по развитию обучения доска Малая система основной плате Cortex

STM32F103C8T6 Совет по развитию обучения доска Малая система основной плате Cortex

STM32F103C8T6 Совет по развитию обучения доска Малая система обучения основной плате Cortex-M3

Загрузка данных: pan.baidu.com/s/1mg2bnLI

Аппаратные ресурсы:

1, основной чип STM32F103C8

2, патч м 8 м кристалл (через Чип PLL до 72 м) ST Официальные стандартные параметры

3, LM1117-3.3V регулятор напряжения чип, чтобы обеспечить максимальный ток 800mA

4, весь способ интерфейса miniUSB, вы можете поставить версию системы, отложите функцию связи USB

5, кнопка сброса

6, стандартная загрузка JTAG a, поддержка JLink, STLink

7, Выберите порт загрузки

8, 20pin x 2 pin IO расширение

9, индикатор питания 1

10, функциональный индикатор, используемый для проверки основных функций порта ввода-вывода

11, установите в сторону Интерфейс загрузки серийного порта, удобное и соединение платы разработки 5 В, используйте Серийный порт для загрузки программы

12, размер: X 36,4 мм 64 мм

13, высокая эффективность Epson 32768 Гц кристалл, цена в 10 раз цена хрустальной линии, легкое колебание

14, Оперативная память 64 К, Встроенная память TQFP48, 20 К посылка
