Плата управления декодированием блоков видеонаблюдения Модуль камеры с зумом

Плата управления декодированием блоков видеонаблюдения Модуль камеры с зумом

Описание:

1. Эта плата декодирования заднего управления применяется для загрузки экранного меню наших назначенных модулей камеры с зумом, для работы с зумом и с помощью кнопок управления и обеспечения подключения RS485 к другим устройствам, таким как DVR, сканер панорамирования/наклона и контроллер клавиатуры. Плата управления в основном для работы с нашими соответствующими стандартными аналоговыми, AHD и HDCVI модулями zoom camera (По умолчанию ptz-камера не использует прошивку протокола Sony VISCA). Хотя это обычная плата декодирования для некоторых из наших модулей камеры zoom, мыНе гарантируемЧто он может работать с другимиЗум-модули камеры из нашего магазинаИз-за различных заводских программ или команд по умолчанию, например, камеры серии Sony FCB и HITACHI VK (с видео, но без управления OSD/zoom). Мы не рекомендуем размещать заказ, если вы ожидаете, что плата декодирования полностью поддерживает ваш существующий модуль камеры с зумом.

2. Мы можем предоставить цену только USD6.00, если вы покупаете эту декодирующую плату вместе с нашим модуль камеры с зумом. Пожалуйста, оставьте сообщение для того, чтобы мы изменили общую стоимость перед завершением оплаты.

3. Есть тип 1, Тип 4 и тип 5 декодирующие доски опционально. Каждый работает только с некоторыми из наших модулей камеры zoom с прошивкой камеры, измененной в соответствии с платой декодирования (по умолчанию прошивка камеры Sony VISCA protocol предназначена только для использования камеры PTZ). Если вы заказываете декодирующую плату и модуль камеры с зумом в том же заказе, мы предоставим вам соответствующую доску декодирования в соответствии с выбранным модулем камеры (программа камеры будет изменена на прошивку протокола Pelco, чтобы соответствовать плате декодирования). Без обозначения, мы отправим по умолчанию плату типа 1.

4. Для работы с нашим 10x камера с мини-зумом модуль, предоставляемая плата типа 4 поддерживает кнопки и управление проводом, но не поддерживает управление RS485.

Особенности:

1. Модуль камеры с зумом декодирования платы (работает только с модулями камеры с прошивкой изменена на заводе. Плата не поддерживает прошивку камеры по умолчанию VISCA protocol, которая предназначена для использования камерой PTZ.)

2. 5-кнопка управления для теле/широкая, Ближний/дальний и экранное меню

3. Порт RS485 для удаленного зума/фокусировки/управления OSD

4. 12 В постоянного тока +/-вход питания

5. BNC видео выход

6. Красный светодиодный индикатор

7. Размер печатной платы (не включая разъем и кнопки): 50x43,5 мм (тип 1), 50x50 мм (тип 4). 9-контактный разъем ленточный кабель>/= 70 мм

8. Специализируется на модулях камеры Excelax/новосси AHD/CVI/TVI/CVBS zoom

Примечания:

1. Плата декодирования работает только с нашими модулями камеры с программой, измененной на прошивку протокола Pelco на заводе. Он напрямую не поддерживает модули камеры zoom по умолчанию (продаются отдельно в магазине) с прошивкой протокола VISCA по умолчанию, которая предназначена только для использования камеры PTZ. Пожалуйста, проконсультируйтесь с нами, если вам нужна поддержка по этому вопросу.

2. Изображения продукта предназначены только для демонстрации, могут быть изменены без предварительного уведомления.

3. Мы можем предоставить цену только USD6.00, если вы покупаете эту декодирующую плату вместе с нашим модуль камеры с зумом. Пожалуйста, оставьте сообщение для того, чтобы мы изменили общую стоимость перед завершением оплаты.

4. По умолчанию, декодирующая Плата поставляется с короткой 9-контактный разъем ленточный кабель, который применяется для подключения доска с модуль камеры с зумом только в том случае, не для Соединительный модуль камеры с зумом с скоростная курольная камера корпуса. В штырей последовательность это короткое 9-контактный разъем ленточный кабель отличается от последовательности платья с покроем «9-контактный разъем ленточный кабель для подключения камеры Модуль и скоростная курольная камера корпус.

5. Цвет печатной платы (синий/зеленый) будет зависеть от наличия на складе и производственных партий.

6. Пожалуйста, оставьте сообщение в заказе, если вам нужно, чтобы мы предоставили 2 шт. 6 мм медные опоры и крепежные винты для соединения декодирования доски и модуль камеры с зумом. Вы также можете использовать существующие аксессуары для крепления декодирующей платы на заднюю часть вашего модуль камеры с зумом.

7. Если вам нужна плата декодирования для камеры Sony block (FCB-EX480/EX980/EX1020/...), пожалуйста, обратитесь в наш магазин.

Посылка:

1 * доска декодирования (Тип по умолчанию 5. Пожалуйста, оставьте сообщение для типа 4. Для модуля камеры 10x, плата типа 4 поддерживает только управление кнопками и проводами, а не RS485.)

1 * Соединительный кабель

Очень важное примечание:

1. Плата декодирования типа 1/5 и типа 4 основана на различном дизайне и подходит для различных модулей камеры zoom. 3 платы не могут заменить друг друга на одной камере.

2. Плата декодирования работает только с нашими модулями камеры с прошивкой по умолчанию протокола VISCA, измененной на прошивку протокола Pelco на заводе. Он напрямую не поддерживает модули камеры zoom по умолчанию (продается отдельно в магазине) с прошивкой протокола Sony VISCA по умолчанию, которая предназначена для использования камерой PTZ. Пожалуйста, свяжитесь с нами, если вам нужна поддержка в будущем по этому вопросу.

Плата декодирования типа 1

(По умолчанию, работает с нашими SK-RT/арт/CRT сериями и некоторыми SK-ZM zoom модулями камеры)

Флуоресцентный

Плата декодирования типа 4

(Тип 2 и тип 3 прекращены)

(Работает с некоторыми модулями камеры серии SK-ZM zoom)

Флуоресцентный

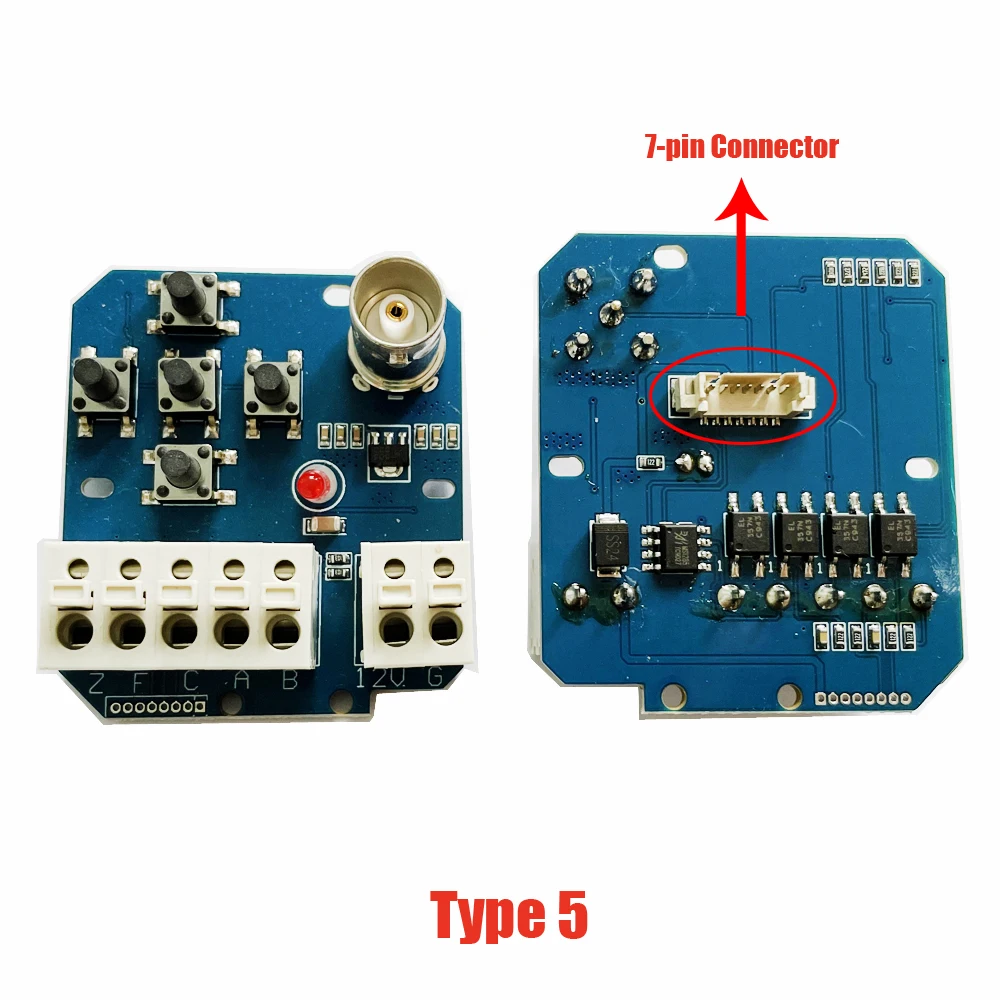

Плата декодирования типа 5

Примечание: Если вы используете эту декодирующую плату для работы с нашим AHD или CVI модуль камеры с зумом, вам нужно AHD или CVI поддерживаемый видеорегистратор для подключения к декодирующей плате, а затем выход от DVR к монитору. Вы не можете получить видео с помощью прямого подключения между камерой/платой декодирования и монитором.

Изображение выше было предоставлено одним из наших клиентов, расположенных в Южной Корее. Наш аналоговый модуль камеры с зумом 1000TVL и плата декодирования были установлены на дроне.

Примечания:

Если вам нужна плата управления для камер Sony FCB-EX и FCB-CX серии CCD (e.g. FCB-EX(CX)480/490/980/985/995/1000/1010/1011/1020/2200/2400/2700/и т. д.), см. Ниже.
