Встроенный 3 км 500 МВт 868 МГц | 433 TTL RS485 RS232 порт беспроводной РЧ репитер

Встроенный 3 км 500 МВт 868 МГц | 433 TTL RS485 RS232 порт беспроводной РЧ репитер

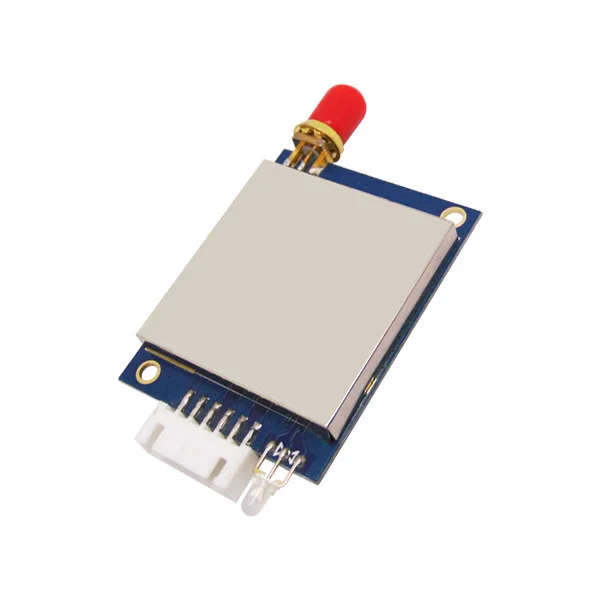

Встроенный 3 км 500 МВт 868 МГц | 433 МГц TTL | RS485 | RS232 порт беспроводной Радиочастотный ретранслятор модуль приемопередатчика SNR651

SNR651Высокоинтегрированный, средний силовой сетевой узел. Он принимает высокопроизводительный кремниевый лабораторный чип Si4432 RF. Si4432 имеет низкую чувствительность приема и500 мВт выходная мощностьДля обеспечения более длительного диапазона RF и высокого качества связи. SNR651 поддерживает несколько каналов и идентификатор сети для повышения способности анти-помех. Пользователи могут настроить параметры через ПК или в цепи. Особенности небольших пакетов, большое расстояние, широкое рабочее напряжение и настройка Цепи делают SNR651 дико развернутым во многих областях и приложениях.

Примечание:SNR651 работает только с нашими модулями SNR! Если вы не заказали наш SNR раньше, Пожалуйста, разместите заказ 2 шт. или более!

Информация о продукте:

Характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Условия эксплуатации

Напряжение питания

2,8

5,0

6,0

V

TTL

4,5

5,0

5,5

232/485

Рабочая температура

-40

25

+ 85

Потребление тока

Ток RX

25

Ма

TTL

34

Ма

485

32,7

Ма

232

Ток TX

350

Ма

@ 27dBm

Ток сна

≤ 5

UA

RF параметр

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Скорость передачи данных по воздуху

1,2

9,6

38,4

Кбит/с

GFSK

Выходная мощность

20

/

+ 27

ДБм

Настройка по

Чувствительность

-121

ДБм

@ 1,2 Кбит/с

Характеристика:
* 3000 м RF линейный входРасстояние при 1,2 Кбит/с
* 433/470/868/915 МГц
* 40 каналов
* 4 байта нетто ID
* 2 байта идентификатора узла
* Множественная скорость передачи данных о воздухе
* GFSK модуляция
* Антенна автоматически подходит и управление переключателем двойного направления
* Поддержка настройки параметров последовательного порта
* Чувствительность: -121 дБм
* Максимальная выходная мощность: 500 мВт
* Напряжение: 2,8 ~ 6,0 В
* Температура: -40 ~ + 85 °C

Применение:
* Удаленная Телеметрия
* Автоматическое считывание счетчиков
* Системы безопасности
* Регистратор данных
* Беспроводная связь данных
* Автоматизация зданий и безопасность
* Мониторинг здоровья
* Беспроводные периферийные устройства ПК
* Система контроля доступа
* Управление роботом

Контактный номер.

Определение

Описание

1

VCC

Подключен к положительному источнику питания (Типичный 5 В)

2

GND

Подключен к земле

3

TXD

Передача данных

4

RXD

Получение данных

5

Набор

Параметры конфигурации включают (низкий, чтобы включить параметры конфигурации, выход высокого уровня по умолчанию)

6

CS

Включить (низкий уровень сна, ток меньше 5uA, высокий уровень по умолчанию)

Аксессуары:

Антенна:Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия модуля составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.

 Плата моста USB:Модули, необходимые инструментом конфигурации для настройки относительных параметров. Компания поставляет адаптер для подключения к интерфейсу USB с TTL/RS232/RS485, чтобы пользователи могли быстро и легко общаться с ПК.

Спектрограмма:

Измерение излучения

 Кривая температуры печи:

 Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:

Если вам нужен другой Частотный диапазон433/470/915 МГц или TTL/RS232Интерфейс, просто оставьте сообщение, пожалуйста.
