EXP GDC GPU док-станция ноутбук к внешней графической видеокарте адаптер опционально Mini PCI-e/Expresscard/M.2 E Key/M.2 Mkey/Thunderbolt-совместимый 4 3 Интерфейс

Введение

EXP GDC-это внешний графический адаптер для ноутбука. Это может помочь вам использовать внешнюю независимую высокопроизводительную графику, может использоваться для доступа к любому интерфейсному оборудованию PCI-E, используемому для повышения производительности ноутбука, чтобы вы могли играть в эти огромные игры, запрашивающие высокопроизводительную графику.
Обратите внимание, что не все ноутбуки поддерживают подключение внешней графической карты. Вы можете прочитать список поддержки в подробном описании, если вы не убедитесь, поддерживает ли ваш ноутбук. Или вы можете отправить нам сообщение об этом.

Примечание: EXP GDC-это внешний графический адаптер для ноутбука, не включает графическую карту.

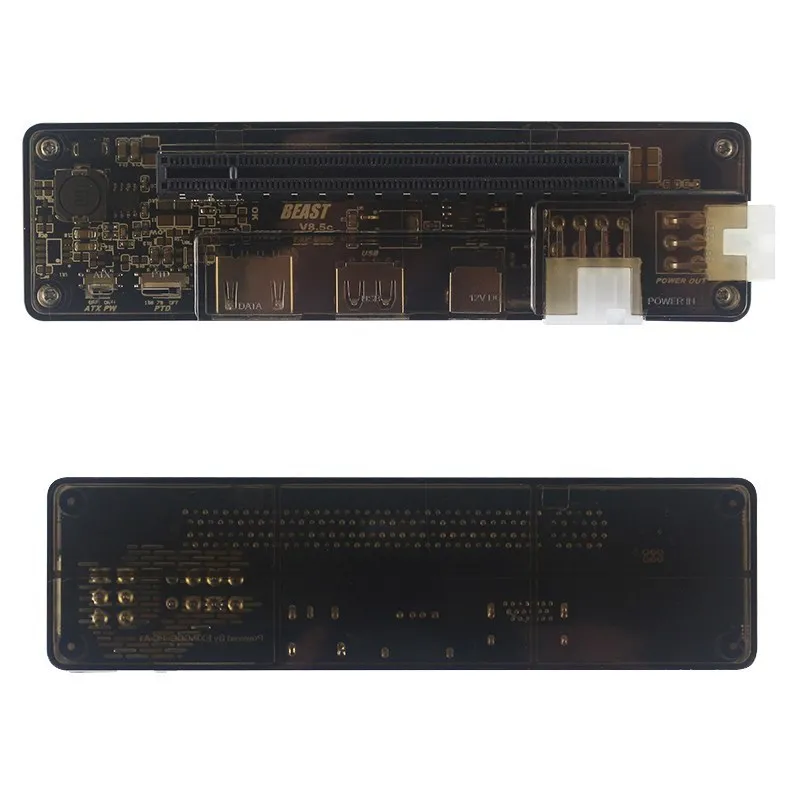

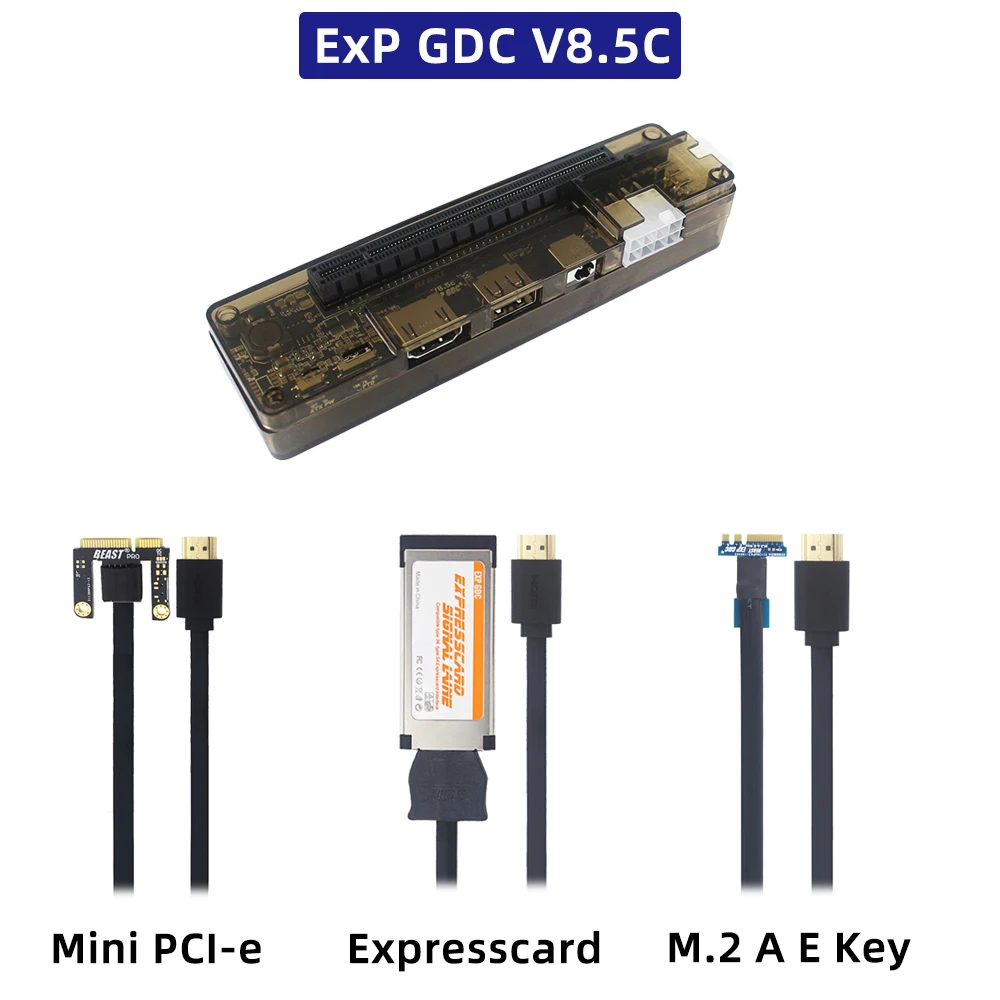

1. Док-станция EXP GDC V8.5C

Характеристики:
1. Поддержка интерфейса: PCI-E X16
2. Входной интерфейс: Mini PCI-E/NGFF M.2 A Key/Expresscard
3. Extand поддержка: PCI-E X16 DMI 5 GT/s
4. Мощность: Макс. 220 Вт (8-контактный интерфейс)/Макс. 150 Вт (интерфейс постоянного тока)
5. USB: 1,0/1,1/2,0
6. Совместимая система: Windows XP/7/10,Linux

Особенности:
1. EXP GDC ноутбук внешняя независимая док-станция для видеокарты с линией передачи данных expresscard и 6 Pin/8 Pin кабель питания.
2. Двойной совместимый переключатель TD (разрешение аппаратного разрешения).
3. Высококачественный импортный электронный компонент, Многоступенчатая Защита от помех и изоляции.
4. Многофункциональное автоматическое переключение (Поддержка мягкого запуска).
5. Улучшенная мини-линия передачи данных PCI-E с 26-контактным интерфейсом, поддерживает интерфейс expresscard типа 54 и типа 34.
6. С 6-контактным интерфейсом для подключения питания видеокарты; 8-контактный интерфейс для подключения источника питания EXP GDC.
7. Используйте для инженерных измерений, сбора данных, отладки сервера, GPU вычислений и других промышленных приложений, конечно, все еще использовать d для доступа к большинству видеокарт для игры.

О мощности:
1. Мы настоятельно рекомендуем использовать 8-контактный разъем питания на EXP GDC. Вам нужно использовать питание ATX. Мощность должна быть достаточно для внешней графической карты, которую вы используете. Метод подключения находится в описании и руководстве пользователя.

2. EXP GDC имеет порт постоянного тока (внутренний диаметр 2,5 мм, наружный диаметр 5,5 мм), напряжение должны быть 12V и ток должны быть в соответствии с 12.5A. Таким образом, мощность ограничена 150 Вт. Если вы используете внешнюю графическую карту, которую вы используете, составляет более 150 Вт, вы не можете использовать этот порт постоянного тока.

3. Пожалуйста, внимательно проверьте и подключите источник питания, чтобы предотвратить повреждение оборудования, вызванное неправильным подключением или коротким замыканием.
Не включайте его до завершения подключения.

О экране:
При использовании EXP GDC не все ноутбуки поддерживают использование внутреннего экрана для отображения.
Если вы используете внутренний экран ноутбука для отображения, пожалуйста, убедитесь, что он имеет Intel (R) HD graphicsand, подключенный выше GTS450 в качестве NVIDIA graphics. В противном случае вам нужен внешний монитор.
Обычно использование внутреннего экрана ноутбука приведет к большему потере производительности внешней видеокарты. И мы настоятельно рекомендуем использовать внешний экран для отображения.

Примечание:

EXP GDC V8.5C не поддерживает эти модели ноутбуков, пожалуйста, не делайте заказ, если вы используете эти ноутбуки:
Asus(N55SF, N75SL , ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, N55SL, K45dr)
LenovoE530, L430, E43, U410, E49, K49, G50-75M,B5400
HPH533OM, 6910, 5310M
Haseeui45, EVI4
HaierT68
Acer 4739z , Acer E1-451G
Samsung450R , 270e5k , np450r5j-x05cn
Dell5437 , N55SL

Примечание: Эти модели ноутбуков-это известная модель, которая не подходит. Но это не означает, что любой ноутбук, кроме этого списка, будет работать. Вам все еще нужно узнать, подходит ли ваш ноутбук для использования адаптера EXP GDC для подключения внешнего графического автомобиля

Поддерживаемые Ноутбуки (известные):
Для Lenovo: w530/T520/W520/X220/X220/TZ570/T420/Y460/Y560/T410/E420/X201/X201s Edge/T410s/T400/T510/X201T/X200/W500/t61p/X61/T61/T60/T520/T420S/y470/T420I/Y480/G480/k580s/E520/Y580/G500/E46A/Y530/G510/Y400/G500/V460/y560P/y480n/y480/E420/K29/B470/Z470/L421/SL410K/E420S/G470/G450/z465/Y500/V370/G430/Z370/Y485/YP/41010101000/v1000 s410p/y471a/s230u/V570/e420s/Z500/V470/Y40 70/G710 AT-ISE/y430p/S400/SR1000/405S/A8/Y50/Z501/Z480/Z580/U310/K46A/z380/P51/
Для Dell: E6520Vostro/3450/XPS 15/L502Studio/1557/E6220/M4500/E6420/E4300Studio/1557XPS 1645E4310M4600Insp.1545XPS/1340E430 0 XPS 1640 E6500Insp 1420XPS 1340Vostro 1500 1440Vostro v130 XPS M1530D830M1330Studio 1555Insp 1520Vostro 1310E15051545E6520E6520E 6220E 5410E 4310E 641014RM12104600MD630E64206320N4120N50103421N3010772014R4728152014rd658N411014RD658inspiron15-3521e63207420553 7xps 164515r7520767015R 4526 5547 773014R 5420M6600752055374050vostro3300n3420L702X3542155815 75484z-5423 E6230
Для SonyZ21VPC-Z11, VPC-Z13, VPC-Z12, VGN-FW45Z46GD, VGN-NS110eEA27ECVPCCA36ECEA47ECCB36ECNw35eEA200CS138Vgn-nw71fbSVT11138CCS, vpcs128ec, vpcs128ec, VPCEB26FXVPCZ138GGsve14a28ccsPcg-71212tSVE 141
ForHP: 4530s/2560P/8460P/4330s/2540P/8440P/DV4-2000/2530P/2740P/6930P/6930P/2730P/HDX9000/ Pavilion DV4/DV9690en/CQ60/DV7126/dv790en beatsG42DV51220TXN51108570PCQ35-219TXDV2804TXCQ45CQ40CQ42 870pcq15-102tx/2570P/8460P
Для Fujitsu: AH531/T731/S6420/T901/T5010/U9200/AH56/Gnh532
Для Acer: 5755 г/3820TG/5920 г/5620Z/5742 г/6930/5620/1810TZ/5720 г/1410 Ferrari One/4752 г/4750 г/E1-471G/5750 г/5951 г/e1-571G/V3-571G/V5-472G/4315/V5-471G/V3-772G/4738 г/4745 г/E5-511G/5552 г
Для MSI:
CX623/CR720/A6200-021US/CR630/M610/GX640/GE60
Для Toshiba:
R840/A665/L305-S5921/L300/A505-6965/L300/L305-S5921/M332/M780/L700/L650-02B/L800
Для Clevo: M860T/UM570RU
Для Sager: NP2096/NP8662/NP5793
Для NECVersa: E6500
Для ASUS: f8SA/X42JR/X59SL/1015PEM/M60J/Y581/CX81/x55v/X450VB/X450JS/x450c/N61JV/x402ca/U24E/r400 n55sf/n53/k56c/k55vd/K53SV/K52DR/k45vs/K43SM/a55vd/K42JB/K40IP/K40IN a42j/k55vm/k43/SDG74S/XN43sl/n55sl/k55vm/A45/K56CB/K43DK42kv/X55XI237VD-SL/X550VC/N81/VG X751L/A53S/a53f
Для LG: P300
Для Samsung:
R780/NP300E4A/NP270E5J-K01CN/r428/rv420
Для HASEEA460-I7/K590C/A560P/K580P/A430/K470p/460P/A550/k602c/K590S/K500DE400/K500C-i7 /D1/k660E/A460p-i7/K480N
Для Tsinghua: u49fK41H/A14RM0C
Для голубого неба: p170em
Для Haier: 7g-2X5P
Для Gigabyte: p15f V2
Для Fangzheng: yihea600

Примечание: Ноутбуки в этом списке были успешно использованы клиентами. Некоторые ноутбуки можно использовать, просто ознакомившись с руководством пользователя. Для некоторых ноутбуков требуются специальные настройки или программное обеспечение. Если вы знакомы с компьютерным оборудованием, вам будет легче использовать этот продукт.

1. Обычно ноутбуки с правильным интерфейсом могут работать с нашими продуктами, но некоторые ноутбуки не могут работать с ним из-за разной конструкции или конфигурации (например, проблема с белым списком или ограничение BIOS, даже некоторые интерфейсы ограничены). Не все модели ноутбука поддерживают использование этого продукта. Вы должны полностью изучить его, прежде чем купить.
2. Некоторые ноутбук имеет оба интерфейса, но он просто поддерживает использование одного интерфейса для подключения внешней графической карты. Например, Lenovo T420, он может использовать интерфейс Expresscard для использования этого продукта, но не может использоваться на интерфейсе беспроводной карты (NGFF M.2A/E).
3. Некоторые старые модели ноутбуков должны использовать 1 кусок 2 Гб оперативной памяти-чип для использования этого продукта. Особенно ноутбук использует материнскую плату перед HM65 (меньше моделей ноутбуков использовать материнскую плату после HM65 также нужно использовать 1 кусок 2GB RAM памяти-чип)
4. Если ваш ноутбук не поддерживает подключение к внешней графической карте с помощью EXP GDC, или вы выбираете неправильный кабель интерфейса для вашего ноутбука, мы не можем вернуть деньги продукта. Вы можете купить правильный внутренний кабель для его решения.

5. При использовании ключа ngff m.2 a/e некоторые Ноутбуки могут иметь проблемы с белым списком. Потому что эти ноутбуки не могут быть подключены к M. 2 A/E ключ использует продукты, не указанные производителем. Чтобы решить эту проблему, вам нужно научиться обновлять BIOS. Но обновление BIOS сопряжено с высоким риском для вашего ноутбука. Если вам это не подходит, пожалуйста, не делайте этого.

О видеокарте:
1. Список рекомендуемых видеокарт:
GTX650 GTX660 GTX670 GTX750 GTX760 GTX950
GTX960 GTX970 GTX980 GTX1060 GTX1070 GTX1080
И для других графических карт, может быть, они также могут быть использованы, но совместимость и стоимость не так хороши, как карты в списке.

2. Для GTX 1060 1070 1080
Они совместимы с EXP GDC, но вы должны установить драйвер auгостевого 2016 (версия 372,70). И GTX 1080 является самым мощным, который мы рекомендуем.
Если ошибка 43, пожалуйста, загрузите файл, чтобы решить эту проблему //drive.google.com/file/d/1Css4QZPqjmrsMIJdtSNezhnDPawOFNhd/view?usp=sharing

3. Обычная графическая карта также поддерживает, например GTX1650

Обратите внимание, что потеря производительности внешней видеокарты является нормальной.

Пожалуйста, выделите интерфейс:

Чтобы проверить mini PCI-E и NGFF M.2 A/E ключ, вам нужно разобрать заднюю часть ноутбука, и вы можете его увидеть.
Примечание: интерфейс нашего кабеля expresscard составляет 34 мм, а размер 34 мм подходит как для 34 мм, так и для 54 мм.

Пожалуйста, внимательно ознакомьтесь с руководством пользователя в посылка при установке этого продукта. Вы также можете просмотреть видео по ссылке продукта.

Ссылка для загрузки руководства пользователя:
//drive.google.com/file/d/1mDqWBSgMR-uR8fX6ZIBnQl2Bhufo--gR/view?usp=sharing

2. EXP GDC V9.0

Введение:

1. EXP GDC-это внешний графический адаптер для ноутбука. Видеокарта не включена!
2. Если вы хотите использовать его на внутреннем экране вашего ноутбука, ваш ноутбук будет иметь графику Intel (R) HD и внешнюю видеокарту GTS450 + Nvidia. В противном случае вам нужен внешний монитор.)
3. Используйте M.2 M key 2280 спецификации (поддерживает интерфейс NVME SSD); Как правило, только ноутбуки после 2016 поддерживает этот интерфейс

Известный список ноутбуков с M.2 (ключ M) X4 (40 г/с) интерфейсом:

Thinkpad X1 Carbon (2015 или)
Intel NUC (2015 или)
Clevo P750ZM 770zm 770dmg
MSI GE72
HASEE Z7
Lenovo 700 I7 \ Y700
Alienware 17 R3
Terrans Force T5 X599 P750ZM X799 P770zm
GIGABYTE Brix BSi5HA 6200uX1 Carbon (2015 или)
ASRock BEEBOX-S 6100U

Примечание
Перед покупкой убедитесь, что ваш ноутбук поддерживает этот продукт. Вы можете найти, подходит ли ваш ноутбук в Интернете. Обычно ноутбуки с 2016 года имеют этот интерфейс, и процент успеха работы с нашим продуктом высок.

Особенности:
1. Двойной совместимый переключатель TD (Аппаратное Разрешение коллизии)
2. Многоступенчатая Защита от помех
3. Армирование линии передачи данных
4. Многофункциональное автоматическое переключение (Поддержка мягкого запуска)
5. Высококачественные импортные электронные компоненты
6. Поддержка металлического шкафа (опционально)
7. Двойная медная технология для улучшения системы питания
8. Схема защиты изоляции
9. Светодиодный индикатор состояния
10. Расширение интерфейса USB
11. Боковой 6PIN интерфейс питания
12 поддержка PCI-E X16, фактический режим X1 (в зависимости от конфигурации ноутбука можно обновить до режима X2)

Примечание:
Из-за разницы в партии продукции, некоторые адаптеры EXP GDC имеют индикаторный светильник, а некоторые не имеют, но это не повлияет на использование, мы протестировали каждый адаптер перед выходом из фабрики.
Сейчас нет переключателя Модели CTD/PTD, так как они всегда не используются

Расширенная поддержка: PCI-E X16:DMI GT/s (X1) 5

Операционные системы:
Windows XP/7/8/8.1/10,
Для Linux и т. Д.
(Напоминаем: для Win XP, для Win8/8,1 совместим только с ноутбуком с внешним экраном)

Поддержка питания (Примечание: предел мощности без кабель ATX):

1. 8P интерфейс: 220 Вт макс.
2. Интерфейс постоянного тока: 150 Вт макс.

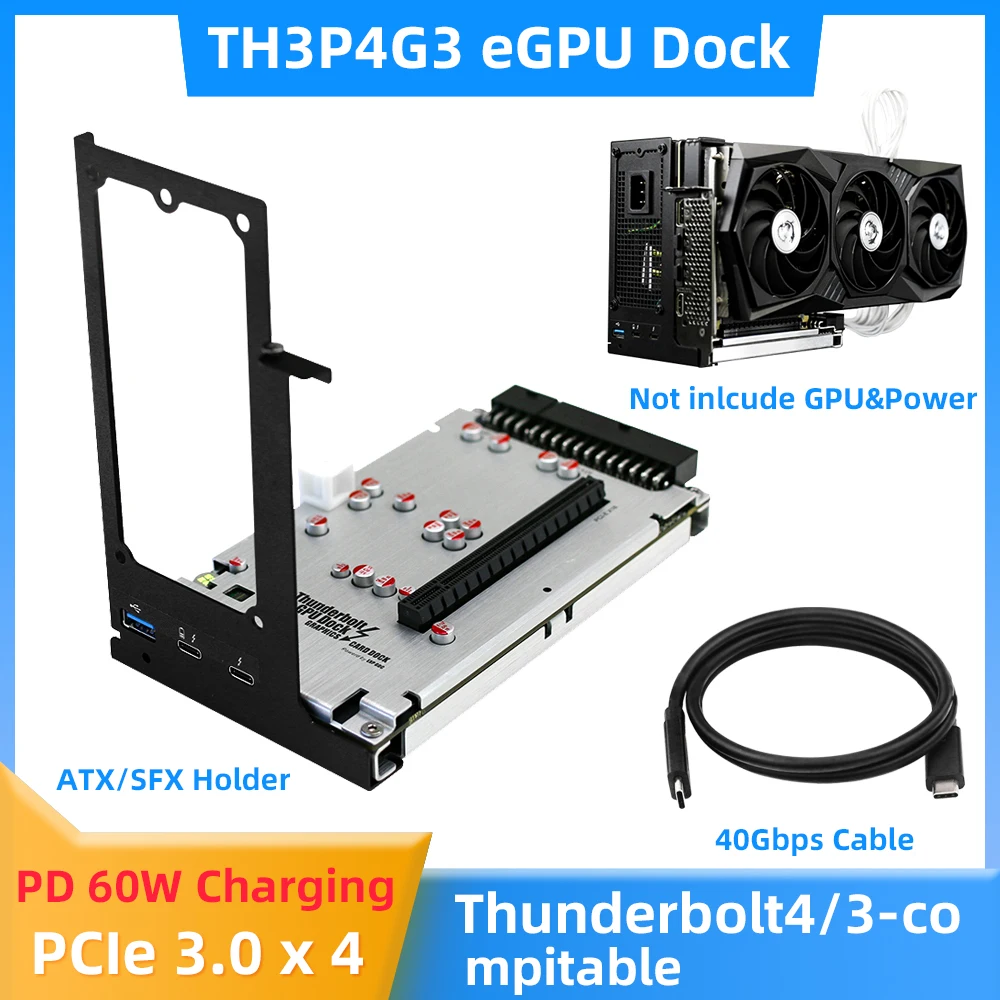

3. Совместимый с Thunderbolt GPU (TH3P4G3)

Технические характеристики

1. Модель: TH3P4G3
2. Совместимость с Thunderbolt 3/4
3. Скорость: 40 Гб/с
4. Корпус из алюминиевого сплава
5. Размер: около 200 мм x 140 мм x 40 мм
6. Вес: Около 480 г
7. Расширение порта USB 3,0, 5 Гбит/с
8. Мощность: ATX/SFX/FLEX/Другое
9. Примечание:
Совместимость с Thunderbolt: макс. 5 в 3 А
Совместимость с Thunderbolt/PD: макс. 20 В/3A (60 Вт)
USB 3,0: макс. 5 в 2 А

Особенности

1. Подходит для ноутбука с интерфейсом Thunderbolt 3 или Thunderbolt 4.
2. Простота в использовании. Есть пользовательский maunal с продуктом.
3. Совместимость с большинством основных графических карт
4. Поддержка 60 Вт PD обратная Зарядка для ноутбука
5. Поддержка цепи ромашки
6. Поставляется с SFX и ATX держателем, удобно устанавливать графическую карту, блок питания и док-станция вместе.
