5 ~ 50 шт./партия экономически эффективным Б/у HG8010 FE EPON 100 МБ/с. FTTH терминал ONU ont

5 ~ 50 шт./партия экономически эффективным Б/у HG8010 FE EPON 100 МБ/с. FTTH терминал ONU ont

5 ~ 50 шт партия экономически эффективный Подержанный HG8010 FE EPON 100 МБ/с./с FTTH терминал ONU ont волоконно-оптический Английский Прошивка ONT

Обзор продукта

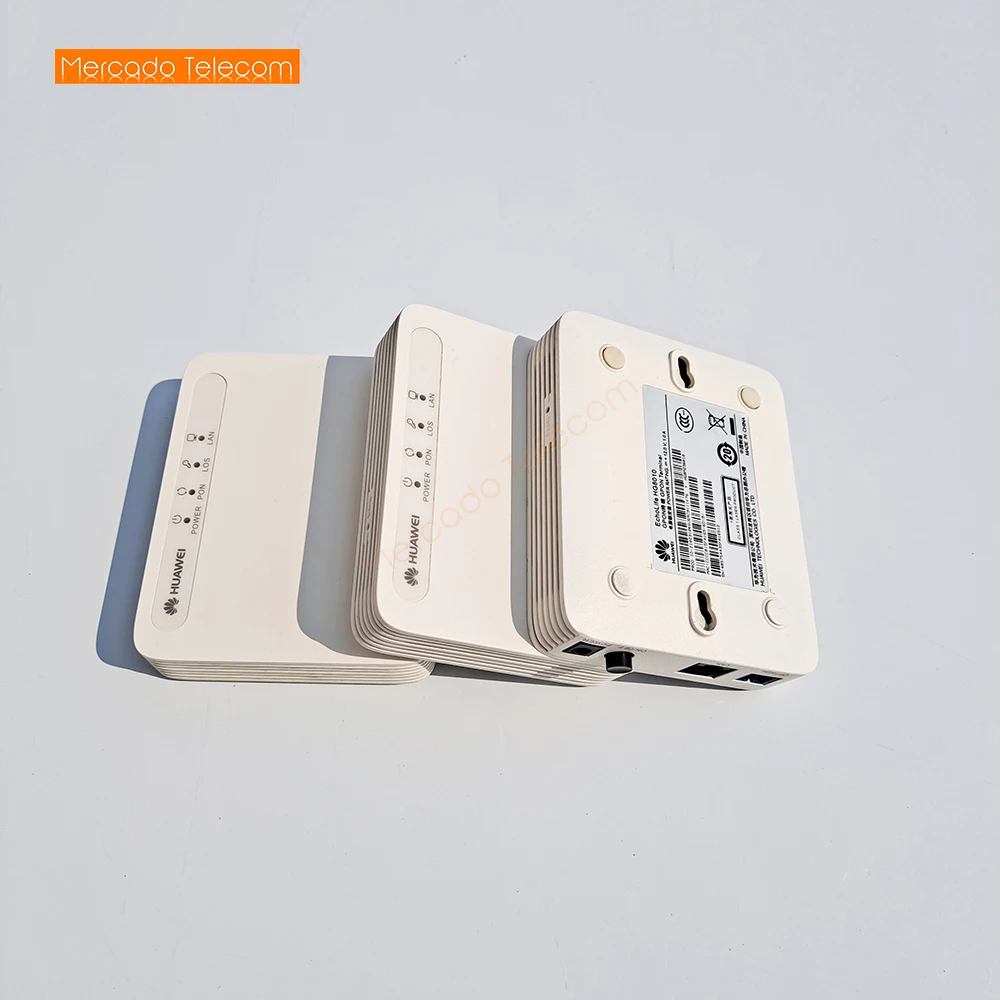

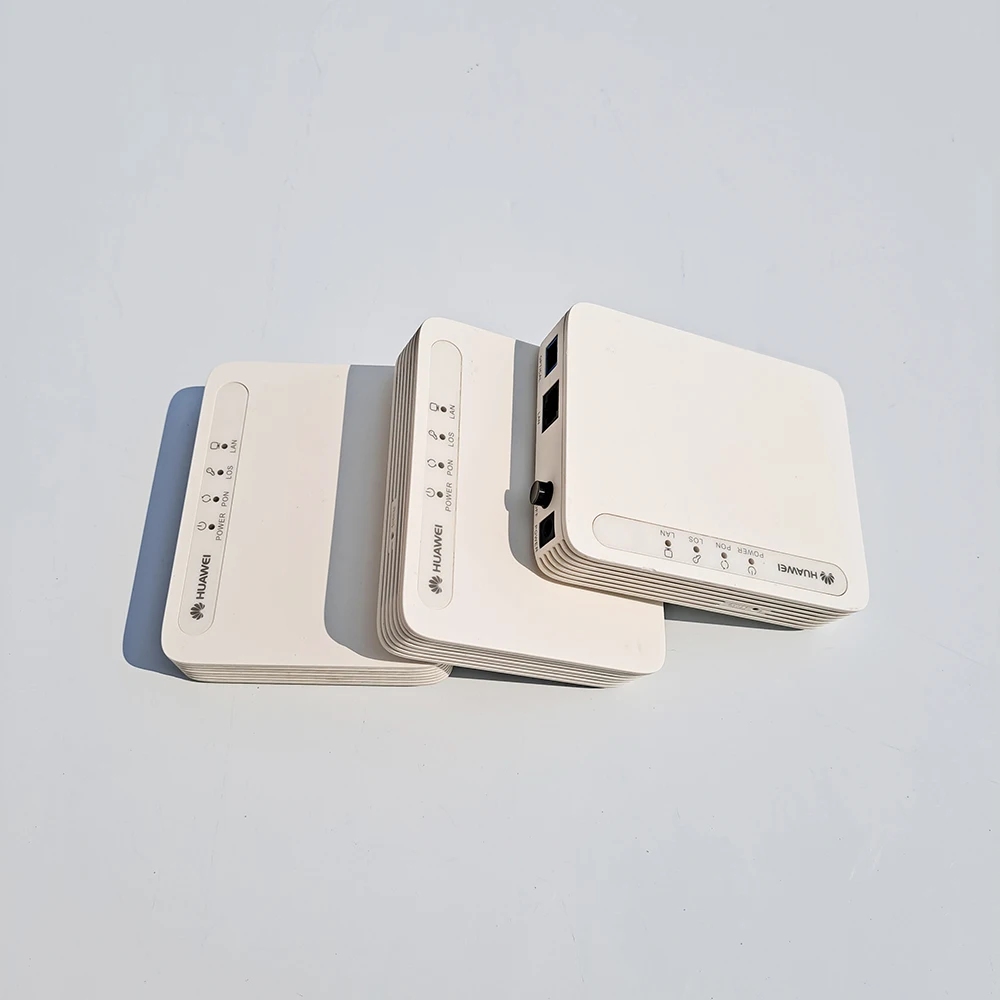

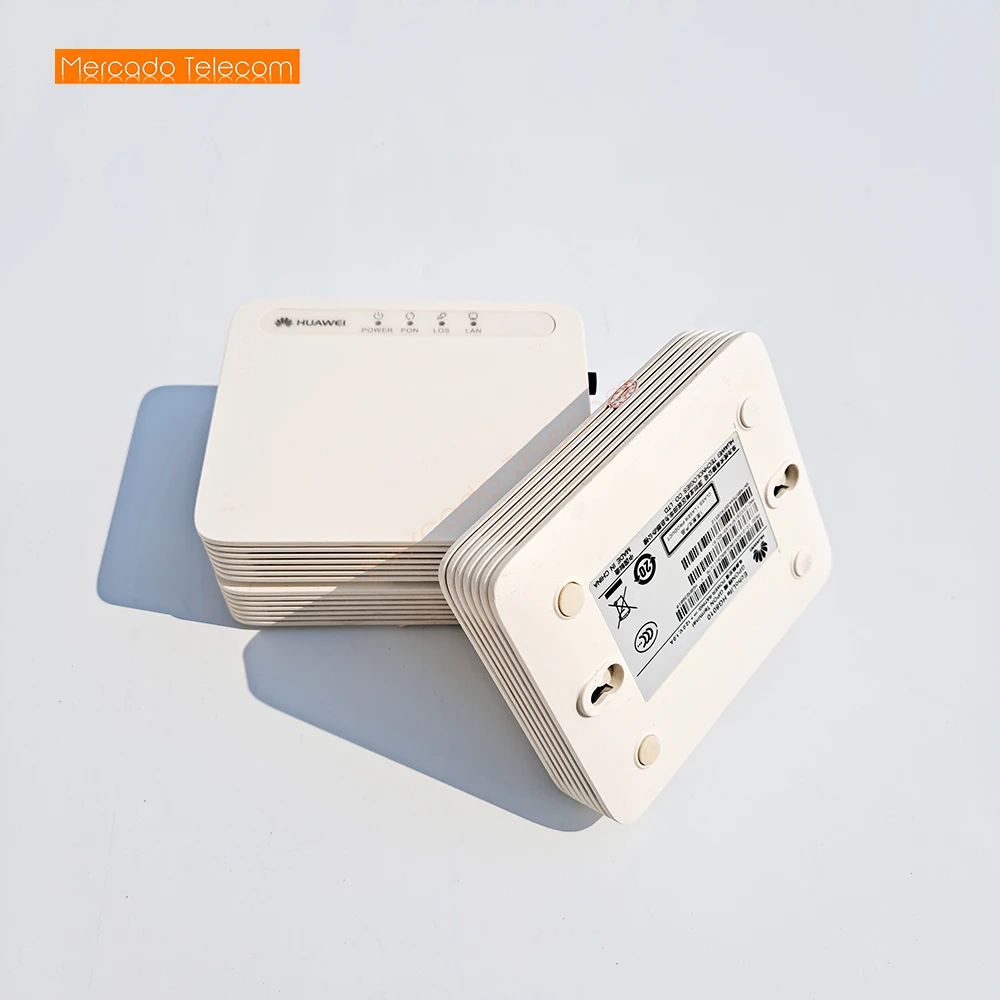

Дата производства: HUAWEI HG8010 1FE100Mbs/10Mbs авто адаптивный ONU терминал, Сделано в Китае (Подержанный)

Обычно ONU работает стабильно много лет без каких-либо проблем.

Функция хорошо, внешний вид ONU хорош без каких-либо брокеров, функция абсолютно Нормальная и доступная. Если вы не согласны с внешним видом, пожалуйста, свяжитесь с нами и сделайте больше подтверждения.

Тестирование будет сделано снова, чтобы подтвердить функцию OK перед упаковкой и отправкой.

При возникновении любых проблем с качеством продукции свяжитесь с нами для бесплатной замены.

Для адаптера питания, пожалуйста, свяжитесь с нами для подтверждения типа США/ЕС/Великобритании.

Качество:

FE = 100M байт/s GE = 1000M байт/s Gigabit/s

HG8010 EPON/GPON 100 МБ/с./с очень стабильный и самый дешевый 100 МБ/с./с волоконно-оптический модем ONUs в серии Huawei.

HG8010 EPON 1GE и HG8010 GPON 1GE 1000 МБ/с. S гигабит является стабильным, большим, прочным, таким же качеством, как HG8010H EPON и 8310M GPON 1GE.

Варианты:

5 шт., 10 шт., 20 штук, 50 шт в наборе, для партии распродажа Epon FE (100 МБ/с.)

Дополнительно с адаптером питания 12 В/0,5a, пожалуйста, свяжитесь с нами для США/ЕС/Великобритании типа.

Изображение продукта

EchoLife HG8010 & HG8110 PON терминал быстрого запуска

Описание

Все схематические схемы, представленные в этом документа, могут отличаться от фактических, эти различия не повлияют на функцию продукта, пожалуйста, будьте уверены в использовании.

Внешний вид, интерфейс, светильник индикатора и технические характеристики HG8010 и HG8110-это светильник s.

Упаковочный лист (для справки)

После распаковки продукта, пожалуйста, внимательно проверьте детали в таблице ниже. Если это не соответствует фактической ситуации, пожалуйста, свяжитесь с поставщиком.

Серийный номер

Наименование товара

Количество

1.

Терминал PON

1.

2.

Адаптер питания *

1.

3.

Базовая рама *

1.

4.

Сетевой кабель *

1.

5

Руководство по быстрому запуску *

1.

6

Сертификат соответствия *

1.

УстановкаМетоды HG8010 и HG8110 одинаковые. Без использования базы, конкретные шаги следующие:

Шаг 1. Отметьте два отверстия для фиксации PON терминала на стене. Расстояние между двумя отверстиями показано в ТаблНиже.

Шаг 2 выберите подходящее сверло в соответствии с наружным диаметром гвоздя и Просверлите отверстие в указанном положении с помощью перкуссионного сверла.

Шаг 3 выровняйте Висячие гвозди с отверстиями и используйте отвертку для фиксации висящих гвоздей на стене.

Шаг 4 Повесьте PON терминал на висящий гвоздь, как показано на рисунке ниже.

TPS: не размещайте HG8010/HG8110 на столе.

Установка PON терминала с базовой рамкой *

Шаги установки с базой

Чехол-подставка HG8010 и HG8110 можно разместить на рабочем столе. Действия Операции заключаются в следующем:

Шаг 1 Установите основание на монтажное отверстие сбоку терминала.

Шаг 2 Поместите клемму с базой, установленной на горизонтальном рабочем столе, как показано на рисунке ниже (выберите HG8010 в качестве примера).

Схема подключения кабеля между HG8110 и другими устройствами

1.Оптический порт на стене2.Домашний шлюз3.Адаптер питания

4.IP компьютерной приставки к телевизору5Телевизор6ПК7Телефон6

Схема подключения кабеля между HG8110 и другими устройствами

1.Оптический порт на стене2.Персональные компьютеры3.Телефон Голосовой порт

4.Запасной аккумулятор5Адаптер питания

HG8010 и HG8110 боковые кнопки

Руководство по подключению:

Шаг 1Подключите оптический интерфейс и оптический порт на стене с помощью оптического волокна.

Шаг 2Подключите интерфейс локальной сети и сетевой интерфейс домашнего шлюза или сетевой интерфейс персонального компьютера с помощью сетевого кабеля.

Шаг 3 (HG8110)Подключите телефонный интерфейс и телефон или факс с помощью телефонной линии.

Шаг 4Подключите порт питания и блок питания или резервный аккумуляторСШнур питания.

Шаг 5Нажмите кнопку включения/выключения питания.

TPs:

1. Для обеспечения нормального использования оптического волокна, пожалуйста, убедитесь, что радиус изгиба оптического волокна больше 30 мм при укладке оптического волокна.

2.Тип соединителя волокнаHG8010 и HG8110Оптический интерфейс SC/UPC, который подключен к оптическому порту на стене

Тип оптоволоконного соединителя зависит от фактической ситуации.

3. LAN порты HG8010 и HG8110 могут быть непосредственно подключены к персональным компьютерам или IP приставок, или через дом

Домашний шлюз подключается к таким устройствам, как персональные компьютеры, IP телеприставки, телефоны и факсимильные аппараты.

4. Когда HG8110 подключен к резервному аккумулятору, вы можете подключить интерфейс BBU и резервную батарею через кабель мониторинга мощности. Интерфейс Мониторинга Устройства использует функцию мониторинга резервного аккумулятора, предоставленную терминалом PON. Оборудование для запасного аккумулятора. Пожалуйста, обратитесь к прилагаемым инструкциям по запасному аккумулятору для использования аккумулятора.

Войдите в веб-интерфейс

Шаг 1Установите ip-адрес персонального компьютера и ip-адрес управления PON терминала в том же сегменте сети. Е. Г:

-IP адрес: 192.168.100.100

-Маска подсети: 255.255.255.0

TPs: заводские значения по умолчанию ip-адреса управления PON terminal и маски подсети:

-IP адрес: 192.168.100.1

-Маска подсети: 255.255.255.0

Шаг 2Введите ip-адрес управления PON terminal в адресной строке браузера, а затем нажмите клавишу Enter, появится браузер

Выйдите из окна входа.

Шаг 3Введите имя пользователя и пароль в окне входа (имя пользователя является корневым, а заводской пароль по умолчанию

Admin), Выберите язык веб-интерфейса и нажмите Логин. После проверки пароля вы можете

Доступ к веб-интерфейсу.

Схема индикаторного светильник

Схема индикатора HG8010

Схема индикатора HG8110

Индикатор Светильник Описание продукта:

Световой светильник

Статус

Описание

Тел.Светильник

Светильник

Интерфейс TEL наладил подключение к голосовому серверу

Быстрое мигание (2 раза/сек)

Интерфейс TEL наладил подключение к голосовому серверу и имеет статус отключения или звонка

Медленное мигание (1 раз/2 секунды)

Интерфейс тел регистрируется с голосовым сервера

Светильник выключен

Интерфейс тел не подключен к голосовому серверу

LAN

Светильник

Подключение Ethernet является нормальным

Мигающий

Интерфейс Ethernet имеет передачу данных

Выход/выключение

Подключение Ethernet не установлено

LOS

Как показано в таблице 2

PON

Как показано в таблице 2

Мощность

Зеленый светильник

Источник питания подключен

Оранжевый светильник

Состояние резервного питания аккумулятора

Светильник выключен

Выключение питания

PON и LOS являются индикаторными лампами PON, а их состояние вместе указывает на то, что терминал PON подключен и зарегистрирован поставщиком услуг

Чехол OLT (Оптический линейный терминал). Описание состояния индикаторов PON и LOS показано в таблице ниже.

Описание состояния индикатора Таблица 2

Статус

Состояние индикатора

Описание

PON

LOS

1.

Выходи

Выходи

ONT отключен OLT

2.

Быстрое мигание (2 раза/сек)

Выходи

ONT старается установить соединение с OLT

3.

На

Выходи

ONT и OLT установили соединение

4.

Выходи

Медленно мигает (1 раз/2 секунды)

Полученная оптическая мощность ONT ниже, чем чувствительность оптического приема

5

Быстрое мигание (2 раза/сек)

Быстрое мигание (2 раза/сек)

ОНТ светильник ненормальный

Технические характеристики

HG8010

HG8110

Размеры (длина × ширина × высота)

143 мм × 115 мм × 30 мм

143 мм × 115 мм × 30 мм

Вес (не включая адаптер питания

Около 200 г

Около 200 г

Источник питания для всей машины

11 в~14 (постоянный ток) 1A

11 в~14 (постоянный ток) 1A

Вход адаптера питания

100 в~240 В переменного тока

50 Гц~60 Гц

100 в~240 В переменного тока

50 Гц~60 Гц

Максимальная потребляемая мощность всей машины

6 Вт

8 Вт

Рабочая температура

0 o C~+ 40 o C

0 o C~+ 40 o C

Влажность рабочей среды

От 5% до 95% (без конденсации)

От 5% до 95% (без конденсации)
