SOFI SP8-A (93/24/25/BR90/SPI USB программист EEPROM SPI BIOS программист

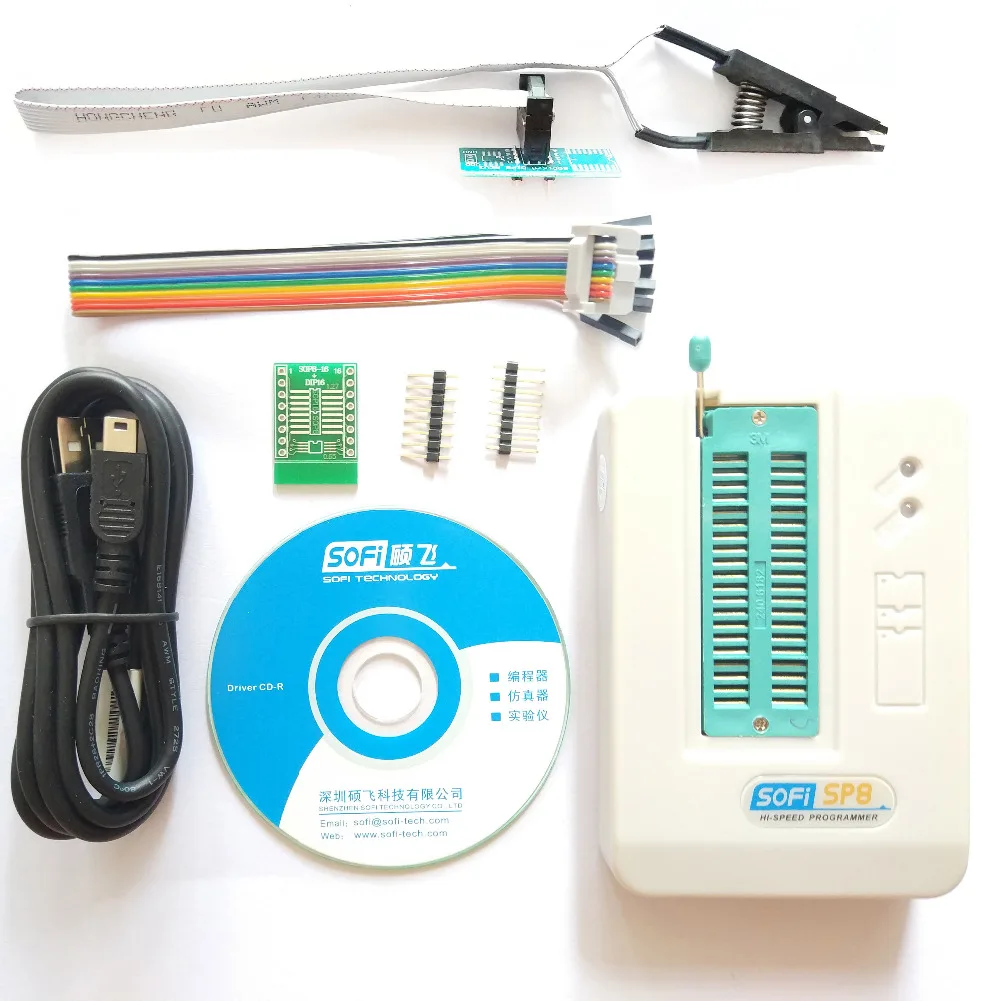

Пакет включает в себя:

· Один SP8-A программист
· Один USB кабель
· Один 10Pin ISP кабель для загрузки (10-чип 10-цветной ленточный кабель с 10 одиночными головками DuPont на выходном Терминале)
· Один за рулем компакт-диска
· Один адаптер SOIC 8-16 SMD (без пайки)

-Один SOP8 зажим

-Разъем One SOP8/SOP16-DIP8

Софи SP8 серия профессиональных программистов специально для программирования последовательная флеш-память/EEPROM/SPI воспоминания, со встроенным 32-разрядный высокоскоростной процессорами и USB2.0 интерфейсы связи. Он поддерживает высокоскоростное Программирование почти всех чипов 24/25/93/BR90. Количество поддерживающих серийных воспоминаний и скорость записи значительно превышает большинство общих и аналогичных специальных программистов, которые стоят более 1000 юаней. Он имеет уникальную функцию интернет-программирования ISP и поддерживает больше чипов с непрерывным обновлением программного обеспечения. С изысканным корпусом, изготовленным через профессиональное открытие прессформы и с передовым программным/аппаратным дизайном, серия SP8 обгоняет другие аналогичные продукты как внешнего, так и внутреннего качества.

Программисты SP8 имеют SP8-A, SP8-B и SP8-F трех типов. SP8-это специальные программисты с самой высокой скоростью программирования серийных воспоминаний (примечание 1), наиболее типы поддерживающих устройств (примечание 2) и самым высоким коэффициентом производительности/цены в Китае. Он полностью удовлетворяет потребности бытовой техники и обслуживания цифр, инженерных исследований и разработок, а также массового производства на фабриках

SP8-A популярное издание: применяется для персонала бытовой техники и обслуживания цифр. Со стоимостью всего 1xx юаней, это первая версия специальных программистов для профессиональных серийных воспоминаний. Он намного превышает другие продукты на том же уровне цены и имеет необычное соотношение производительности/цены.

SP8-B серийное производство: он поддерживает программирование онлайн массового производства, автоматически определяет, хорошо ли расположены чипы, а затем автоматически запускает программирование. Вы можете подключить несколько программистов к одному компьютеру для синхронного и асинхронного высокоскоростного программирования. Подключи и записи. Нет синхронный ожидания. Высокая скорость и высокая эффективность.

SP8-F в автономном режиме: в дополнение к функциям двух типов выше, SP8-F имеет функцию автономного программирования. Встроенная память данных 128 Мбит может хранить файлы программирования для пользователя. SP8-F может достичь различных видов полевого программирования без подключения к компьютерам. Он работает легко, и вы можете достичь массового программирования. SP8-B и SP8-F очень подходят для массового программирования различных серийных воспоминаний на фабриках, и вы можете гибко выбирать типы и количество программистов, как вам нужно. По сравнению с дорогими обычными программистами и индивидуальными, они более удобны и гибки, что значительно снижает затраты на покупку рабочей силы и оборудования.

Примечание 1: Возьмите 8M-bit EN25T80 в качестве примера, SP8-A: чтение -- 1,24 S, запись -- 5,44 S; Superpro 580U: чтение -- 4,15 S, write-9.31S

Примечание 2: список поддерживающих устройств (до 22 июля 2011 года, SP8-B/F поддерживает более 4150 устройств, и число обновляется. Если устройство не поддерживается, пожалуйста, попросите нас добавить его. С поддерживающим оборудованием и полными материалами, обычно занимает два рабочих дня.)

SP8-A:sofi-tech.com/upload/product/SP8/SP8A_List.htm

SP8-B: sofi-tech.com/upload/product/SP8/SP8B_List.htm

SP8-F: sofi-tech.com/upload/product/SP8/SP8F_List.htm

    Серия SP8 включает в себя три типа, и их сравнение функций выглядит следующим образом:

Типы

SP8-A (популярное издание)

SP8-B (серийное производство)

SP8-F (офлайн издание)

ISP поддержки

√

√

√

В автономном режиме массового производства

×

×

√

Онлайн массового производства

×

√

√

Типы разъемов

40pin

40pin

40pin

Звуковой подсказки

×

×

И radic;(автономный режим)

Контактный контакт обнаружения

√

√

√

Защита от перегрузки по току

√

√

√

Автоматическая серийный номер

×

√

√

Поддерживающий номер чипа (примечание 1)

4400 +

5400 +

5400 +

Конфигурация чипа

×

√

√

Применение целевые показатели

Инженерная программа/бытовая техника и обслуживание цифр

Программа малого количества/Инженерная программа

Массовое производство программы

Примечание 1: количество поддерживающих чипов основано на новейшем программном обеспечении и подлежит обновлению. Таблица до 20 сентября 2011 г.

Характеристики и характеристики

· Интерфейсы связи USB2.0 (настоящие USB интерфейсы, а не USB для последовательных портов или имитация USB портов)
· Изысканные ракушки, изготовленные по индивидуальному заказу, с отверстиями (не могут быть пойманы на рынке), маленькие (Размер: 103x71x23 мм) и удобные в использовании и переноске
· SP8 полностью поддерживает технологии подключения нескольких дисплеев WinXP/Vista/Win7, а также прекрасно сочетаются 32/железо добывающей промышленности 64-разрядных систем
· Имеет встроенный 32-разрядный высокоскоростной процессоров, разработанный специально для серийных воспоминаний, для достижения высокой скорости и программирования, и имеет самую высокую скорость программирования в Китае
· Поддерживает почти все воспоминания 93/24/25/BR90 и поддерживает больше чипов с помощью обновления программного обеспечения.
· Уникальные порты загрузки ISP и 10pin кабель для загрузки ISP. Встроенные патч-чипы (например, материнская плата BIOS с SPI интерфейсом) могут быть напрямую подключены к программированию.
· Стандартные фиксирующие кровати 40pin с нулевой силой вставки, применимые к широким/узким чипам и общим адаптерам
· Поддерживает обнаружение контактов для контактов и повышает надежность программирования
· Идеальная защита от перегрузки по току и ОУР, а также защита от случайных повреждений программистов и компьютерных usb-портов
· С программированием массового производства, он автоматически определяет положение чипов, а затем начинает Программирование
· Поддерживает массовое Асинхронное программирование через подключение нескольких программистов к одному компьютеру. Подключи и записи. Нет синхронный ожидания. Максимальная скорость и высокая эффективность
· Вы можете выбрать автономное программирование: встроенная память данных 128 Мбит обеспечивает различные виды полевого программирования без подключения к компьютеру, а светодиод и зуммер представляют слуховые сигналы успеха или отказа
· Он работает легко, и вы можете выполнять массовое Программирование
• Поддерживает защита от низкого напряжения (3,3 V) и 5V чипы
· Обеспечивает самостоятельное обнаружение устройств

Примечание:Эти функции разработаны в соответствии с конкретными типами, и только SP8-F имеет все эти функции. Для получения подробной информации, пожалуйста, обратитесь к прилагаемой таблице корреляции для типов.

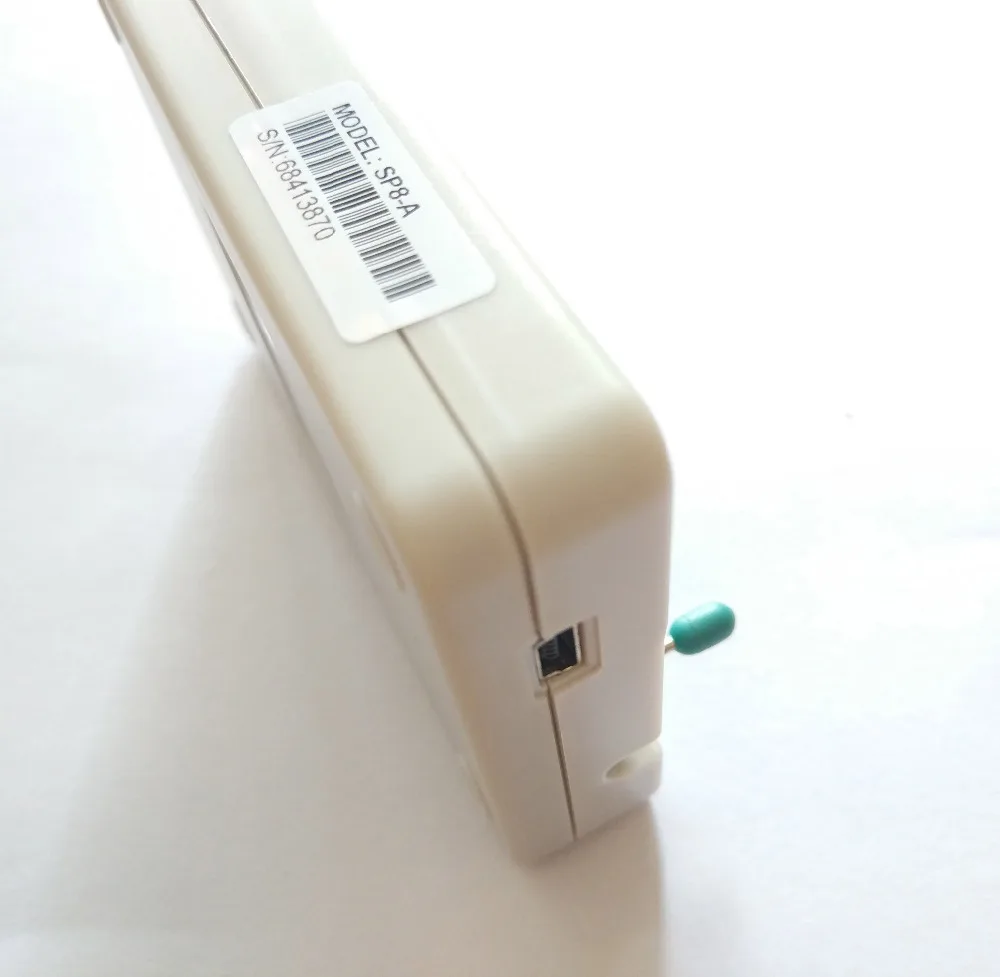

USB2.0 интерфейс

· Интерфейс USB2.0 сочетает в себе USB1.1
· Его источник питания не требует дополнительных адаптеров питания, и, таким образом, прост и удобен
· Его специальные чипы USB2.0 не являются искусственными USB или USB для последовательных портов и тем самым обеспечивают стабильность и скорость программирования
· Встроенный ESD защищает цепь, предотвращает программистов и компьютерные интерфейсы от индукционного напряжения и статического электричества компьютерных оболочек и таким образом улучшает стабильность и безопасность программирования

Встроенный 32-разрядный высокоскоростной процессоры

· Оборудование встроенной веб-камеры-32-разрядный высокоскоростной процессоры оптимизирована специально для SPI флэш-памяти и серийной EEPROM, и, таким образом, обеспечивает стабильную и высокую скорость чтения и записи.
· Процесс программирования всех чипов завершен встроенными процессорами без влияния на частоту компьютера.
· Высокоскоростные процессоры являются гарантией быстрого и эффективного программирования, а специальная аппаратная конструкция также является предпосылкой для скорости и стабильности

Высокая Скорость программирования

· SP8 в настоящее время является программистом с самой высокой скоростью программирования в отрасли, даже быстрее, чем обычные программисты и аналогичные специальные программисты, которые стоят более 1000 юаней.
(Возьмите 8M-bit EN25T80 в качестве примера, SP8-A: read-1.24S, write-5.44S; Superpro 580U: read-4.15S, write-9.31S)
· Благодаря встроенным высокоскоростным процессорам и специальному аппаратному дизайну SP8 реализует высокоскоростное и надежное программирование, особенно для последовательной вспышки и EEPROM.
· Арифметическая оптимизация для разных чипов

Прилагаемая Таблица: время чтения и записи некоторых чипов

Чип типа

Размер

Письменные принадлежности

Для чтения

Для проверки

EN25T80

8 м бит

5.4S

1,2 S

1,2 S

SST25VF010A

1 м бит

4,2 S

0,6 S

0,6 S

W25X16

16M бит

7,6 S

2,3 S

2,3 S

KH25L8005

8 м бит

4,3 S

1,3 S

1,3 S

AT24C512

512K бит

5,8 S

3,6 S

3,6 S

AT24C256

256K бит

3,0 S

1,8 S

1,8 S

ST25P16 [SOP8]

16M бит

7,3 S

2,3 S

2,3 S

W25X32

32 М бит

20,8 S

4,9 S

4,9 S

SST25VF080B

8 м бит

6,9 S

2.4S

2.4S

W25X80

8 м бит

8,6 S

1,3 S

1,3 S

Интеллигентая (ый) pin обнаружения

· Вся серия SP8 имеет функцию интеллектуального обнаружения контактов.
· Обнаружение штифта может эффективно избежать сбоя или низкого успеха программирования, вызванного окислением или неправильным размещением чипов или проблем с адаптерами, и тем самым повышает эффективность программирования.
· Он представляет через фотографии контактную информацию контактов, как плохой контакт, хороший контакт, не используется, и игнорируется

Защита от перегрузки по току и короткого замыкания

· С идеальной системой обнаружения перегрузки по току и защитой от короткого замыкания

· Эффективно защищает программистов от повреждений неправильно установленных чипов (неправильное положение или направление) или неправильных типов чипов или короткого замыкания чипов или адаптеров
· Вам не нужно беспокоиться о том, что чипы могут быть сожжены из-за повреждений поврежденных чипов (неправильное положение или направление) или неправильных типов чипов

· Интерфейсы ISP также имеют функцию защиты от перегрузки по току и короткого замыкания и автоматически обнаруживают коллизии поставок целевых плат (или целевых чипов)

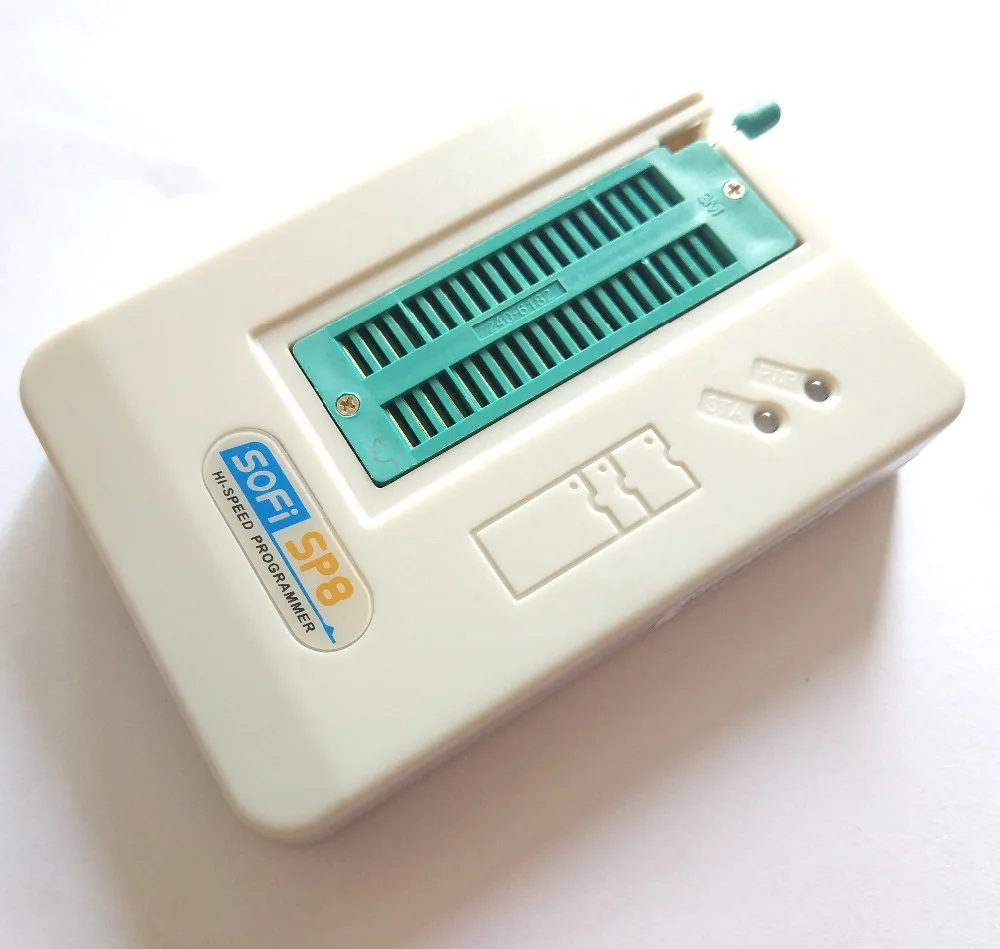

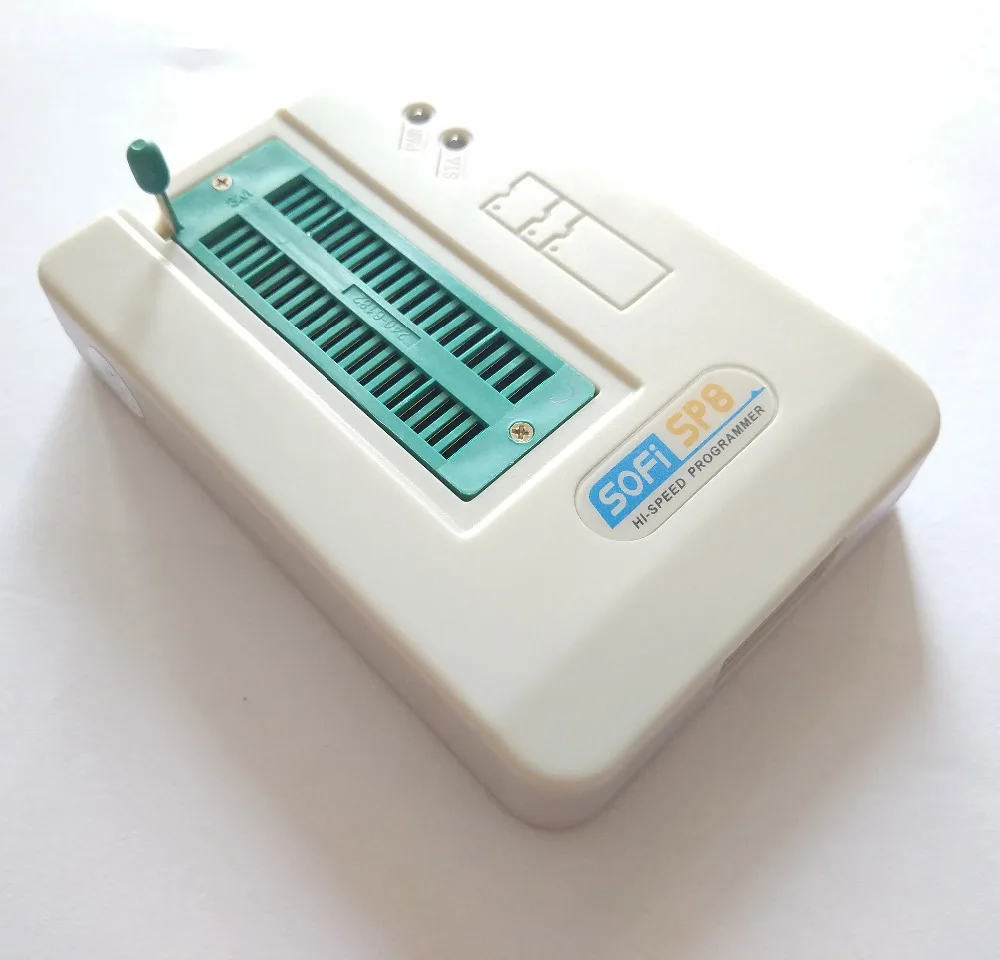

40PIN общего ZIF Розетка

· Принимает 40-контактный Позолоченный разъем ZIF для широкого/узкого двойного назначения.
· Может быть непосредственно применен к встроенным чипам с восемью-шестью контактами.
· Может непосредственно использовать любой обычный адаптер, с шириной штифта или 300mil или 600mil.
· Можно напрямую использовать адаптер с до 40 контактами.

SP8 был первоначально разработан с 16-контактным ZIF Розетка (слева на рисунке ниже), которое было обнаружено позже, чтобы поддержать только 300mil чипов и адаптеры. Тем не менее, доступны переходники на рынке, в основном, 600mil и, следовательно, вставить в 16-контактный диагностический ZIF гнездо, что ограничивает возможности применения таких SP8. Исходя из этой причине Софи решительно изменение его пресс-форм и 40-контактный узкие применимо ZIF разъем.

 Поддержка онлайн-программирования (ISP)

· Некоторые патч-чипы могут быть запрограммированы непосредственно через ISP, избегая проблемы распайки.
· Вся серия SP8 имеет специальные ISP интерфейсы, буферизированные специальными чипами, и поддерживает 2,0 V ~ 5,5 V целевые платы (чипы).
ISP интерфейсы можно настроить с помощью программного обеспечения, так и в качестве источника питания для того, чтобы цель доски (напряжение может быть установлен на 3,3 V или 5V).
· Источник питания ISP имеет функцию защиты от перегрузки по току и короткого замыкания, автоматически определяет положение с поставкой целевых плат и таким образом позволяет избежать коллизии источника питания.
· Может использоваться для онлайн-обновления основной платы BIOS (пример приложения: Используйте SP8-A программиста для обновления онлайн-BIOS основной платы MSI MS-7392;

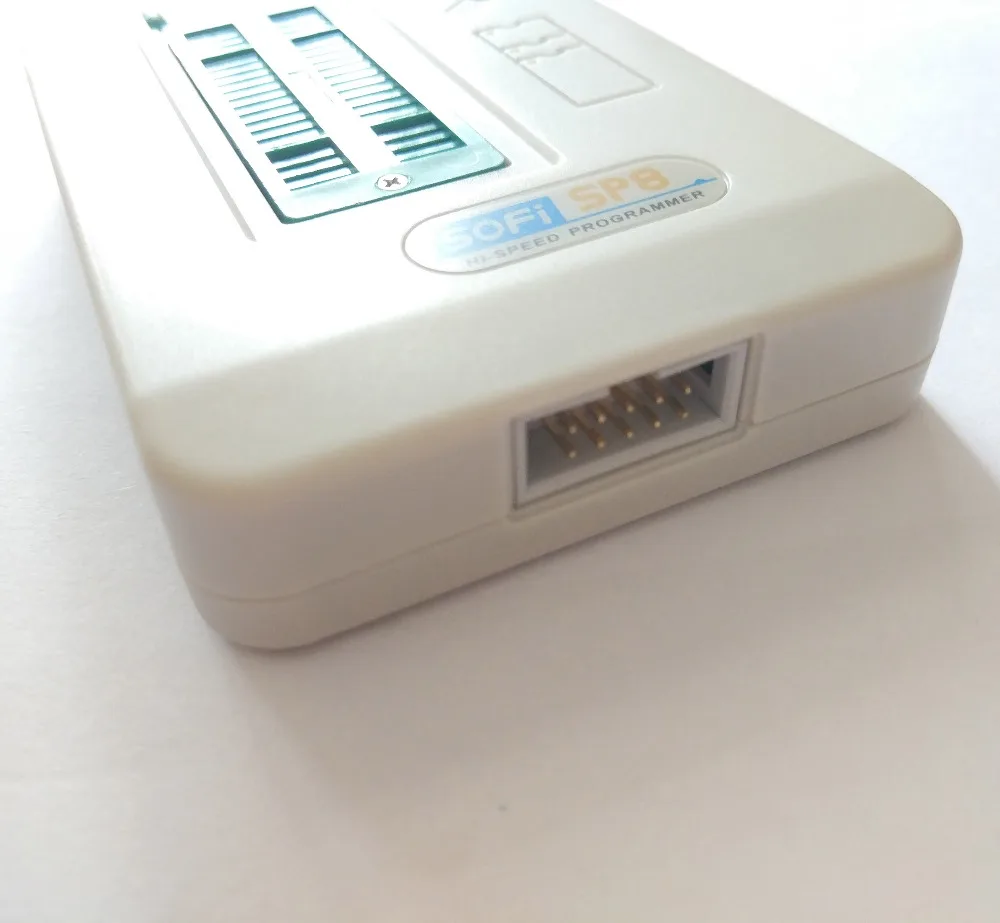

SP8 имеет интерфейс ISP и скачать кабель с 10 цвета, синглы, DuPont головки

Использует функцию загрузки ISP SP8 для обновления онлайн основной платы BIOS

Поддерживает онлайн/офлайн высокоскоростное массовое производство

И SP8-B, и SP8-F поддерживают онлайн высокоскоростное массовое производство, но только SP8-F имеет функцию автономного массового производства, что очень применимо к памяти массового программирования и, таким образом, экономит большие затраты на покупку оборудования и рабочую силу. Примечание: SP8-A не имеет функции массового производства и применяется только для исследователей и технического персонала.

Персонажи онлайн массового производства SP8-B и SP8-F:
· Программист автоматически определяет положение чипов и запускает автоматическое программирование.
· При программировании операторам не нужно управлять компьютером, а только постоянно вставлять и выводить чипы.
· Вы можете подключить несколько программистов к одному компьютеру для синхронного и асинхронного высокоскоростного программирования. Подключи и записи. Нет синхронный ожидания. Высокая скорость и высокая эффективность.

SP8-F также поддерживает автономное Программирование массового производства. Его Персонажи:
· Вам не нужно подключать его к компьютеру при программировании, а только к адаптеру питания 5 В, и тогда он автоматически начнет автономное программирование.
· Программисты имеют встроенную память 128M. Так что никаких дополнительных карт памяти.
· Легко работает. Загрузите только данные в автономном режиме, и вы можете использовать устройство.
· Он автоматически определяет положение чипов, запускает программирование и представляет результаты программирования с помощью state lights и встроенного зуммера.

Мощный поддерживает программное обеспечение

· Китайский/английский интерфейс
• Поддерживает WinXP/Vista/Win7 и полностью поддерживает 64-разрядные операционные системы
· Поддерживает различные форматы файлов, такие как binary (файлы с любым суффиксом), hex, Motorola-S и TI-TEK
· Многофункциональный сбор буферов данных, поддержка прямой модификации с помощью клавиатуры и копирования, наполнения и логической работы. Поддержка шестигранных и ASCII дисплеев
· Обеспечивает режим размещения чипов, адаптер и схему подключения ISP
· Совмещает ручное программирование и пользовательское автоматическое программирование с одним ключом

Интерфейс программного обеспечения

Интерфейс буфера данных (поддерживает модификацию данных)
