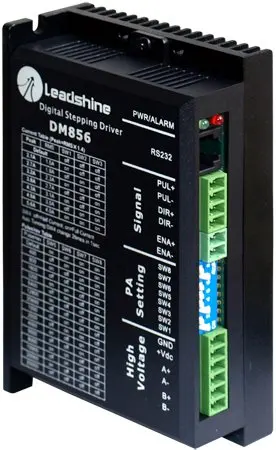

Бесплатная доставка Новый Leashine 2-фазный цифровой микрошаговый шагового привода DM856 работы 50-80VDC из 0.5A для 5.6A для (Национальная ассоциация владельцев электротехнических 23/34 мотор

Здравствуйте, друг, если вы хотите купить более 5 шт., пожалуйста, свяжитесь с нами, мы поможем вам как это сделать. Спасибо.

Особенности:

Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона

Автоматическая идентификация двигателя и технология автоматической конфигурации параметров, предлагает оптимальные ответы с различными двигателями

Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы

Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов

Напряжение питания до + 80 В постоянного тока

Выходной ток программируемый, от 0.5A до 5.6A

Частота импульсного ввода до 200 кГц

TTL совместимый и оптически изолированный вход

Автоматическое снижение холостого тока

Подходит для детей в возрасте от 2-phase и 4-фазами

Поддержка режимов PUL/DIR и CW/CCW

Защита от перенапряжения, перегрузки по току, фазовых ошибок,

Введение:

DM856 является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. DM856-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Автоматическая идентификация двигателя и технология автоматической конфигурации параметров обеспечивают оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM856 идеальным решением для приложений, которые требуют низкой скорости гладкости.

По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM856 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики. Его можно рассматривать как улучшенную модель от DM556, а также поддерживает более широкий диапазон входного напряжения.

1. Общие

Электрические характеристики (Tj = 25oC/77oF)

Параметры

DM856

2 СМН

Типичный

Макс.

Блок

Выходной ток

0,5

-

5,6 (4,0 RMS)

A

Напряжение питания

20

36

40

VDC

) Ток логического сигнала

7

10

16

Ма

Частота импульсного ввода

0

-

200

КГц

Сопротивление изоляции

500

-

-

Mohm

Конфигурации разъема P1

Функция штыря

Подробная информация

Пул +(+ 5 В)

Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого подъемного края или падающего края (устанавливается внутри джемпер J1); 4-5 В при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный) этот вход представляет импульсный сигнал по часовой стрелке (CW). Для надежного отклика ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется.

PUL-(PUL)

DIR +(+ 5 В)

Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (устанавливается внутри J1), этот сигнал-импульсный счетчик (CCW), эффективный для низкого уровня. Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW.

DIR-(DIR)

Эна +(+ 5 В)

Включение сигнала:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера .. Обычно остается неподключенным (включен).

Эна-(Эна)

Конфигурации разъема P2

Функция штыря

Подробная информация

+ Vdc

Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения.

GND

Мощность заземления.

A +, A-

Фаза двигателя A

B +, B-

Фаза двигателя B

Выбор разрешения микрошага и выходной ток привода

Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:

 Выбор разрешения микрошага

Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:

Микрошаг

Шаги/rev.(для двигателя 1.8o)

SW5

SW6

SW7

SW8

От 1 до 512

По умолчанию/настроено программное обеспечение

На

На

На

На

2.

400

Скидка

На

На

На

4.

800

На

Скидка

На

На

8

1600

Скидка

Скидка

На

На

16

3200

На

На

Скидка

На

32

6400

Скидка

На

Скидка

На

64

12800

На

Скидка

Скидка

На

128

25600

Скидка

Скидка

Скидка

На

5

1000

На

На

На

Скидка

10

2000

Скидка

На

На

Скидка

20

4000

На

Скидка

На

Скидка

25

5000

Скидка

Скидка

На

Скидка

40

8000

На

На

Скидка

Скидка

50

10000

Скидка

На

Скидка

Скидка

100

20000

На

Скидка

Скидка

Скидка

125

25000

Скидка

Скидка

Скидка

Скидка

Настройки тока

Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.

Ток RMS

SW1

SW2

SW3

По умолчанию/программное обеспечение настроен (0,5 для 5.6A)

Скидка

Скидка

Скидка

2.1A

1.5A

На

Скидка

Скидка

2.7A

1.9A

Скидка

На

Скидка

3.2A

2.3A

На

На

Скидка

3.8A

2.7A

Скидка

Скидка

На

4.3A

3.1A

На

Скидка

На

4.9A

3.5A

Скидка

На

На

5.6A

4.0A

На

На

На

Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.

Типичное соединение

Механические характеристики (единица измерения: мм [дюйм])

Механические характеристики (единица измерения: мм [дюйм]) :
