Логическая ИС SN74HC00 SN74HC02 SN74HC04 SN74HC08 SN74HC32 DIP посылка CMOS интегральные схемы (ИС)

Описание Ниже представлены самые продаваемые товары, покупающие навигацию
Рекомендуется-лучшее сочетание Следуйте за магазином, чтобы получить купоны вентилятора и эксклюзивные скидки фанатов!
Вы можете нажать здесь

0,25 W 30 значений 600 шт. Резистор Комплект 10ohm-1M

WH148 потенциометр комплект

Одинарная/двойная печатная плата

50 шт. транзистор 10 значений LM317T-L7824

120 шт. 1 мкФ-470 мкФ комплект

Электролитический конденсатор

100 шт 1N4148-1N5408 Набор Диодов Выпрямителя

1500 шт. 0,25 Вт 75 Значения Комплект резисторов 1ohm-10M

Термоусадочная трубка 164 шт

10 значений набор транзисторов BC337-C1815-92 200 шт

2PF-0.1UF 30 значений300 шт.Керамический комплект конденсаторов

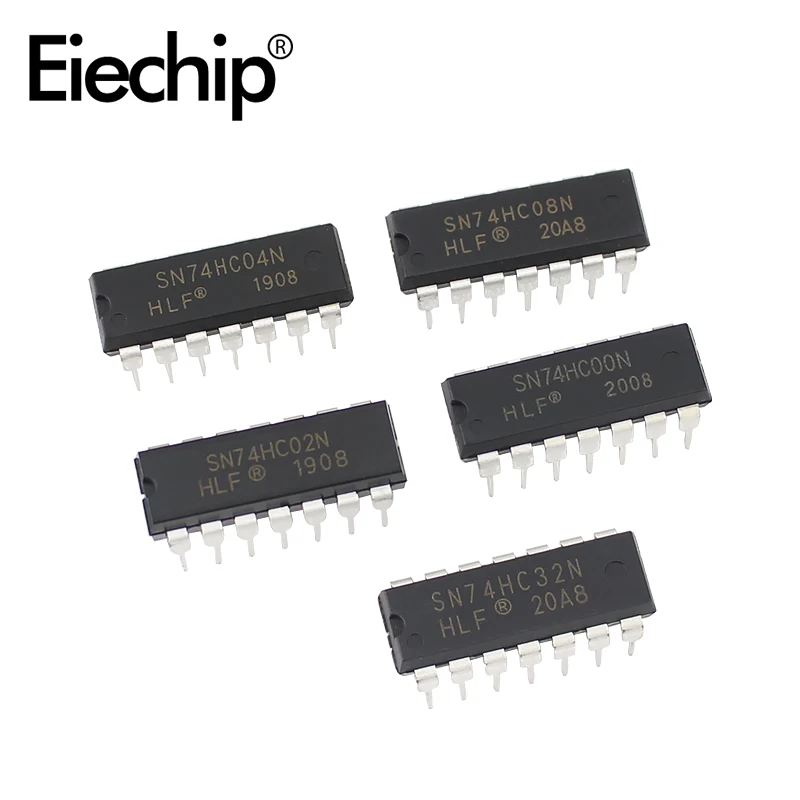

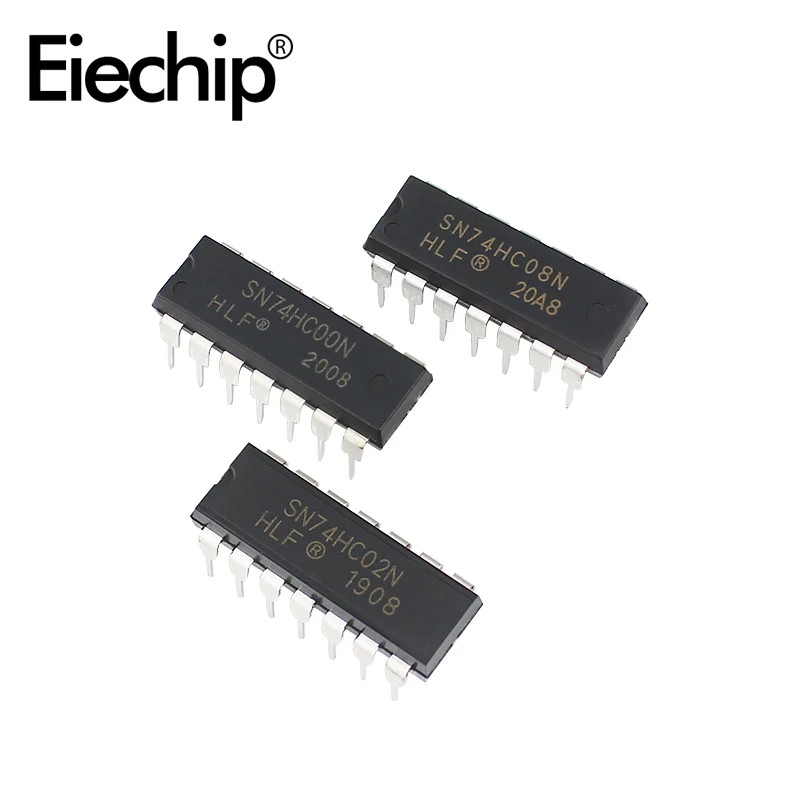

Интегральные схемы (ИС)> логика-ворота и инверторы SN74HC00N В четыре раза 2-вход POSITIVE-NAND ворота SN74HC02N В четыре раза 2-вход положительный-ни ворота SN74HC04N Шестигранные инверторы SN74HC08N В четыре раза 2-вход положительный и ворота SN74HC32N В четыре раза 2-вход положительный или ворота

Разница между ЧИПАМИ серии 74HC
74LS-это интегральная схема TTL типа, 74HC-интегральная схема CMOS
Разница между ЧИПАМИ серии 74HCLS/HCTF:
1. LS-это низкомощная Schottky, HC-высокоскоростная COMS. LS немного быстрее, чем HC. HCT вход и выход совместимы с LS, но Низкое энергопотребление: F высокоскоростная цепь Schottky
2. LS-уровень TTL, HC-уровень COMS
3. Вход LS открыт на высокий уровень, и вход HC не может быть открыт. Как правило, он требует вытяжного и вытягивающего резистора для определения уровня, когда вход недействителен. LS не имеет этого требования
4. Вытягивание вывода LS является сильным, а вытягивание является слабым, а вытягивание HC-таким же.
5. Рабочее напряжение отличается. V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS можно использовать только SV, в то время как HC составляет, как правило, 2В до 6В; В то время как рабочее напряжение HCT обычно составляет 4,5 V-55V.
6. Различные уровни. V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS является тел уровня, низкий уровень и высокий уровень соответственно 08 и V24, в то время как КМОП-матрица 03V и 3,6 V в тех случаях, когда рабочее напряжение составляет 5 В, таким образом, КМОП-матрица может управлять TTL, но обратная сторона не возможна
7. Возможность вождения отличается. Высокий уровень управляемости LS составляет 5 мА, а низкий уровень-20 мА; В то время как высокий и низкий уровень CMOS-5 мА
8. Устройства CMOS обладают плохой антистатической способностью и подвержены проблемам с защелкой, поэтому входные контакты CMOS не могут быть напрямую подключены к источнику питания.
74 серии интегральных схем могут быть примерно разделены на 6 категорий
74 × (стандартный тип)
74LSxx (Schottky низкой мощности)
74Sxx (Шоттки)
74ALS × X (расширенный Schottky низкой мощности)
74ASxx (Advanced Schottky);
74F × (высокая скорость).
В последние годы также появились 74 серии высокоскоростных КМОП-схем. Эту серию можно разделить на 3 категории

HC-это рабочий уровень COMS;
HCT-это TTL рабочий уровень, который может использоваться взаимозаменяемо с 74LS сериями
HCU подходит для cmos-схем без буферной сцены
Эти продукты серии 9 74 имеют ту же логическую функцию и расположение контактов, если этикетки одинаковые. Различные типы 74 изделий могут быть выбраны в соответствии с различными условиями и требованиями. Например, если напряжение источника питания цепи составляет 3 В, следует выбрать продукцию серии 74HC.

Стандартная задержка передачи ns Максимальный ток привода (- Toh/Lol) mA
AHC CMOS 8. 5-8/8
Семейство AHCT COMS/TTL 8,5-8/8
HC COMS 25-8/8
HCT COMS/TTL 25-8/8
ACT COMS/TTL 10-24/24
FTTL6.5-15/64
ALS TTL 10-15/64
STTL18-15/24
Примечание: 74 серии, 74HC серии и 74LS серии чипов той же модели имеют ту же логическую функцию.

---
