Рефлектометр оптоволоконный PON AOR500-PC/1550/1625 нм 1310/Нм |

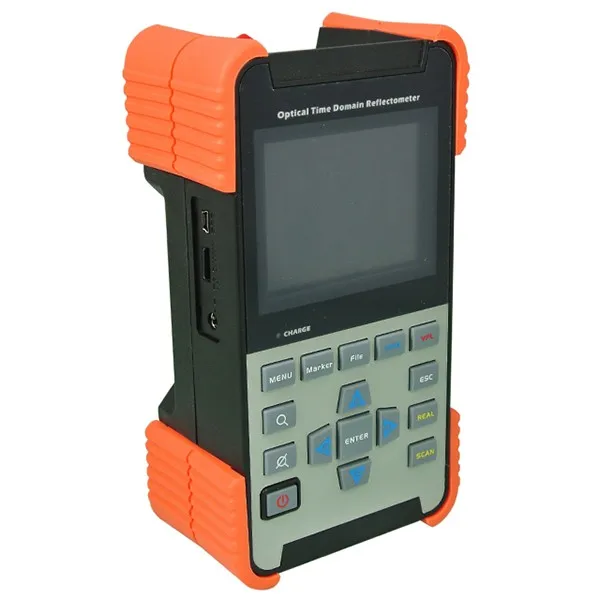

AOR500-PC 1550/1310 нм оптоволоконный PON онлайн OTDR Тестер оптический рефлектометр времени Описание:

Этот усовершенствованный диагностический инструмент для оптических волокон позволяет волоконному инженеру делать снимок волоконной связи. OTDR отправляет короткие импульсы светильник на один конец волокна с заданной скоростью повторения. Светильник отражается от разрывов волокна и непрерывного света, рассеянного от самого волокна, возвращается к OTDR, Где прибор записывает оптическую мощность и время прибытия. Время прибытия импульса из заданной точки волокна связано с его расстоянием от OTDR. С этой информацией OTDR графически Отображает возвращенную мощность и расстояние. OTDRs хорошо оснащены для устранения проблем, потому что они позволяют визуально определять местоположение отражающих событий, таких как соединения и разрывы волокна и неотражающие события, такие как соединения и тугие изгибы, изучая графические След. Разница мощности между двумя точками на трассе является оценкой оптических потерь.

Особенности ● Автоматическое тестирование одной кнопкой

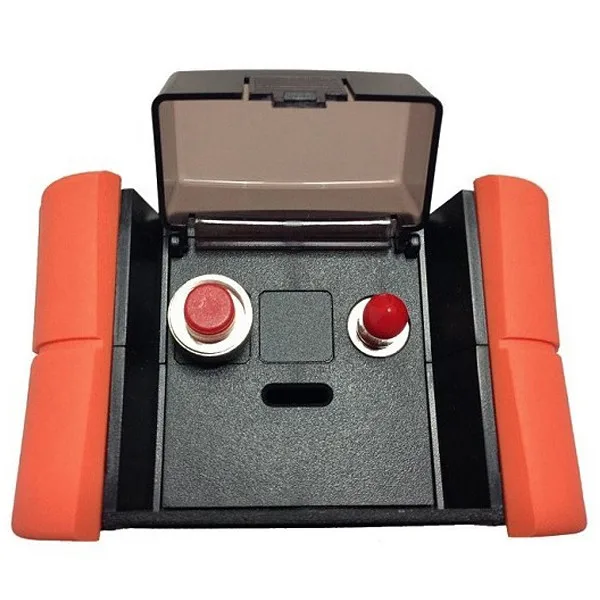

● Длина волны 1310/1550 или 1310/1550/1625 нм ●PON онлайн-тест (только серия AOR500-P) ●Короткая мертвая зона (8 м) ● Высокоскоростная обработка сигнала, короткое время тестирования и быстрый анализ ●Внутренняя память может хранить до 10000 волноводов ● Высококонтрастный цветной TFT LCD ● Порт USB для подключения к ПК ● Функция автоматического обнаружения входного лазерного сигнала и самозащиты ● Встроенный VFL ● Удобное программное обеспечение для симуляции OTDR показывает детали событий Характеристики: Модель AOR500-S AOR500-A AOR500-B AOR500-C AOR500-PB (ПК) Динамический диапазон * 24 дБ/22 дБ 28 дБ/26 дБ 32 дБ/30 дБ 36 дБ/34 дБ PON Online OTDR Макс. Расстояние ** 80 км 100 км 120 км 140 км 120 км (140 км) Длина волны 1550 нм 1550 нм 1550 нм 1550 нм 1550/1310 нм Мертвая зона события ** 1,5 м Затухание мертвой зоны 8,0 м Ширина импульса 10ns, 25ns, 50ns, 100ns, 250ns, 500ns, 1us, 2.5us, 5us,10us Неопределенность расстояния ± (0,8 м ± 0.001% * Расстояние тестирования ± разрешение) Разрешение потерь ДБ Минимальное разрешение расстояния 1 м Разъем FCСменный Переходник (опционально: SC,ST,LC сменный переходник s) VFL 1 мВт Хранение данных > 10000 следов (стандартная SD-карта 1 ГБ) Дисплей 3,5 дюймовый цветной ЖК-дисплей TFT Интерфейс USB Батарея Встроенная аккумуляторная батарея Время работы > 10 часов (Bellcore TR-NWT-001138)

* Ширина импульса 10 МКС, среднее время> 5 минут, SNR = 1, 23 °C ± 2 °C

** При 1550 нм, одно волокно без адаптера и соединения внутри
** Ширина импульса 10 нс, потеря заправки терминала> 40 дБ

Общие характеристики Размер (В * Ш * Г) 197 мм * 107 мм * 67 мм Вес Около 750 г Температура хранения -20 °C -- + 60 °C , < 90% RH Рабочая температура -10 °C -- + 50 °C , < 90% RH Аксессуары Стандартный Опционально Адаптер переменного/постоянного тока со шнуром питания * 1 Сменный разъем SC * 1 Руководство по эксплуатации * 1 Сменный разъем ST * 1 Сумка для переноски * 1 Сменный разъем LC * 1 Сертификат калибровки * 1 USB-кабель * 1 SD-карта * 1
