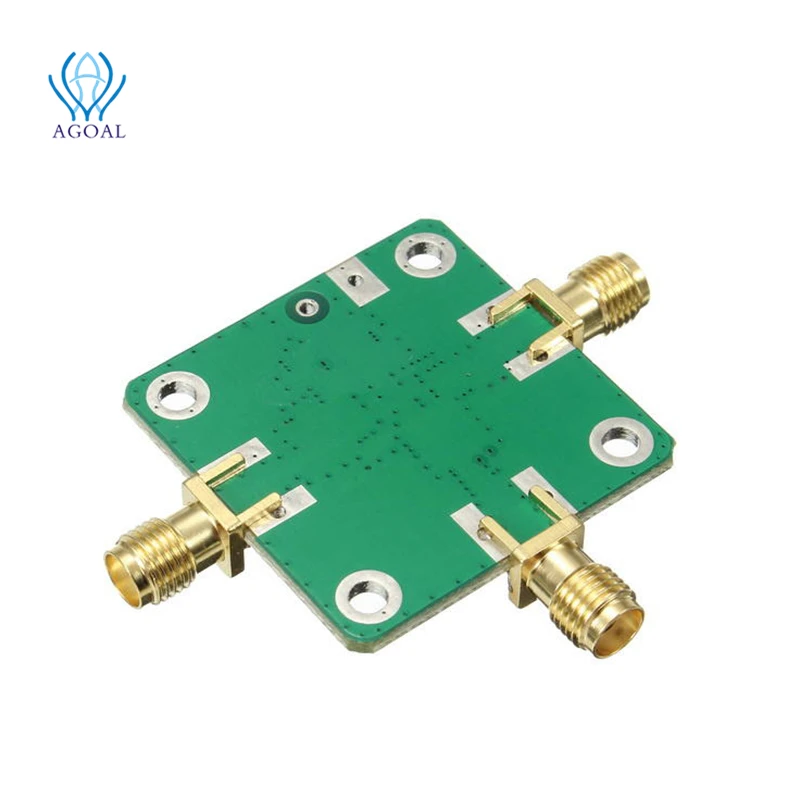

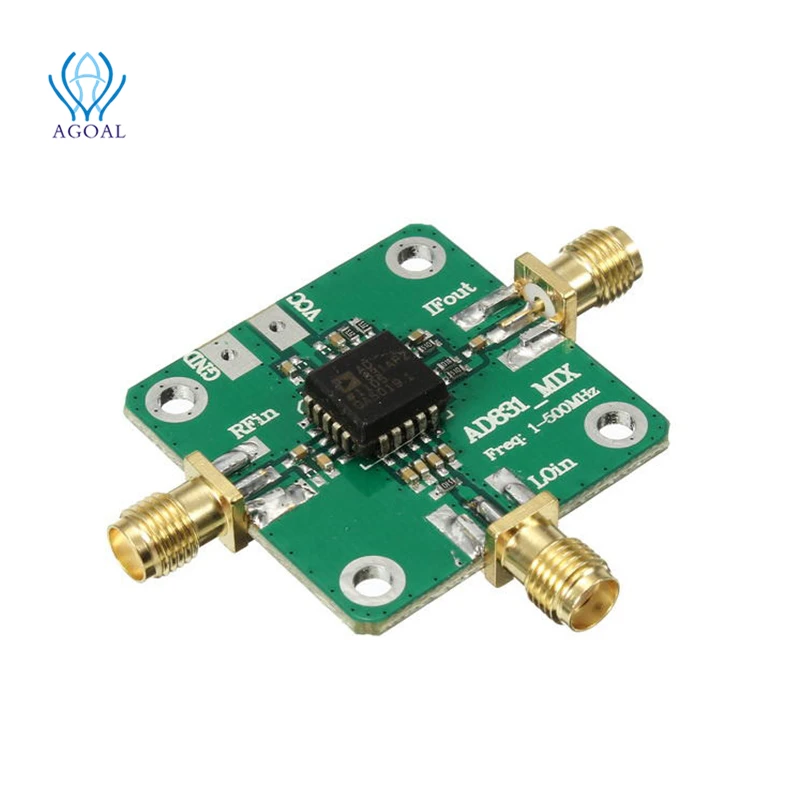

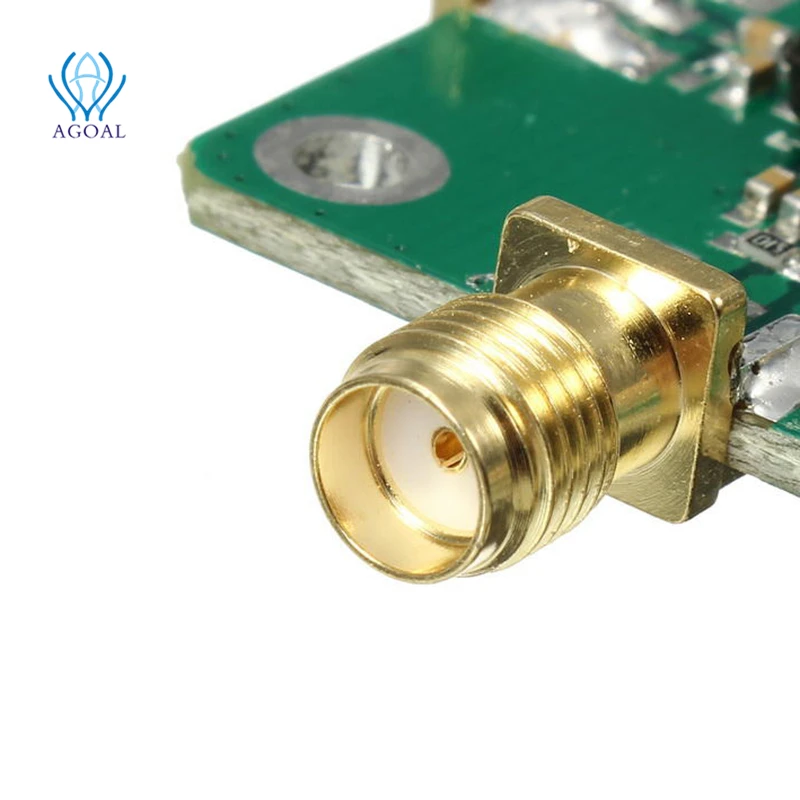

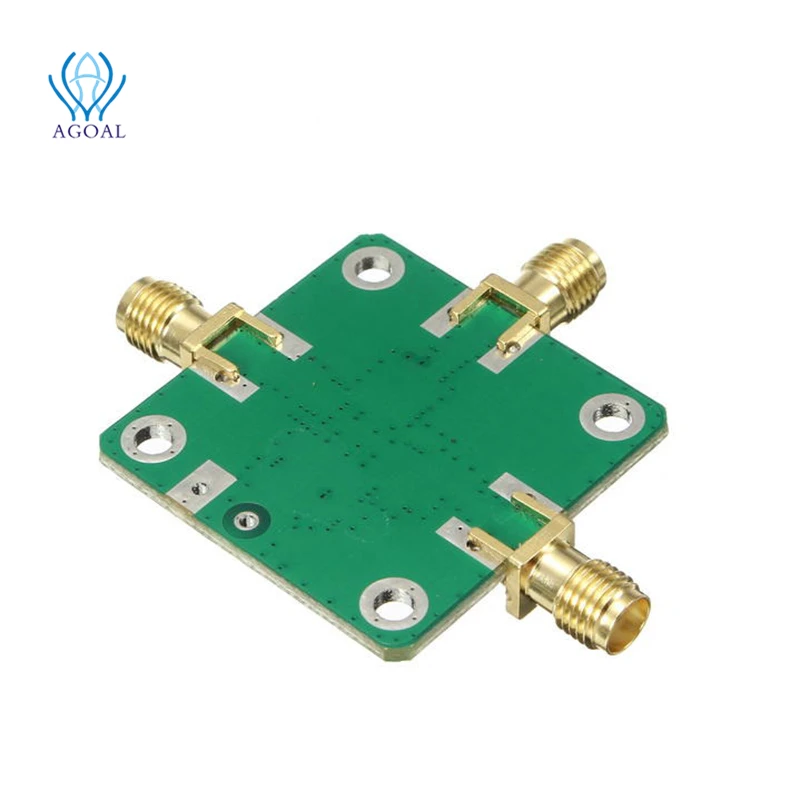

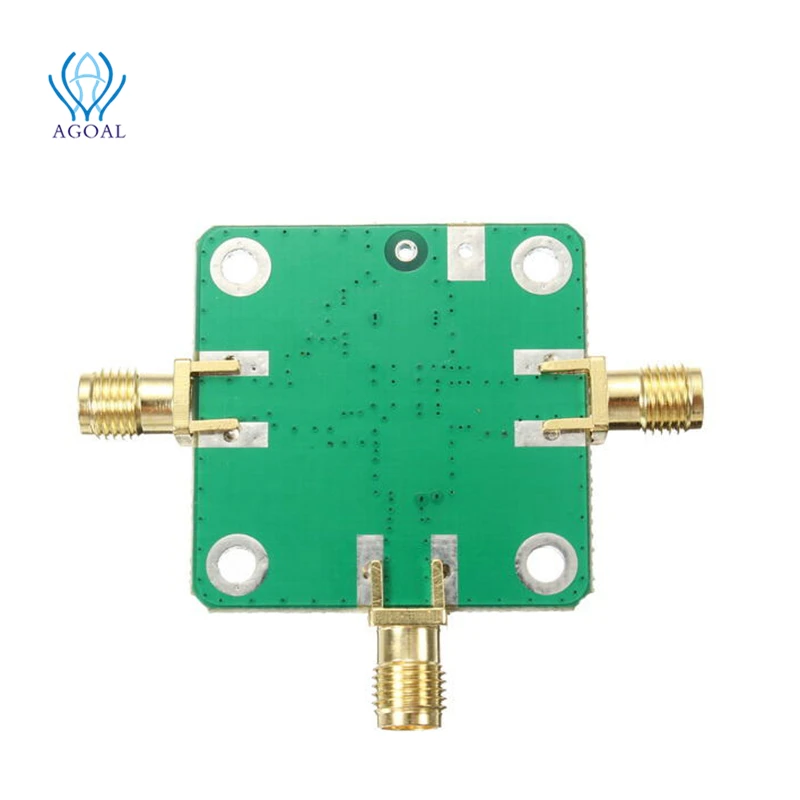

0 1 500 МГц AD831 высокочастотная радиочастотная миксерная фотомодульная плата HF

0 1 500 МГц AD831 высокочастотная радиочастотная миксерная фотомодульная плата HF

Описание:

Ad831 имеет низкий уровень искажений, широкий динамический диапазон, одноступенчатый миксер, подходит для таких как HF и приемник VHF RF-IF частоты, DMR базовая станция во втором миксере, Преобразование DC - baseband, квадратурная Модуляция и Демодуляция, ультразвуковая визуализация, доплеровский Частотный сдвиг обнаружения и других приложений.

Характеристики:

Ad831 обеспечивает + 24 дБм интермодуляцию третьего порядка, интермодуляцию точки, реализации-10 дБм Lo мощности, без необходимости высокой мощности Lo привода, нет соответствующих проблем с экранированием и изоляцией, поэтому по сравнению с пассивным миксером для улучшения производительности системы, снижения стоимости системы.
Миксер разработан как единый источник питания, RF, IF и LO порты с DC изоляционным конденсатором, прост в использовании. Рабочая частота входов RF и LO может достигать 500 МГц. Если выход для одиночного выхода напряжения. С выходной пропускной способностью 250 МГц. Для установки коэффициента усиления используется один резистор, соединенный между штифтами и FB. Усилитель имеет низкие офсетные характеристики постоянного тока, поэтому его можно использовать в преобразовании частоты и демодуляции квадратурной амплитуды.
В тех случаях, когда смеситель резервуара с выходной усилитель и оптимальный источник сопротивление, боковая полоса (SSB) шума миксера 10,3 дБ при 70 МГц. Отличается от пассивного миксера, Нет потери вставки, нет внешнего дуплексного устройства и нет пассивного AD831.

Технические показатели:

ВЧ вход: 0,1-500 МГц
ВЧ вход: + 10 дБм (1 дБ точка сжатия)
Вход локального осциллятора: 0,1-500 МГц
Вход локального осциллятора: -10 дБм
Если выход: 0,1-200 МГц
Напряжение питания: 9-11 в одиночный источник питания

Посылка включает в себя:

1 х AD831 высокочастотный RF миксер инвертор
