Использование продукта:

Продукт разработан с использованием чипа AD8317 компании ADI и используется для обнаружения мощности радиосигнала, диапазон частот обнаружения 1 м-10 ГГц, может обнаруживать мощность от-55 дБм до-0 дБм радиосигнала, благодаря чему радиосигнал преобразуется в выходное напряжение постоянного тока. Чем больше амплитуда или мощность радиосигнала, тем выше выходное напряжение, а выходное напряжение непосредственно пропорционально логарифму амплитуды входного сигнала, таким образом расширяется динамический диапазон обнаруженного сигнала, который колеблется от 55 дБ.
Он может широко использоваться при обнаружении радиочастотного сигнала, измерении мощности сигнала, обнаружении силы окружающего поля, также может использоваться как часть автоматического контроля усиления и автоматического контроля уровня.

Технические индикаторы:

Рабочая частота: 1M-10000MHz
Мощность измерения: от-55 дБм до-0 дБм
Выходное напряжение: 0,33-1,65 в
Наклон обнаружения: -22 мВ/дБм (стандартный)
Входное сопротивление: 50 Ом
Напряжение питания: 7-15 в

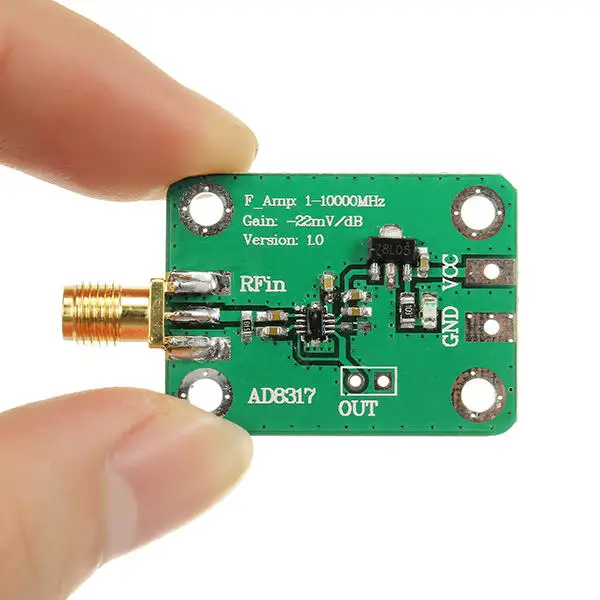

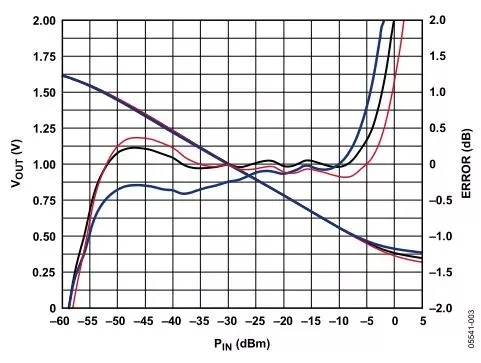

Типовая кривая срабатывания детектора:

Посылка входит:

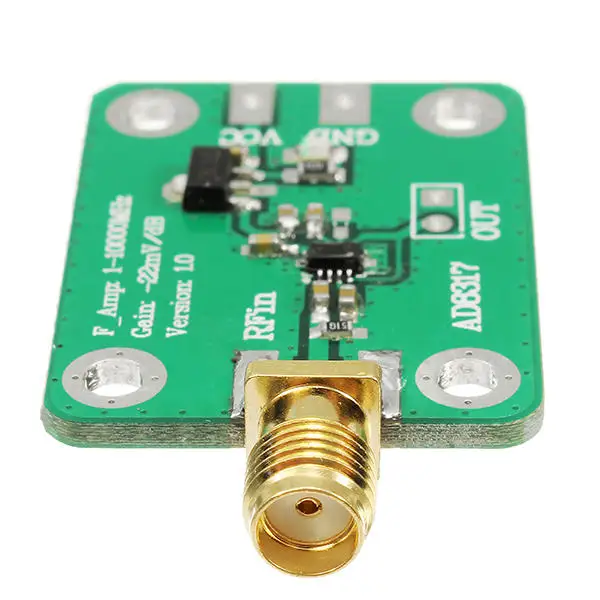

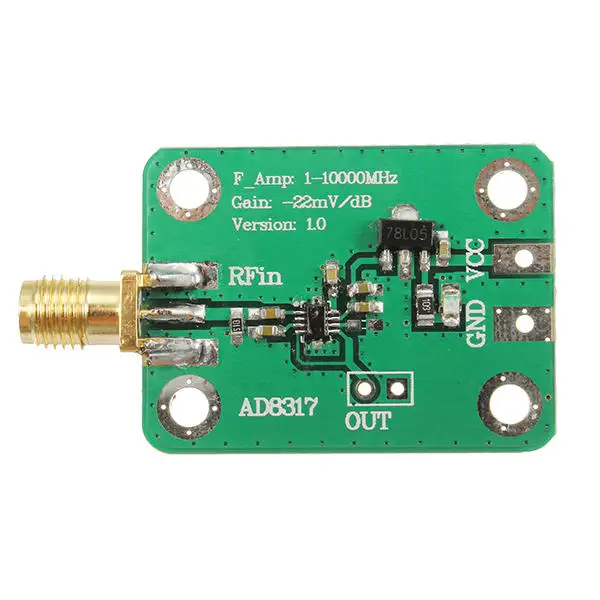

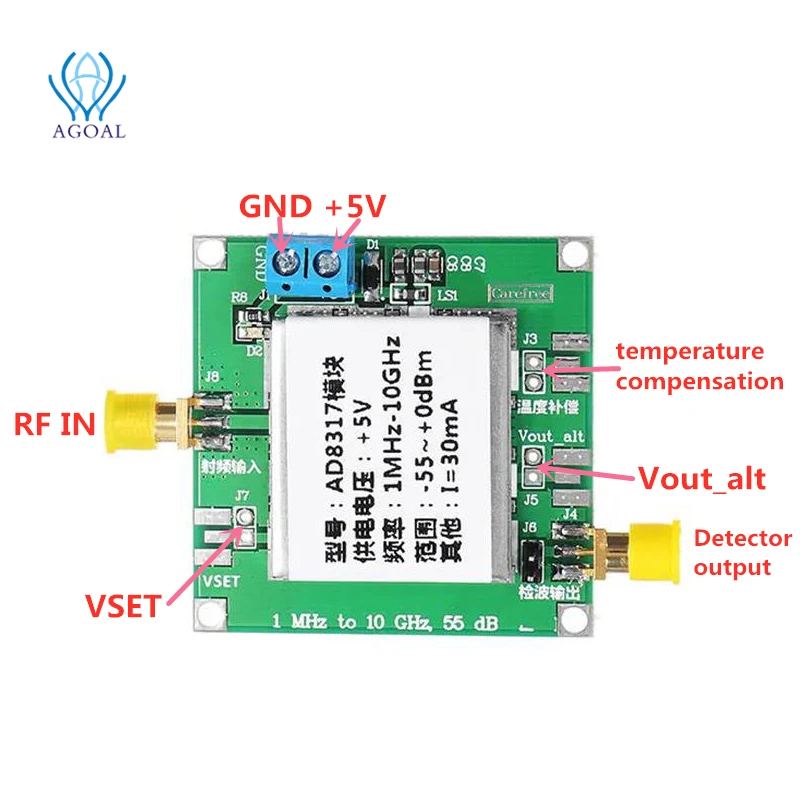

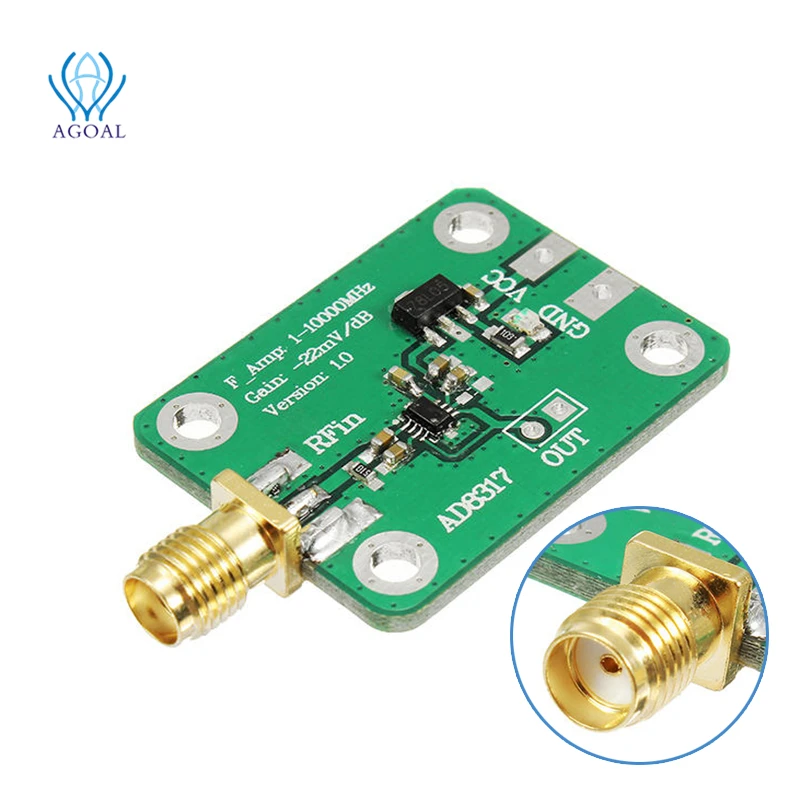

1 x AD8317 радиочастотный логарифмический детектор измеритель мощности 1M-10000MHz

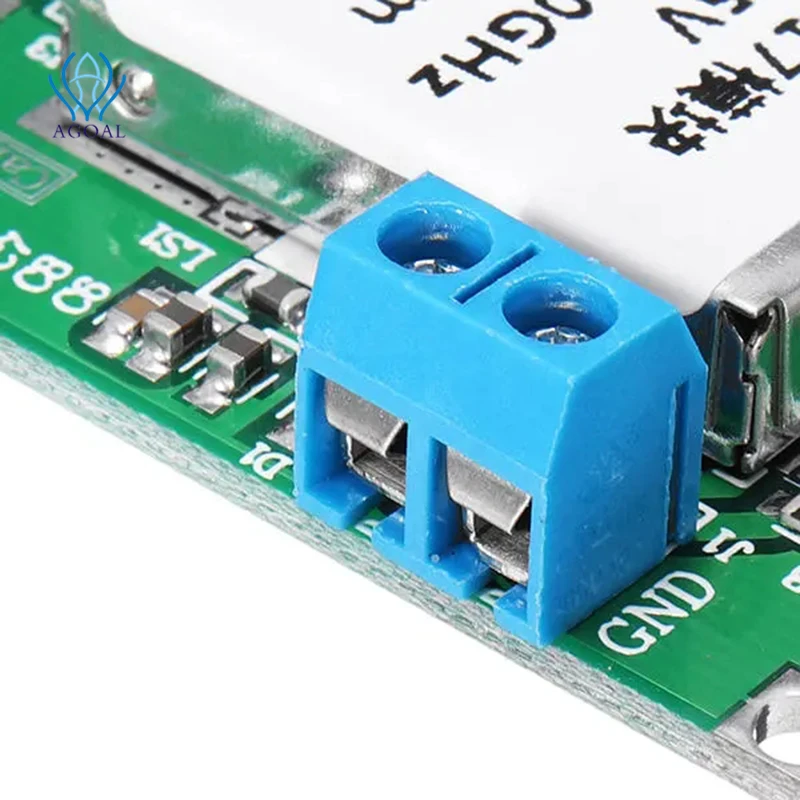

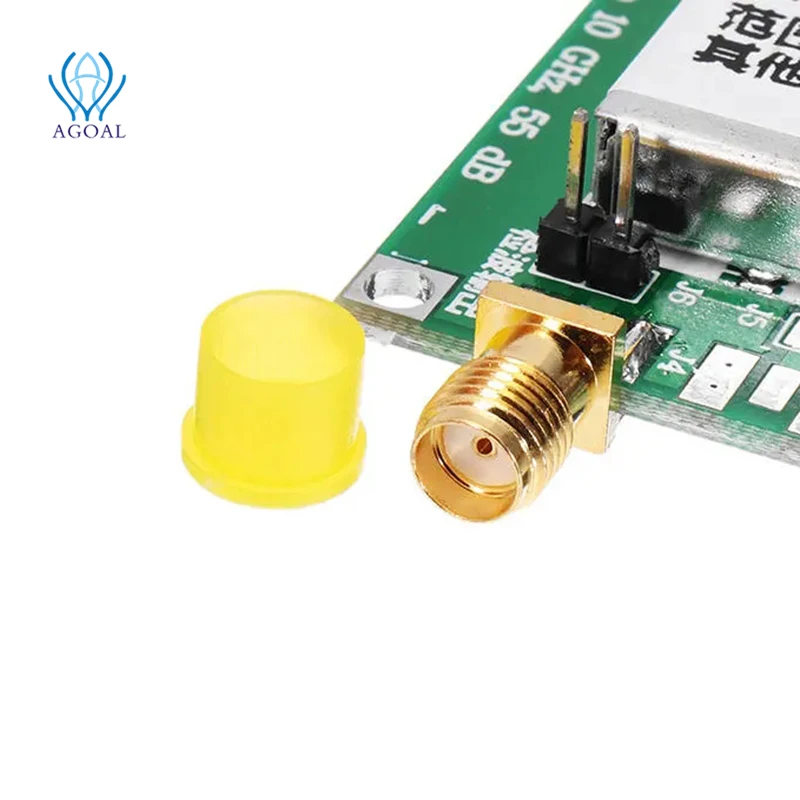

Описание:

1. Напряжение питания: 5 В постоянного тока (типовой ток 20 мА)
2. Динамический диапазон входного сигнала: от-55 дБм до 0 дБм
3. Модуль поддерживает Измерение наклона обнаружения изменений и мощности, контроллер. Два вида работ.
4. Полоса пропускания: от 1 МГц до 10 ГГц
5, экранированный металлическим корпусом
6, Входное сопротивление: 50 Ом

Применение продукта:

Аналоговое устройство Inc Adi (D I A) Выпущено перед регистрационным детектором радиочастоты (F R) и контроллером D A 8317. Устройство может точно измерять мощность сигнала F R всех стандартов сотовой связи и разнообразную беспроводную инфраструктуру, а также частотный диапазон широкополосных беспроводных приложений в 10G ~ H Z 1MHz. Кроме того, устройство обеспечивает быстрый отклик на выходе, может быть более эффективным для завершения обнаружения вспышки F R, который упакован как m 3ra x m 2ra. AD8317 демодуллирующий логарифмический усилитель обеспечивает точное измерение R f и динамическое состояние. Область точности измерения лучше + - 1 дБ при более 50 дБ. Выходной конец с регулировкой усилителя мощности и Усилителя переменного усиления с функцией регулятора мощности. Широкий диапазон рабочих частот от H Z 1M до H Z 10G поддерживает все стандарты сотовой связи (S M C, D M A W, D M A C T S C D M A G), стандарт широкополосной беспроводной связи (802,16, IM A X W, IB R O W) И частных систем, работающих в различных частотных диапазонах. AD8317 в диапазоне температур 40 ~ C ~ + 85 C для обеспечения лучшей точности, стабильности температуры и имеет быстрый выходной отклик 5NS, что позволяет достичь более 12 обнаружения вспышек Z R F 5MH. Устройство находится в диапазоне напряжения питания 3 В ~ 5 В, экранирующего чехла и защиты от обратного подключения диода.

Посылка входит:

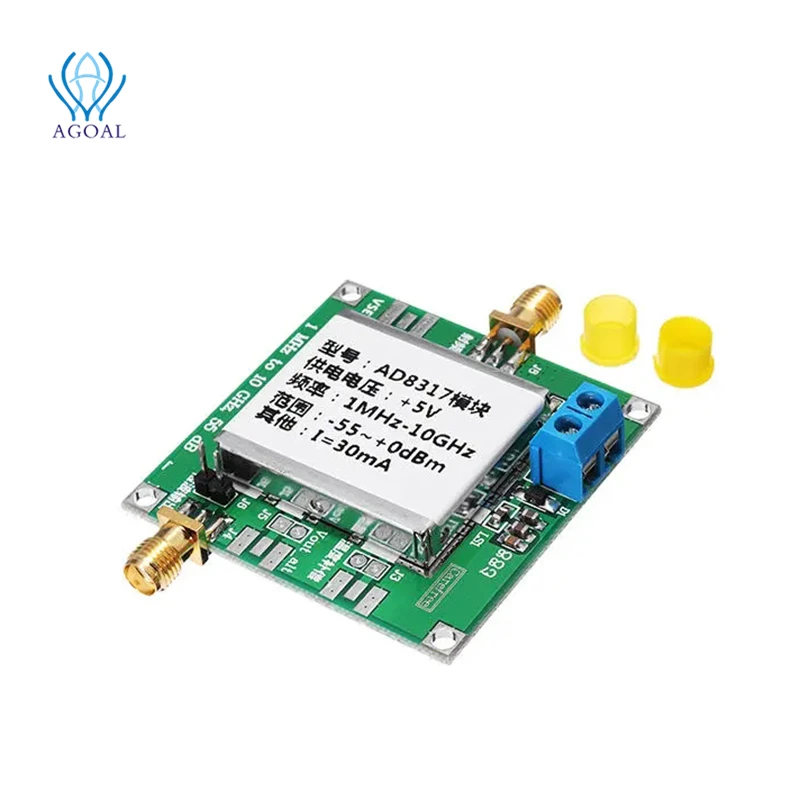

1 x модуль DC5V AD8317
