ЧПУ DC понижающий преобразователь CC CV 50 в 5A фоторегулируемое оборудование для

ЧПУ DC понижающий преобразователь CC CV 50 в 5A фоторегулируемое оборудование для

1. Основные характеристики ребенка:

1,1 ЖК-дисплей может отображать Входное/выходное напряжение, выходной ток/Выходная мощность/выходное время;

1,2. Регулировка CNC, точная и быстрая, может снизить напряжение, выходное напряжение может быть отрегулировано по желанию от 0-50,00 в, предельный ток 0-5.000a может быть скорректирован по желанию;

1,3. Защита от обратного подключения входного конца, которая не выгорит;

1,4. Выходной конец выливается назад без горения;

1,5. Модуль может быть установлен для открытия/закрытия по умолчанию;

1,6. Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.

1,7. Используя синхронную технологию выпрямления, эффективность преобразования высокая: эффективность более 90%.

1,8. Добавить теплоотвод.

Примечание: после того, как продукт запускает механизм защиты, выход автоматически выключится, ЖК-дисплей отобразит код защиты и нажмите любую клавишу, чтобы выйти из интерфейса защиты.

2. Параметры товара

Модель: WZ5005L

Дисплей: ЖК-дисплей

Диапазон входного напряжения: 6-55,00 в

Вход разрешение напряжения: 0,01 V

Диапазон выходного напряжения: 0-50,00 в

Выход разрешение напряжения: 0,01 V

Диапазон выходного тока: 0-5.000A

Разрешение выходного тока: 0.001A

Диапазон выходной мощности: 0-250,0 Вт

Точность входного напряжения: ±(1% + 5)

Точность выходного напряжения: ±(0.3% + 5)

Точность выходного тока: ±(0.5% + 5)

Типичное значение выходной пульсации: 150 мВ пиковое значение

Нормальный диапазон рабочих температур:-10 ℃ ~ 40 ℃

Диапазон измерения емкости: 0-99.99AH

Статистическая погрешность энергоемкости:

± 2%

Статистический диапазон времени: 0-100 часов

Режим разгерметизации: дифференциальное давление> 0.05% + 1 в

Включая Вес упаковки: 73 г

Размер продукта: 79X43X42mm

Устройство плавного пуска: Да

Механизм защиты:

Входное анти-обратное соединение;

Входная защита от пониженного напряжения (5,8-50 в регулируется, по умолчанию 5,8 В)

Защита от перенапряжения на выходе (0-51,00 в регулируется, по умолчанию 51 в)

Защита от перегрузки по току на выходе (0-5100 A Регулируемая, по умолчанию 5,1 A)

Выходная защита от превышения мощности (0 - 260 Вт регулируется, по умолчанию 260 Вт)

Защита таймаута (0 - 100h регулируется, выключено по умолчанию)

Защита от превышения емкости (0-99,99ah регулируется, по умолчанию выключено)

5. Метод использования

5,1.Переключатель параметры отображения-- В обычном интерфейсе нажмите SW, чтобы переключить дисплей под экраном дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.

5,2.Набор выходное напряжение-- Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Можно увидеть, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.

5,3.Комплект постоянного тока и соотношение цена/качество(То есть, максимальное значение тока, разрешенное для вывода модулем) -- нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока настройки напряжения. Затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.

5,4.Установите режим включения/выключения модуля по умолчанию-- Нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчанию, когда мощность включена, и «открыть» означает, что выход включен по умолчанию, когда мощность включена. Нажмите и удерживайте кнопку поворота энкодера, чтобы переключить два состояния. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

5,5.Настройка параметров защиты на состоянии и пороге-- Нажмите и удерживайте кнопку U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW до тех пор, пока не появится необходимая защита. LUP -- порог защиты от низкого напряжения; OUP -- порог защиты от перенапряжения; OCP -- порог защиты от перегрузки по току; OPP -- порог защиты от превышения мощности; OAP -- порог защиты сверхемкости; OHP порог защиты таймаута. Короткое нажатие повернуть кодировщик, чтобы выбрать, какой бит вы хотите установить защиту Параметр. Нажмите и удерживайте роторный кодировщик, чтобы установить параметры защиты ВКЛ или ВЫКЛ (для включения/выключения можно установить только защиту таймаута и защиту сверхемкости, а по умолчанию включены другие параметры защиты.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После установки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному Интерфейс.

5,6.Калибровка напряжения и тока-- Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров под обычным интерфейсом. Нажмите клавишу SW в течение короткого времени, пока не появится интерфейс с нулем, с символом zero + out + a. Нажмите и удерживайте роторный кодировщик, чтобы завершить нулевую калибровку. Короткое нажатие кнопки SW до появления интерфейса параметров с CAL. Интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; интерфейс выходного тока калибровки с символом CAL + OUT + A. Поверните кодировщик влево и вправо для регулировки размера параметров. После завершения корректировки, Нажмите и удерживайте роторный энкодер, чтобы подтвердить, что настройка завершена, и значение параметра больше не мигает. Нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; Калибровка током-запуск калибровки только тогда, когда ток выше 1 А.

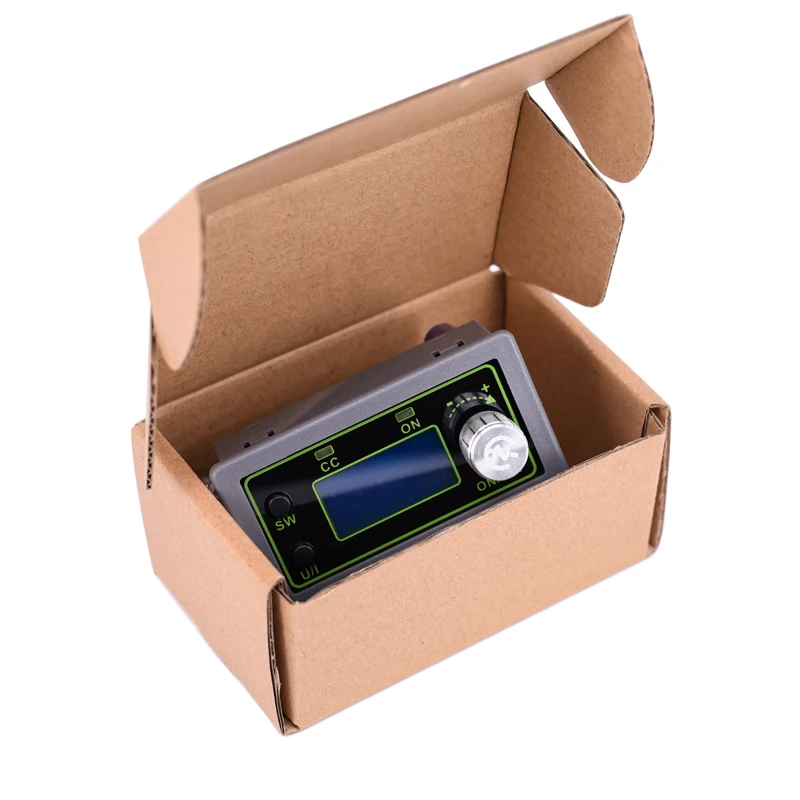

6. Упаковка формы

7. Меры предосторожности

7,1. Короткое соединение между входом и выходом из модуля запрещено, или функция постоянного тока потерпит неудачу.

7,2. Пожалуйста, убедитесь, что мощность момента источника питания превышает требуемую мощность выходной нагрузки!

7,3. Этот модуль является понижающим модулем, входное напряжение должно быть выше, чем выходное напряжение, и должна быть сохранена определенная маржа. Для полной выходной нагрузки входное напряжение должно быть 55 в.

7,4. Высокая мощность использования этого модуля, сильный нагрев, высокая температура, будьте осторожны с ошпариванием! Пожалуйста, обратите внимание на вентиляцию и тепловыделение при использовании высокой мощности в течение длительного времени!

7,5. Модуль имеет функцию защиты от низкого напряжения. Значение по умолчанию составляет около 5,8 v (может быть установлен). Когда значение ниже этого значения, выход будет автоматически отключен (обратите внимание, что напряжение в порту модуля ниже порогового значения защиты от пониженного напряжения. Если входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).

8. Услуги заявление

8,1 все товары гарантируются в течение одного года и возвращаются без объяснения причин в течение семи дней; Для проблем с качеством продукции в течение 30 дней (за исключением тех, которые вызваны искусственным повреждением или неправильным использованием), мы гарантируем возврат или замену продукции и доставку. В течение более 30 дней, покупатель будет нести обратно и вперед перевозку, И мы отремонтируем ущерб, причиненный клиентом бесплатно.

8,2 Если ответственность не ясно, мы сделаем компенсацию после определения проблемы. Модуль перегрузки короткого замыкания и другого неправильного использования, вызванного взрывом самолета, чип горения не будет делать компенсацию.

8,3. Электронные модульные продукты требуют от Вас наличия определенного электронного основания и внимательно прочитайте описание продукта перед использованием; Продукт не предназначен для использования для медицинского лечения, спасения жизни и средств к жизни, И не может использоваться в опасных местах, таких как угольная шахта и нефтяная депо. Прибыль продукта низкая, Возможности пользователя в эксплуатации и случаи использования сильно различаются, если этот продукт магазина и ваше собственное ценное оборудование инструмента или цифровые продукты совместимы с использованием, вызывают любые повреждения, Мы не гарантируем, У нас есть только возможность компенсировать Модуль и доставку.
