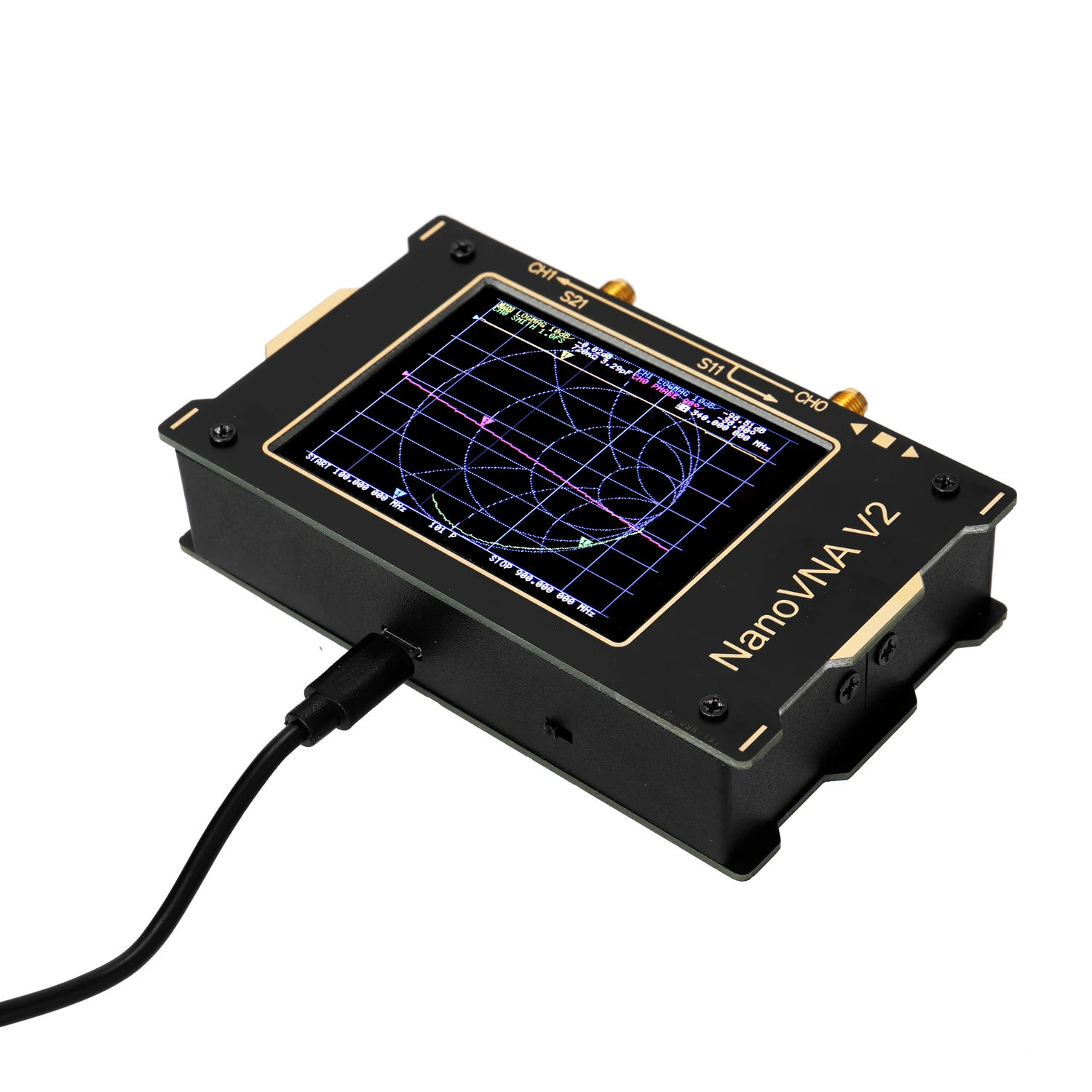

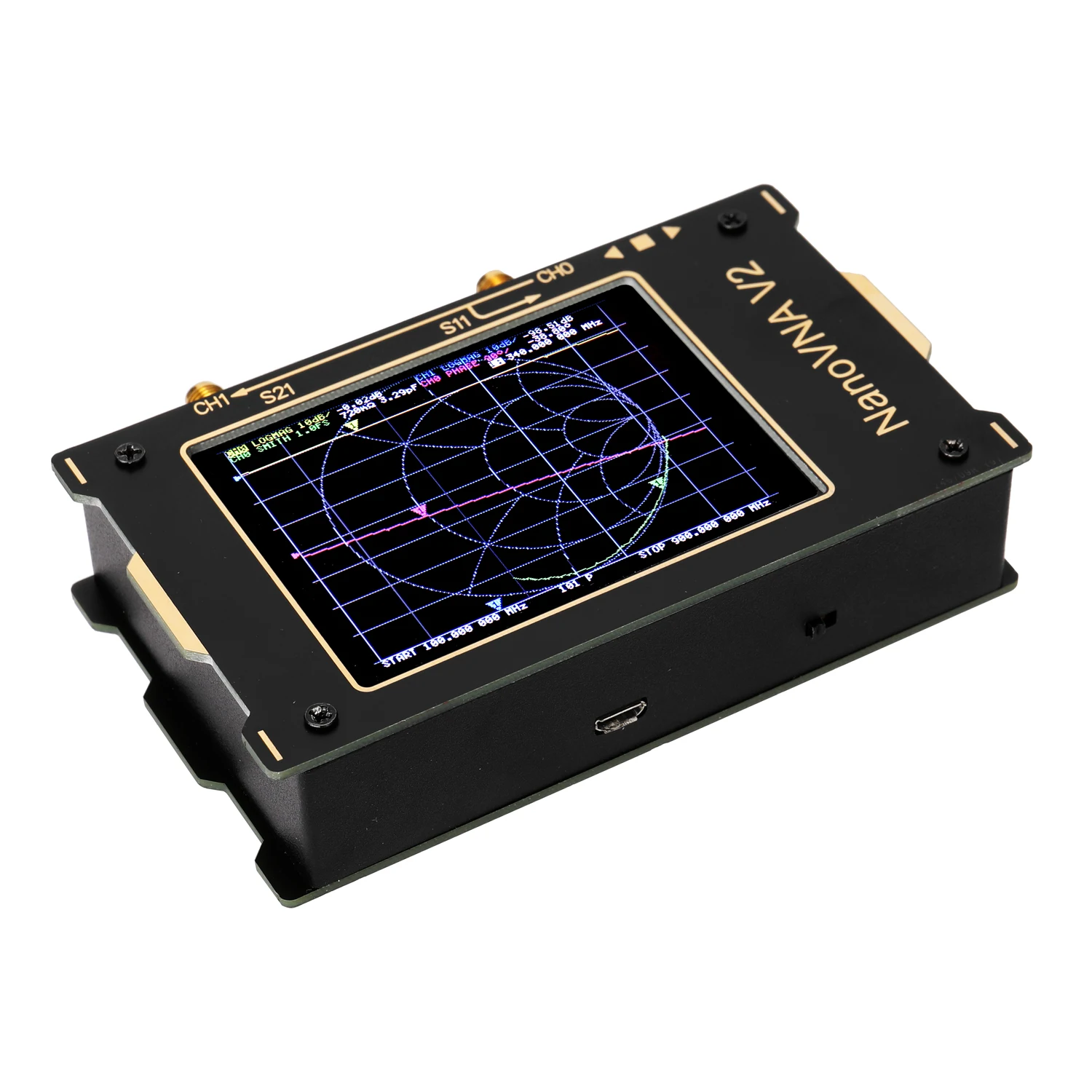

Векторный анализатор сети 3G S A 2 NanoVNA V2 цифровой нано тестер MF HF VHF UHF USB логической

Векторный анализатор сети 3G S A 2 NanoVNA V2 цифровой нано тестер MF HF VHF UHF USB логической

Стиль 1:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, прост в эксплуатации и переноске.
С корпусом, 2,8 дюймов ЖК-дисплей сенсорным экраном дисплеем.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

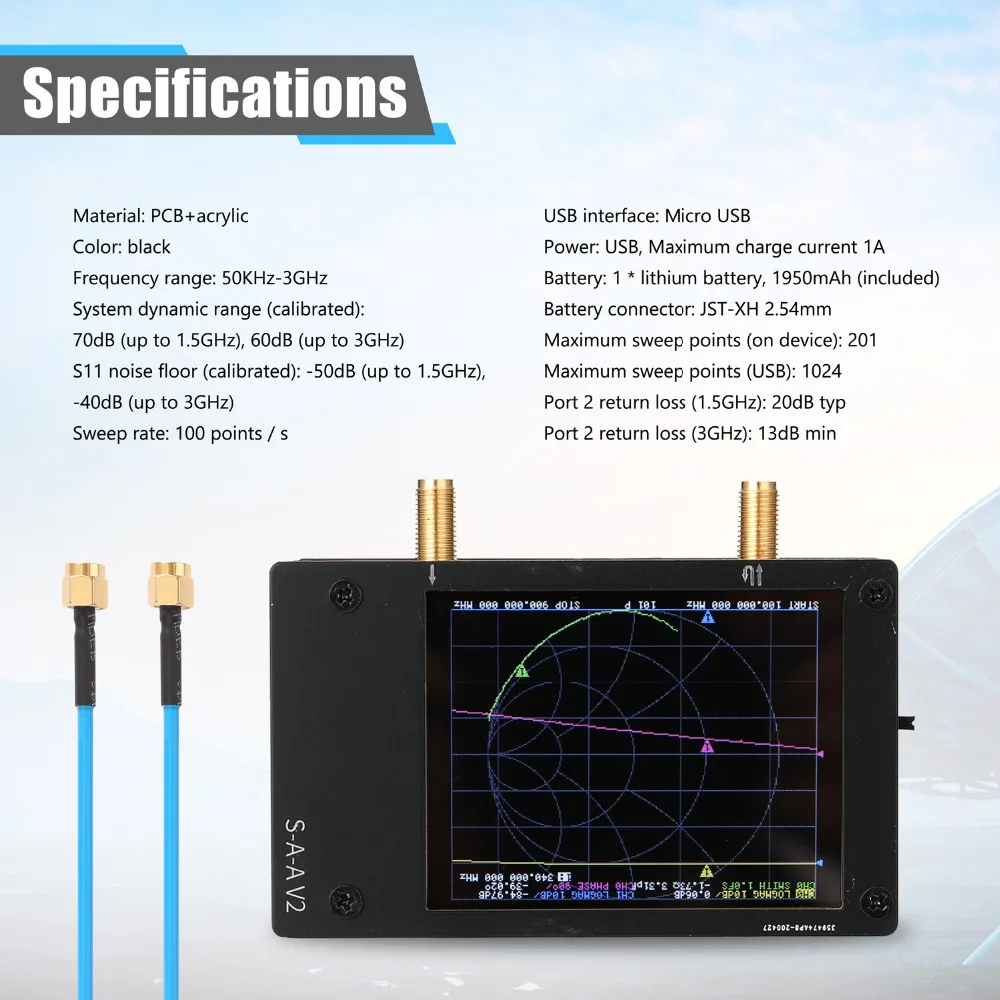

Характеристики:
Материал: PCB + акрил
Цвет: черный
Частотный диапазон: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/с
Дисплей: 2,8 ", 320*240
Интерфейс USB: Micro USB
Мощность: USB, максимальный ток зарядки 1A
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Батарея Разъем: JST-XH 2,54 мм
Максимальное количество точек подметания (на устройстве): 201
Максимальное количество точек подметания (USB): 1024
Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typ
Порт 2 обратная потеря (3 ГГц): 13 дБ мин
Размер посылка: 170*100*35 мм/6,7*3,9 * 1.4in
Посылка Вес: 225 г/7,9 унции

Примечание:
1. VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. nanovna-saver: //github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/ra w/master/ug1101.pdf

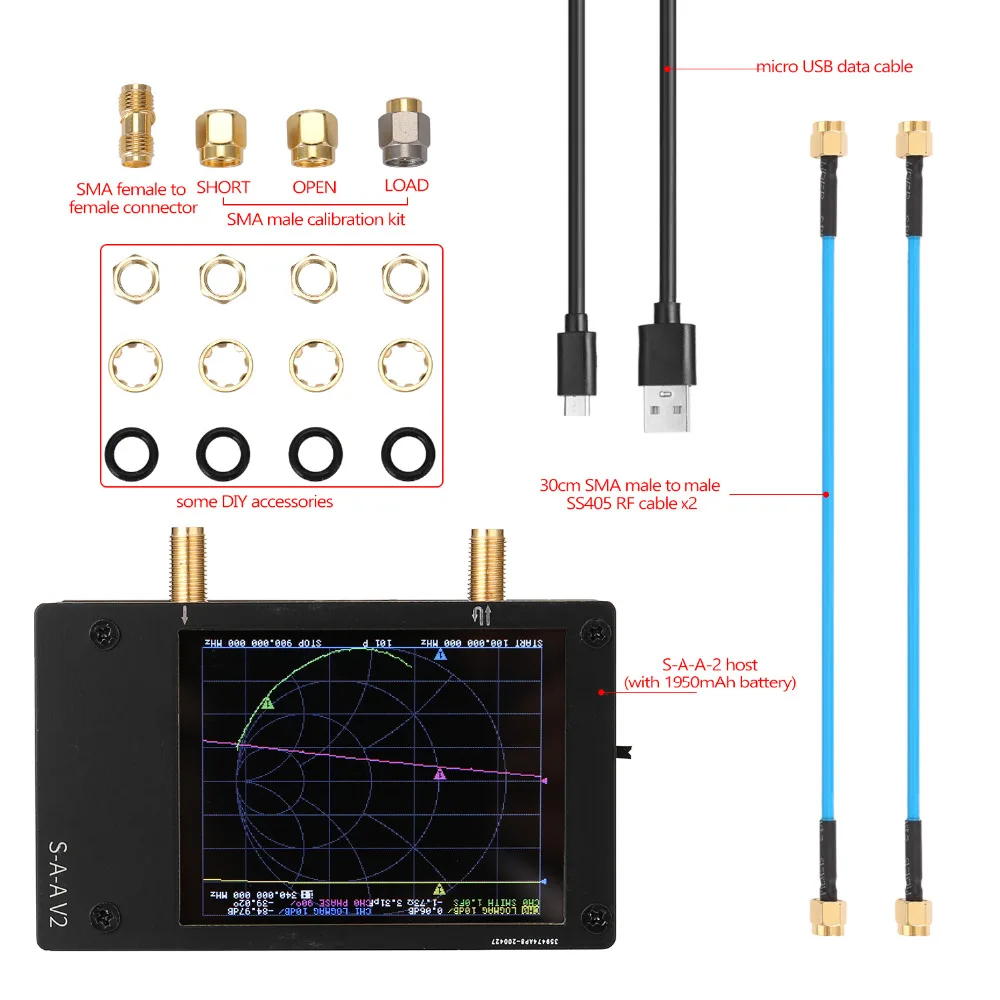

Упаковочный лист:
1 * S-A-A-2 хост (с аккумулятором 1950 мАч)
1 * Micro USB кабель для передачи данных
2*300 мм SMA Штекерный SS405 RF кабель

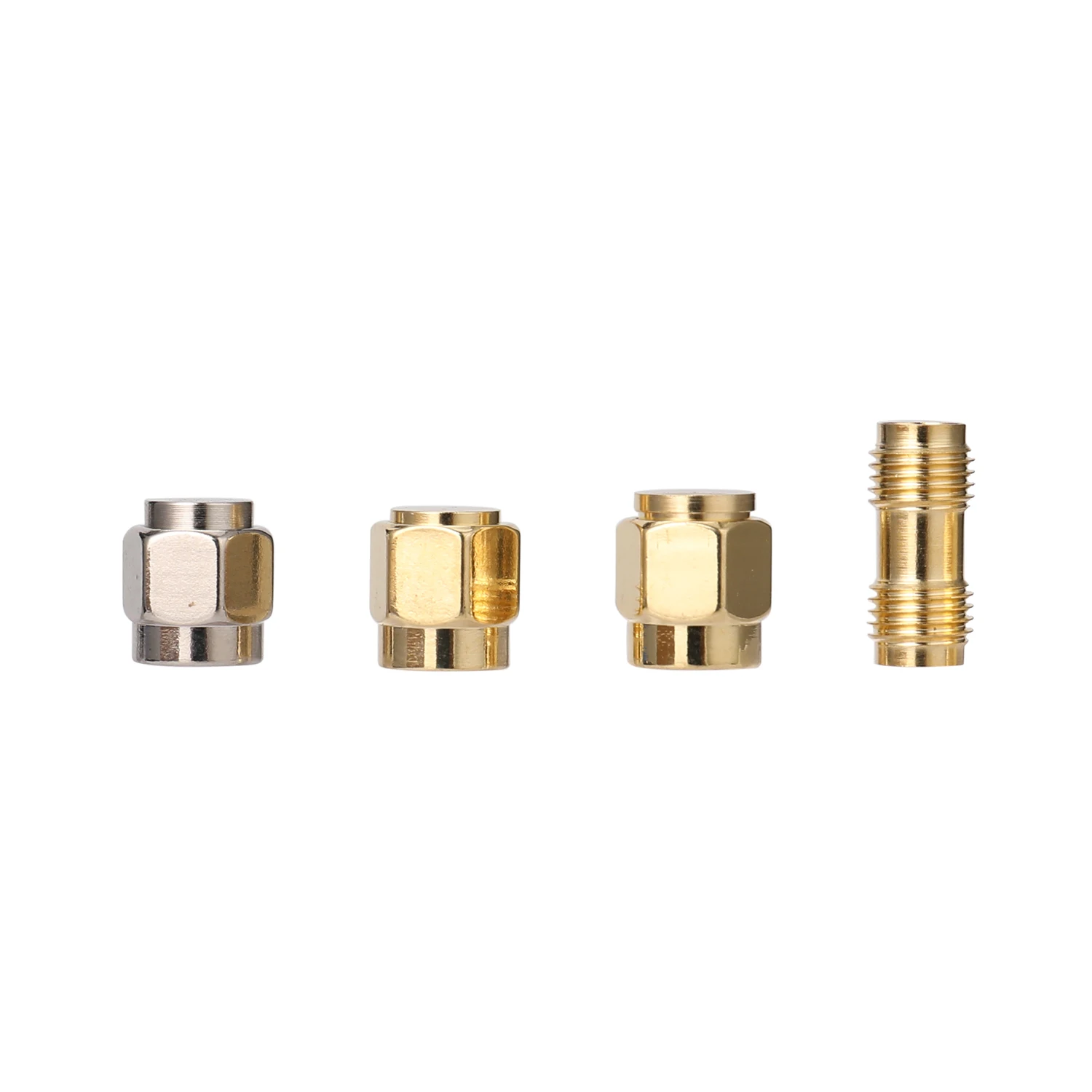

1 * SMA Мужской калибровочный набор-открытый
1 * SMA Мужской калибровочный набор-короткий
1 * SMA Male калибровочный набор-нагрузка
1 * SMA Гнездовой разъем
1 * набор аксессуаров

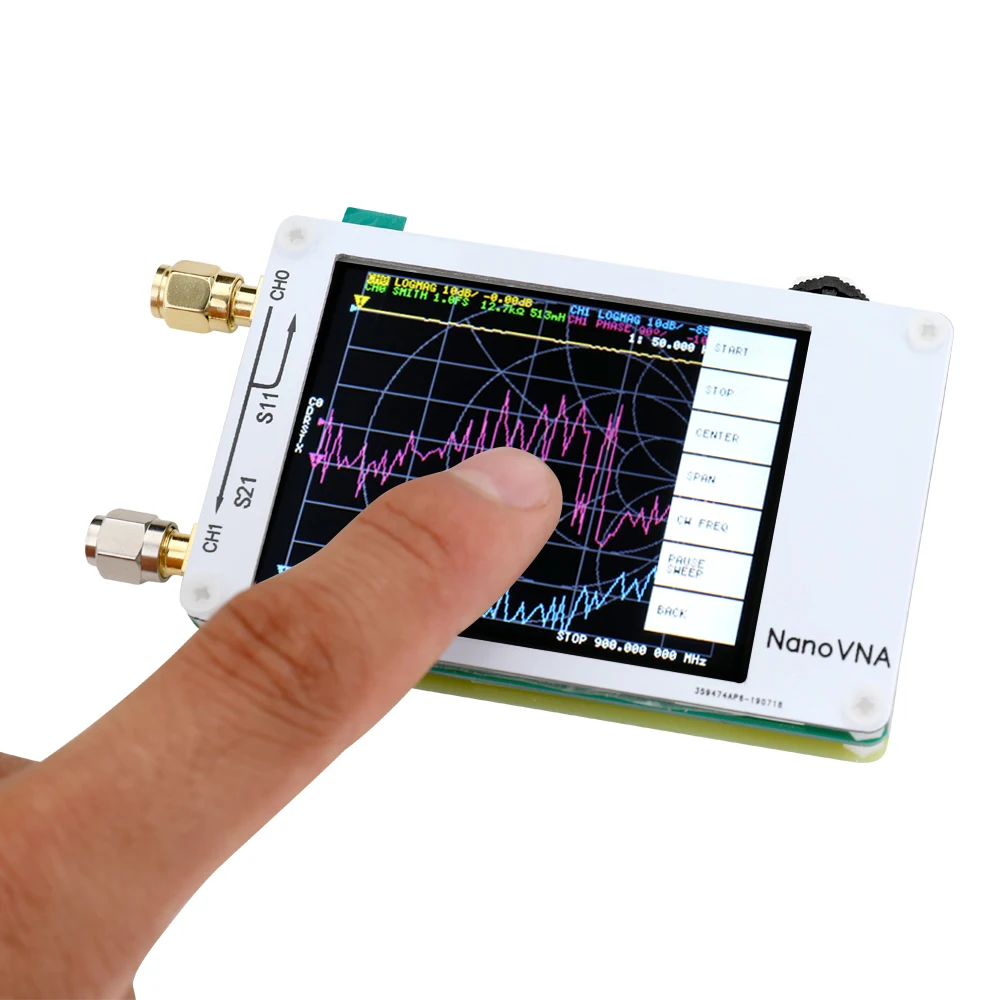

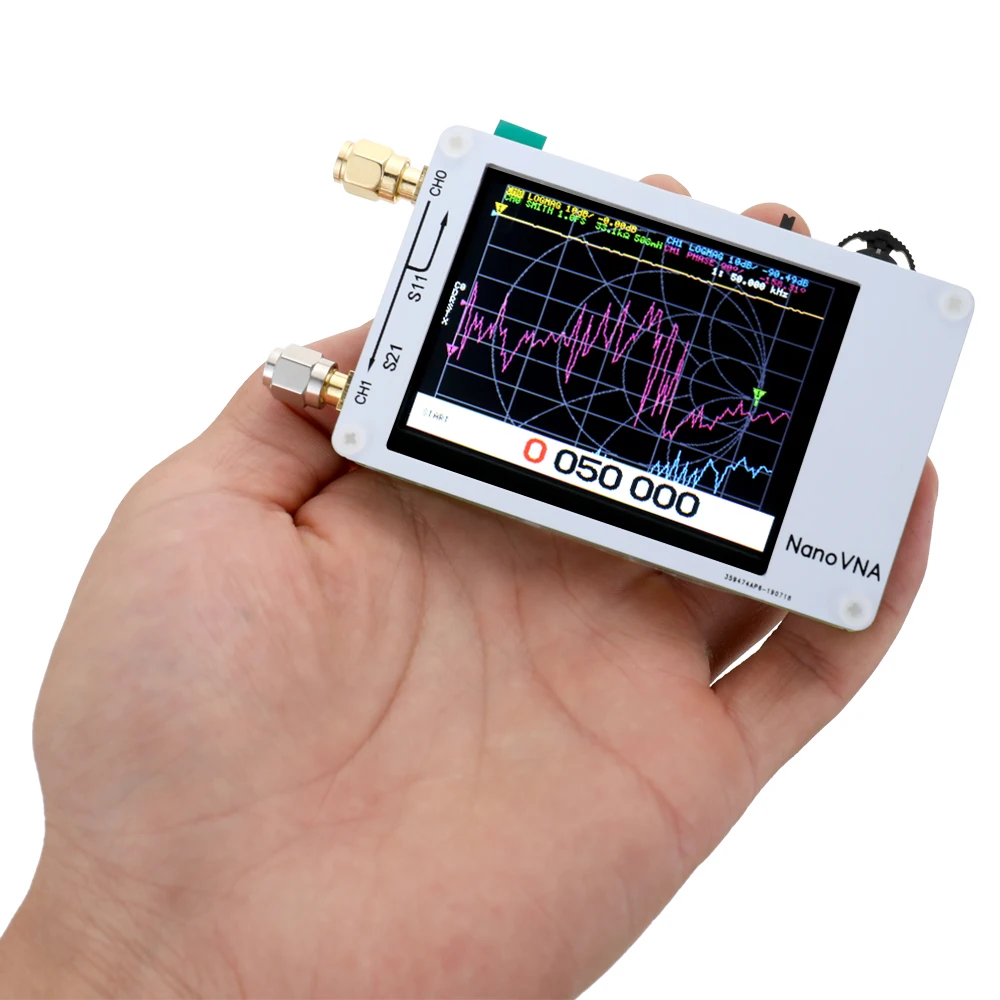

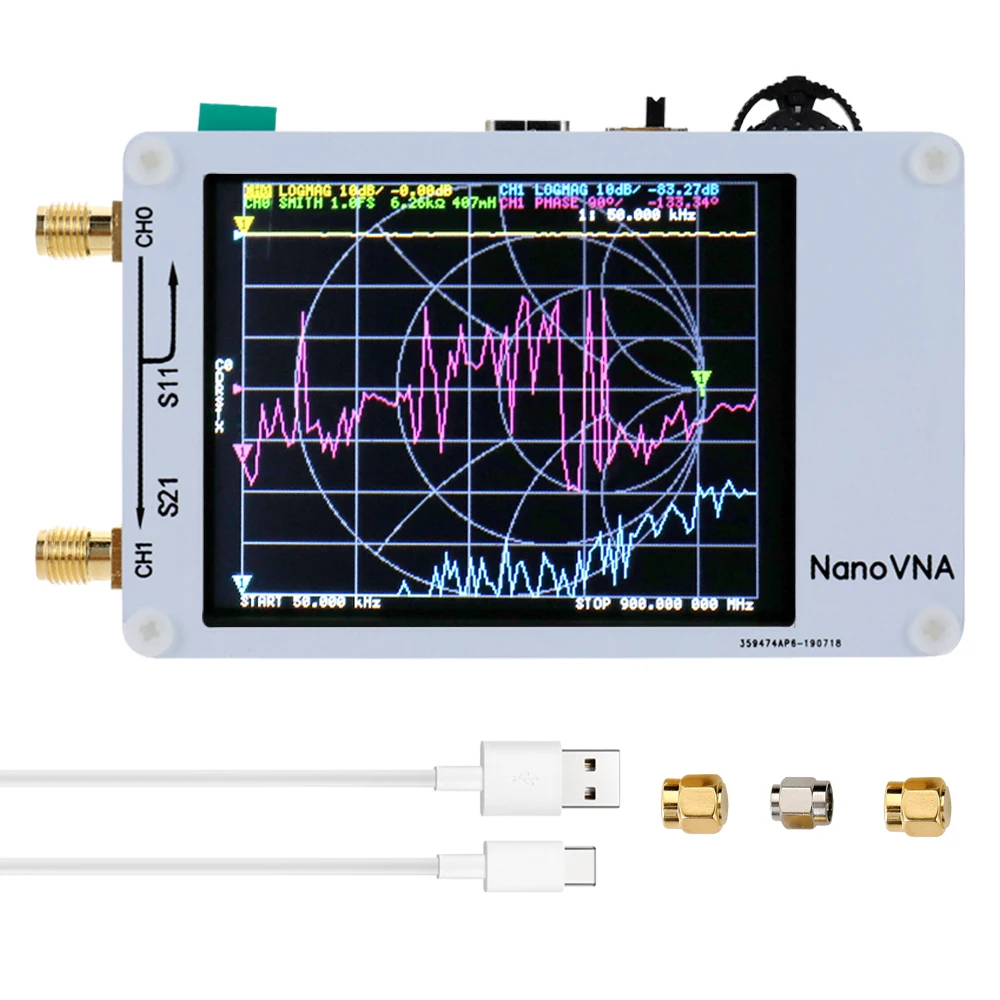

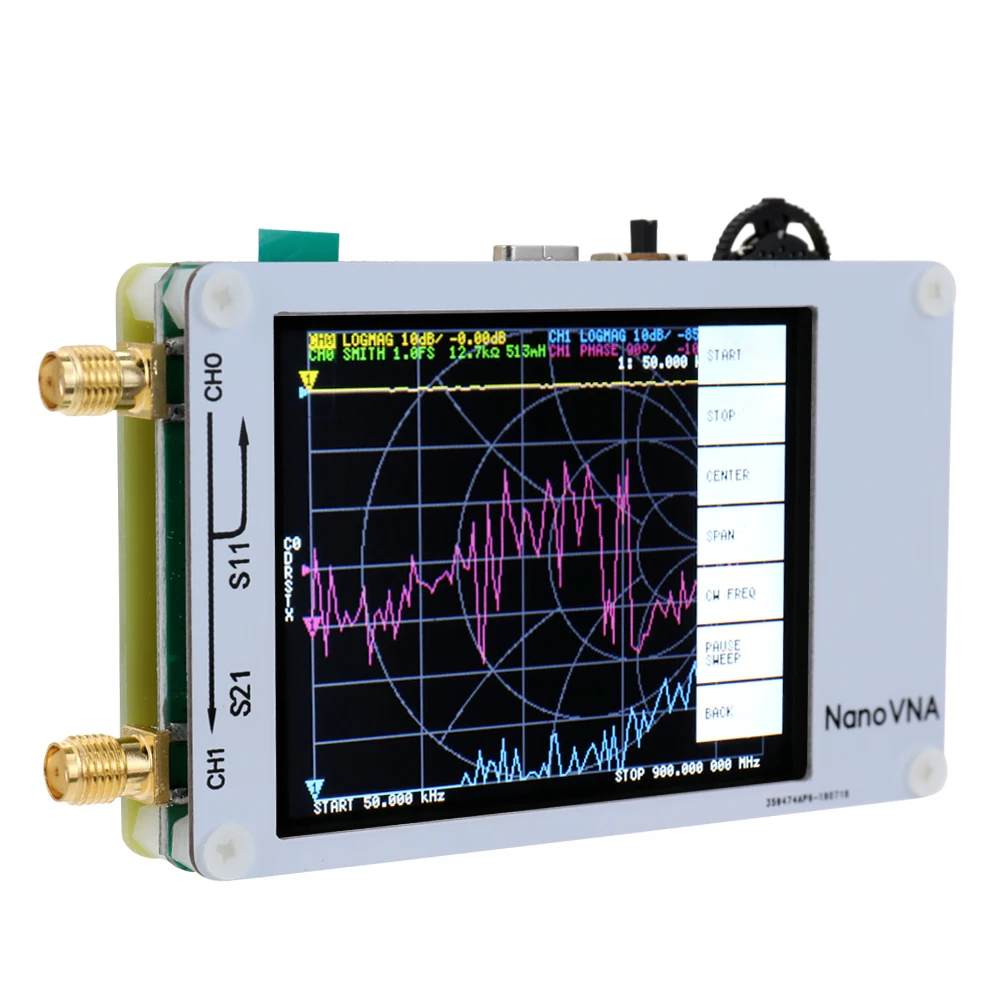

Стиль 2:

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Это в основном для изучения клиентов, которые могут DIY.
Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах.
Частотный диапазон 50k-300MHz прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Характеристики:
Материал: PCB
Цвет: белый
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Измерение-диапазон: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включить расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
USB: 5 в 120 мА
Батарея: 1 * литиевая батарея Батарея, 3,7 V, 450 мА · ч (входит в комплект)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Посылка Размер: 190*100*30 мм/7,5*3,9 * 1.2in
Посылка Вес: 156 г/5,5 унции

Посылка:
1 * хост
1 * USB Type-C кабель для передачи данных
1 * SMA Гнездовой разъем

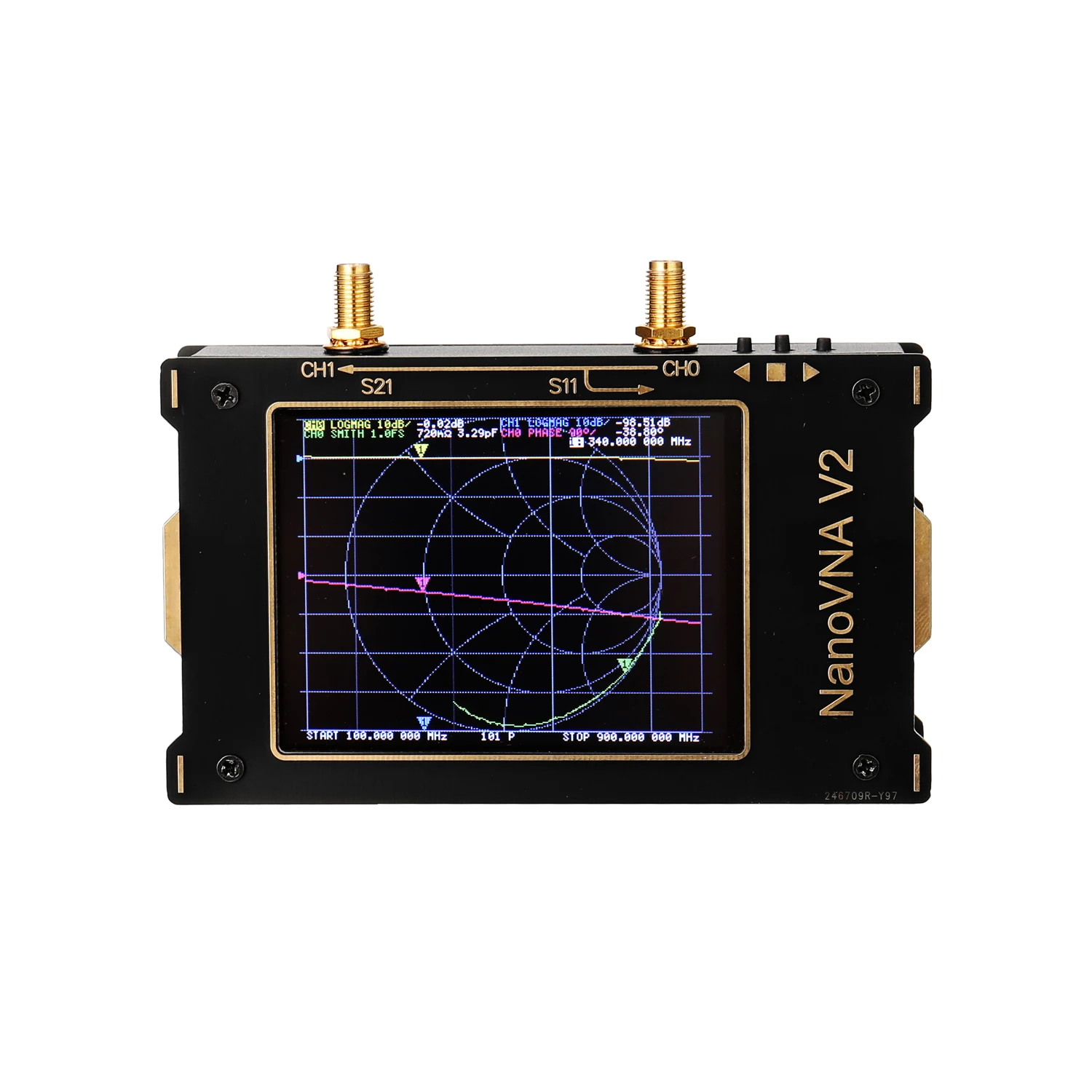

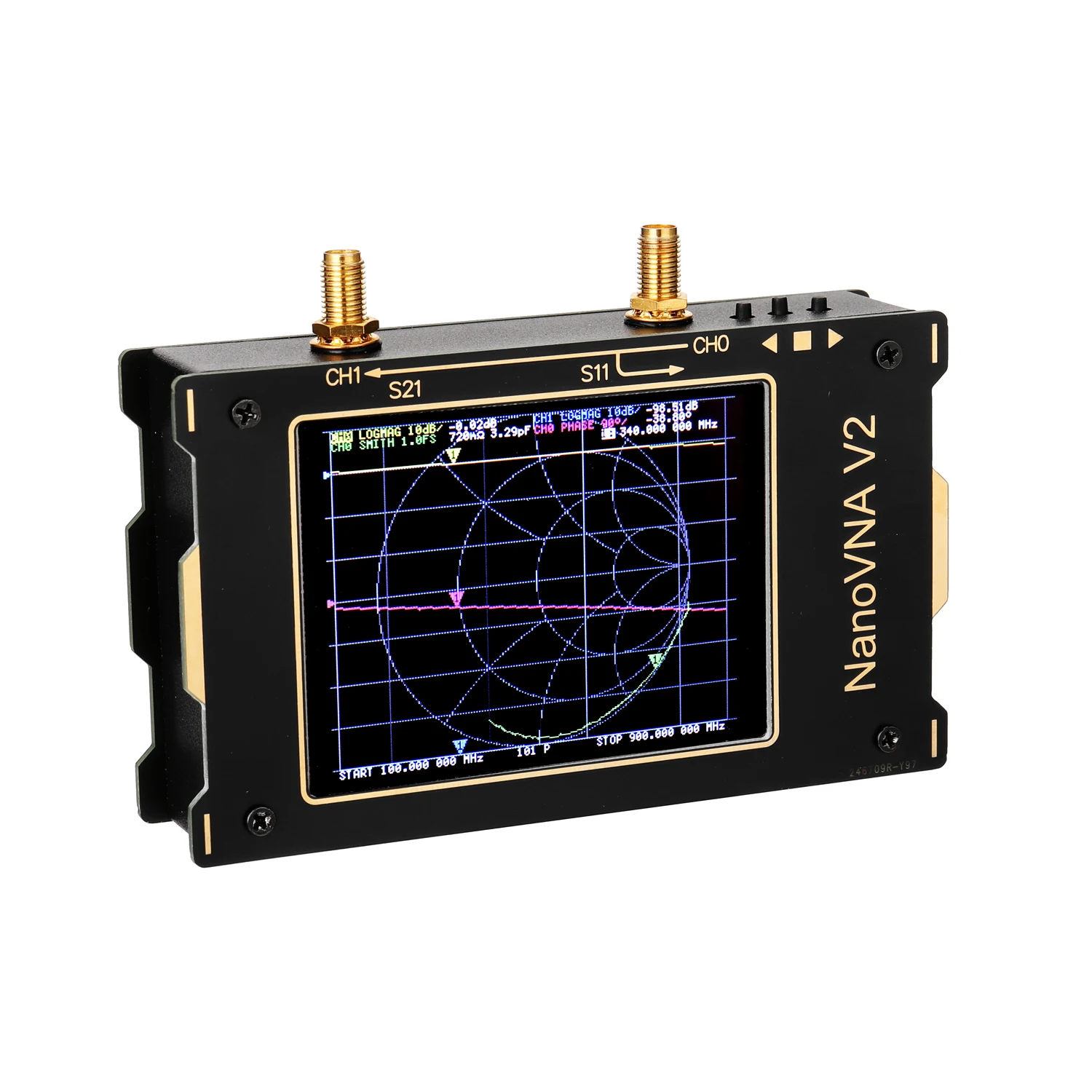

Стиль 3:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Металлический корпус, 3,2-дюймовый большой экран является более точным для прикосновения, просты в эксплуатации, нет необходимости подключать питание, избавьтесь от кандалов кабель для передачи данных, и может использоваться отдельно.

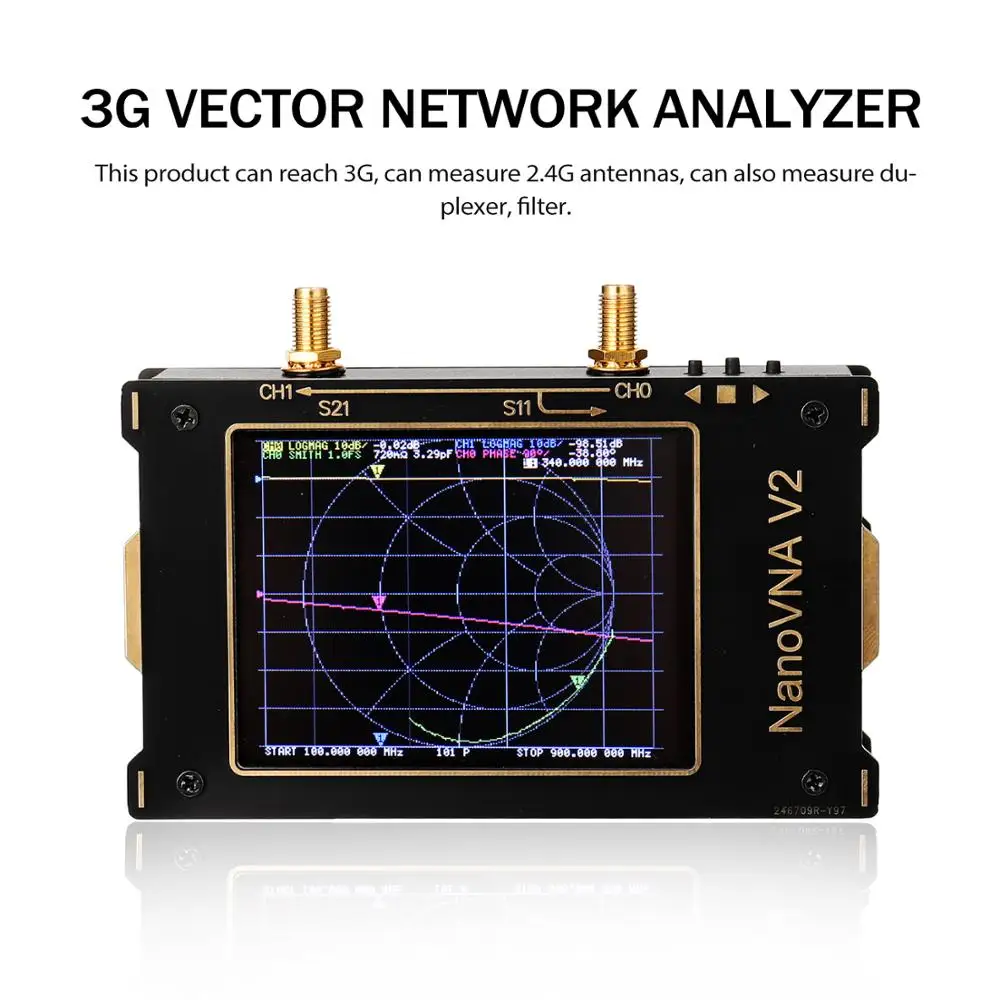

Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять duplexer, фильтр.

Характеристики:
Материал: PCB + металл
Основной цвет: черный + золотой
Диапазон измерения частоты: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (после калибровки): 70dB (50k до 1,5 ГГц); 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (после калибровки): -50dB (до 1,5 ГГц); -40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/сек
Точки развертки (на устройстве): 10-201 точки, регулируемые
Точки развертки (USB): 1-1024 точек, регулируемые
Мощность Блок питания: USB, 4,6 V-5,5 V
РЧ порт: SMA
Интерфейс USB: Micro USB
Дисплей экран: 3,2 дюйма на тонкопленочных транзисторах на тонкоплёночных транзисторах
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Порты и разъёмы 2 обратные потери: ≥ 13dB (с тактовой частотой до 3 ГГц), 20dB (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃

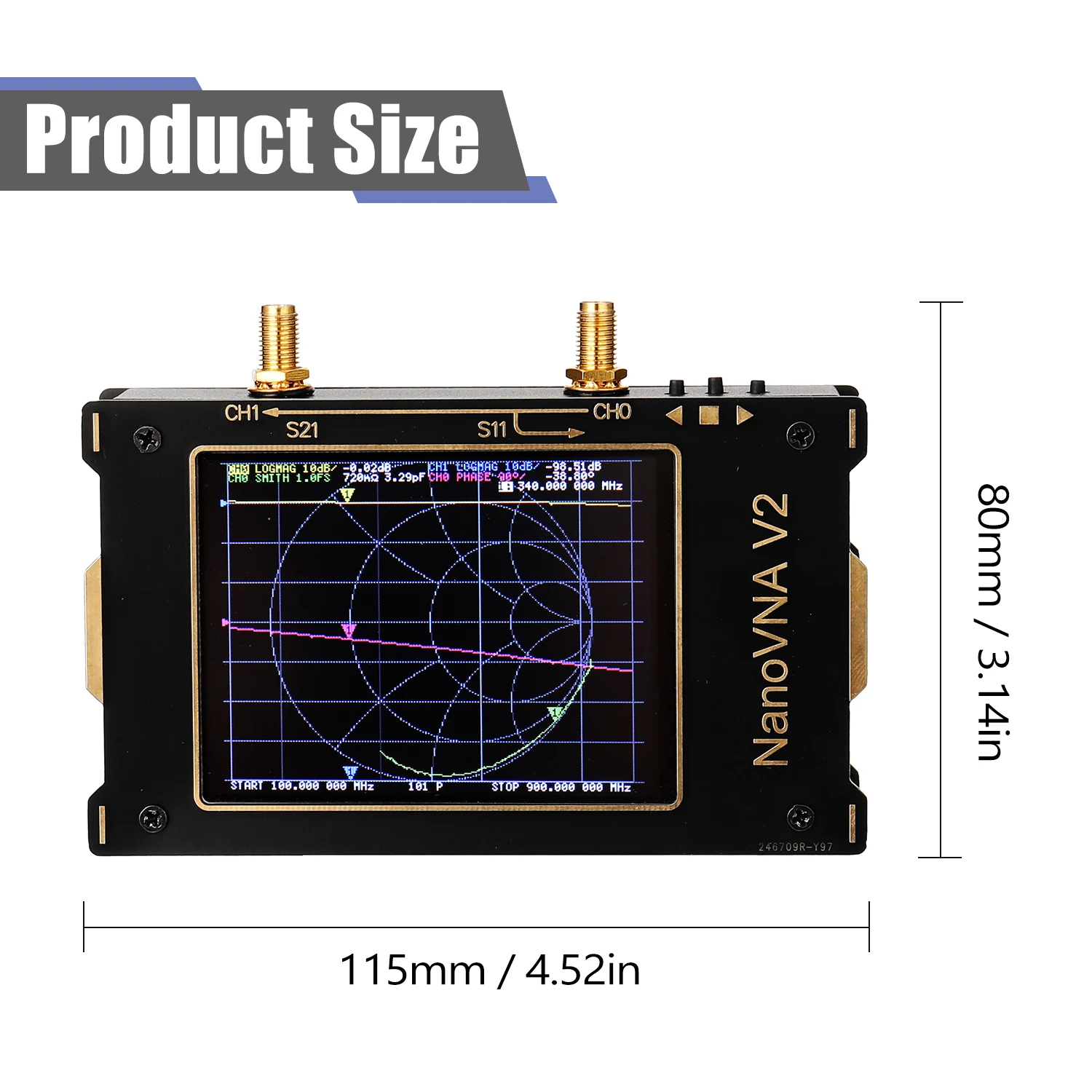

Размер изделия: 115*80*27 мм/4,5*3,1 * 1.1in
Размер посылка: 180*120*35 мм/7,1*4,7 * 1.4in
Посылка Вес: 330 г/11,6 унции

Примечание:
1. Загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/master/ug1101.pdf

Упаковочный лист:
1 * Векторный анализатор сети
2*300 мм RF кабель SS405 SMA двойная Мужская игла
1 * USB кабель для передачи данных
1 * набор калибровки (нагрузка 50Ω)
1 * набор калибровки (короткий)
1 * набор калибровки (Открытый)
1 * SMA Гнездовой разъем

Стиль 4:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, прост в эксплуатации и переноске.

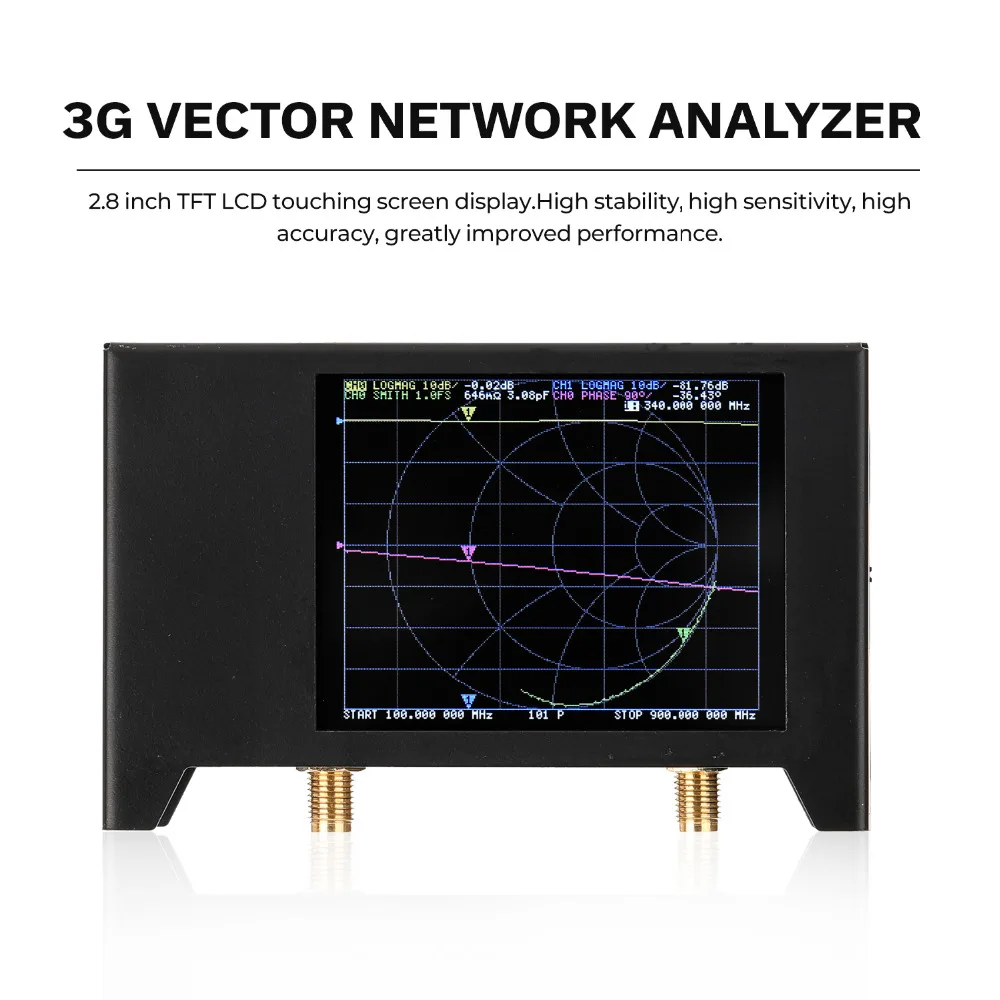

2,8 дюймов TFT ЖК-дисплей сенсорным экраном дисплеем.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Сумка для хранения EVA удобна для хранения и переноски.

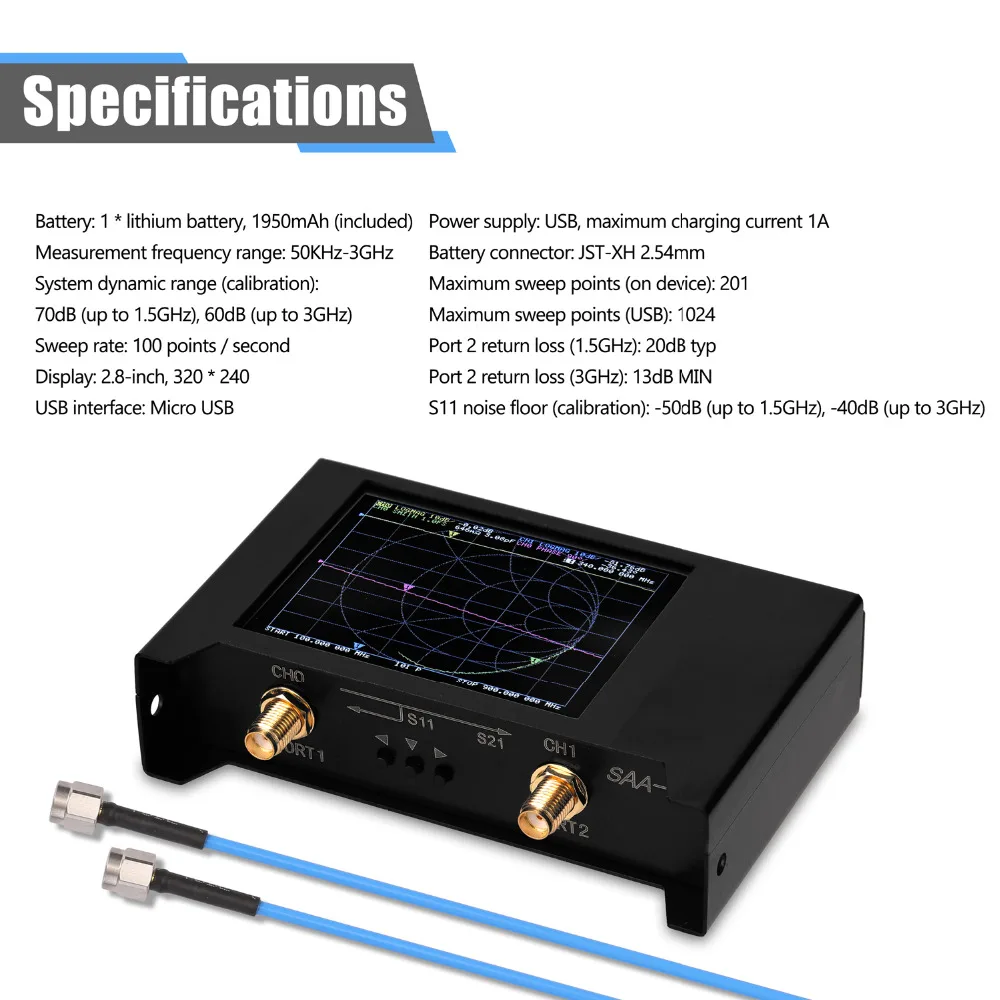

Характеристики:
Основной материал: PCB + железо
Цвет: черный
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Диапазон измерения частоты: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/сек
Дисплей: 2,8 дюймов, 320*240
Интерфейс USB: Micro USB
Источник питания: USB, максимальный зарядный ток 1A
Батарея Разъем: JST-XH 2,54 мм
Максимальное количество точек подметания (на устройстве): 201
Максимальное количество точек подметания (USB): 1024
Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typ
Порт 2 обратная потеря (3 ГГц): 13 дБ мин
Размер посылка: 160*110*55 мм/6,3*4,3 * 2.2in
Посылка Вес: 365 г/12,9 унции

Примечание:
VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases

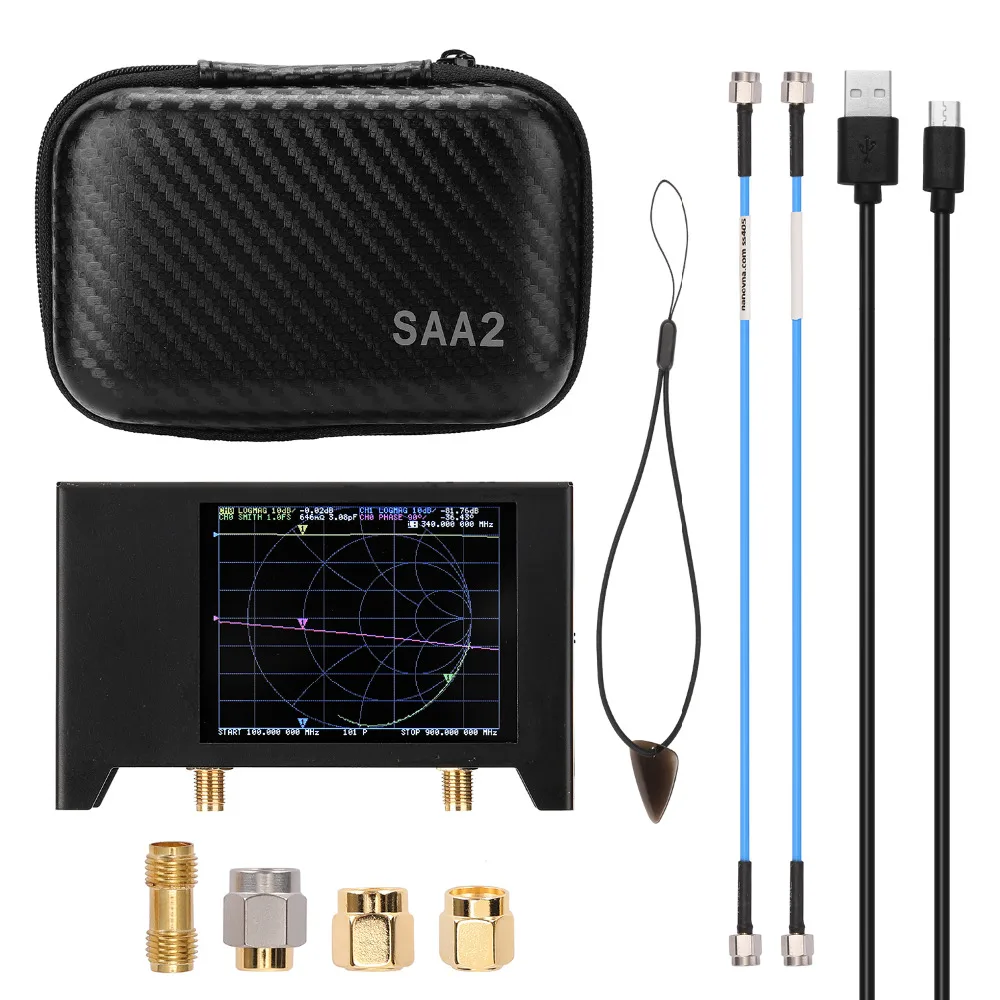

Упаковочный лист:
1 * S-A-A-2 хост
1 * USB кабель
2*300 мм SMA Штекерный SS405 RF кабель
1 * SMA простой набор калибровки открыть
1 * SMA простой набор калибровки короткий
1 * SMA Простая калибровка набор нагрузки
1 * SMA Гнездовой разъем
1 * сумка для хранения EVA
1 * платформа
