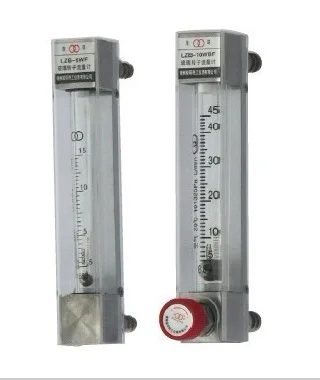

LZB-10WB micro flow стеклянный роторный расходомер газа и жидкости | Дом сад

LZB-10WB micro flow стеклянный роторный расходомер газа и жидкости | Дом сад

Тип 1 жидкость 0.1-1л/мин
Тип 2 жидкость 0,16-1,6 л/мин
Тип 3 газ 3-30 л/мин
Тип 4 газ 5-45л/мин
Type5 3H2 + N2 7-70L/мин

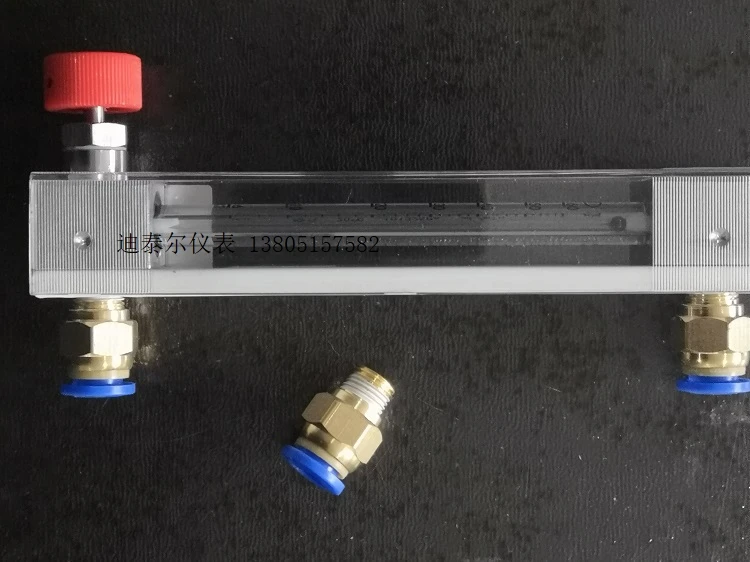

LZB-( )W(B)(F) стеклянный роторный расходомер

Эта серия расходомера используется для обнаружения и регулировки небольшого потока, преимущества компактной конструкции, разделена на регулирующий клапан (тип WB), а не регулирующий клапан (тип W) два. Он также может производить коррозионно-стойкий тип в соответствии с использованием клиента (тип WBF и WF). Режимы подключения разделены на соединение шланга и винтовое соединение.

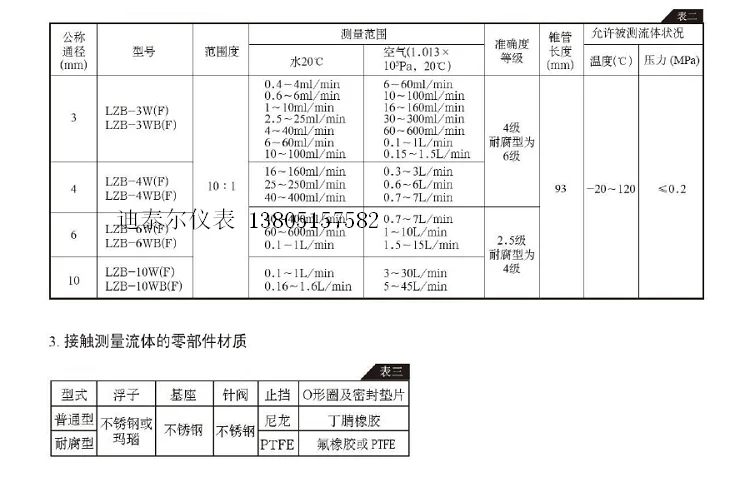

1. Характеристики модели и Основные технические параметры

Номинальная мощность

Путь DN

Мм

Модель

В ассортименте градусов

Диапазон измерений

Класс точности

Длина конусной трубки мм

Допускается измерение состояния жидкости

Вода (20 ℃)

Воздух (1,013 × 10 5 Pa20 ℃)

Температура

Давление МПа

3

LZB-3W(F)

LZB-3WB(F)

10:1

0,4 ~ 4l/ Мин

0,6 ~ 6 мл/ Мин

1 ~ 10 мл/ Мин

2,5 ~ 25 мл/ Мин

4 ~ 40 мл/ Мин

6 ~ 60 мл/ Мин

10 ~ 100 мл/ Мин

6 ~ 60 мл/ Мин

10 ~ 100 мл/ Мин

16 ~ 160 мл/ Мин

0,03 ~ 0.3L/ Мин

0,06 ~ 0.6L/ Мин

0,1 ~ 1L/ Мин

0,15 ~ 1.5L/ Мин

4 этап

Коррозионностойкий Тип 6 стадий

100

-20 ~ 120 ℃

≤ 0,2

4

LZB-4W(F)

LZB-4WB(F)

16 ~ 160 мл/ Мин

25 ~ 250 мл/ Мин

40 ~ 400 мл/ Мин

0,3 ~ 3L/ Мин

0,6 ~ 6L/ Мин

0,7 ~ 7L/ Мин

4 этап

Коррозионностойкий Тип 6 стадий

6

LZB-6W(F)

LZB-6WB(F)

40 ~ 400 мл/ Мин

60 ~ 600 мл/ Мин

0,1 ~ 1L/ Мин

0,7 ~ 7L/ Мин

1 ~ 10L/ Мин

1,5 ~ 15L/ Мин

2,5 этап

Коррозионностойкий Тип 4 стадии

10

LZB-10W(F)

LZB-10WB(F)

0,1 ~ 1L/ Мин

0,16 ~ 1.6L/ Мин

3 ~ 30L/ Мин

5 ~ 45L/ Мин

100

2. Размер соединения формы и установки:

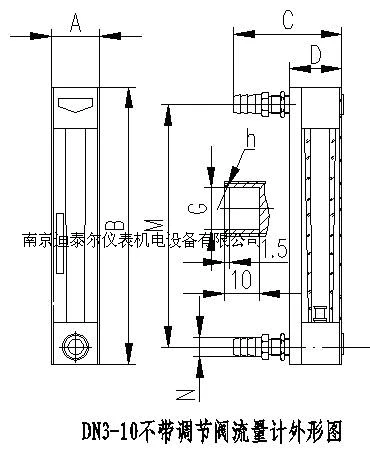

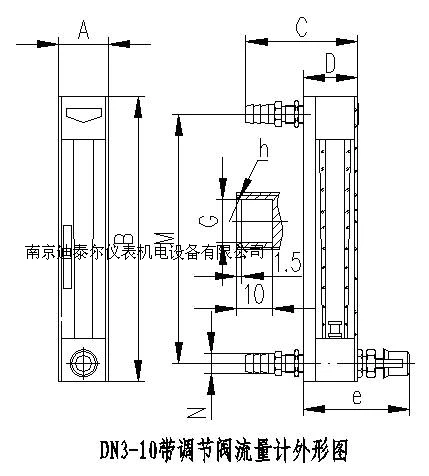

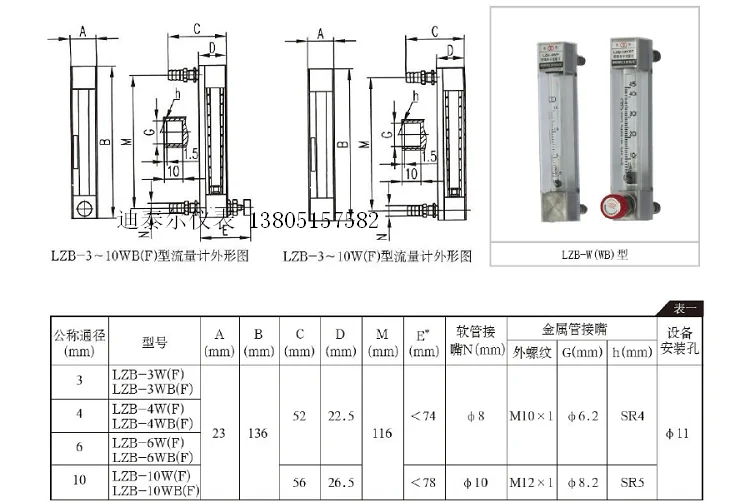

Расходомер с регулирующим клапаном (тип WB), а не регулирующим клапаном (тип W) двух форм, см. Рис. 1 для его контуров, рис. II, Таблица Размеров установки и соединения 1

Диаграмма I

Рисунок II

Стол-1 шт.

Единица измерения: мм

Модель

А

B

C

D

М

E *

Шланговый наконечник

N

Металлическая труба сопла

Оборудование с отверстием для крепления

Наружная резьба

G

H

LZB-3W(F)

LZB-3WB(F)

23

136

52

22,5

116

<74

Φ 8

M10 * 1

Φ 6,2

SR4

Φ 11

LZB-4W(F)

LZB-4WB(F)

LZB-6W(F)

LZB-6WB(F)

LZB-10W(F)

LZB-10WB(F)

56

26,5

<78

Φ 10

M12 * 1

Φ 8,2

SR5

Примечание: * WB эта тема описывает, как добавить

3. Материал компонентов для расходомера контактная измерительная жидкость

Поплавок

Основание

Игольчатый клапан

Stop

Уплотнительное кольцо и уплотнительная прокладка

Обычный тип

Нержавеющая сталь или Агата

Латунный хромированный смеситель

Из нержавеющей стали

Нейлон

Резина

Устойчивость к коррозии

Из нержавеющей стали

PTFE

Фторсодержащий каучук

LZB/LZJ (DN4-10) стеклянный роторный расходомер

Эта серия расходомера имеет простую структуру, сильные, низкие потери давления и т. Д. Коррозионностойкий Тип изготовлен из нержавеющей стали или пластика с фторопластом, уплотнительные детали могут быть фторированной резины или тефлона и т. д., наиболее часто используемая кислота, основание, окисляющее вещество, органические растворители обладают сильной коррозионной стойкостью. DN4-10 соединение шланга, также может быть спроектировано в соответствии с потребностями заказчика. Производство специальных методов установки.

1. См. Следующую таблицу для спецификации модели и основных параметровЕдиница измерения: мм

Номинальное отверстие (мм)

Модель

Диапазон измерений

Класс точности

Допускается измерение состояния жидкости

Вода 20 ℃

Воздух 20 ℃ 101325Pa

Температура (℃)

Номинальное давление (МПа)

4

LZB-4

LZB-4F

1 ~ 10 л/ч

1,6 ~ 16L/ч

2,5 ~ 25 л/ч

16 ~ 160 л/ч

25 ~ 250 л/ч

40 ~ 400л/ч

4 этап

Коррозионностойкий Тип 6 стадий

-20 ~ 120

≤ 1

6

LZJ-6

LZJ-6F

2,5 ~ 25 л/ч

4 ~ 40 л/ч

6 ~ 60 л/ч

40 ~ 400л/ч

60 ~ 600л/ч

100 ~ 1000л/ч

2,5 этап

Коррозионностойкий Тип 4 стадии

10

LZJ-10

LZJ-10F

6 ~ 60 л/ч

10 ~ 100 л/ч

16 ~ 160 л/ч

100 ~ 1000л/ч

160 ~ 1600л/ч

250 ~ 2500л/ч

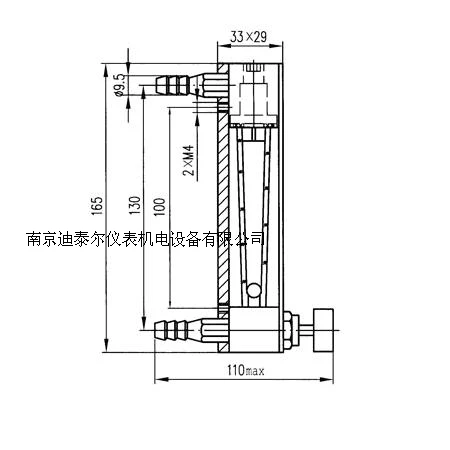

2. Форма, способ установки и подключения и размер соединения:

Единица измерения: мм

3. Материал компонентов для расходомера контактная измерительная жидкость

Детали имя

В обычном материале

Материал коррозионной стойкости

Игольчатый клапан

Из нержавеющей стали

Игольчатый клапан сиденья

Латунный хромированный смеситель

Из нержавеющей стали

Нижний Базовый

Латунный хромированный смеситель

Из нержавеющей стали

Stop

PTFE

Топ натяжитель

Латунный хромированный смеситель

Из нержавеющей стали

Перегородка

Латунный хромированный смеситель

Из нержавеющей стали

Верхнее основание

Латунный хромированный смеситель

Из нержавеющей стали

Уплотнительная пластина

Резина

Фторсодержащий каучук

Конусообразная труба

Боросиликатного стекла

Поплавок

Нержавеющая сталь или Агата

Сопло

Латунный хромированный смеситель

Из нержавеющей стали

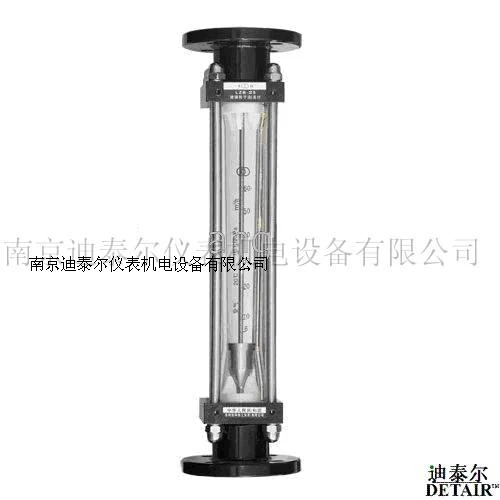

LZB/LZJ (DN15-100) рулевой расходомер

Штанга расходомера имеет простую структуру, сильный, низкое давление потери и т. Д. Коррозионностойкий Тип изготовлен из нержавеющей стали или пластика с фторопластом, уплотнительные детали могут быть фторированной резины или тефлона и т. д., наиболее часто используемая кислота, основание, окисляющее вещество, органические растворители обладают сильной коррозионной стойкостью. DN4-10 соединение шланга, также может быть спроектировано в соответствии с потребностями заказчика. Производство специальных методов установки.

1. Характеристики модели и Основные технические параметры

Номинальное отверстие (мм)

Модель

Диапазон измерений

Класс точности

Допускается измерение состояния жидкости

Вода 20 ℃

Воздух 20 ℃ 101325Pa

Температура (℃)

Номинальное давление (МПа)

15

LZB-15

LZB-15F

10 ~ 100 л/ч

16 ~ 160 л/ч

25 ~ 250 л/ч

40 ~ 400л/ч

60 ~ 600л/ч *

0,25 ~ 2.5m м3/ч

0,4 ~ 4m м3/ч

0,6 ~ 6m м3/ч

1,2 ~ 12m м3/ч

2 ~ 20 м 3/ч *

2,5 этап

Коррозионностойкий Тип 4 стадии

-20 ~ 120

≤ 0,6

25

LZB-25

LZB-25F

40 ~ 400л/ч

60 ~ 600л/ч

100 ~ 1000л/ч

160 ~ 1600л/ч

250 ~ 2500л/ч *

1 ~ 10m м3/ч

1,6 ~ 16m м3/ч

2,5 ~ 25m м3/ч

5 ~ 50m м3/ч

6 ~ 60 м 3/ч *

1,5 этап

Коррозионностойкий Тип 4 стадии

40

LZB-40

LZB-40F

160 ~ 1600л/ч

250 ~ 2500л/ч

400 ~ 4000л/ч *

4 ~ 40m м3/ч

6 ~ 60m м3/ч

12 ~ 120 м 3/ч *

50

LZB-50

LZB-50F

400 ~ 4000л/ч

600 ~ 6000л/ч

1000 ~ 10000л/ч *

10 ~ 100m м3/ч

16 ~ 160m м3/ч

30 ~ 300 м 3/ч *

80

LZB-80

LZB-80F

1000 ~ 10000л/ч

1600 ~ 16000л/ч

2500 ~ 25000л/ч

3600 ~ 36000л/ч *

25 ~ 250m м3/ч

40 ~ 400m м3/ч

60 ~ 600m м3/ч

100 ~ 1000м 3/ч *

≤ 0,4

100

LZB-100

LZB-100F

5 ~ 25m м3/ч

8 ~ 40m м3/ч

20 ~ 60m м3/ч

40 ~ 100 м 3/ч *

120 ~ 600m м3/ч

200 ~ 1000m м3/ч

600 ~ 1600m м3/ч

1200 ~ 3000м 3/ч *

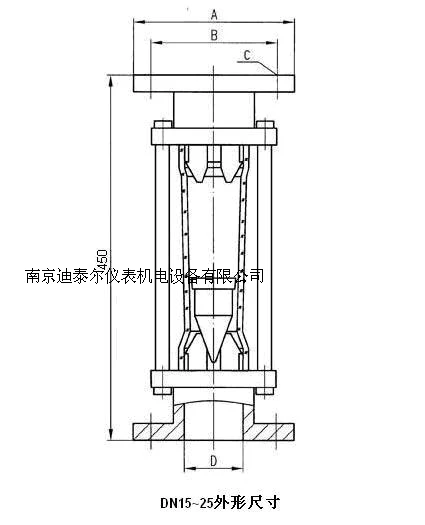

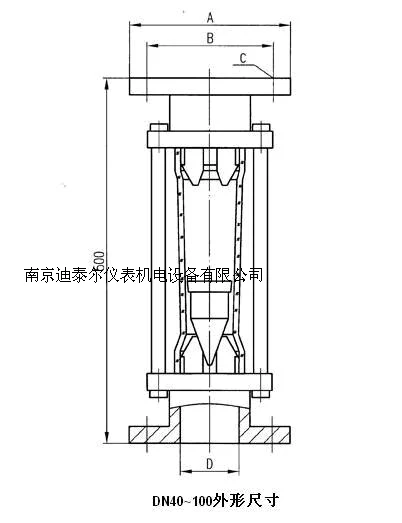

2. Размер соединения формы и установки

Номинальное отверстие (мм)

А

B

C

D

15

Φ 95

Φ 65

4- Φ 14

Φ 15

25

Φ 115

Φ 85

Φ 25

40

Φ 145

Φ 110

4- Φ 18

Φ 40

50

Φ 160

Φ 125

Φ 50

80

Φ 185

Φ 150

Φ 80

100

Φ 205

Φ 170

Φ 100

Примечание: стандартный фланец GB/T9119-2000, также может быть настроен в соответствии с требованиями пользователя.

3. Материал компонентов для расходомера контактная измерительная жидкость

Детали имя

В обычном материале

Материал коррозионной стойкости

Уплотнительная пластина

Резина

Фторсодержащий каучук

Конусообразная труба

Боросиликатного стекла

Поплавок

Нержавеющая сталь, алюминий, ПТФЭ

Аутсорсинг фторопласта

Stop

Нейлон

PTFE

Основание

Литой железный с покрытием антисептик краска

Чугунная подкладка из фторпластика
