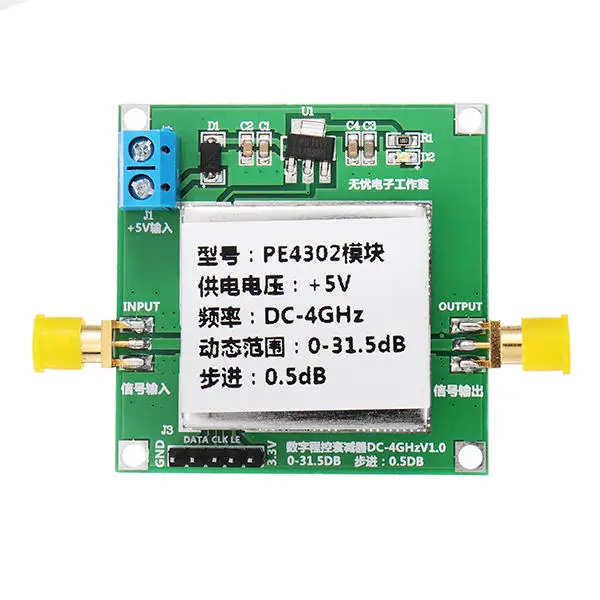

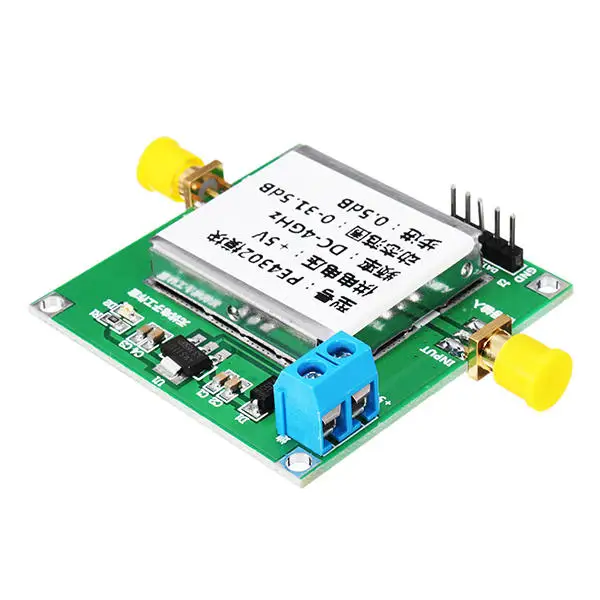

DC 5 В PE4302 цифровой РЧ шаг аттенюатор модуль 4 ГГц 0 31 5дб 0.5дб Высокая

DC 5 В PE4302 цифровой РЧ шаг аттенюатор модуль 4 ГГц 0 31 5дб 0.5дб Высокая

Особенности:

PE4302-это высокая линейность, 6-битный радиочастотный цифровой шаг аттенюатор (DSA), охватывающий диапазон затухания 31,5 дБ в шагом 0,5 дБ.
Этот радиочастотный DSA 50 Ом обеспечивает параллельный и последовательный интерфейс управления CMOS работает на одном 3-вольтовом источнике питания и поддерживает
Высокая точность затухания над частотой и температурой. Он также имеет уникальный интерфейс управления, который позволяет пользователю выбрать
Начальное Затухание при включении. С защитным корпусом и антиобратным защитным диодом.

Технические индикаторы:

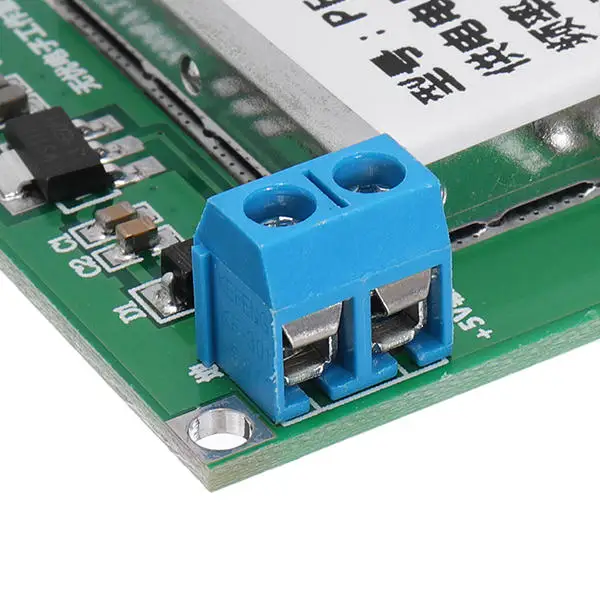

1, Напряжение питания: 5 В постоянного тока (типичное значение тока 5 мА)
2, программируемый диапазон затухания усиления: от 0 до 31,5 дБ, шаг 0,5 дБ, входное и Выходное сопротивление: 50 Ом
3, модуль поддерживает параллельный и последовательный режим и функцию выбора статуса загрузки
4, полоса пропускания: от 1 МГц до 4 ГГц (разные значения затухания отличаются)

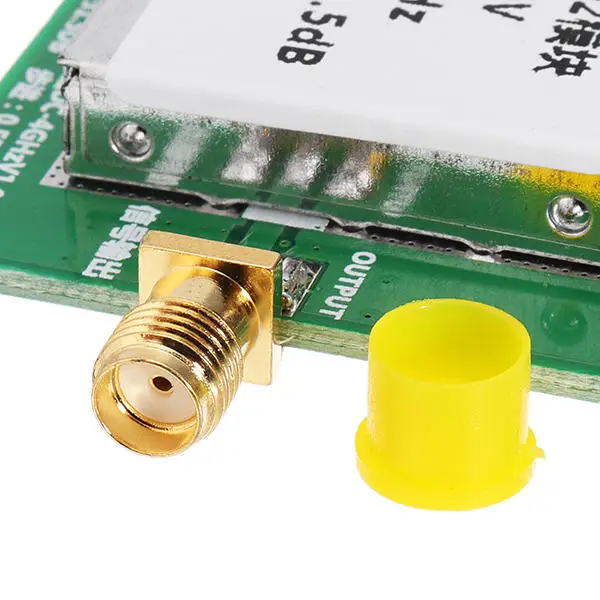

5, с металлической оболочкой

Различные настройки режима:

1. Конфигурация последовательного режима: Отключение J5 J7 J6 коротких J4
Трехпроводный серийный модепин: GND DATA CLK LE 3,3 V
2. Конфигурация параллельного C0.5-C16 режима управления: Отключение J4 J7 J5 J6
3, параллельный режим управления PUP конфигурация: отключение J4 J5 коротковолновый J7 J6

Посылка включает в себя:

1 x PE4302 цифровой РЧ шаг аттенюатор модуль
