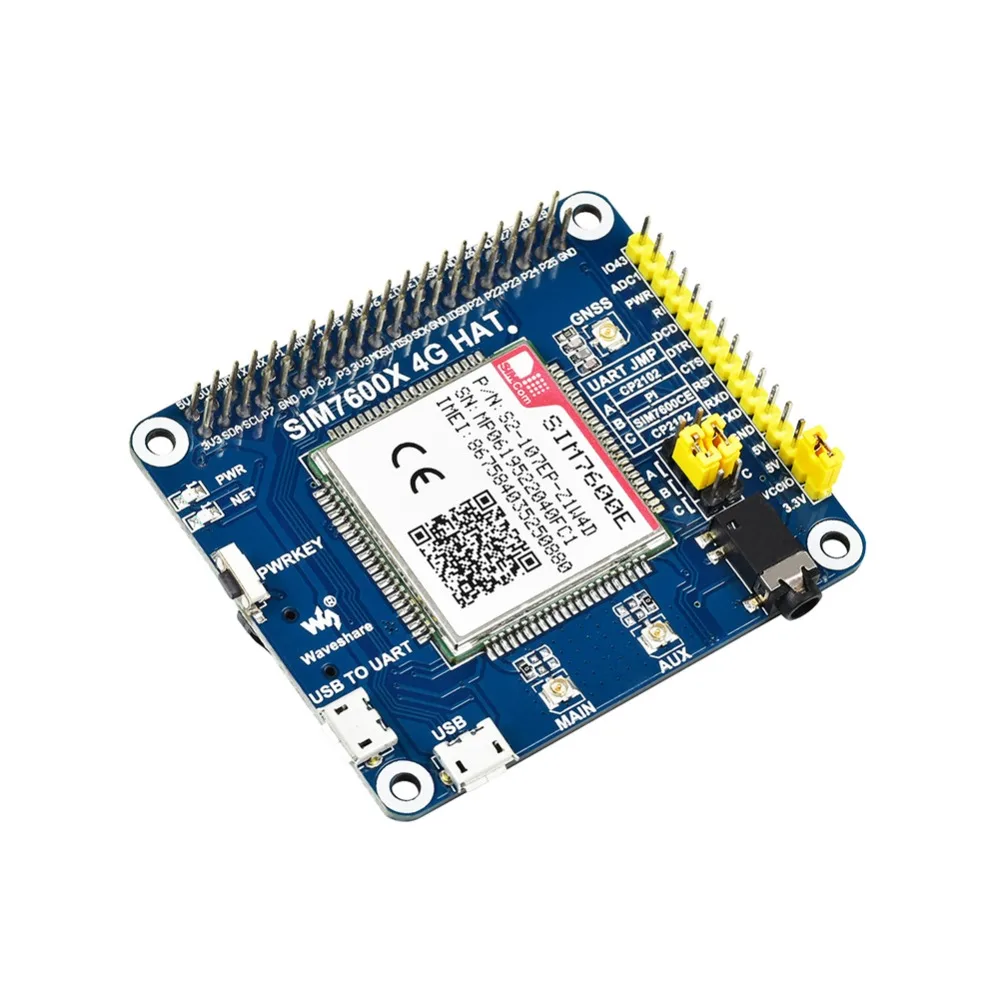

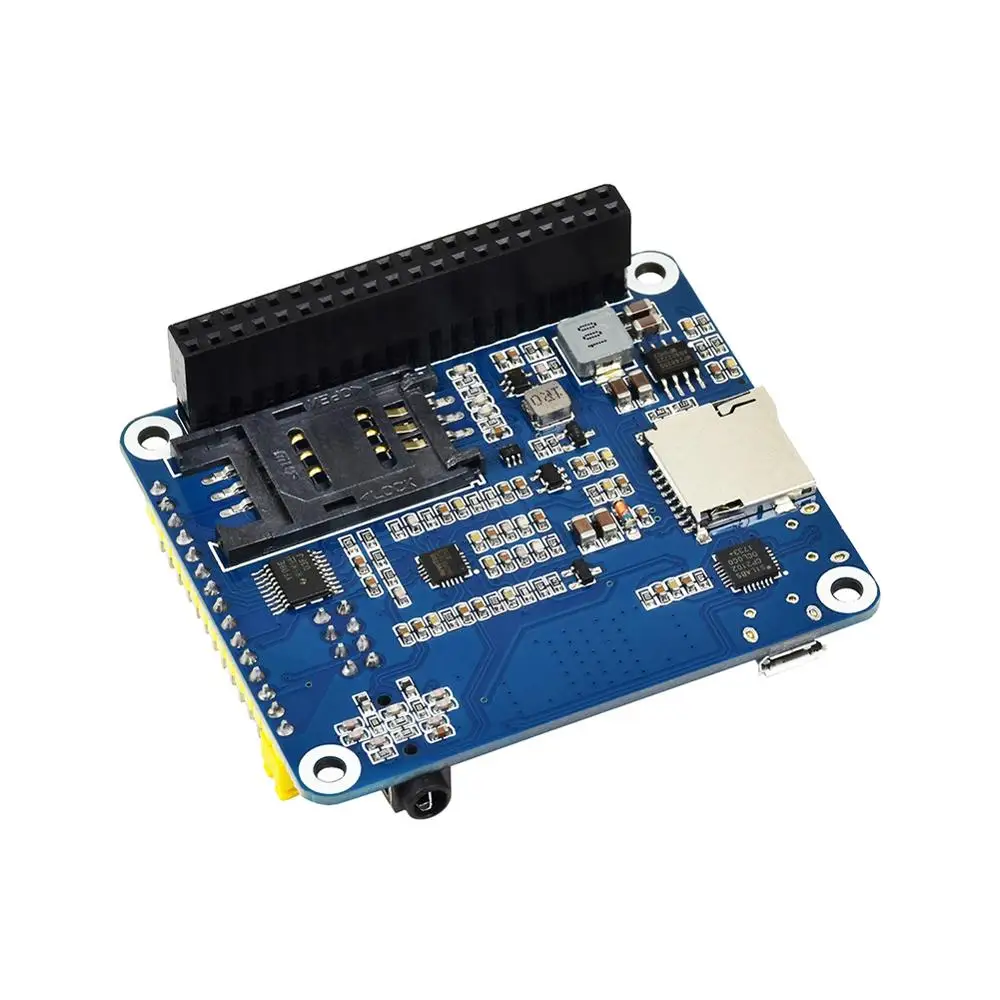

Шляпа Waveshare SIM7600E 4G/3G/2G/GSM/GPRS/GNSS для Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B на базе шапки SIM7600X 4G |

Waveshare SIM7600E 4G/3G/2G/GSM/GPRS/GNSS шляпа для Raspberry Pi Zero/Zero W/Zero/2B/3B/3B, исходя из SIM7600X 4G, шляпа, для Юго-Восточная Азия/Западная Азия/Европа/Африка



Применимо область

SIM7600E 4G шляпа: в основном применяются в Юго-Восточная Азия, Южная Америка, Азия, Европа, Африка

    Обзор

В SIM7600E 4G шляпа-4G/3G/2G и ГНСС модуль позиционирования, который поддерживает LTE CAT4 до 150 Мбит/с на нисходящий канал передачи данных. Это очень низкая потребеление энергии.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Встроенный CP2102 USB в UART конвертер, для последовательной отладки Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д. Бортовой аудио разъем и аудио декодер для совершения телефонного звонка 2x светодиодный индикатор, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32) Сообщений Технические характеристики LTE WCDMA / TD-SCDMA / CDMA 2000 Края GSM/GPRS Группа SIM7600E-H:
-- LTE-FDD B1/B3/B5/B7/B8/B20
-- LTE-TDD B38/B40/B41 SIM7600E-H:
-- UMTS/HSPA + B1/B5/B8 GSM/GPRS/EDGE 900/1800 МГц SIM7600CE-T:
-- LTE-TDD B38/B39/B40/B41
-- LTE-FDD B1/B3/B8 SIM7600CE-T:
-- UMTS/HSDPA/HSPA + B1/B8
-- TD-SCDMA B34/B39
-- CDMA 1X/EVDO BC0 Поколения 4G 3G 2,5 г 2G Светодиод мощность 0,25 W 0,5 Вт @ EGSM900
0,4 Вт @ DCS1800 2 Вт @ GSM900
1 Вт @ DCS1800 Данные Скорость LTE CAT 4
Uplink≤ 50 Мбит/с
Downlink≤ 150 Мбит/с UMTS
Uplink≤ 384 кбит/с
Downlink≤ 384 кбит/с Края
Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с GPRS
Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с К оператору сотовой связи HSPA +
Uplink≤ 5,76 Мбит/с
Downlink≤ 42 Мбит/с Сим-карты Обычная sim-карта (не входит в комплект) GNSS Технические характеристики Тип приемника 16-канальный Код C/A Чувствительность Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск: -148 дБм Время на первое исправление (открытый воздух) Холодный запуск: <35s Горячие старты: <1s Точность Позиции по уровню поверхности: <2,5 м КЭП Характеристики SMS и аудио SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает функцию подавления эха Поддерживает подавление шума Другое Технические характеристики Мощность питания: 5V Рабочее напряжение: 5V/3,3 V (настроенный через джемпер) Рабочая температура: -30 °C ~ 80 °C Температура хранения: -45 °C ~ 90 °C Размер: 56,21 мм x 65,15 м

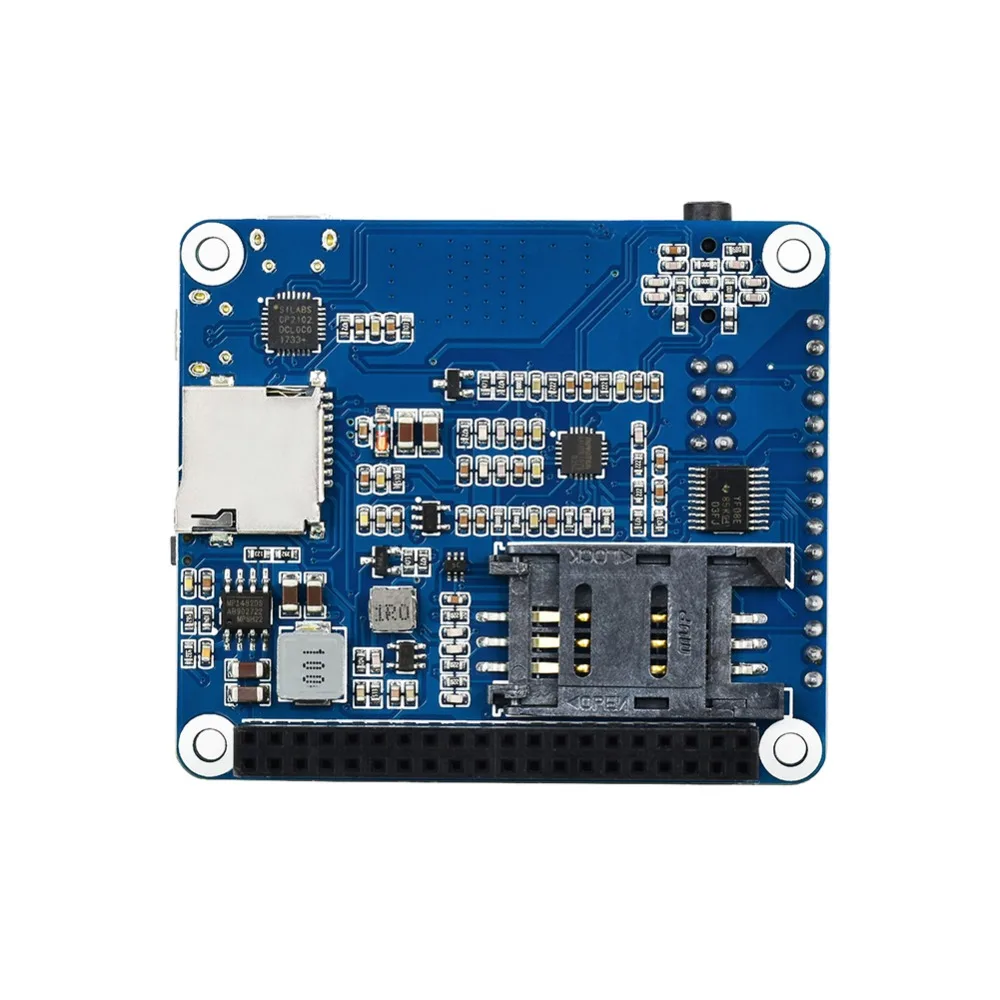

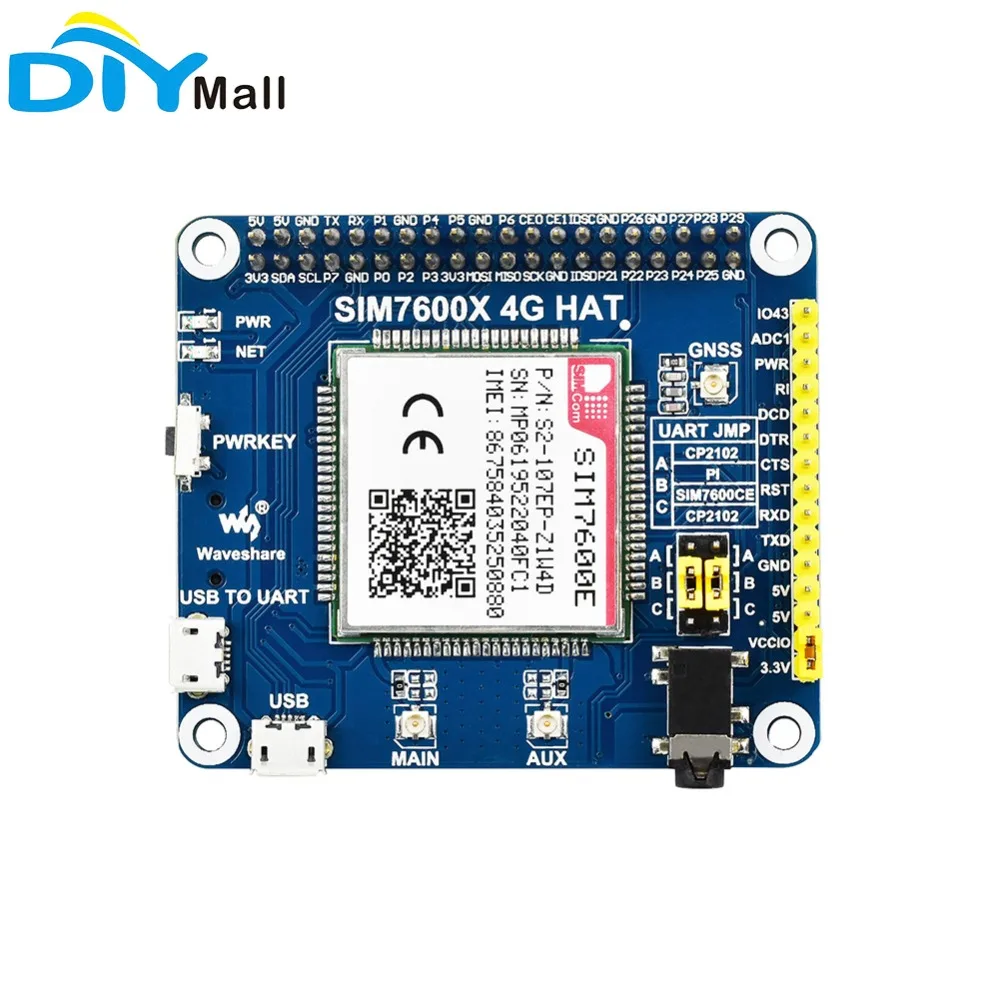

SIM7600E CP2102 USB UART конвертер NAU8810 аудио декодер TXS0108EPWR переводчик напряжения:Переводит 3,3 V/5V в 1,8 V MP2128DT микросхема MP1482 микросхема Raspberry Pi GPIO header:Для подключения с Raspberry Pi Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты:Поддерживает 1,8 V/3V сим-карты TF разъем карты:Позволяет хранить файлы/SMS/... 3,5 мм наушники/разъем для подключения микрофона Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д. USB UART интерфейс:Для последовательной отладки или входа в Raspberry Pi Основные антенного разъема AUX антенного разъема ГНСС антенного разъема Мощность переключатель Индикатор состояния сети Мощность индикатор Рабочее напряжение выбор перемычки:
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В UART выбор джемпер:
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: контроль SIM7600 через USB к САР
