Понижающий Программируемый Модуль питания DP30V5A DP50V5A Вольтметр постоянного

Понижающий Программируемый Модуль питания DP30V5A DP50V5A Вольтметр постоянного

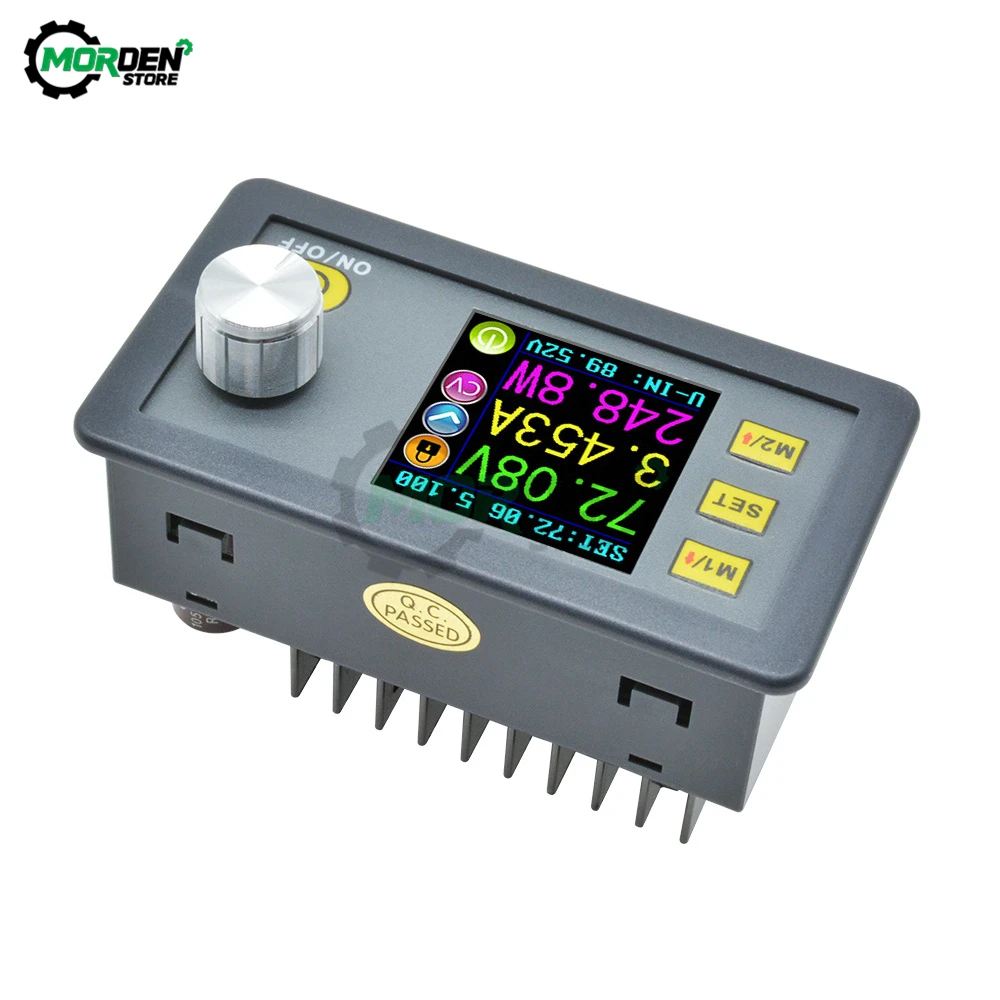

DP50V5A:

Описание: Этот Программируемый Модуль питания управления постоянным напряжением и постоянным током объединяет в одном аналоговую интеграцию и функции цифрового управления. Благодаря множеству полезных функций модуль действительно практичен. Особенности: Этот Программируемый Модуль питания управления постоянным напряжением и постоянным током объединяет в одном аналоговую интеграцию и функции цифрового управления. Выходное напряжение регулируется от 0V-50,00 V, выходной ток регулируется от 0-5.000A. Модуль может хранить 10 групп заданного значения и может быстро извлечь 2 группы заданного значения. С ЖК-дисплеем и функцией измерителя напряжения и тока вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. В области выходного состояния вам удобно знать, работает ли выходной сигнал, постоянное напряжение/текущее выходное состояние, извлеченная группа данных по току и т. д. С расширенными функциями, высокой точностью, широким применением, вещь действительно практична. Примечание: Максимальное входное напряжение-55 в. Лучше сделать значение меньше предельного значения, иначе товар может быть поврежден. DP50V5A выход для зарядки аккумулятора или емкостной нагрузки, пожалуйста, добавьте диод на выход положительный в случае, если ток поток потока назад модуль. Характеристики: Тип модели: DP50V5A Входное напряжение: DC6-55V Выходное напряжение: 0-50,00 в Выходной ток: 0-5.000A Выходная мощность: 0-250 Вт IN: вход положительный IN-: вход отрицательный Выход: положительный результат Выход-: отрицательный результат Размер товара: 8*4,2*4,5 см/3,1*1,7 * 1.8in Вес изделия: 84 г/3 унции Посылка: 5*5*8 см/2*2*3,1 дюйма Комплектация: Программируемый Модуль питания с понижающим постоянным напряжением и током DP50V5A-1 шт.

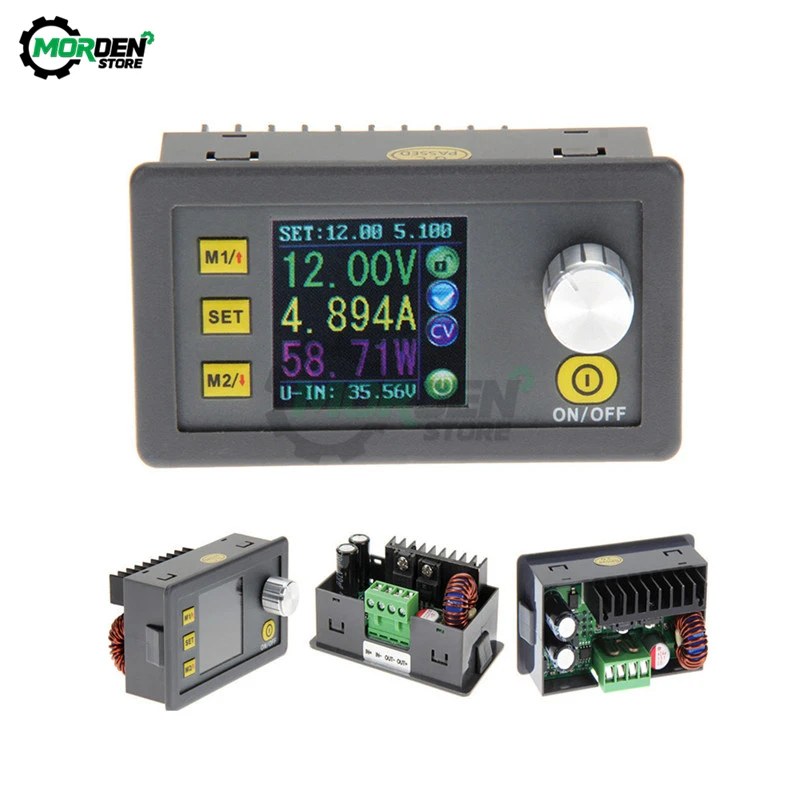

DP30V5A:

Параметры: Диапазон входного напряжения: 6,00-40,00 в Диапазон выходного напряжения: 0V-32,00 V Выходной ток: 0-5.000A Диапазон выходной мощности: 00,00-160,0 Вт Размер изделия: 79*43*48 (мм) (Д * Ш * В) Размер в открытом виде: 71 мм * 39 мм Разрешение выходного напряжения: 0,01 в Разрешение выходного тока: 0,001a Точность выходного напряжения: ± (0.5% + 1 значок) Точность выходного тока: ± (0.5% + 2 цифры) Посылка входит: 1 * DP30V5A программируемый понижающий преобразователь питания

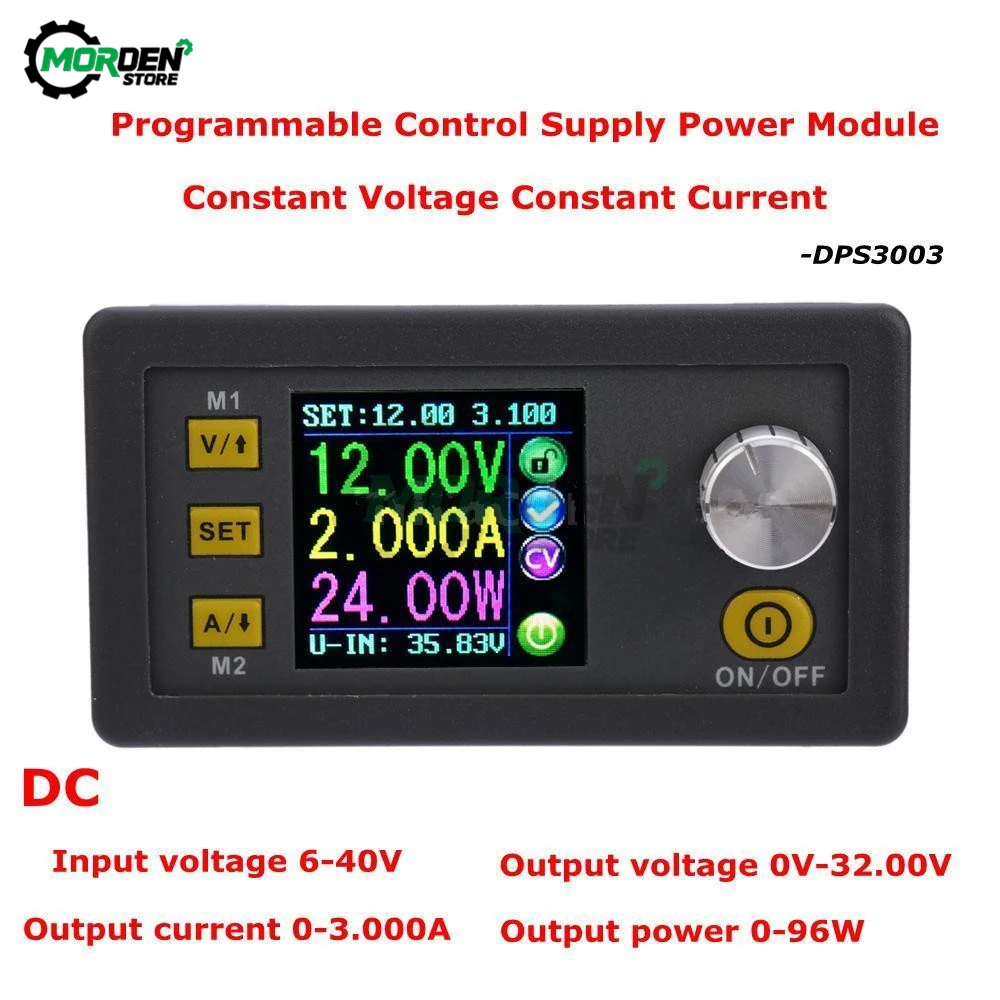

DPS3003:

Общая информация Программируемый Модуль питания управления постоянным напряжением и постоянным током поставляют коллекцию аналоговой интеграции и функций цифрового управления в одном. Его Регулируемый диапазон выходного напряжения 0-32,00 в, шаг 0,01 в. Его диапазон регулируемого выходного тока составляет 0-3,000a, шаг 0,001a. Этот модуль имеет функцию отключения питания и может хранить заданное значение 10 групп. А также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым блоком питания удобнее быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. на выходном состоянии напоминания области, вы можете увидеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, а текущие группы данных, которые используются. На интерфейсе настройки данных можно настроить значение перенапряжения, значение перегрузки по току, значение перегрузки по мощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, небольшой размер, расширенные функции, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, встраивается в устройство и широко применяется. Технические параметры Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0 В-32,00 в Выходной ток: 0-3.000A Диапазон выходной мощности: 0-96 Вт Вес изделия: около 90 г Размеры изделия: 79*43*41 (мм) (Д * Ш * В) Размер в открытом виде: 71 мм * 39 мм разрешение выходного напряжения: 0,01 в Разрешение выходного тока: 0,001a точность выходного напряжения: ± (0.5% + 1 значок) Точность выходного тока: ± (0.5% + 2 цифры) Примечание: Убедитесь, что входное напряжение в 1,1 раз превышает выходное напряжение. При больших текущих обстоятельствах обратите внимание на отведение тепла. Описание подключения IN +: вход положительный IN-: вход отрицательный: Выход +: выход положительный: выход-: Выход Отрицательный Примечание: Диапазон входного напряжения составляет 6-40 В постоянного тока и 40 В-это предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он будет сожжен. На входе должен быть источник питания постоянного тока, а не 220 В переменного тока, иначе устройство также сгорит. Хотя этот модуль имеет защиту от обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать устройство в строгом соответствии с описанием подключения для подключения. При подключении источника питания к выходу модуль будет сгореть. Описание панели 1 Настройка напряжения/страница до выбора/Быстрый экстракт группы данных M1 2-Настройка данных/извлечение значения указанной группы данных/значение хранилища в указанную группу данных 3. Текущие настройки/страница вниз для выбора/ярлык извлечения группы данных M2 Цветной ЖК-экран 4-1,44 дюйма 5-кодирующий потенциометр/Регулировка данных/Блокировка всех кнопок 6. Открытие или закрытие выхода Описание интерфейса дисплея 7-заданное значение выходного напряжения 8-фактическое значение выходного напряжения 9-фактическое значение выходного тока 10-фактическое значение выходной мощности 11-фактическое значение входного напряжения 12-заданное значение выходного тока Подсказка блокировки или разблокировки с 13 клавишами 14-выход нормальный или нет 15-оповещение о состоянии постоянного напряжения и постоянного тока 16-подсказка набора данных 17-подсказка об открытии или закрытии вывода 18-предустановленное выходное напряжение 19-предустановленный выходной ток 20-предустановленное перенапряжение 21 Предустановленная Перегрузка по току 22-Предустановленная превышение мощности 23-Предустановленная яркость экрана Набор 24 предустановленных данных 25-фактическое значение выходного напряжения и выходного тока Инструкции по эксплуатации При подключении источника питания на экране сначала отображается окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе значение выходного заданного напряжения и значение выходного заданного тока находятся в верхней части экрана. Большое значение шрифта слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится в нижней части экрана. Справа от экрана есть несколько значков состояния бега, значок блокировки клавиш, Значок состояния ненормального выхода, значок постоянного напряжения и постоянного тока, значок подсказки набора данных и значок открытия или закрытия выхода. Установите выходное напряжение и выходной ток на главном интерфейсе. Вскоре нажмите кнопку V/↑, чтобы войти в статус настройки напряжения. Затем нажмите на потенциометр кодирования, а затем введите, чтобы настроить числовое значение. Нажмите потенциометр для кодирования, чтобы войти в статус настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поворот по часовой стрелке для увеличения числового значения; Поворот против часовой стрелки для уменьшения числового значения. Если вы хотите выйти из настройки числового значения, вскоре нажмите V/↑. В то же время будет сохранено заданное значение. Или вы ничего не можете сделать за одну минуту, статус будет существовать автоматически, и предустановка также будет сохранена. Вы можете нажать A/↓, чтобы установить выходной ток одинаково. Настройка данных в интерфейсе настройки данных В основном интерфейсе можно вскоре нажать кнопку «установить», чтобы войти в интерфейс настройки данных. В интерфейсе настройки данных вскоре нажмите V/↑ or A/↓, чтобы перейти на страницу вверх или вниз до U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе. Установите значение защиты. Страница вверх или страница вниз до S-OVP, S-OCP или S-OPP места для установки значения перенапряжения, значения перегрузки по току и значения превышения мощности соответственно; Когда значение до установленного значения, выход будет закрыт. А затем вскоре нажмите на потенциометр кодирования, чтобы войти в статус настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, вскоре нажмите кнопку SET. Регулировка яркости экрана. Страница вверх или страница вниз до B-LED, а затем вскоре нажмите на потенциометр кодирования, чтобы войти в статус регулировки яркости экрана. Поверните потенциометр кодирования, чтобы отрегулировать нужное вам числовое значение. Если вы хотите выйти из настройки числового значения, вскоре нажмите кнопку SET. Есть шесть уровней яркости ЖК-экрана, уровень 0-5. Ранг 0 Самый темный; Ранг 5 самый яркий. Вы можете выбрать то, что вам нравится. Настройка данных и хранение указанной группы данных. Страница вверх или страница вниз до M-PRE, а затем вскоре нажмите на потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую нужно просмотреть. Затем появится необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в статус изменения выходного состояния. Поверните потенциометр кодирования, чтобы выбрать включение или выключение. При выборе «ON» группа данных извлекается, а состояние вывода остается прежним. При выборе OFF группа данных извлекается и выход закрывается. Если вы хотите выйти из режима выбора набора данных, вскоре нажмите кнопку set. Затем вскоре нажмите V/↑ or A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить нужные вам данные. После завершения настройки данных удерживайте нажатой клавишу «установить» более 2 с, все установленные вами данные автоматически сохраняются в указанной группе данных. В то же время, вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать вскоре кнопку «установить» назад к основному интерфейсу. Установка по умолчанию открытия или закрытия вывода загрузки Страница вверх или страница вниз до S-INI, а затем вскоре нажмите на потенциометр кодирования, чтобы войти в статус настройки. Установить ВКЛ, по умолчанию загрузка открыта; Отключить, по умолчанию загрузка закрыта. Описание функций. Откройте или закройте выход. Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе. Заблокируйте кнопку, чтобы избежать неправильной работы. На любом интерфейсе можно нажимать потенциометр кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, продолжайте нажимать на потенциометр кодирования более 2s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана. M0-M9 группа данных из десяти групп M0 group-это Загрузочная группа данных по умолчанию. При извлечении нужной группы данных эта группа данных будет охватывать группу данных M0 и автоматически сохраняться в группе данных M0. Экстракт группы данных быстрого хранения M1 или м2. На главном интерфейсе удерживайте нажатие V/↑ или A/↓ более 2s, вы можете быстро извлечь группу данных быстрого хранения M1 или M2. В то же время справа от экрана будет отображаться соответствующий номер группы данных. Извлеките указанную группу данных. На главном интерфейсе удерживайте нажатой клавишу SET более 2s, номер последовательности группы данных будет отображаться справа от экрана, можно повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем Коротко нажмите кнопку SET, вы можете извлечь указанную группу данных, которая вам нужна. Посылка входит: 1 шт. * DPS3003 0-32 в 3 а постоянный Напряжение Ток понижающий Программируемый Модуль питания понижающий преобразователь напряжения цветной ЖК Вольтметр

DP20V2A:

Параметры: Размеры: 79 мм * 42 мм * 26 мм (Д * Ш * В) Размер в открытом виде: 71 мм * 39 мм Выходной ток: 0-2.00A Выходная мощность: Макс. 40 Вт Частота пульсации: около 330 кГц Диапазон входного напряжения: 4,5-23 в (убедитесь, что входное напряжение ниже 23 в) Диапазон выходного напряжения: 0 В-20,0 в (понижающий режим, входное напряжение должно быть выше 3 В), кнопка управления может быстро отображать 2 набора данных. Пиковое значение пульсации к пиковому значению: 50 мВ (типовое значение) Описание дисплея: U-IN: входное напряжение U-SET: предустановленное напряжение U-OUT: выходное напряжение I-SET: предустановленный ток I-OUT: выходной ток Мощность: выходная мощность M-PRE: Быстрый магазин Светодиодный: яркость фона M1: ярлык 1 M2: Быстрый магазин 2 S-MD: Настройка режима R-MD: нормальная работа ON/0FF: Откройте/Отключите выход модуля Инструкция по использованию ключевых функций: Набор: Настройка функций, подтверждение функций; M1/↑: быстрое извлечение сохраненных данных M1/поворот вверх для выбора/сопряжение магазина. M2/↓: Быстрый извлечение сохраненных данных M2/страница вниз для выбора/Быстрый магазин ВКЛ/ВЫКЛ: открыть или закрыть выход напряжения.
