18650 TP4056 модуль зарядного устройства литиевой батареи зарядная плата с защитой

18650 TP4056 модуль зарядного устройства литиевой батареи зарядная плата с защитой

TP4056-это цельный литий-ионный аккумулятор с постоянным током/линейным зарядным устройством постоянного напряжения. Посылка SOP40 с радиатором на нижней части TP4056 и меньшим количеством внешних компонентов делает TP4056 идеальной для портативных приложений. TP4056 подходит для USB питания и адаптера питания.
Из-за внутренней PMOSFET архитектуры и анти-обратного пути зарядки, не требуется никаких внешних изоляционных диодов.
Тепловой отзывы автоматически регулирует ток заряда для ограничения температуры чипа во время работы высокой мощности или при высоких температурах окружающей среды. Напряжение зарядки фиксируется на уровне 4,2 В, а зарядный ток может быть внешне установлен резистором. Когда ток зарядки падает до установленного значения 1/10 после достижения конечного напряжения поплавка, TP4056 автоматически прерывает цикл зарядки. Когда входное напряжение (адаптер переменного тока или Питание USB) удаляется, TP4056 автоматически входит в состояние низкого тока, уменьшая ток утечки батареи до менее 2uA. TP4056 также может быть помещен в режим выключения, когда есть источник питания, уменьшая ток питания до 55uA.
Другие характеристики TP4056 включают Датчик температуры батареи, блокировку низкого напряжения, автоматическую перезарядку, светодиодный штырь состояния для зарядки и завершения.

100% новый и высокое качество
Модуль зарядки: линейная зарядка.
Ток: 1 а регулируется.
Точность зарядки: 1.5%.
Входное напряжение: 4,5-5,5 В.
Напряжение полной зарядки: 4,2 В ± 1%
Светодиодный индикатор: Красный заряжается, зеленый полностью заряжен.

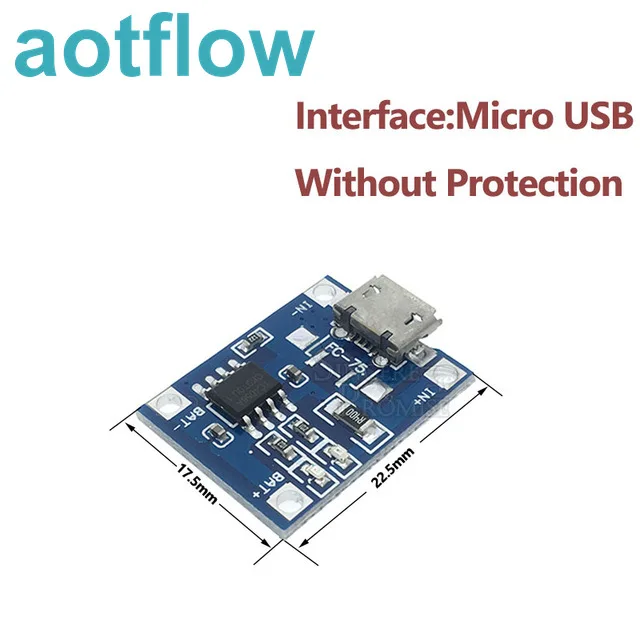

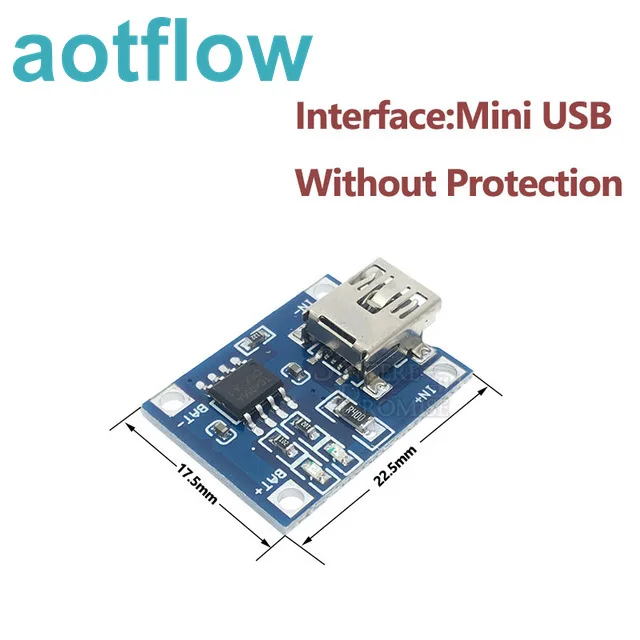

Входной интерфейс: micro USB/mini usb/type-c usb
Рабочая температура: от-10 ° до + 85 °.
Перевернутая Полярность: нет.

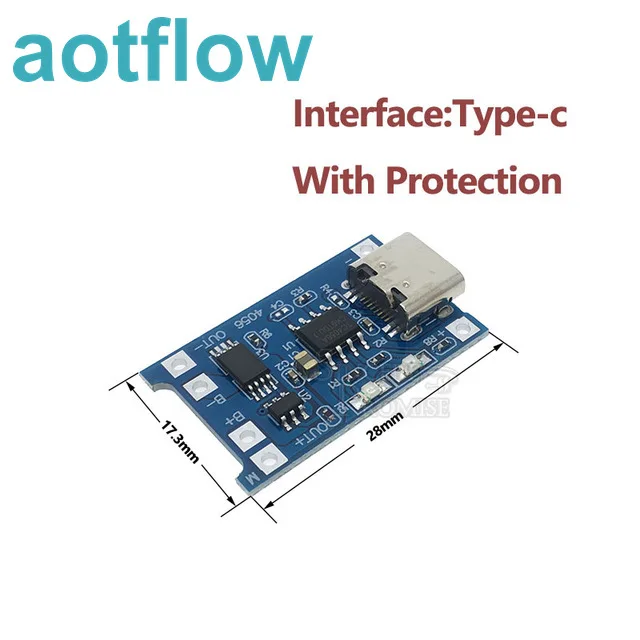

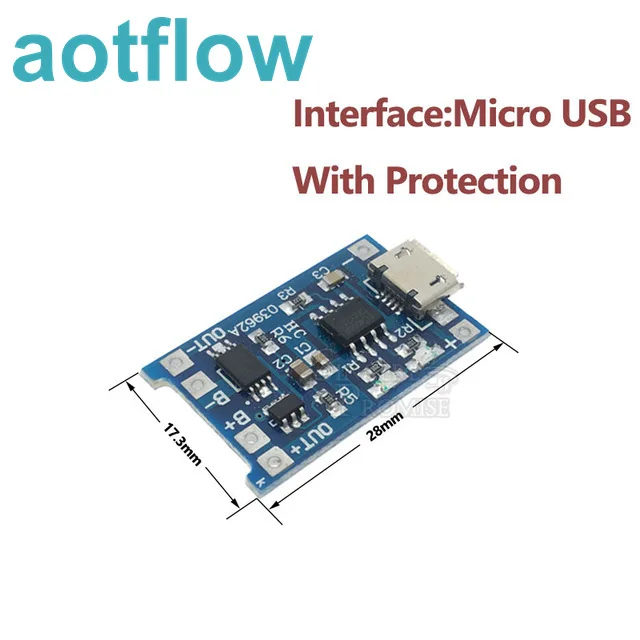

Защита usb-модуля Type-c и модуля micro usb type-1:

Защита от перезаряда аккумулятора напряжение: 4,28 В
Перезарядка батареи напряжение подъема: 4,00 в
Напряжение защиты от разрядки аккумулятора: 3,0 В
Напряжение прерывания разряда батареи: 3,2 в
Аккумулятор: защита от перегрузки по току 3 a


Примечание:
1. Ампер-метр может быть подключен только к 5v входному концу модуля.
2. Лучше, чтобы зарядный ток равнялся 37% емкости аккумулятора. Если Вы заряжаете Аккумулятор 1000 мАч, тока 400 достаточно.
3. Соединительный провод не должен быть слишком толстым.
4. Убедитесь, что точка подключения хорошая.
5. Если входное напряжение слишком высокое, например, 5,2 В, ток будет меньше 1000мА, это нормально. Это функция защиты, Автоматическая подзарядка тока, чтобы избежать повреждения чипа.
6. Нет реверсивной полярности.
