DC 12V 10A магнитное блокирование (keep) многофункциональное энергосберегающее реле

Название продукта: Многофункциональный реле задержки 5 в 12 В 24 В постоянного тока переключатель времени включения/выключения PLC модуль Посылка:1 шт. 1 каналМногофункциональное реле постоянного тока 12 В Описание:

Рабочее напряжение: 12 В постоянного тока (10-15 в)
Рабочий ток: 7-8 мА (цифровая трубка выключена)
Рабочий ток: 28-30 мА (цифровая трубка включена)
Ток переключения реле: 45 мА (хватает всего на 0,3 секунды)
Ток нагрузки: AC 250 В/10A, DC 30 В/10A
0,1 секунды-270 часов между регулировкой
Можно выбрать 18 функций s (функция совместима с CE030 FRM01 релейным модулем)

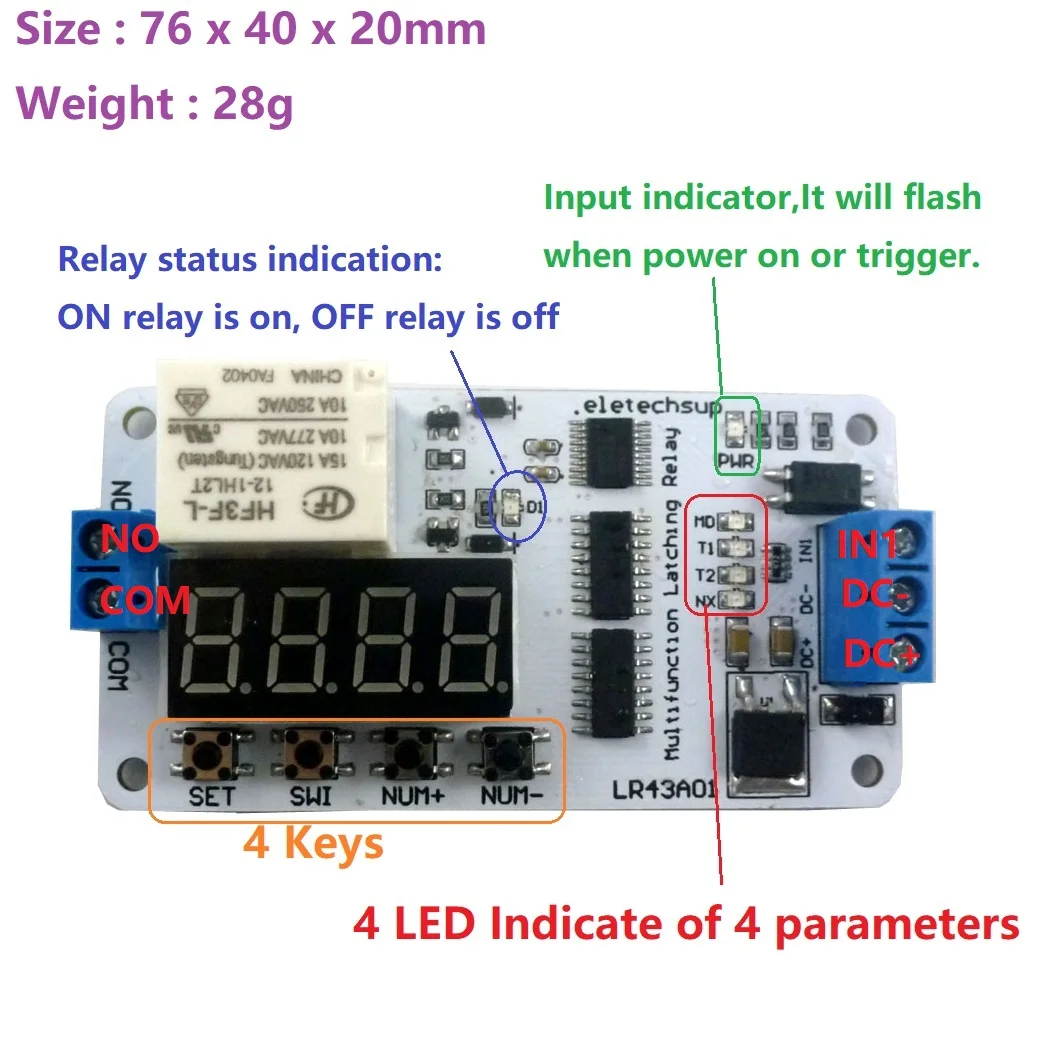

D1 светодиодный: реле индикация состояния: на реле включено, выключено реле выключено
Светодиодный индикатор PWR: входной индикатор, он будет мигать при включении или запуске.

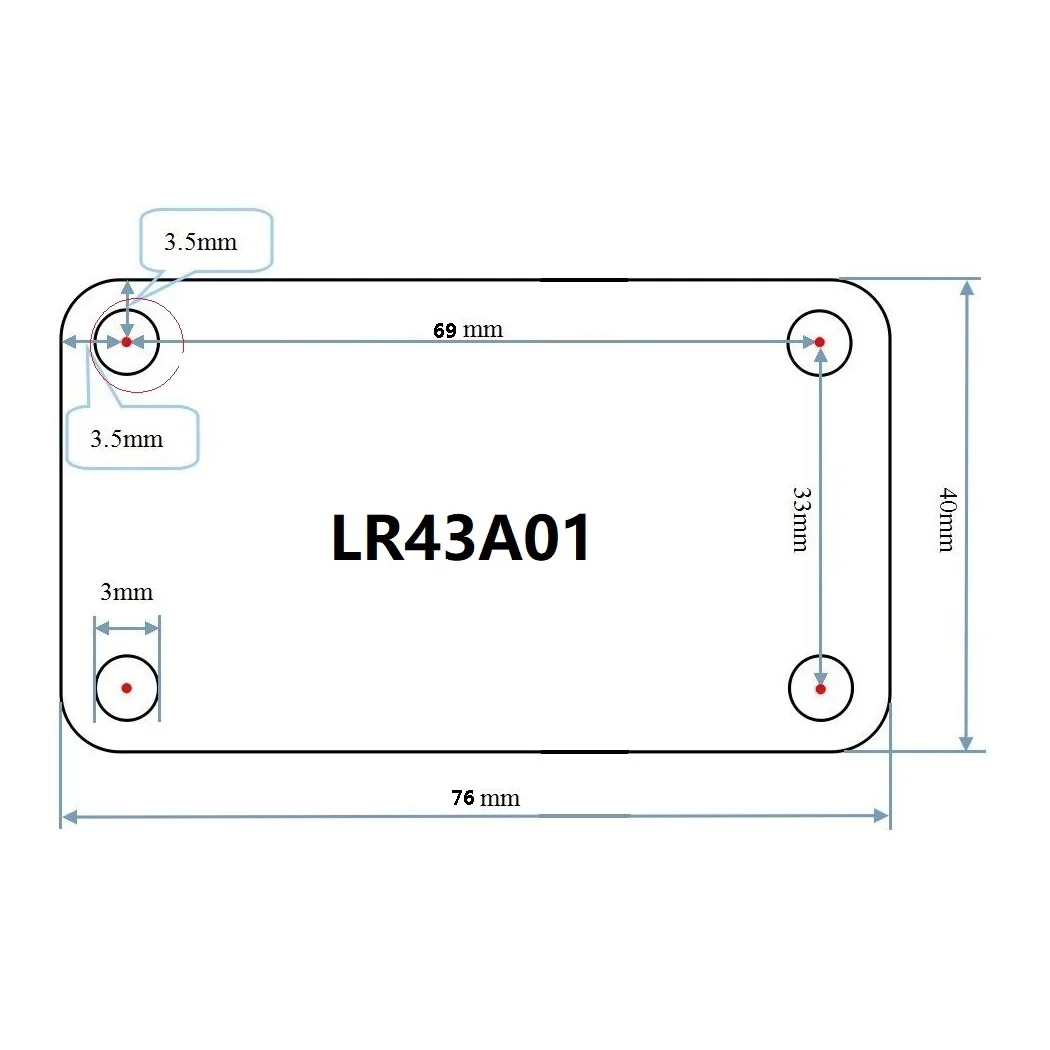

Размер: 76x40x20 мм
Вес: 28 г


Необходимо читать:

1 Для получения дополнительных инструкций, пожалуйста, свяжитесь со мной или найдите «CE030/FRM01/LR43A01'' в GOOGLE. Их функциональные параметры одинаковы.

2. Энергосбережение относительно обычных релейных модулей.

3 в рабочем состоянии, нажмите кнопку SET, чтобы закрыть цифровой дисплей, и нажмите еще раз, чтобы открыть цифровой дисплей трубки.

4 Нажмите и удерживайте кнопку NUM + в течение 4-5 секунд. Через 10 секунд введите энергосберегающий режим. Нажмите и удерживайте кнопку NUM + снова в течение 4-5 секунд, чтобы выйти из энергосберегающего режима (Эта функция может быть установлена только при включении цифровой трубки).

Типичные приложения:

Автомобильная электроника
Промышленная автоматизация и контроль
Промышленное оборудование
Светодиодный PLC мотор
Камера PTZ CCTV
UPS источник бесперебойного питания
Умный дом
Аварийное освещение
Макетная плата MCU
Игрушечный автомобиль
Система домашнего освещения
Пульт дистанционного управления
Дистанционная Блокировка
Умный дом/домашняя Автоматизация
Светодиодный светильник
Люминесцентная лампа
Двигатель постоянного тока
Люминесцентная лампа
Автомобильная электроника

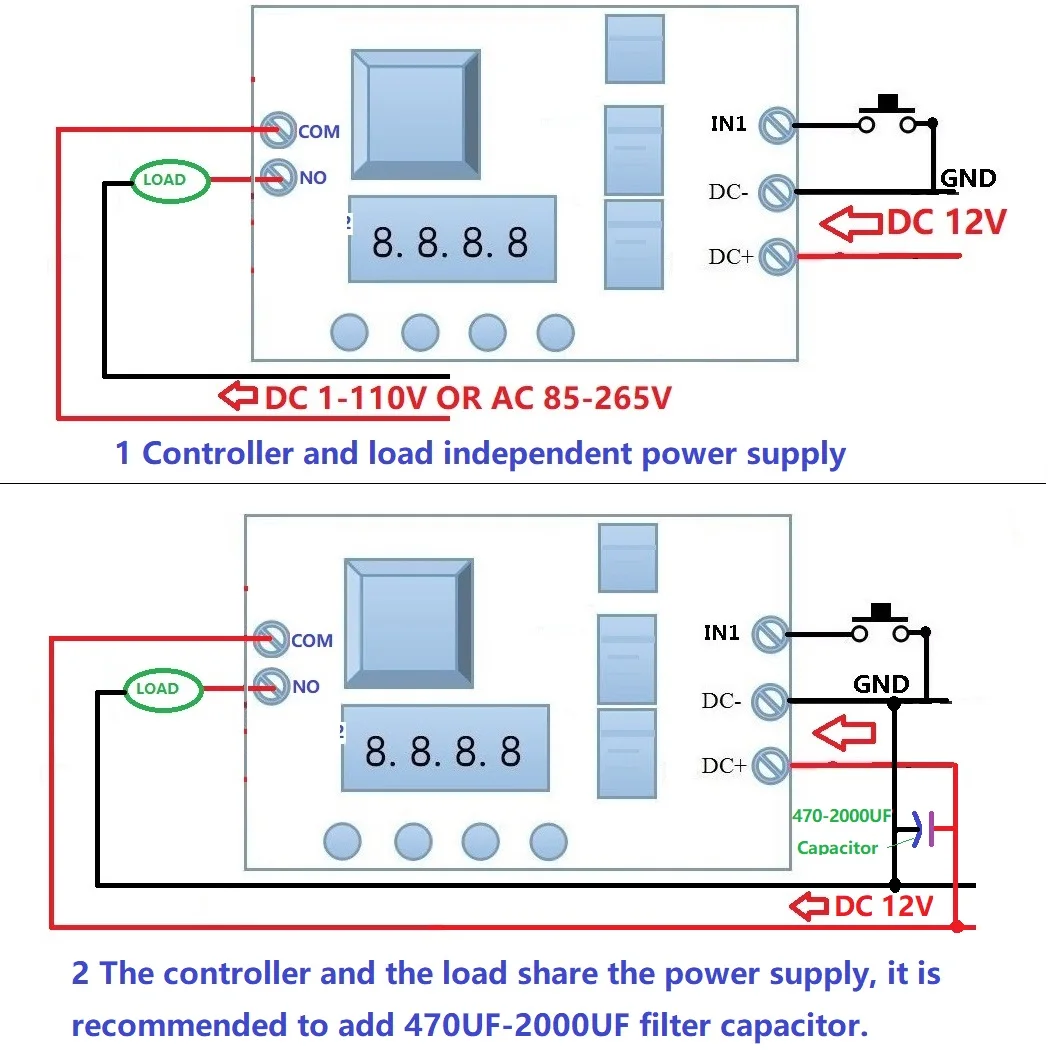

Соединения:Модуль управления: есть 3-проводной интерфейс, все интерфейсы являются терминалами1, DC +:МощностьПоложительный2, DC-: мощность в отрицательном3, CH1: входной интерфейс обнаруженияРелейные выходы: 3-проводной интерфейс, все интерфейсы являются терминалами1, нет: нормальное открытие (перед закрытием реле этот контакт не подключен. После закрытия реле штырь коротко соединяется с COM)2, COM: общий интерфейс реле
Функции модуля:Советы: функция 1-8 для самостоятельного запуска 9-18Сигнал низкого импульсаL (низкая продолжительность составляет меньше 20 мс, в дальнейшем то же самое) запускает запуск. Функция 1:Выбор времени: после включения питания, реле задержки времени тянет T1, T1 между 0,1 секунды-270 часов регулируется, интерфейс CH1 к низкоуровневому импульсному сигналу, повторяет вышеуказанные функции; Функция 2:Отключение времени: когда реле питания, реле задержки времени отключено T1, T1 между 0,1 секунды-270 часов регулируется, интерфейс CH1 к низкому импульсному сигналу, повторите вышеуказанные функции; Функция 3: Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунды-270 часов между регулируемыми, CH1 интерфейс к aНизкий импульсный сигнал, повторите вышеуказанные функции; Функция 4:Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 часов в 0,1 секунды время задержки между T1 и T2 настраивается на CH1 интерфейс низкого импульсного сигнала, повторите вышеуказанные функции; Функция 5:Режим бесконечного цикла синхронизации 1: после того, как реле питания не потянет, после задержки T1 достигает реле питания; Вытяните реле после того, как время прибытия T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, Давая низкоуровневый импульсный сигнал CH1 интерфейс, вы можете перезапустить вышеуказанные функции; Функция 6:Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунды регулируется между-270 часами, обеспечивая низкий уровень импульсного сигнала CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции; Функция 7:Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX, регулируемые между 1-9999 раз к интерфейсу CH1 с низким импульсным сигналом, вышеуказанные функции могут быть перезапущены; Функция 8:Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX, регулируемые между 1-9999 раз к интерфейсу CH1 с низким импульсным сигналом, вышеуказанные функции могут быть перезапущены; Функция 9:Блокировка режимов реле: CH1 интерфейс для реле низкого уровня импульсного сигнала, реле, дать низкое импульсное реле сигнала отключен. Функция 10:Режимы пускового реле: интерфейс CH1 к реле низкого сигнала, реле, низкое исчезновение, реле отключено. Функция 11:Потяните триггер: после того, как реле питания не действует, низкоуровневый интерфейс к импульсному сигналу CH1, реле задержки тянет T1, T1 между 0,1 секунды-270 часов регулируется, повторение низкоуровневого интерфейса к импульсному сигналу CH1, повторение вышеуказанной функции; Функция 12:Триггер Отключения: после выключения питания реле не действует, низкоуровневый интерфейс к реле импульсного сигнала CH1, реле задержки отключения T1, T1 между 0,1 секунды-270 часов регулируется, повторите к интерфейсу CH1 сигнал низкого импульса, повторите вышеуказанные функции; Функция 13:Потяните время запуска, затем отключите: после того, как реле питания не действует, интерфейс CH1 к низкоуровневому импульсному сигналу, время задержки T1 достигает реле питания; отсоедините реле после времени прибытия T2, время задержки T1 и T2 между 0,1 секундами-270 часами регулировки, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 14:Отсоедините и затем потяните триггер: после выключения питания реле не действует, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено время задержки T1 после прибытия; t2 прибывает после отключения Реле времени, время задержки между T1 и T2 в 0,1 секунды-270 часов регулируется, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 15:Режим бесконечного цикла синхронизации 1: после того, как реле питания не работает на интерфейсе CH1 импульсного сигнала низкого уровня, время задержки T1 достигает реле питания; Выключите время прибытия реле T2, И затем повторите вышеуказанное условие, Расширение, когда время между T1 и T2 в 0,1 секунды-270 часов регулируется, повторите интерфейс CH1 на низкоуровневый импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Функция 16:Режим бесконечного цикла синхронизации 2: после выключения реле питания, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено, время задержки T1 после прибытия; время перерыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 в 0,1 секунды-270 часов регулируется, повторите интерфейс CH1 на низкоуровневый импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Функция 17:Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX настраиваются между 1-9999 раз, повторяя интерфейс CH1 сигнал низкого импульса, вышеуказанные функции могут быть перезапущены; Функция 18:Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, на этот раз между T1 и T2 за 0,1 секунды-9999 секунды регулируемые циклы NX настраиваются между 1-9999 раз, повторяя интерфейс CH1 сигнал низкого импульса, вышеуказанные функции могут быть перезапущены; Размер модуля1. Размеры: 76 мм * 40 мм * 20 мм (Д * Ш * В);2. Размер винта: 3,0 мм.3. Резьбовые отверстия Расстояние центра: 69 мм * 33 мм
