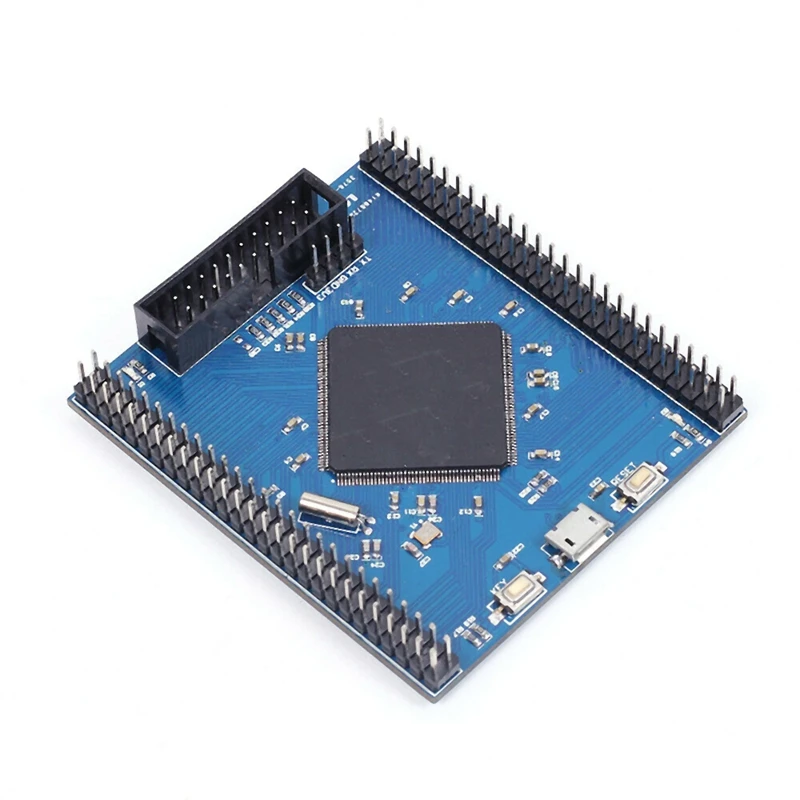

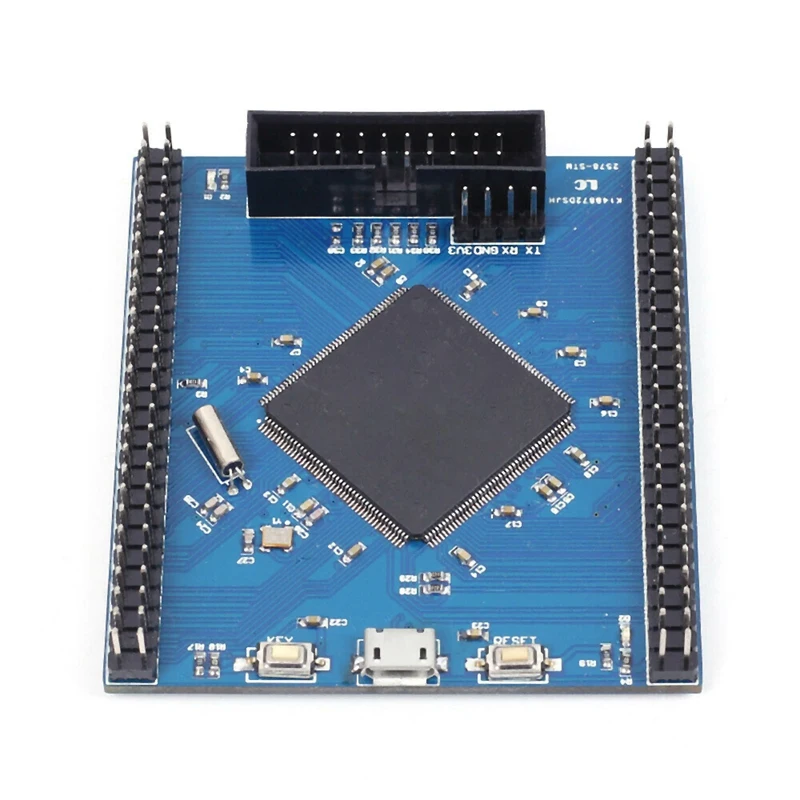

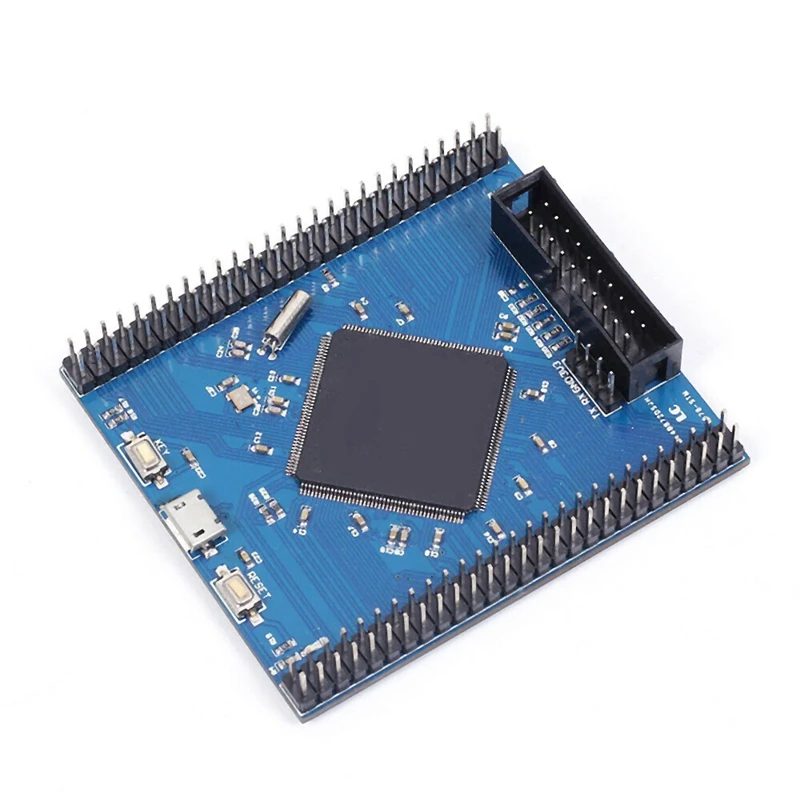

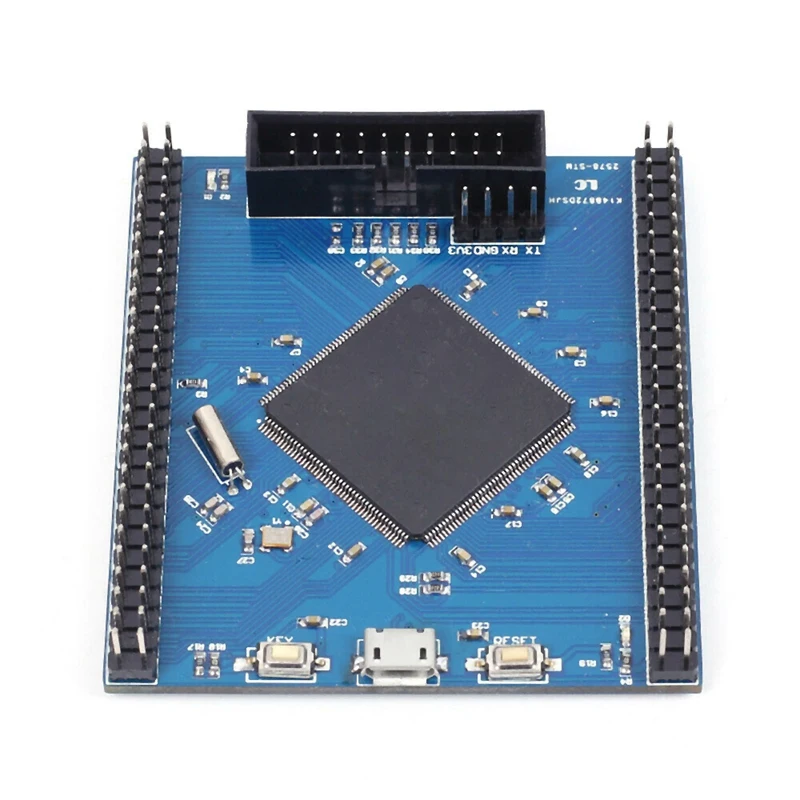

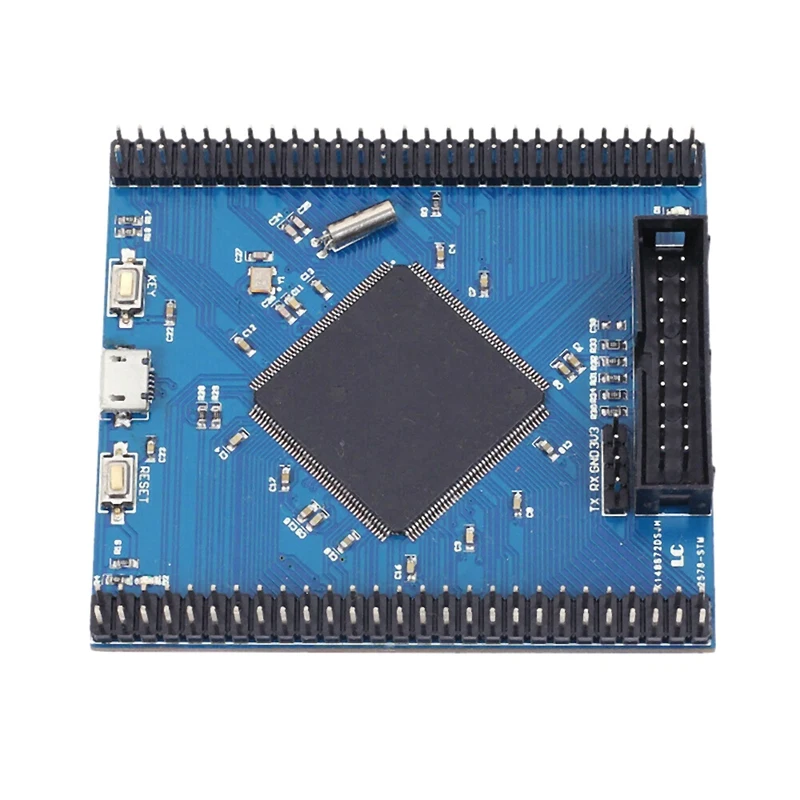

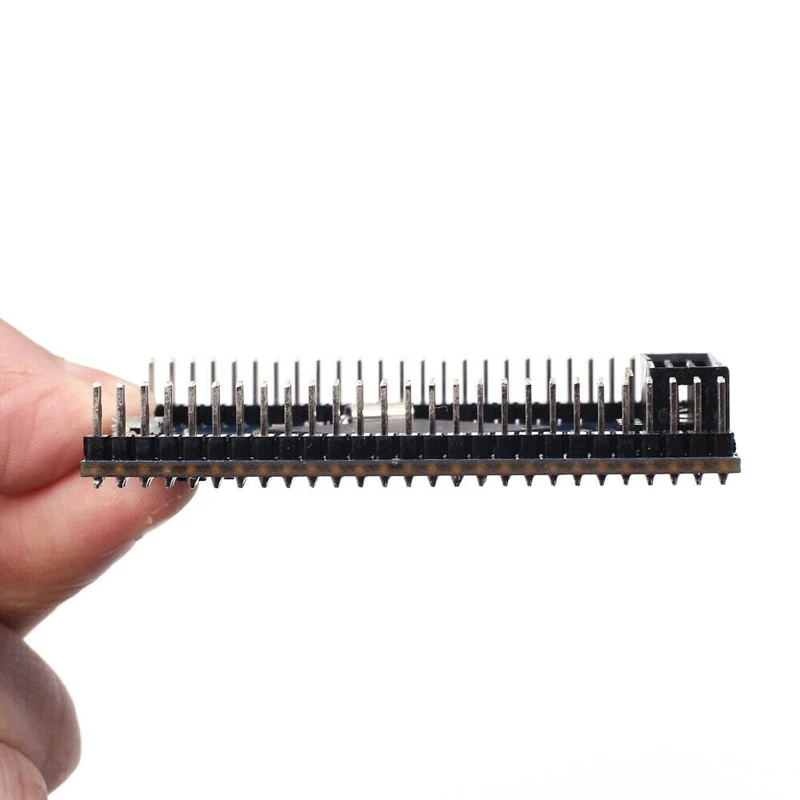

STM32F429IGT6 макетная плата Cortex-M4 STM32F4 плата ARM для обучения STM32F429 основная плата

STM32F429 development board-это Cortex-M4 макетная плата, предназначенная для высокопроизводительной серии STM32F4.
В STM32F429IGT6 самый последний MCU высокую эффективность Cortex-M4F ядро.
Это архитектура RISC с рабочей частотой до 180 МГц, а также с одноточным блоком управления с плавающей точкой. Он также содержит полный набор инструкций по эксплуатации DSP и блок защиты памяти (MPU) для повышения надежности вашего приложения.
Функция и особенности: Бортовой: STM32F429IGT6 чип; Ядро: Cortex-M4 32-разрядный процессор RISC; Характеристики: с одноконтурным DSP инструкция; Рабочая частота: до 180 МГц, 225 DMIPS/1,25 DMIPS/МГц; Рабочее напряжение: 1,8 V-3,6 V
Инкапсуляция: LQFP176; Ресурсы хранения: 1024kB Flash, 256 + 4kB SRAM; Ресурсы: 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
1 x FMC, 1 x SDIO, 2 x CAN
1 x LCD-TFT
1 x USB 2 FS/HS контроллер (со специальным DMA)
1 x USB HS ULPI (для внешнего USB HS PHY)
1x10/100 Ethernet MAC
1x8 до 14 бит Интерфейс камеры
3 x AD (12, 1US, время делено 24), 2 x DA (12 бит)
Флэш-память для доступа к данным: W25Q128/16MB
Кнопка: Кнопка сброса 1, функциональная клавиша 1
Светодиодный: индикатор питания 1 программируемый светодиодный-1 шт.
Основная Схема платы MCU включает в себя 25 МГц, 32,768 кГц кристаллический осциллятор, USB блок питания управления, USB интерфейс и т. Д.

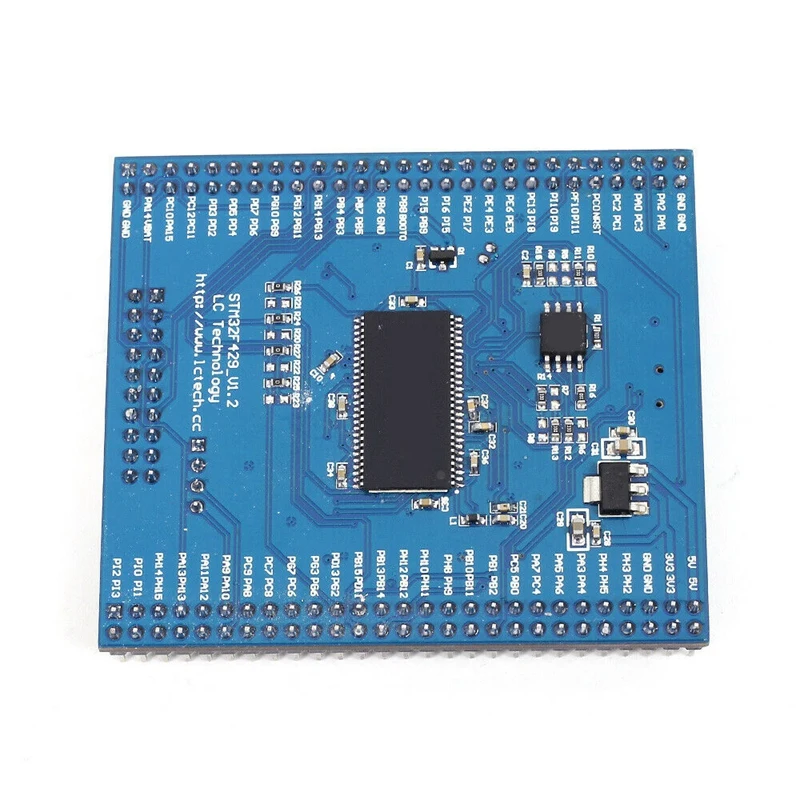

SDRAM:IS42S16400J-7TLI/8 Мб
В дополнение к бортовой SDRAM (синхронное динамическое ОЗУ и SPI флэш-памяти занимает GPIO, все прочие периферийные устройства находятся в 2,54 мм приводит к I/O pin-код, все виды ресурсов свободны в использовании чипа.
Отладка загрузки интерфейс с JTAG/SWD
Четыре технологии ламината, более стабильная производительность

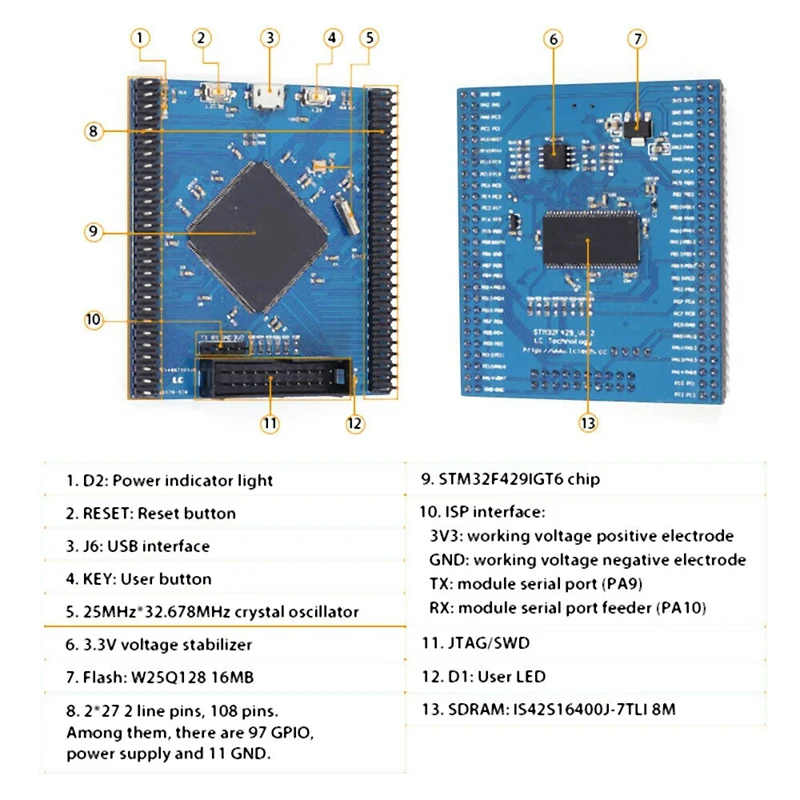

Интерфейс Описание:
J6: интерфейс USB
P2: Интерфейс отладки JTAG/SWD
USART1 Серийный порт: 3V3: Рабочее напряжение положительного электрода
GND: Рабочее напряжение отрицательного электрода
TX: Серийный порт модуля (PA9)
RX: модуль последовательного порта подачи (PA10)
Цвет: синий
Материал печатная плата монтажа
Размеры: 5*4,5 см
Посылка в комплект входит:
1 * плата разработки
Только выше посылка содержание, другие продукты не прилагаются.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
