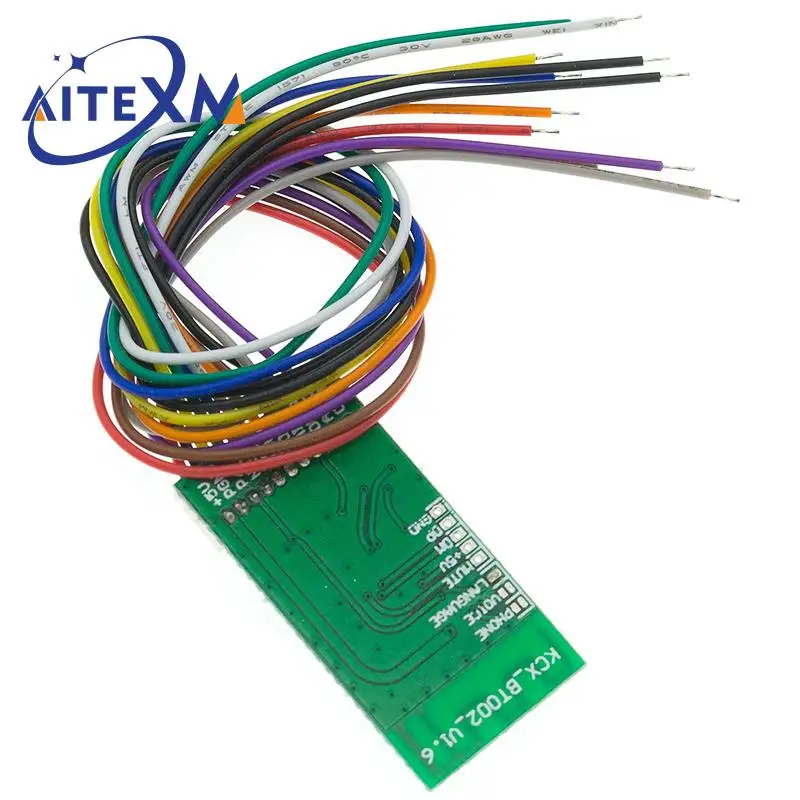

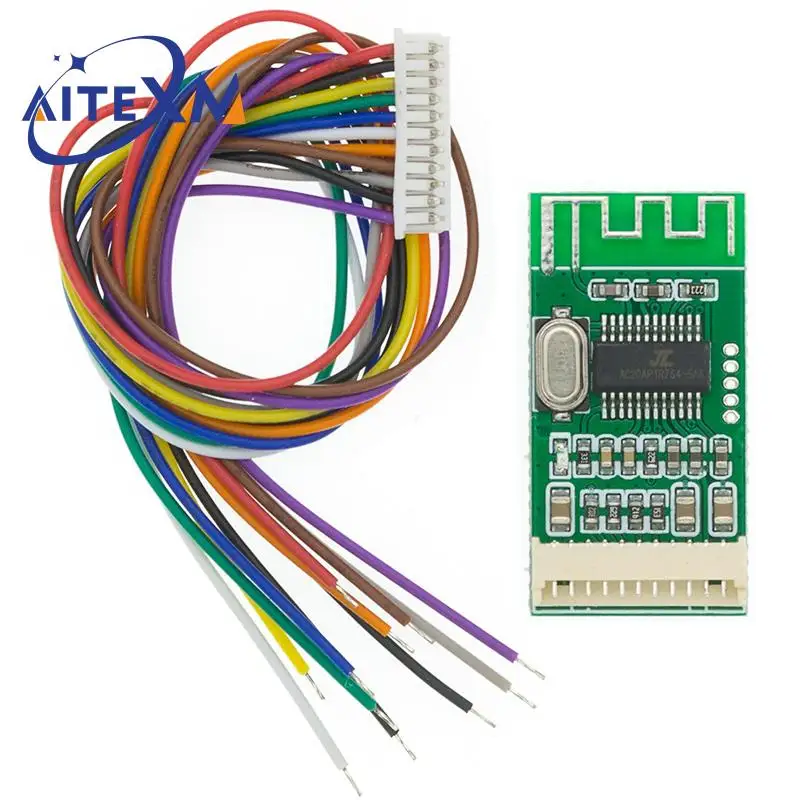

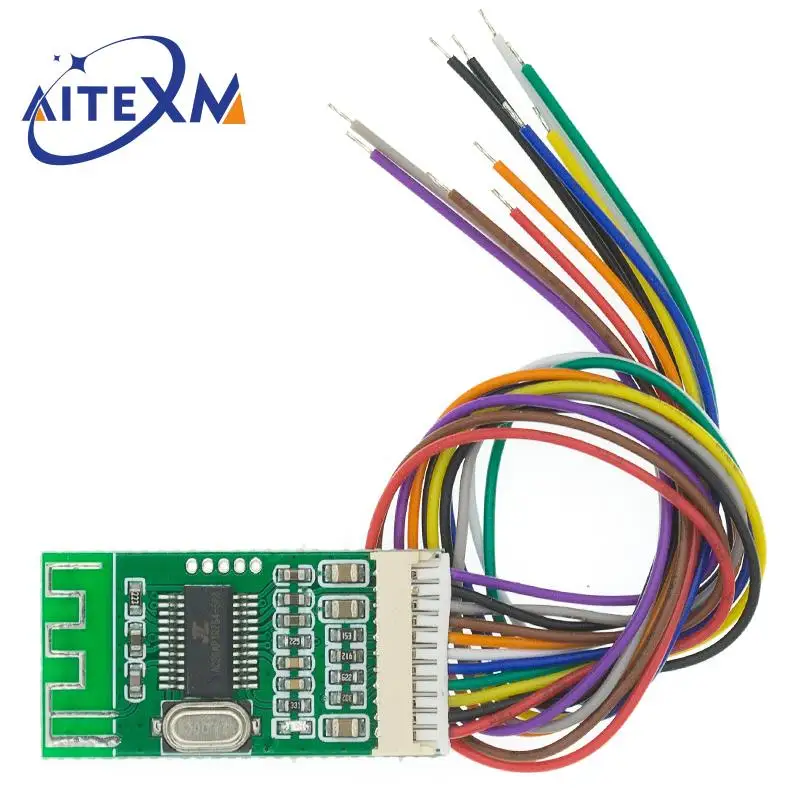

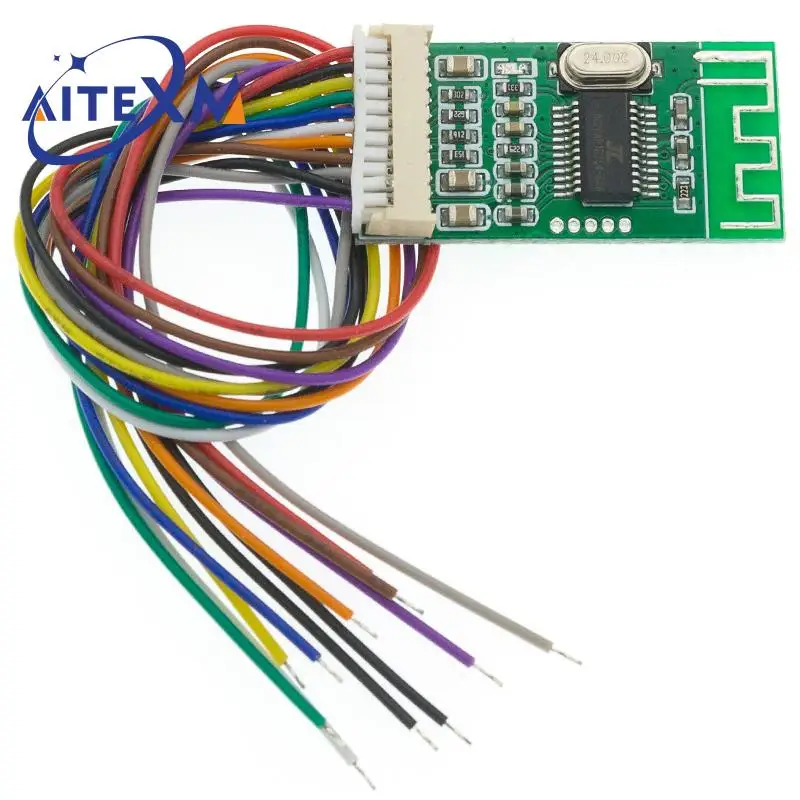

Модуль платы аудиоприемника Bluetooth KCX_BT002 10 шт. без потерь 4 2 беспроводная аудио

Модуль платы аудиоприемника Bluetooth KCX_BT002 10 шт. без потерь 4 2 беспроводная аудио

1. Описание:

KCX_BT002-это аудиомодуль Bluetooth, который объединяет телефонные звонки по Bluetooth, аудио и Bluetooth. Поддерживает рынок, все виды интеллектуальных мобильный телефон проигрывателей для воспроизведения музыки, голосовых вызовов, телефона/отключения вызова/повторного набора функций последнего вызова.
Вам просто нужно поместить этот кодек в ваш продукт, и вы можете обновить свои обычные Проводные аудиопродукты до беспроводных аудиопродуктов Bluetooth.

2. Типичное применение:

1>. Домашние динамики Сменные bluetooth-динамики
2>. Обслуживание и обновление звуковой коробки
3>. Обновление автомобильного плеера
4>. Обновление компьютерной колонки

3. Электрические характеристики:

Характеристики

Минимальное значение

Справочное значение

Максимальное значение

Компания

Питание

3,3

5

5,5

V

IP

30

Ма

FOP

2400

2485

МГц

ПРФ

2

ДБм

Чувствительность

-85

ДБм

Динамический

91

ДБ

THD + N

-70

ДБ

Перекрестные помехи

-86

ДБ

Отношение сигнал-шум

90

ДБ

R_audio

32

Ом

Выходная мощность DAC

150

MW

4. Особенности и преимущества:

1>. Исключительная долговечность и сосуществование.
2>. Благодаря разнообразию технологий для обеспечения стабильности передачи по Bluetooth.
3>. Интуитивно понятные светодиодные инструкции.
4>. Голосовые подсказки.
5>. Удобный и простой в использовании.
6>. Расстояние беспроводной передачи не менее 10 метров.

5. Инструкции по подключению и сопряжению:

После питания услышите голосовую подсказку «режим Bluetooth», что означает, что модуль переходит в режим Bluetooth и открывает переключатель Bluetooth мобильный телефон. Затем в поиске близлежащих устройств Bluetooth через несколько секунд вы увидите оборудование с названием «Bluetooth Audio», устройство Bluetooth, перейдите по ссылке со стороны мобильный телефон, чтобы подключить Bluetooth мобильный телефон.
После подключения плата декодирования передает голосовое приглашение для «успешного подключения».
В этот момент Откройте проигрыватель телефона, чтобы воспроизводить музыку, музыка телефона может быть передана по беспроводной Bluetooth на плату декодера.

6. Шаг работы подключения:

1>. Модуль включения
2>. Введите настройки системы телефона
3>. Включите переключатель Bluetooth
4>. Поиск устройств Bluetooth
5>. Подключение Bluetooth
6>. После того, как мобильный терминал подключен к модулю Bluetooth, плеер Мобильный телефон открывается для воспроизведения музыки, и модуль Bluetooth может выводить музыку мобильный телефон.

7. О входящих звонках

Когда мобильный телефон с модулем Bluetooth имеет входящий вызов, модуль отправляет голос для трансляции номера вызова абонента. Вы можете ответить на вызов модуля Bluetooth коротким нажатием кнопки P/P, после вызова, вызов аудиосигнала с внешнего электретного микрофона модуля Bluetooth (для использования модуля Bluetooth вызовет модуль Bluetooth для подключения электретного микрофона, иначе они не могут слышать звук). Кроме того, вы можете переключиться на любой телефон или модуль Bluetooth в процессе вызова.

8. Выбор и Подключение периферийных устройств:

1>. Выбор и Подключение режима питания
Порт питания + модуль 12 В, отрицательный положительный и отрицательный GND соответственно подключены к источнику питания, чип регулятора напряжения 78 м05 между коротким замыканием 1 и 3 футами для режима питания 5 В, отключите источник питания в режиме 12 В (перед подачей электричества Проверьте напряжение и питание через соответствующие промежутки времени), Заводской режим 12 В по умолчанию.
2>. Подключение аудиосигналов
Аудиовыход: аудиоинтерфейс 3,5 мм используется для вывода стереозвуковых сигналов, подключения внешних усилителей мощности или прямого подключения наушников.

9. Индикатор состояния:

1>. Плата декодера оснащена индикатором состояния (синий светодиодный), который используется для отображения различных условий работы модуля.
2>. Сопряжение светодиодный быстро мигает (ярко, из 250 мс)
3>. Воспроизведение MP3 светодиодный светодиодная медленная вспышка (яркая 500 мс, уничтожение 500 мс)
4>. Состояние паузы: часто светильник рается светодиод
5>. Воспроизведение по Bluetooth светодиодный мигает два раза в 2 секунды

10: описание ключевых функций

Кнопка громкости: короткое нажатие: громкость-, длительное нажатие: громкость непрерывная-

Кнопка VOL +: короткое нажатие: Громкость +, длительное нажатие: громкость непрерывная +

Кнопка PREV: короткое нажатие: Предыдущая песня

Следующая кнопка: короткое нажатие: Следующая песня

P/P ключ: короткое нажатие для воспроизведения паузы/двойной щелчок для перезвонка

Входящий вызов: короткое нажатие для ответа/долгое нажатие для отклонения

Во время вызова: короткое нажатие, чтобы повесить текущий вызов

В режиме Bluetooth: дважды щелкните, чтобы перезвонить

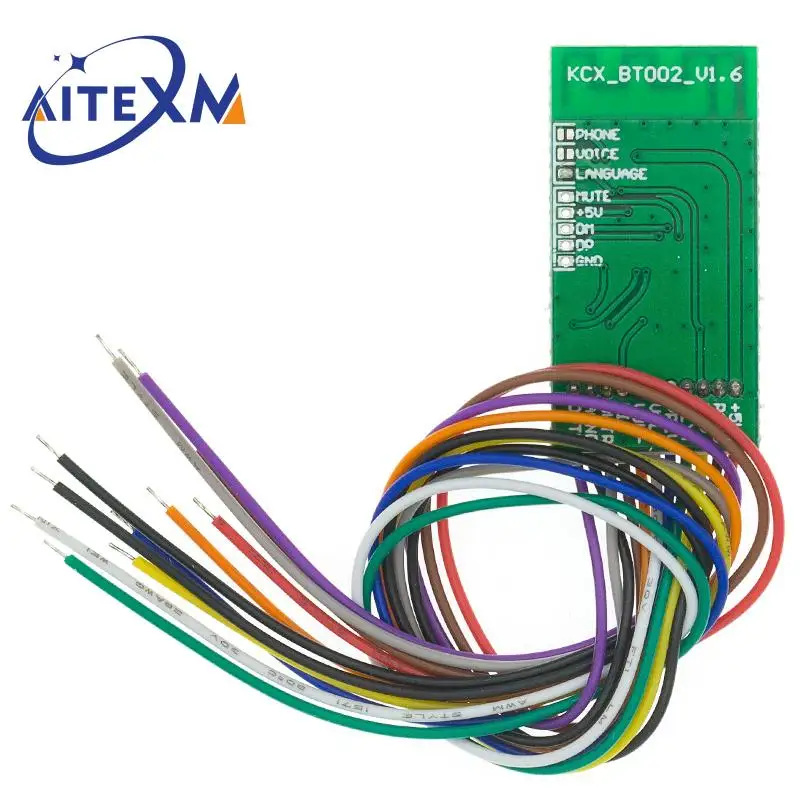

11: выбор и Подключение периферийных устройств

(1): интерфейс питания (1, 2 фута)

Входной порт питания модуля + 5 В, GND подключены к положительному и отрицательному полюсам источника питания.

(2): Интерфейс внешней кнопки (3-7 футов)

Внешняя сенсорная кнопка, эффективная для заземления.

(3): интерфейс внешнего микрофона (8 футов)

Положительный полюс внешнего электретного микрофона (отрицательный полюс электретного микрофона подключен к GND)

(2): интерфейс аудиосигнала (9, 10)

OUTR/OUTL: используется для вывода стереозвуковых сигналов для подключения к внешнему усилителю мощности или подключения к наушникам.
