Руководство по заказу:

OTV-MH422.-КаналMPEG-2/H.264 HD кодировщик (2.* SDI или2.* HDMI)

OTV-MH42A4.-КаналMPEG-2/H.264 HD кодировщик (4.* SDI или4.* HDMI)

Обзор:

OTV-MH42A 4-канальный MPEG-2/H.264 HD кодер отличается высокой производительностью, низкую задержку и крайне низкая скорость передачи для DTV система, И использует современную технологию сжатия видео для MPEG-2 и Плавного изменения H.264. Способен выполнять мощные функции кодирования звука, поддерживает MPEG1 слой 2, LC-AAC, HE-AAC и Dolby AC3 по выбору.

OTV-MH42A 4-канальный MPEG-2/H.264 HD кодер предназначен в стандартную коробку для 1U шасси, а (макс.). Возможность горяч-pluggable два модуля (каждый модуль может поддерживать 2 канала). Устройство обеспечивает входной интерфейс до 4 * HD-SDI или 4 * HDMI, кроме того, он имеет 2 * ASI и 1 * IP(UDP/RTP) выходные интерфейсы, после обработки без потери, SDI программы могут проходить через ASI и IP порты в MPTS или SPTS. Фильтрация пустых пакетов, способная отключать IP, не только позволяет предоставлять больше услуг в ограниченной полосе пропускания, но также в значительной степени улучшает использование источника спектра системы IPTV.

OTV-MH42A 4-канальный MPEG-2/H.264 HD кодер принимает внутренний ящик тип конструкции, что значительно облегчает смену кодирования модулей, если это необходимо.

Ключевые особенности:

MPEG2 HD/SD и MPEG4 AVC/H.264 HD/SDКодирование видео

MPEG1 аудио слой 2, LC-AAC, HE-AAC и AC3 аудио кодирование

Поддержка нормализации диалогов (применимо для DD AC3)

4 * HD-SDI или 4 * HDMI вход

Поддержка двойного источника питания

Поддержка режима контроля скорости VBR/CBR

ПоддержкаCC (закрытая подпись)EIA 608 и EIA 708 для ввода HD-SDI

Поддержка функции низкой задержки

ПоддержкаPSI/SI редактированияИ вставка

Поддерживает фильтр IP null packet

ASI выход, IP (MPTS & 4 SPTS) выход над UDP, RTP

ЖК-дисплей, пульт дистанционного управления и прошивка

Веб-Управление NMS, обновления через Интернет

Технические характеристики:

Товар

Описание

Характеристики Видео

Сжатие видео: MPEG-2,HD/SD MPEG-4 AVC/H.264

Видеовходы: 4 * HD-SDI или 4 * HDMI

Разрешение: 1920 * 1080_60P, 1920 * 1080_50P (только для H.264/MPEG-4 AVC)

1920 * 1080_60i, 1920 * 1080_50i

1280 * 720_60P, 1280 * 720p_50P

720 * 480_60i, 720 * 576_50i

Битрейт:

0,5 Мбит/с ~ 19,5 Мбит/с на H.264 кодирования

1 Мбит/с ~ 19,5 Мбит/с на MPEG-2 кодирования

Режим контроля скорости: CBR/VBR

Соотношение сторон: 4:3, 16:9

Chroma выборка: 4:2:0

Предварительная обработка видео: деинтерлейсинг, шумоподавление, затачивание

Характеристики аудио

Сжатие звука: MPEG-1 Layer2, LC-AAC, HE-AAC (v1 и v2),

Dolby Digital AC3 (опционально)

Частота дискретизации: 48 кГц

Точность выборки: 24 бит

Скорость кодирования: 64 Кбит/с ~ 320 кбит/с

Ip-выход

Протокол перевозки: протокол UDP/RTP

IP выходной канал: MPTS/4 * SPTS по IP

Поддержка фильтрации пустых пакетов

Разъем: RJ45, 10/100 м

Выход ASI

Выходной канал: 2 * ASI, интерфейс BNC

Стандарт TS: EN 50083-9 ASI

Макс. Скорость выхода: 170 Мбит/с

Рамка MPEG: 188/204 байт

Потеря отражения: >10 дБ

Разъем: 75 Ом, интерфейс BNC

Управление

Разъем: 1 * RJ-45, 10/100 Base-T (NMS интерфейс)

Пульт дистанционного управления: от NMS

Режим низкой задержки: нормальный, mode1, mode2

Местное управление: клавиатура на передней панели, ЖК-дисплей

Рабочая среда

Размеры

(WxLxH) 482 мм × 400 мм × 44 мм

Вес брутто

5 кг

Температура

От 0 до 45 (для работы), от-20 до 80 (для хранения)

Входное напряжение

AC 100V-220V ± 10% В переменного тока, 50/60 Гц

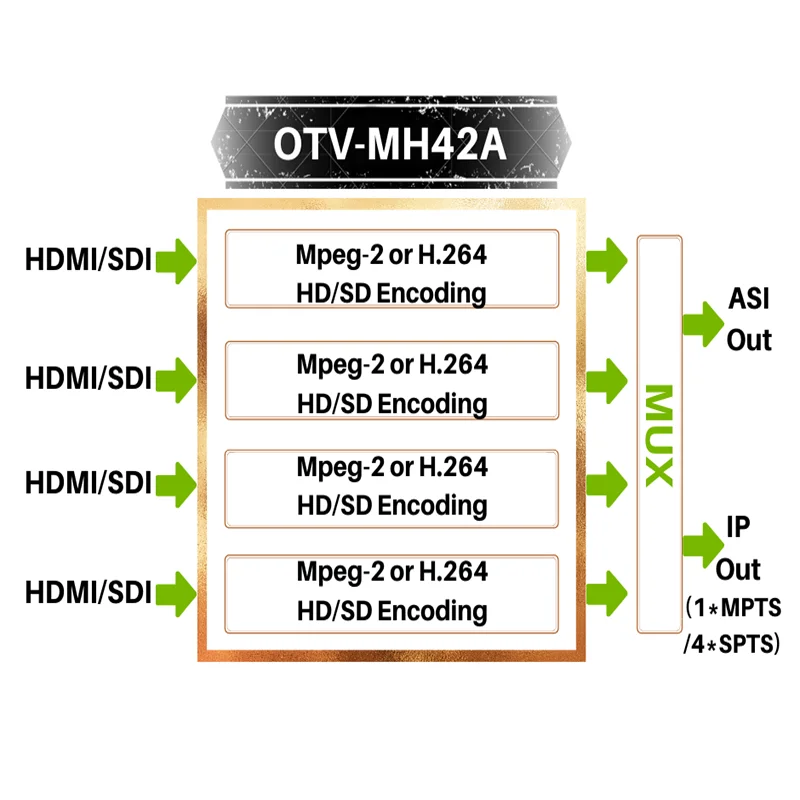

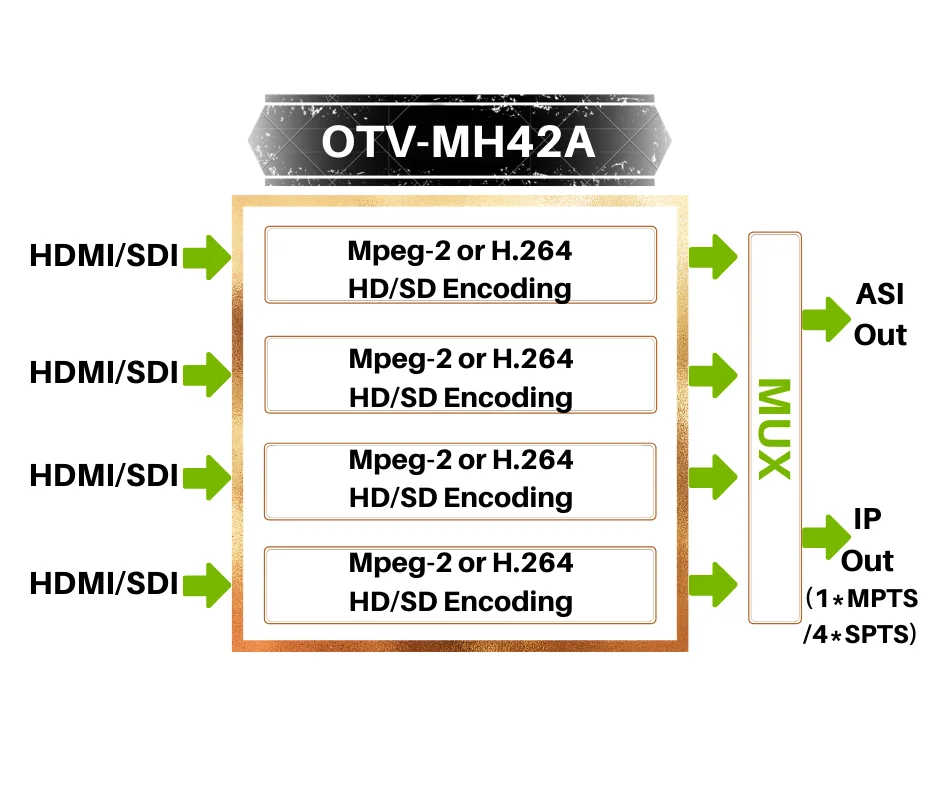

Ключевая схема:
