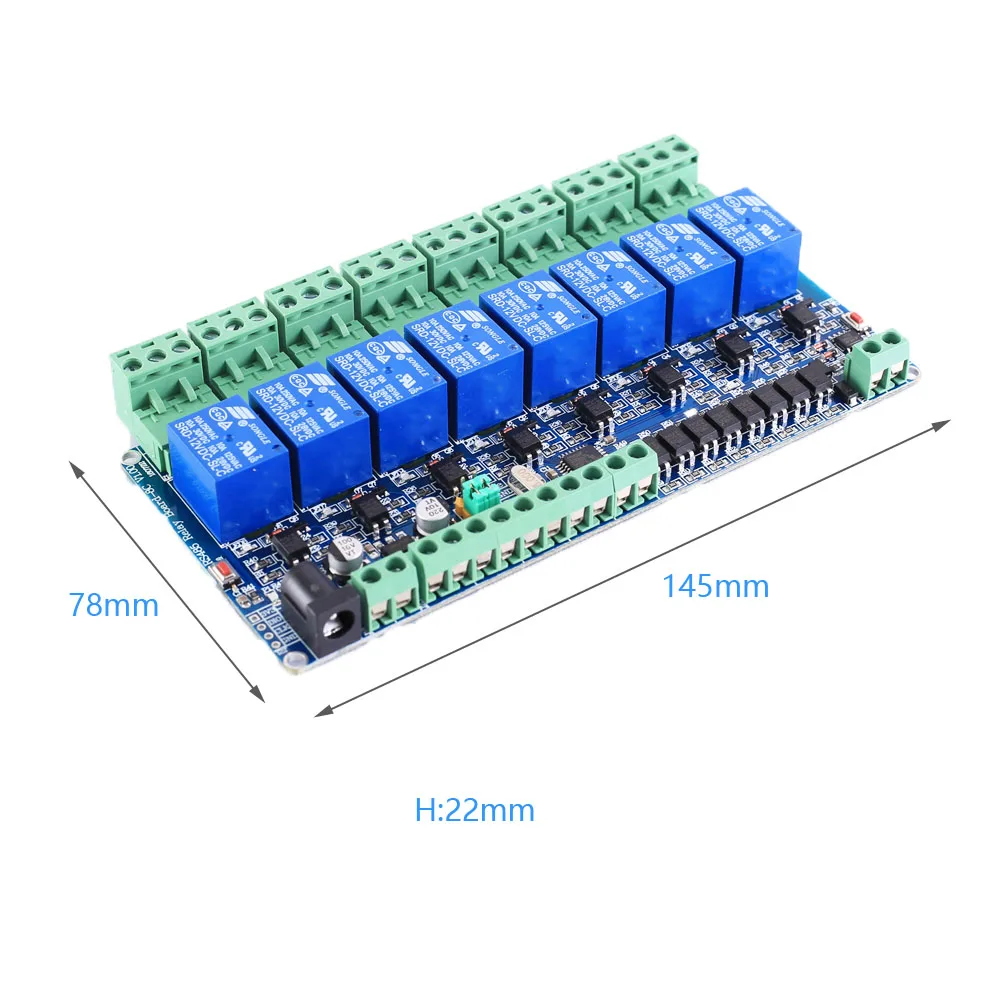

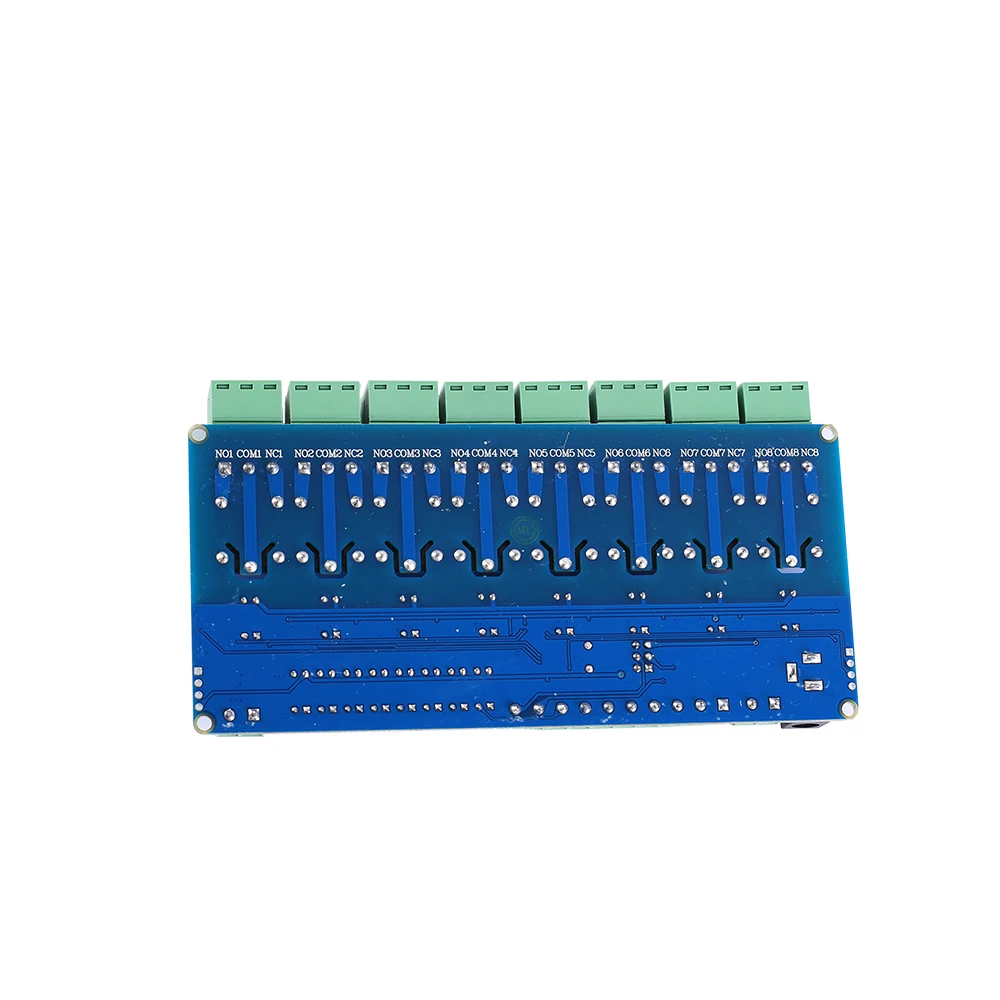

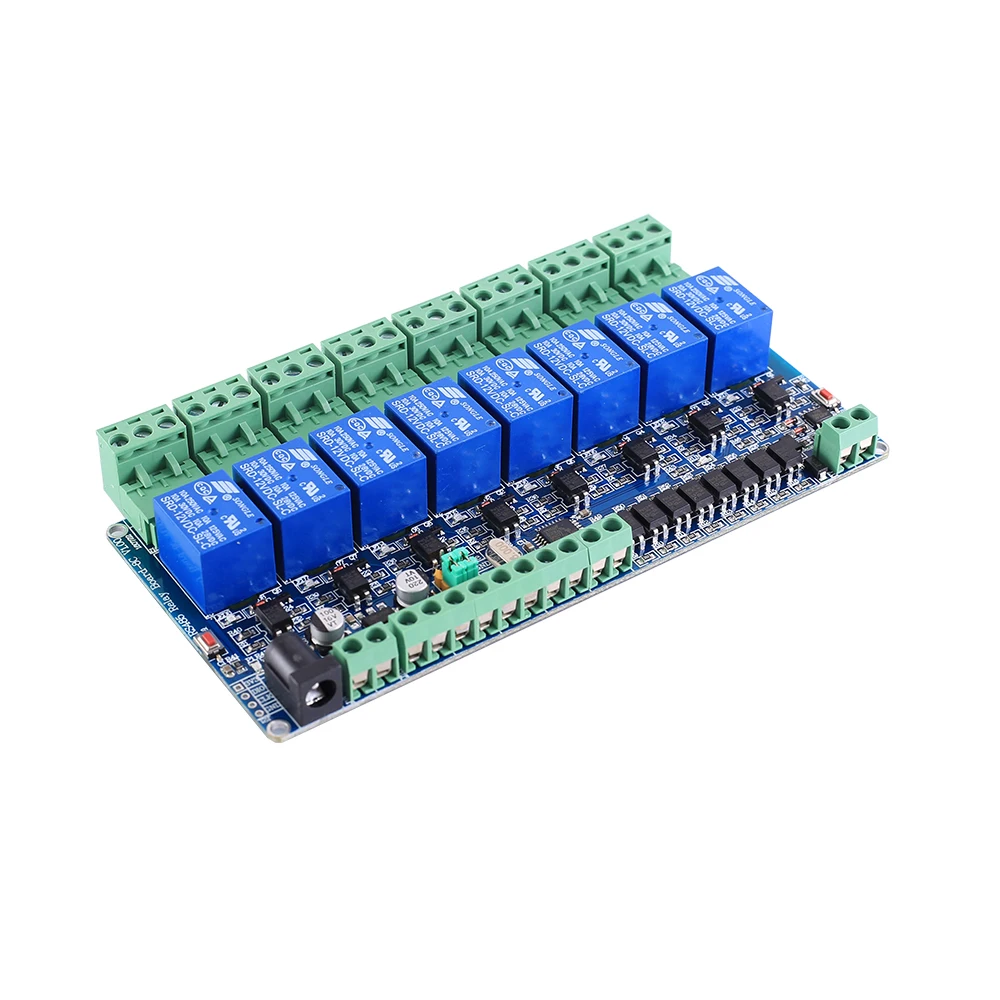

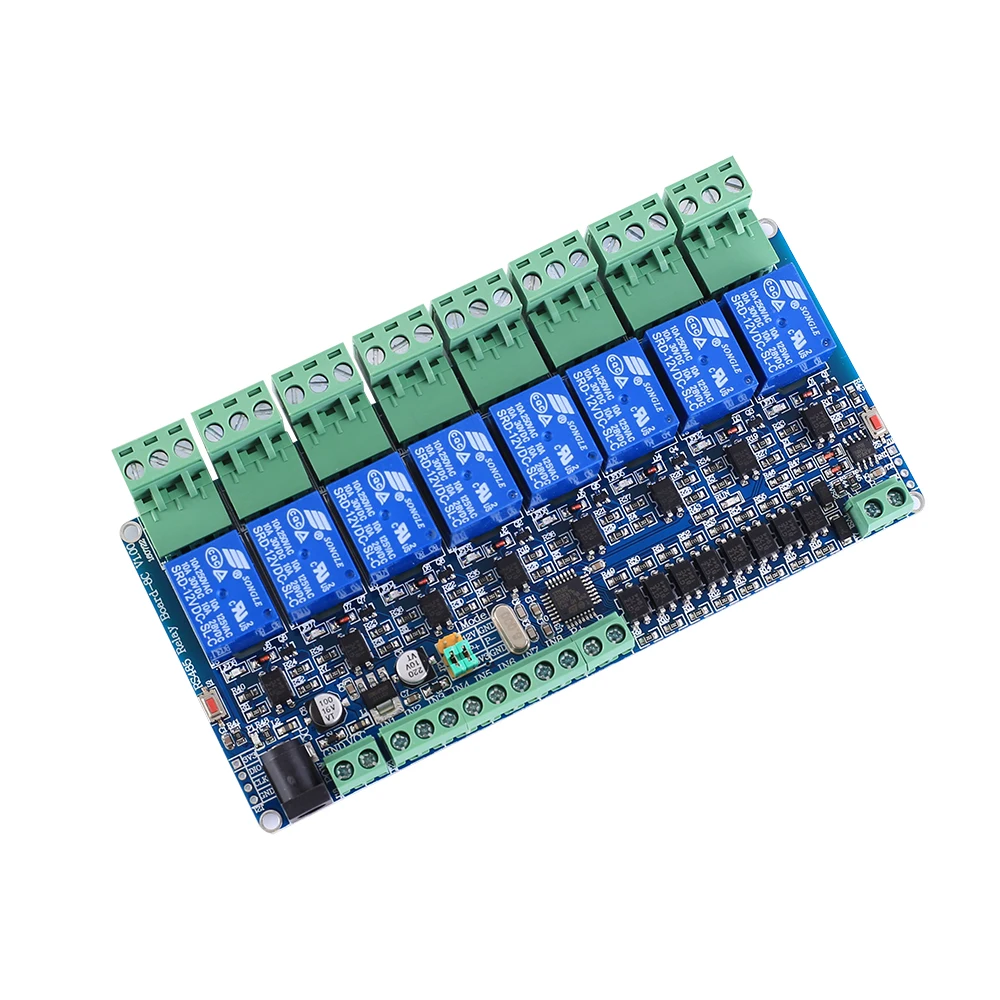

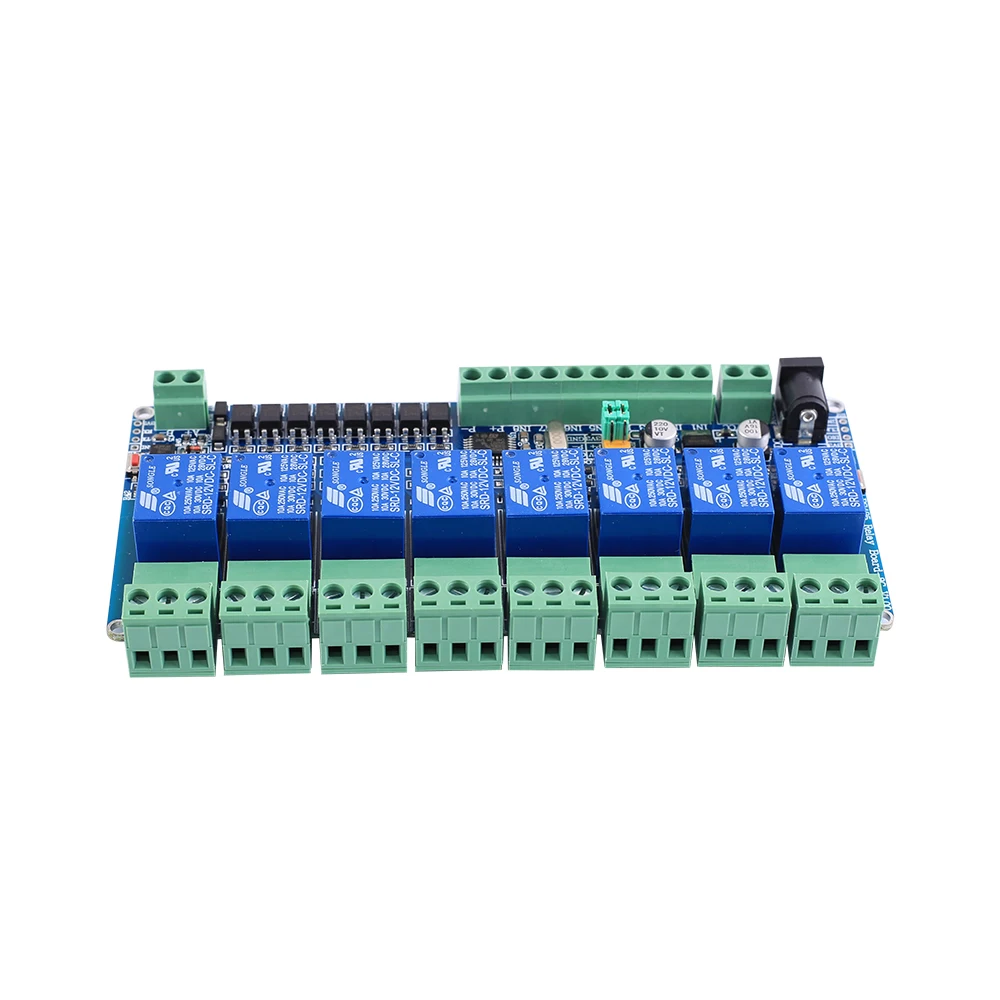

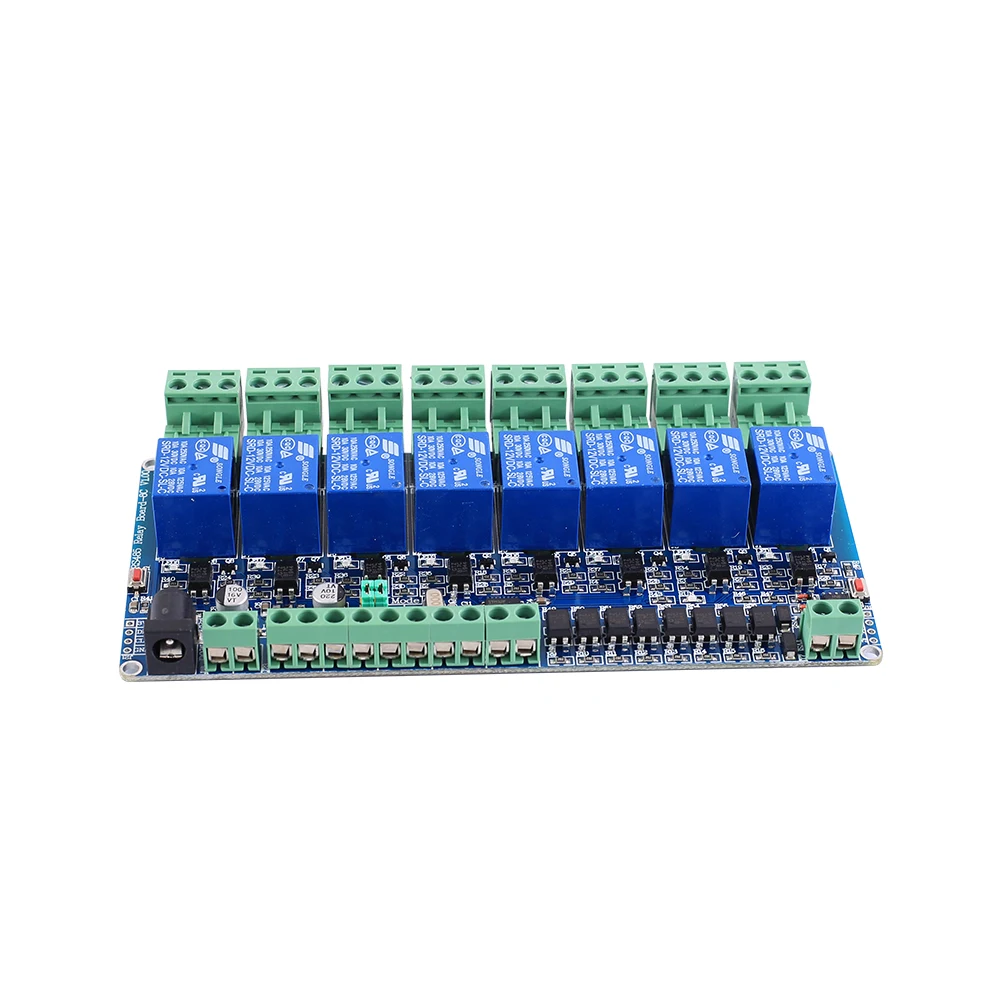

Для Arduino RS485 Modbus-RTU 12V 8Bit триггерный релейный модуль TTL 8-канальный переключатель

Для Arduino RS485 Modbus-RTU 12V 8Bit триггерный релейный модуль TTL 8-канальный переключатель

Описание:

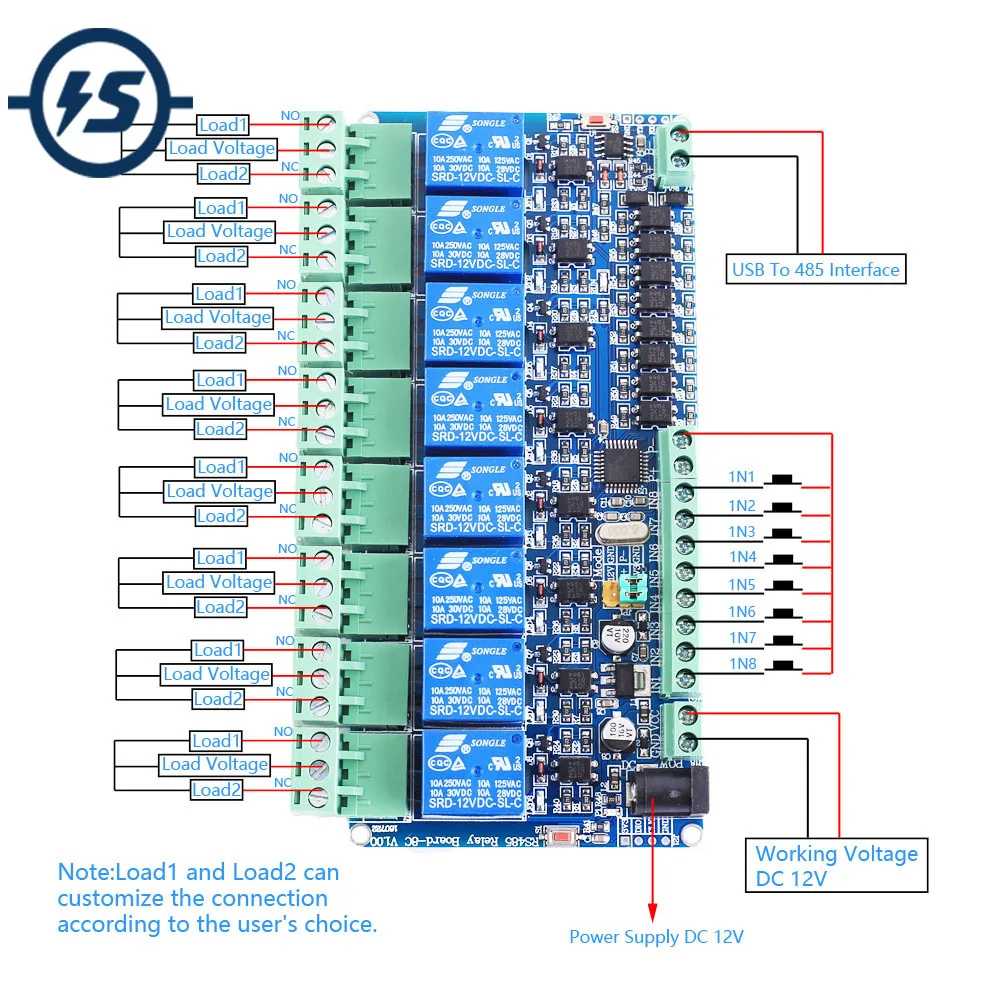

Это 8-Каналы ModbusRTU триггерный релейный модуль оснащен зрелый и стабильный 8-битный MCU и RS485 уровень коммуникационная микросхема, утвердить стандарт MODBUS RTU формат RS485 протокол передачи данных. Он может реализовывать 8-битное Обнаружение входного сигнала и 8-битный релейный выход. Он используется для цифрового обнаружения или контроля мощности. 2. Особенности: 1>. Поддержка протокола Modbus RTU 2>. Поддержка интерфейса RS485/TTL UART 3>. Выходной индикатор в нескольких режимах 4>. Адрес может быть установлен 5>. Поддержка обратного подключения 6>. Релейный переключатель на выходе 7>. Поддержка функции памяти параметров 8>. Изоляция оптопары 3. Параметры: 1>. Название продукта: 8Bit MODBUS RTU релейный модуль 3>. Рабочее напряжение: 12 В постоянного тока 3>. Рабочий ток: 1A 4> скорость передачи данных: 4800/9600/19600bps (по умолчанию 9600bps) 5>. Оптопара Входной сигнал: 12 В постоянного тока 6>. Адрес набора: 1 ~ 255 7>. Режим управления реле: вкл/выкл, Delay_ON,Delay_OFF режим 8>. Время задержки: 0 ~ 25.5s 9>. Нагрузка: 250 В переменного тока 10 А или 30 в 10 А постоянного тока 10>. Протокол: Modbus RTU 11>. Интерфейс: RS485/TTL UART 12>. Канал управления: 8 каналов 13>. Рабочая температура:-20 ℃ ~ 85 ℃ 14> Рабочая влажность: 10% ~ 85% относительной влажности 15>. Размер печатной платы: 145*78*22 мм 4. Команда MODBUS RTU: 1>. Скорость передачи данных: 9600,8, нет, 1 /****************** Установить адрес устройства **************************************************/ 2>. Установите адрес устройства на 0x01: 00 10 00 00 01 02 00 01 6A 00 3>. Установите адрес устройства на 0x02: 00 10 00 00 01 02 00 02 2A 01 4>. Установите адрес устройства на 0x03: 00 10 00 00 01 02 00 03 EB C1 /****************** Командный формат ****************************************************/ 5>. Чтение адреса устройства: 00 03 00 00 01 85 дБ Возврат: 00 03 02 00 01 44 44/01-это адрес устройства. 6>. Установите формат команды: Включите реле 1 #: 01 05 00 01 00 9d 9a Примечание _ 1: 1-й байт-это адрес устройства. Примечание _ 2: 2-й байт-это функциональный код. Примечание _ 3: 3-й и 4-й байт-это адреса реле/регистра. Таким образом, может быть 0x0000, 0x0001, 0x0002, 0x0003, 0x0004, 0x0005, 0x0006, 0x0007. Примечание _ 4: 5-й и 6-й байт являются релейными/зарегистрированными данными. 01 означает Включение Реле и 00 означает выключение реле. Примечание _ 5: 7-й и 8-й байт-это CRC-код. /****************** Включение/выключение реле 7>. Включите 0 # реле: 01 05 00 00 FF 00 8C 3A Выключить 0 # реле: 01 05 00 00 00 00 CD CA 8>. Включите реле 1 #: 01 05 00 01 FF 00 DD FA Выключите реле 1 #: 01 05 00 01 00 00 9C 0A 9>. Включите реле 2 #: 01 05 00 02 FF 00 2D FA Выключите реле 2 #: 01 05 00 02 00 00 6C 0A 10>. Включите 3 # реле: 01 05 00 03 FF 00 7C 3A Выключите 3 # реле: 01 05 00 03 00 00 3D CA 11>. Включите 4 # реле: 01 05 00 04 FF 00 CD FB Выключить 4 # реле: 01 05 00 04 00 00 8C 0B 12>. Включите реле 5 #: 01 05 00 05 FF 00 9C 3B Выключите 5 # реле: 01 05 00 05 00 00 DD CB 13>. Включите реле 6 #: 01 05 00 06 FF 00 6C 3B Выключить 6 # реле: 01 05 00 06 00 00 2D CB 14>. Включите 7 # реле: 01 05 00 07 FF 00 3D FB Выключите реле 7 #: 01 05 00 07 00 7C 0B /******************* Считывание статуса ретранслятора/ 15>. Чтение 0 # состояние реле: 01 01 00 00 00 01 FD CA 16>. Чтение 1 # состояние реле: 01 01 00 01 00 01 AC 0A 17>. Чтение 2 # состояние реле: 01 01 00 02 00 01 5C 0A 18>. Чтение 3 # состояние реле: 01 01 00 03 00 01 0D CA 19>. Чтение 4 # состояние реле: 01 01 00 04 00 01 BC 0B 20>. Чтение 5 # состояние реле: 01 01 00 05 00 01 ED CB 21>. Чтение 6 # состояние реле: 01 01 00 06 00 01 1D CB 23>. Чтение 7 # состояние реле: 01 01 00 07 00 01 4C 0B 24>. Прочитайте все состояние реле: 01 01 00 00 00 08 3D CC /***************** Включите режим задержки ************************************************/ 25>. Функция: реле включится в течение задержки, а затем выключится. 26>. Единица времени задержки составляет 100 мс [это означает, что 1-100 мс] 27>. Контроль 1 # устройство 0 # реле: 01 05 02 00 07 00 CE 42/7*100 мс = 700 мс 28>. Контроль 1 # устройство 1 # реле: 01 05 02 01 08 00 9A 72/800 мс 29>. Управление 2 # устройство 0 # реле: 02 05 02 00 05 00 CF 11/500MS 30>. Управление 2 # устройство 1 # реле: 02 05 02 01 06 00 9E 21/600 мс 31>. Включите все реле: 01 0F 00 00 00 08 01 00 FE 95 32>. Включите все реле: 01 0F 00 00 00 08 01 FF BE D5 /****************** Состояние обратного выхода ************************************************/ 33>. Обратный 0 # реле: 01 05 00 00 55 00 F2 9A 34>. Обратный 1 # реле: 01 05 00 01 55 00 A3 5A 35>. Обратный 2 # реле: 01 05 00 02 55 00 53 5A 36>. Обратный 3 # реле: 01 05 00 03 55 00 02 9A 37>. Обратный 4 # реле: 01 05 00 04 55 00 B3 5B 38>. Обратное реле 5 #: 01 05 00 05 55 00 E2 9B 49>. Обратный 6 # реле: 01 05 00 06 55 00 12 9B 40>. Обратный 7 # реле: 01 05 00 07 55 00 43 5B 41>. Обратное реле: 01 05 00 00 5A 00 F7 6A /**************** Читать 8-битный Вход состояние ***********************************************/ 42>. Отправка: 01 02 00 00 08 79 CC 43>. Получение: 01 02 01 00 A1 88 5. Применение: 1>. Встроенный системный контроль 2>. Промышленный контроль 3>. Управление микро мобильным устройством 6. Посылка: 1>.1 шт. 8-Bit с протоколом MODBUS RTU ptz-камеры триггерный релейный модуль
