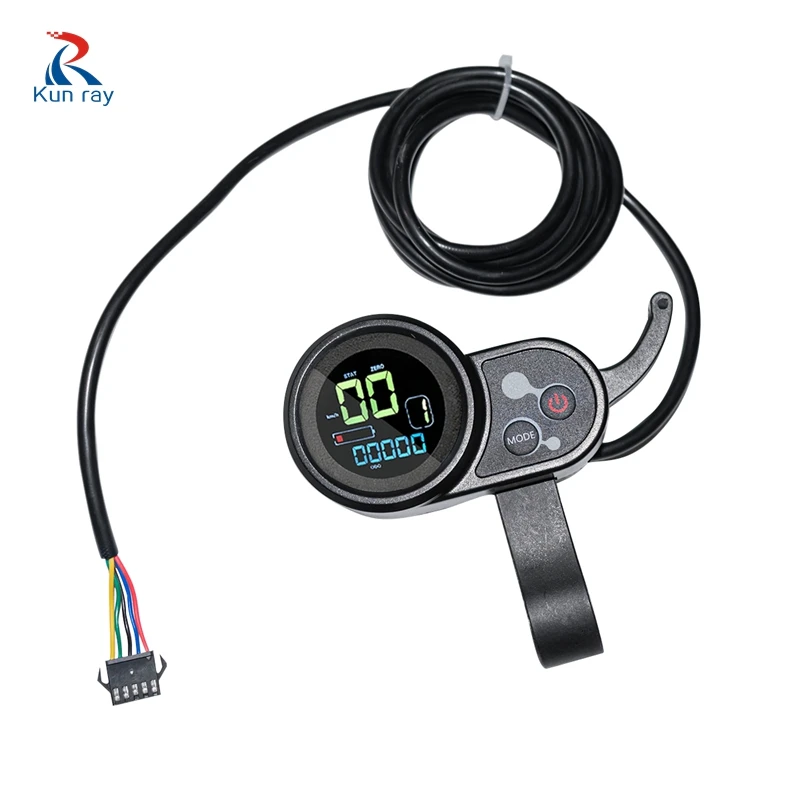

ЖК-дисплей регулятор скорости для бесщеточных двигателей контроллер

ЖК-дисплей регулятор скорости для бесщеточных двигателей контроллер

Контроллер

Стиль двигателя: бесщеточный
Номинальное напряжение: 24 В 36 в 48 в
Номинальная мощность: 250 Вт 350 Вт 500 Вт
Ток: 13A ± 1A(250 Вт), 15A ± 1A(350 Вт), 25A ± 1A(500 Вт)

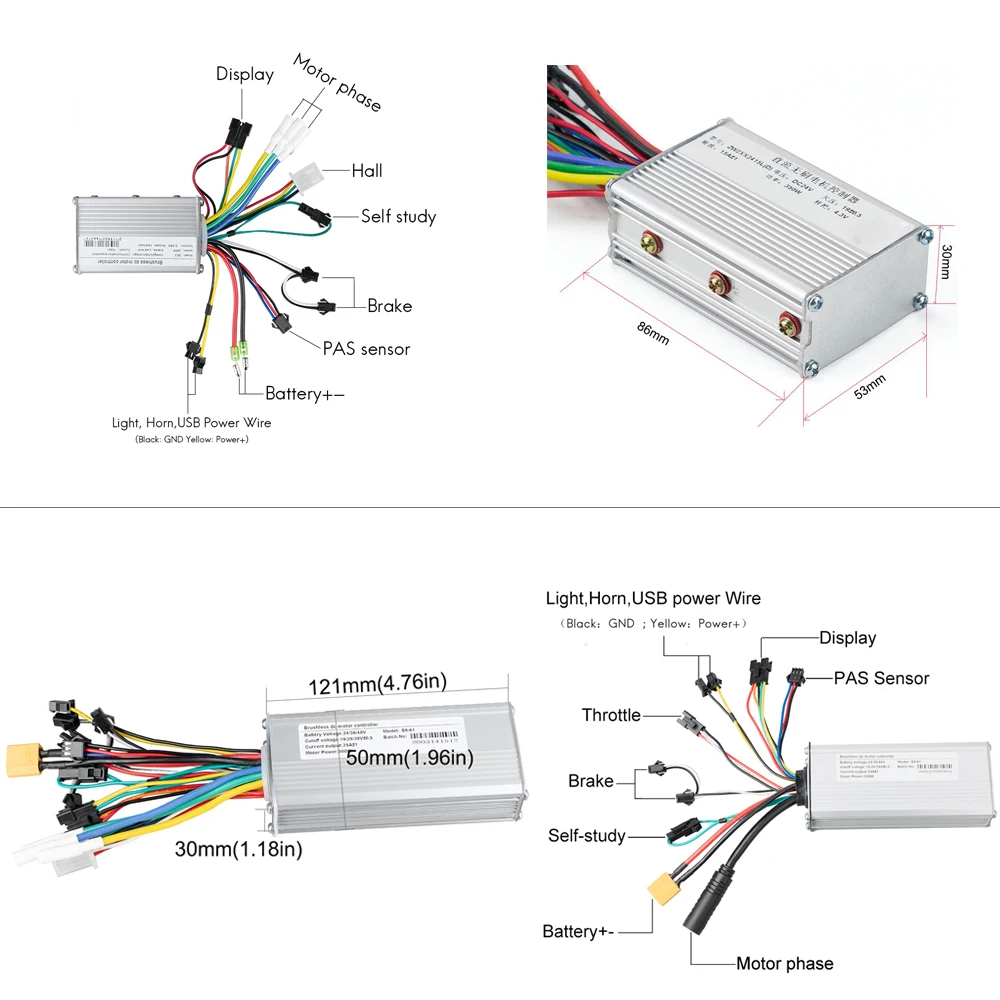

Размер контроллера: 86 мм * 53 мм * 30 мм (250 Вт, 350 Вт), 121 мм x 50 мм x 30 мм (500 Вт)
Использование для: электрического трицикла, электроскутера, электромобиля и т. д.

Как использовать самоучитель:

При первом использовании контроллера и двигателя для работы сначала следует использовать провод для самостоятельного обучения.
Шаг 1. Подключите провод двигателя, провод холла, провод аккумулятора и другие функциональные провода.
Шаг 2, подключите провод для самостоятельного обучения, Двигатель вращается вперед, позвольте ему обучиться автоматически в течение 10-20 секунд, отключите провод для самостоятельного обучения, подключите к другим функциональным проводам, завершить самоизучение, и не нужно использовать его в дальнейшем.

Как установить P07:

1. Если ваш двигатель имеет провод датчика скорости (некоторые из них являются белыми проводами в зале), P07 устанавливается в 1.
2. Если ваш двигатель без провода датчика скорости (Холл 5 проводки), то вы должны знать номер магнита двигателя и коэффициент редукции двигателя.
P07 = магнит * Передаточное отношение (например: магнит = 20, Передаточное отношение = 1:4, 5, поэтому P07 установлен на 20*4,5 = 90

Дисплей фар

(Включение питания светильников) нажмите и удерживайте кнопку “+” 3 секунды для включения/выключения;

Настройка работы (нужно только установить P03, P06, P07, P10, P13)

●Нажмите кнопку «+» и «-» вместе 3 секунды, чтобы войти в интерфейс настройки;
※ Нажмите кнопку «M», чтобы войти в пункт настройки; Нажмите кнопку вверх и вниз для выбора параметра;
P01: подсветка счетчика;
P02: Единица пробега, 0: км; 1: миля;
P03: уровень напряжения, базовое рабочее напряжение;
P04: время сна, 0: без сна, единица измерения: мин
P05: вспомогательное положение, 0:3,1:5, режим;
P06: диаметр колес, блок: дюйм; Точность: 0,1;
P07: количество скоростных магнитов, диапазон: 1-100; (Примечание: здесь только для отображения скорости, не влияет на фактическую скорость)
P08: Ограничение скорости, диапазон: 0-50 км/ч, 50: означает неограниченную скорость; (когда скорость большая, чем установленная скорость, выключите Выход PWM)
P09: ноль или ноль старт, 0: ноль старт; 1: ноль старт;
P10: Настройка режима привода: 0: силовой привод, недействительный дроссель; (вспомогательное питание)
1: режим привода электрической дроссельной заслонки, помощь недопустима;
2: эффективны как вспомогательная, так и дроссельная заслонка;
P11: Настройка чувствительности Boost, диапазон: 1-24;
P12: Настройка силы пуска Boost, диапазон: 1-5;
P13: настройка вспомогательного типа PAS. (5/8/12) одинарный зал PAS: набор на 5/8 двойной зал PAS: набор на 12
Р14: Р15: не открывающиеся функции;
P16:ODO clear; Длительное нажатие кнопки вверх 5 секунд для очистки;

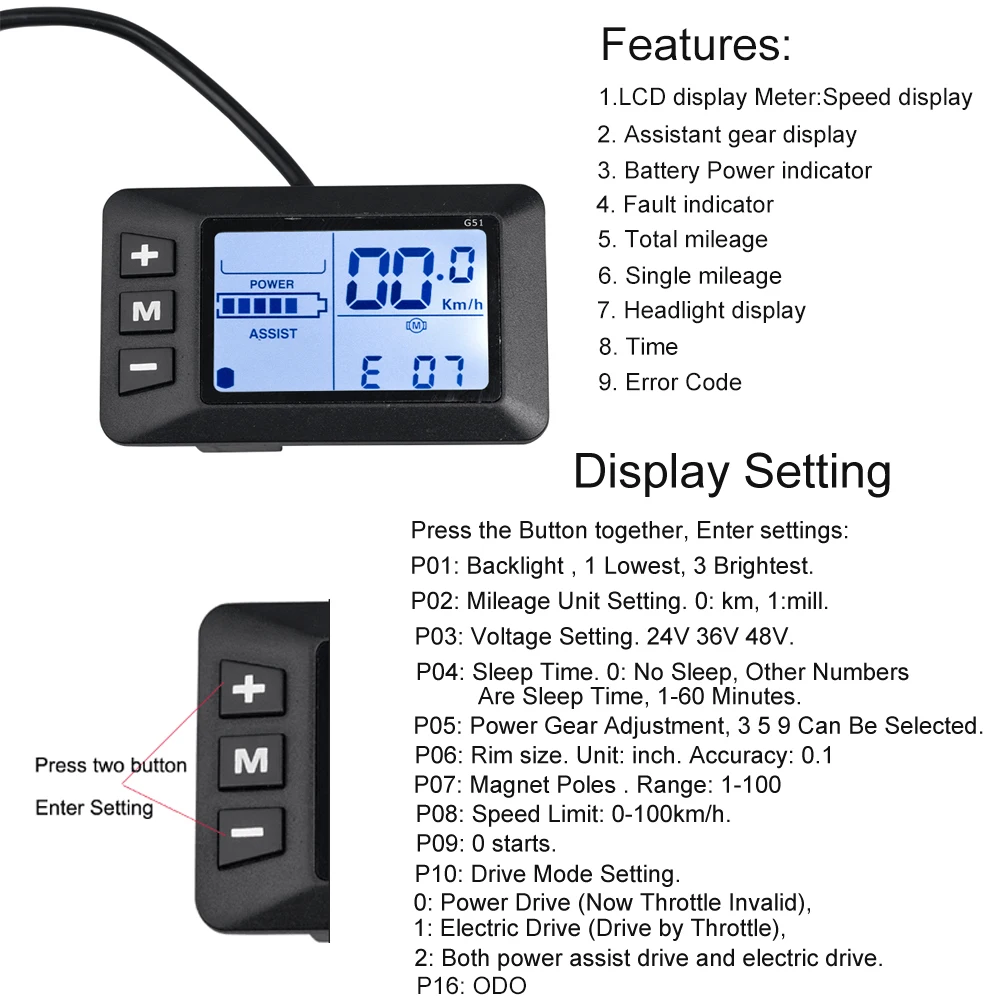

Настройка дисплея G51
P01: подсветка, 1 Самая низкая, 3 Самая яркая.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Настройка напряжения. 24 В 36 В 48 В.
P04: время сна. 0: нет сна, остальные цифры-это время сна, 1-60 минут.
P05: Регулировка силовой передачи, можно выбрать 3 5 9.
Р06: размер ободка. Единица измерения: дюйм. Точность: 0,1
P07: магнитные полюса. Диапазон: 1-100
P08: Ограничение скорости: 0-100 км/ч.
P09: 0 запусков.
P10: Настройка режима привода.
0: силовой привод (теперь дроссельная заслонка недействительна),
1: электропривод (привод дроссельной заслонки),
2: как силовой вспомогательный привод, так и Электрический привод.
P16: ОДО

Настройка дисплея S890
P01: Регулировка яркости подсветки, 1 Самая низкая, 3 Самая яркая.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Настройка выбора напряжения. 24 В 36 В 48 В.
P04: время сна. 0: нет сна, остальные цифры-это время сна, 1-60 минут.
P05: Регулировка силовой передачи, можно выбрать 3 5 9.
Р06: диаметр обода. Единица измерения: дюйм. Точность: 0,1
P07: количество скоростных магнитов. Диапазон: 1-100
P08: Ограничение скорости: 0-100 км/ч.
P09: 0 запусков.
P10: Настройка режима привода.
0: силовой привод (теперь дроссельная заслонка недействительна),
1: электропривод (привод дроссельной заслонки),
2: как силовой вспомогательный привод, так и Электрический привод.
Р16: 0D0

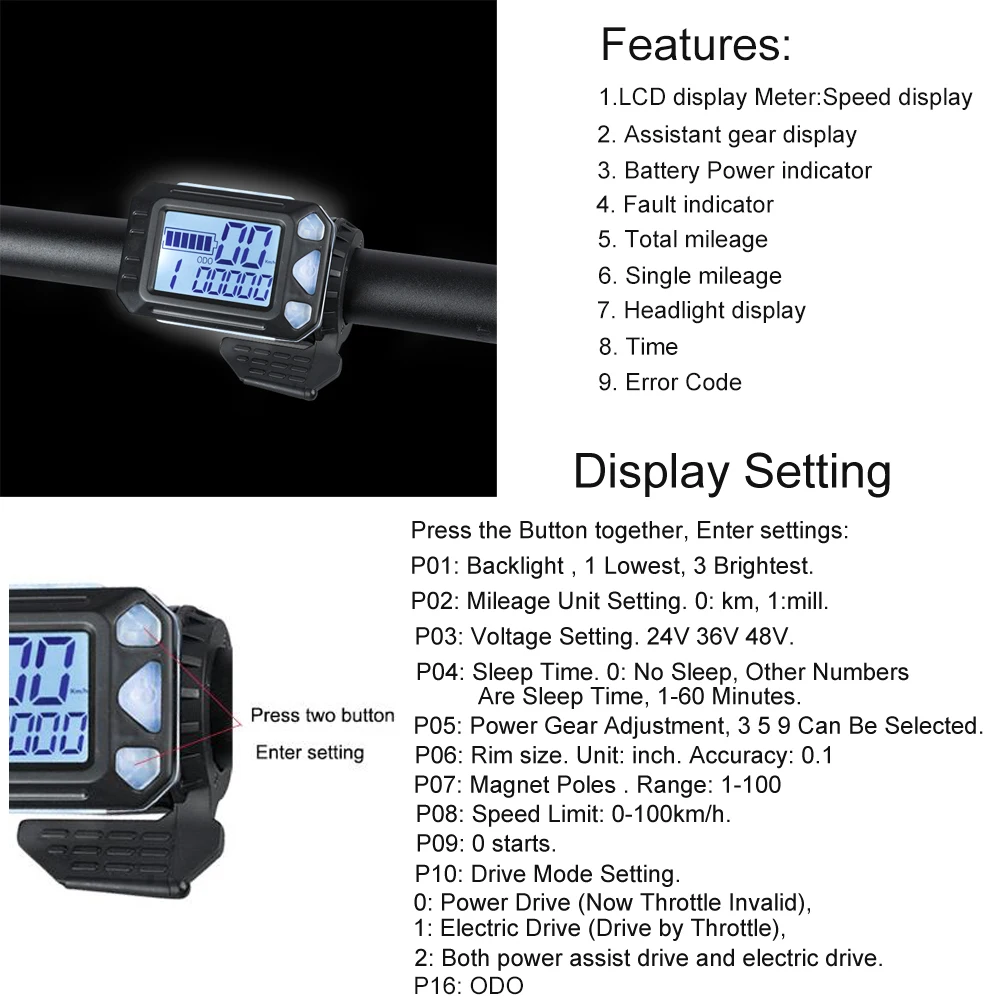

S890 1 Настройка дисплея
P01: Регулировка яркости подсветки, 1 Самая низкая, 3 Самая яркая.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Настройка выбора напряжения. 24 В 36 В 48 В.
P04: время сна. 0: нет сна, остальные цифры-это время сна, 1-60 минут.
P05: Регулировка силовой передачи, можно выбрать 3 5 9.
Р06: диаметр обода. Единица измерения: дюйм. Точность: 0,1
P07: количество скоростных магнитов. Диапазон: 1-100
P08: Ограничение скорости: 0-100 км/ч.
P09: 0 запусков.
P10: Настройка режима привода.
0: силовой привод (теперь дроссельная заслонка недействительна),
1: электропривод (привод дроссельной заслонки),
2: как силовой вспомогательный привод, так и Электрический привод.
Р16: 0D0
Примечание: P03, P06, P07 должны быть настроены правильно, если нет, двигатель не будет работать или работать неправильно. (P07 информация, пожалуйста, обратитесь к Вашей фабрике по производству двигателей)
