XY-WJ01 12 В постоянного тока светодиодный цифровой таймер релейный модуль

XY-WJ01 12 В постоянного тока светодиодный цифровой таймер релейный модуль

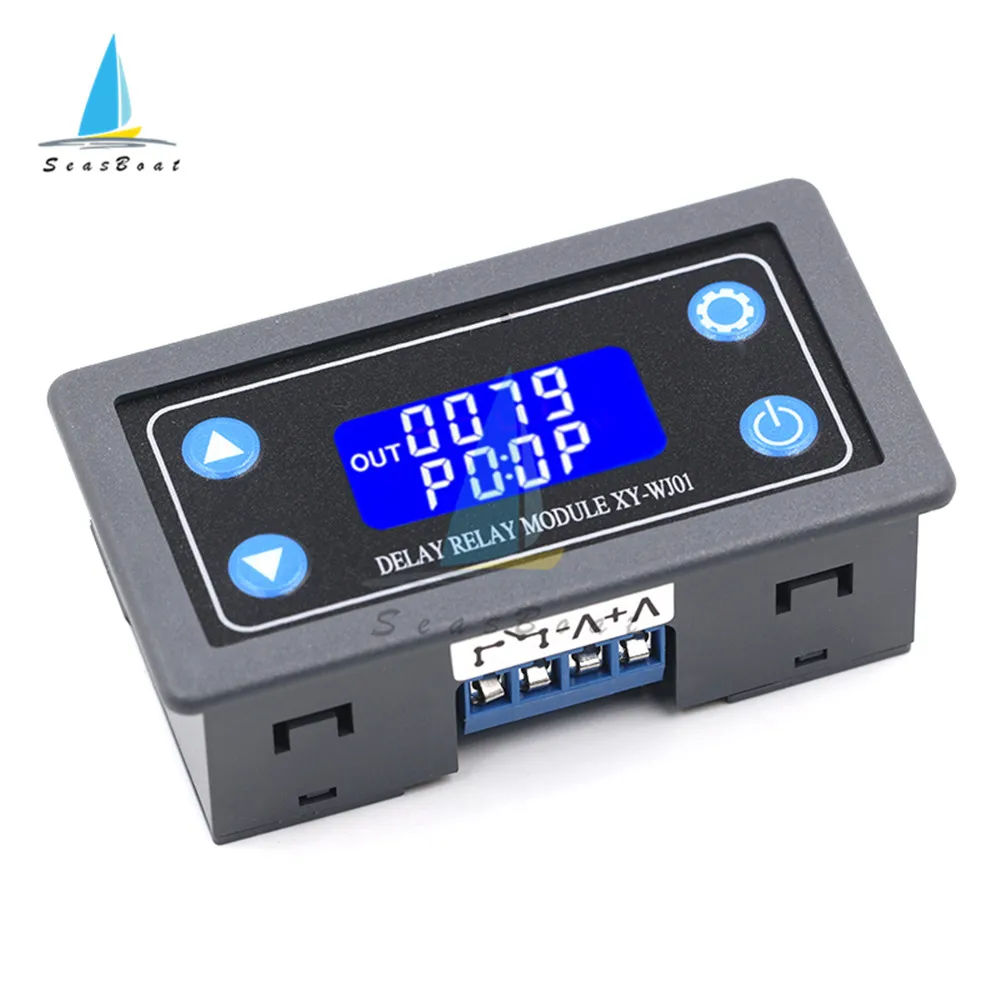

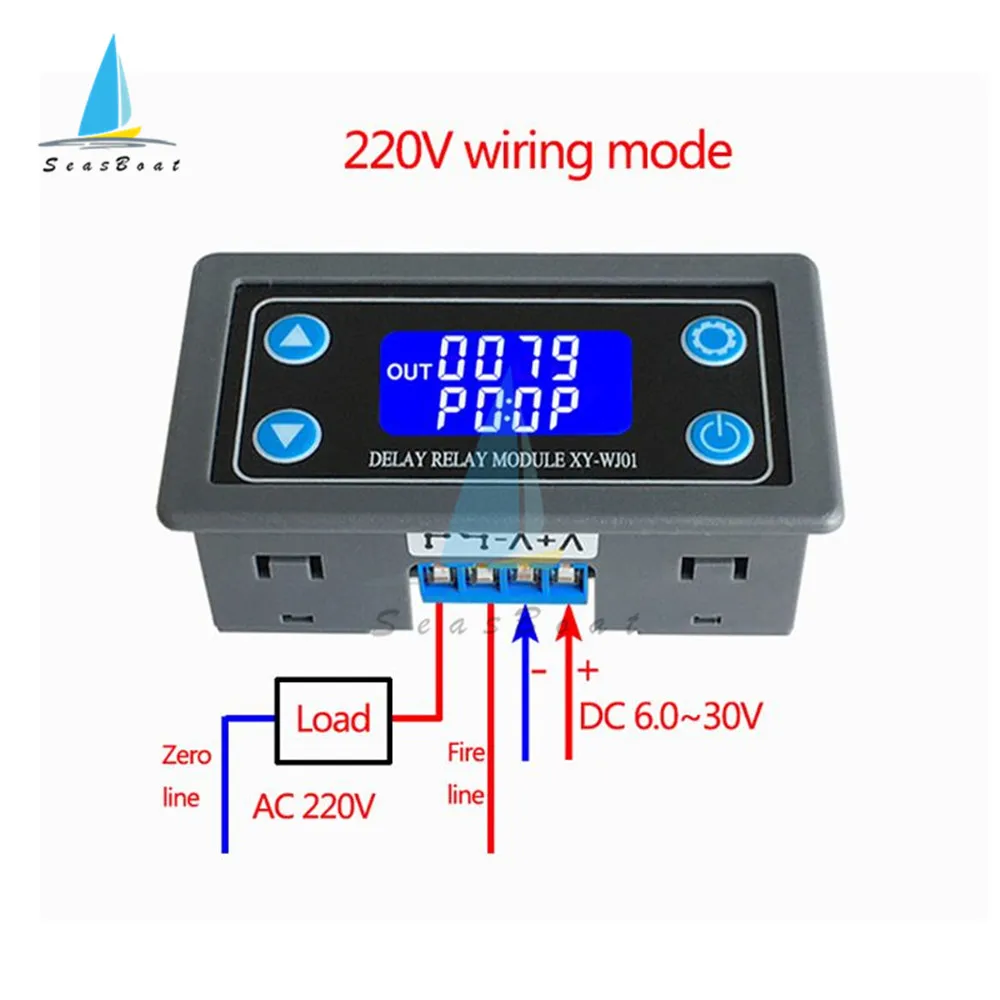

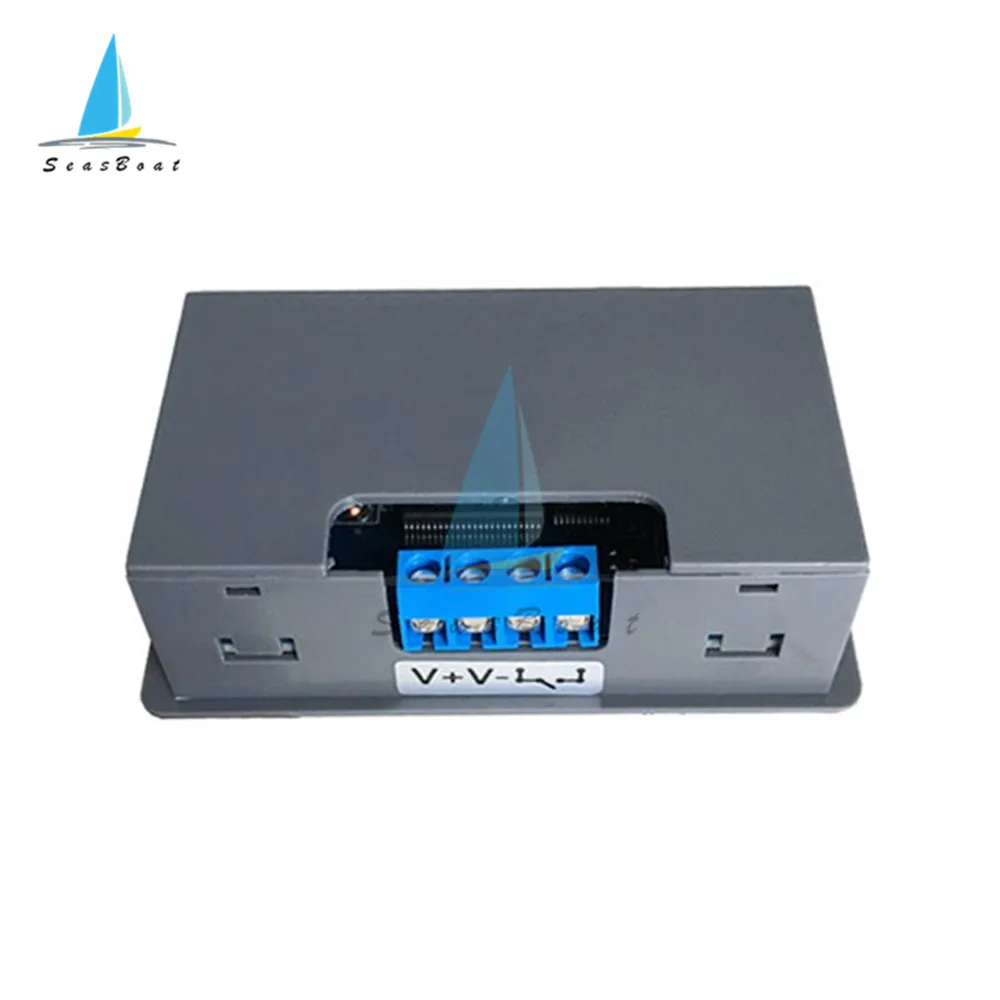

XY-WJ01 DC12V светодиодный цифровой таймер реле Модуль переключателя задержки программируемый таймер реле управления таймером цикл запуска с чехлом

Описание:

1. Дисплей с двумя колонками ЖК, может отображать параметры напрямую;

2. Режим триггера: высокий и низкий уровень, количество переключателей. Удовлетворяет большинство потребностей.

3. Источник питания: 6 ~ 30 В.

4. Параметры можно изменить через UART.

5. Кнопка остановки для обеспечения функции аварийной остановки.

6. 5 минут без каких-либо действий в маломощном состоянии. Любое действие пробуждается.

7. Параметры OP/CL/LOP могут быть изменены индивидуально

8. Все параметры автоматически сохраняются при отключении питания.

LПараметры продукта:

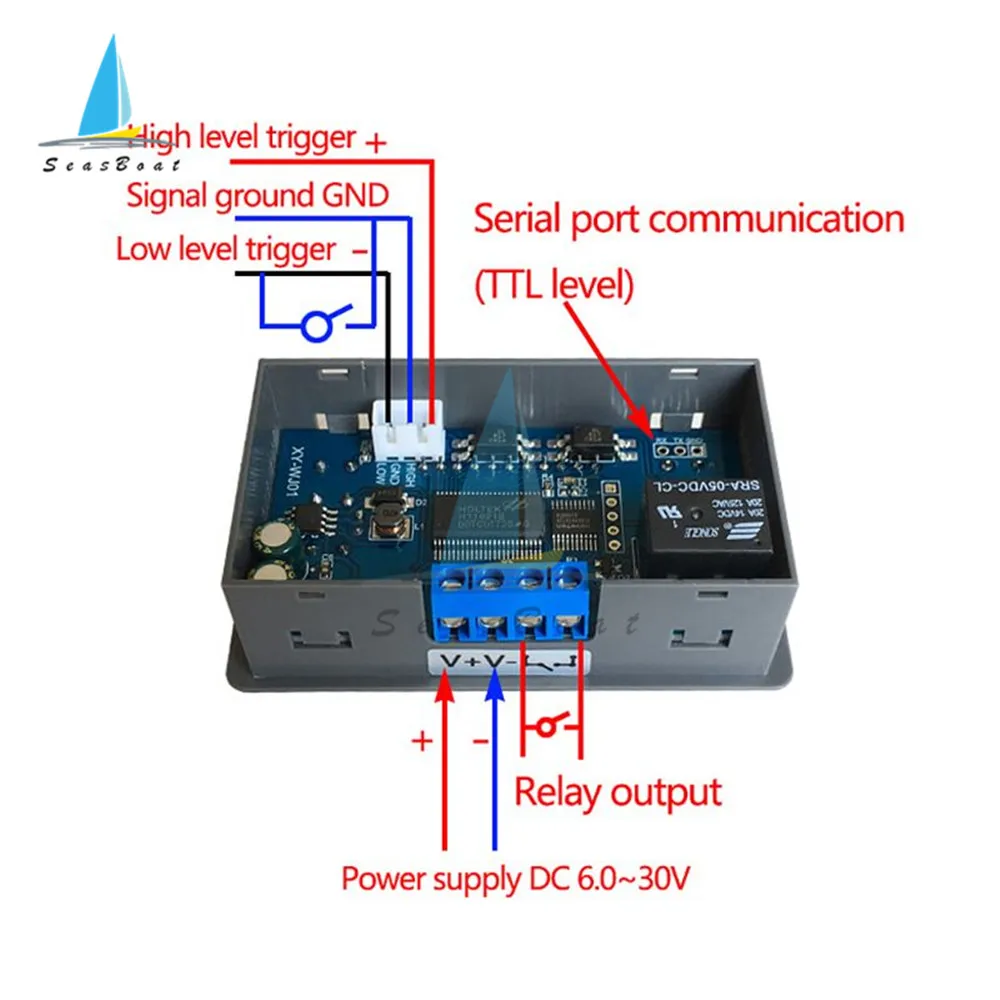

1. Источник сигнала запуска: высокий уровень (3,0 в ~ 24,0 в), низкий уровень (0,0 В ~ 0,2 в), сигнал переключения.

2. Максимальная выходная нагрузка: 30 В постоянного тока, 10 А и 220 В переменного тока, 5 А.

3. Статический ток: 15 мА Рабочий ток: 50 мА.

4. Срок службы: Более 100000 раз; Рабочая температура: -40-85 °C;

5. Изоляция оптопары, сильная защита от помех, печатная плата промышленного класса, память параметров после установки питания НАВСЕГДА

LВведение в рабочий режим (P1 ~ P7)

P0: после срабатывания сигнала проводимость реле вОПВремя затем отключается; ВОПВремя, сигнал недействителен.

P1: после срабатывания сигнала проводимость реле вОПВремя затем отключается; ВОПВремя, сигнал запускает новый таймер.

P2: после срабатывания сигнала проводимость реле вОПВремя затем отключается; ВОПВремя, таймер сброса триггера сигнала, реле отключено и время остановки.

P3: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость реле.

P4: после срабатывания сигнала проводимость релеОПВремя, а затем реле отключаетCLВремя, а затем совершает вышеуказанное действие, снова подает сигнал в цикле, реле отключается, останавливает таймер; И количество циклов (ЛОП) Можно установить; Завершение цикла, держите реле отключенным;

P5: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость релеОПВремя, а затем совершает вышеуказанное действие, снова подает сигнал в цикле, реле проводимости, останавливает таймер; И количество циклов (ЛОПМожно установить; Завершение цикла, поддерживает проводимость реле;

P6: нет сигнала запуска после включения питания, после проводимости релеОПВремя, реле отключаетCLВремя, а затем совершает вышеуказанное действие, сигнал недействителен в цикле, количество циклов (ЛОП) Можно установить; Завершение цикла, держите реле отключенным;

P6: нет сигнала запуска после включения питания, после того, как реле отключаетCLВремя, проводимость релеОПВремя, а затем совершает вышеуказанное действие, сигнал недействителен в цикле, количество циклов (ЛОПМожно установить; Завершение цикла, поддерживает проводимость реле;

P8: Функция удержания сигнала: сигнал поддерживается, время очищается и проводимость реле; Когда сигнал исчезает, реле отключается после синхронизацииОП; Во время синхронизации появляется другой сигнал и синхронизация очищена;

P9: Функция удержания сигнала: сигнал поддерживается, время очищается, реле отключается; Когда сигнал пропадает, проводимость реле после синхронизацииCL; Во время синхронизации появляется другой сигнал и синхронизация очищена;

(P0 ~ P7) режим, короткое нажатие кнопки паузы, запуск времени, если система не вовремя;Если система уже отключена, система приостанавливает таймер, реле отключается, мигает «out», чтобы указать напоминание;

Режим P8/P9, кнопка паузы в качестве сигнала запуска в интерфейсе запуска,Сбой короткого/длительного нажатия;

Временной диапазон:

0,01 сек ~ 9999 мин

LКак выбрать диапазон таймера:

В интерфейсе модификации параметров OP/CL вскоре нажмите кнопку паузы, чтобы выбрать диапазон времени.

XXXXДиапазон времени: 1 сек ~ 9999 сек

ХХ х. ХДиапазон времени: 0,1 сек ~ 999,9 сек

ХХ. ХхДиапазон времени: 0,01 сек ~ 99,99 сек

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунд переместите десятичную точку на десять цифр. ЖК-дисплей 003,2

Описание параметра:ОПВовремя,CLСвободное время,ЛОПВремя цикла (1 - 9999 раз, "----" означает бесконечное количество циклов)

LНастройки параметров:

A) нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настроек;

B) Сначала установите Рабочий режим, напоминание о мигании рабочего режима, установите Рабочий режим, нажав клавиши вверх/вниз;

C) Коротко нажмите кнопку SET, чтобы выбрать рабочий режим и войти в настройки системных параметров.

D) в интерфейсе настройки системных параметров нажмите кнопку SET, чтобы переключить изменяемые системные параметры, и нажмите/удерживайте кнопку вверх/вниз для изменения. (Примечание: недопустимо короткое нажатие, установленное в режиме P0 ~ P3/ P8/P9);

E) в интерфейсе модификации параметров OP/CL короткое нажатие остановки для переключения блока таймера (1 с/0,1 с/0,01 с/1 мин);

F) после установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохраните настройки параметров и выйдите из интерфейса настроек.

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

CMD

Функция

Чтение

Считывание системных параметров

OP:xxxx

OP:xxx.x

OP:xx.xx

OP:x.x

1s

0,1 s

0,01 s

1 мин

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x.x

1s

0,1 s

0,01 s

1 мин

LP:xxxx

Циклы настройки

Старт

Триггер/Запуск (P0 ~ P7 Active)

Стоп

Пауза (активен P0 ~ P7)

PX

Установите Рабочий режим

(P0 ~ P9)

LДополнительные функции:

A) состояние низкого энергопотребления: в рабочем Интерфейсе (только режим P0 ~ P7), долгое время нажимая кнопку паузы, функция низкого энергопотребления запускается или закрывается (L-P выбирается для запуска функции спящего режима, около пяти минут, без работы, автоматическое отключение подсветки ЖК-дисплея, нормальная работа системы, Любая Кнопка пробуждения; Выключение отключает функцию спящего режима);

B) Просмотр параметров: в рабочем интерфейсе кратковременно нажмите кнопку SET, чтобы отобразить текущие настройки параметров системы, не влияя на нормальную работу системы;

C) переключение содержимого дисплея: в режиме P4 ~ P7 переключите содержимое дисплея (время работы/номер цикла), мгновенно нажав кнопку вниз;
