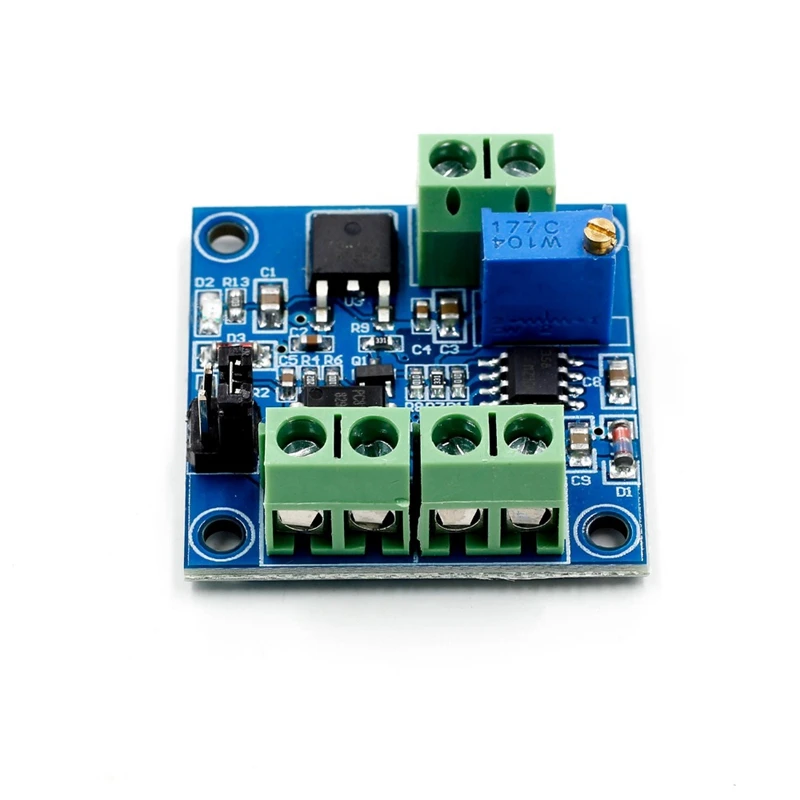

PWM-модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифровой аналоговый

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; }

Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.
MCU встроенная технология
Простота в эксплуатации, тонкая настройка потенциометром
Выберите диапазон входного уровня сигнала PWM через короткое замыкание

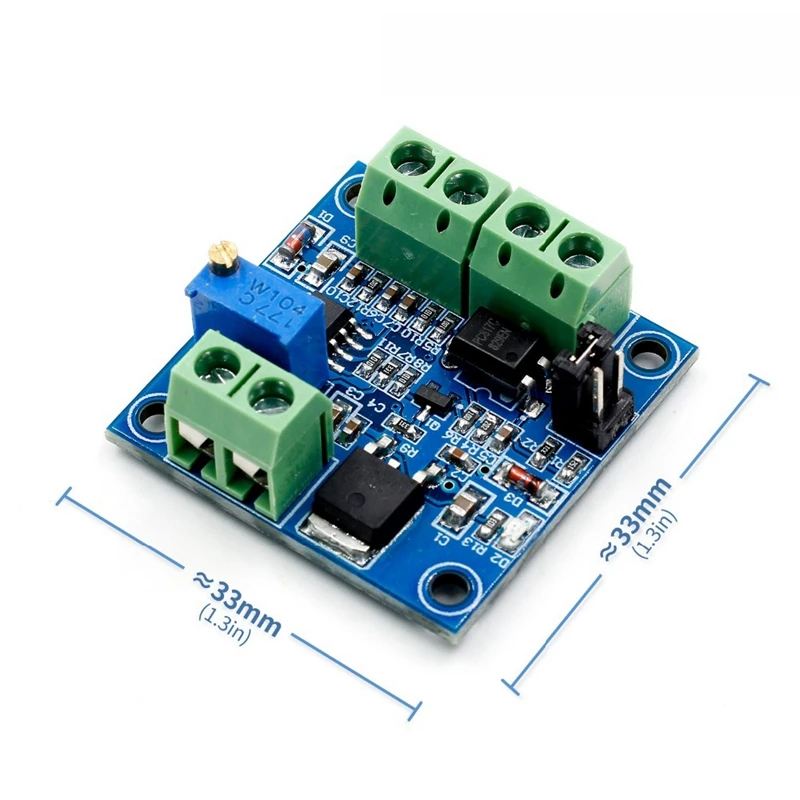

Модуль меньше, прост в переноске и использовании
Рабочее напряжение: 12 В-30 В постоянного тока; (более 100 мА)
Частота приемника ШИМ: 1 кГц-3 кГц
Диапазон входного уровня сигнала PWM:
Пик от 4,5 В до 10 В. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCU
Пик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLC
Диапазон преобразования: 0%-100% ШИМ до 0-10 в
Допустимая погрешность: 5%

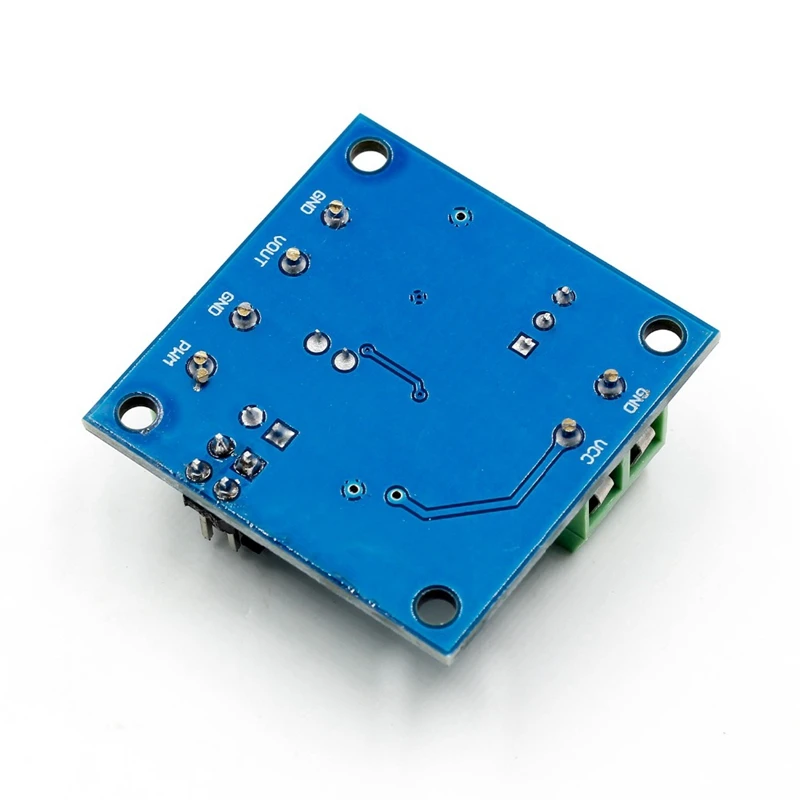

GND: наземный
GND: отрицательный входной сигнал
Выход: Выходное напряжение 0-10 в
GND: выходное напряжение заземления
Инструкции по эксплуатации:
После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.
В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.
При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.
Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.
Точность может контролироваться путем регулировки потенциометра.
Цвет: синий + зеленый
Материал: Поликарбонат + металл
Посылка:
1 * ШИМ-модуль преобразователя Напряжения
Только вышеуказанная посылка, другие товары не включены.
