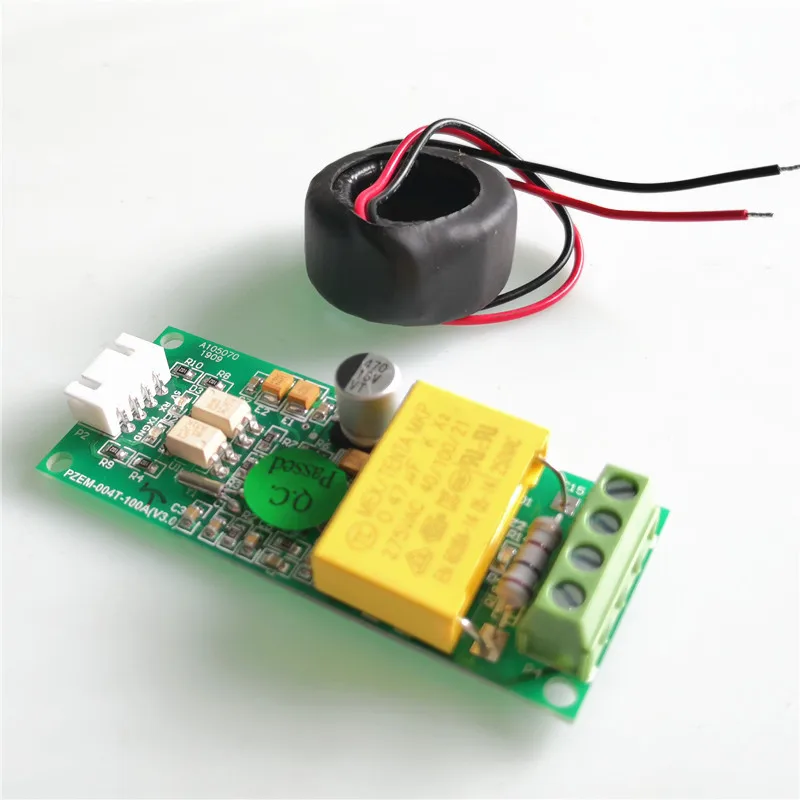

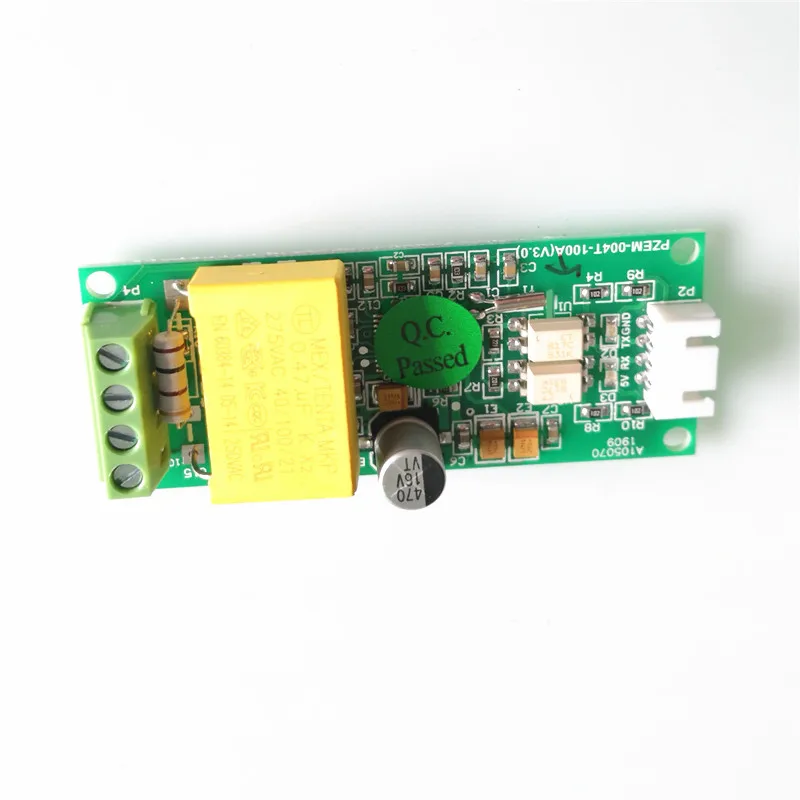

PZEM-004T новая версия TTL мощность энергии Ватт метр AC 220V 100A электричество Вольт Ампер ватт кВтч вольтметр Для Arduino с катушкой CT

Наша компания предоставляет самое программное обеспечение для того чтобы соединить его с помощью компьютера. Если вы хотите, чтобы подключить его с другими терминал Android pos устройств, таких как PLC,SCM и так далее, пожалуйста, подготовьте подходящего кабеля и написать программу в размерную сетку США самостоятельно.

Этот документ описывает характеристики цветного защитного покрытия на PZEM-004T переменного тока модуль связи, модуль используется в основном для измерения напряжения переменного тока, сила тока, активная мощность, частота, коэффициент мощности и активной энергии, модуль Без функция дисплея, данные считываются с помощью TTL интерфейсом.

PZEM-004T-10A: диапазон измерения 10A (Встроенный шунта)

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть Обновление версии для того, чтобы заменить старой версии. Старая версия уже распродано и не производим больше. Обновленную информацию, как показано ниже:

1. Новинка версия имеет один и тот же размер и TTL порт как раньше

2. Программное обеспечение является новым, у нас есть английский язык программного обеспечения, так же как и PZEM-014 016 Коммуникационный протокол изменения Modbus-RTU, интерфейс дисплея может быть изменен. Теперь оно может испытать Напряжение, силу тока, Мощность, Мощность фактор, частоты и энергии 6 параметров.

3. Новинка версия имеет высокую точность, быстрее обновить скорость и большей стабильности коммуникации, чем в старой версии.

4. Новая версия увеличить набор для 0-10A

4. В настоящее время продукт по-прежнему голый PCB, но в будущем у нас будет хороший внешний чехол.

Теперь вы все еще можете использовать старую ссылку, чтобы отправить заказ, если есть какие-либо вопросы, свяжитесь со службой, чтобы получить дополнительную информацию.

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Высокая точность измерения: 1,0 класс

Функция

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)

1.2.2 начиная измерения тока: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A)

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥ 1000 Вт, он отображает только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

<10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh

≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активная мощность порога может быть комплект, в том случае, если измеренное активная мощность превышает предельных значений, он может сигнализации

1,8Связь интерфейс

RS485 интерфейс

1,1Физический уровень протокол

Физический уровень использования UART до TTL интерфейс связи

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности

1,2Применение протокол

Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). И т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов ведомых 0x01 ~ 0xF7. Адрес 0x00 используется в качестве адреса трансляции, подчиненному не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может быть использован только в одноработоспособной среде и используется для калибровки и т. Д.

1,3Прочтите результат измерения

Команду формат мастера читает результат измерений (всего 8 байт):

Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Команду формат ответа от Ведомого делится на два вида:

Правильный ответ: рабочий адрес + 0x04 + количество байт + зарегистрировать 1 Высокий байт данных + зарегистрировать 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта

Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

Ненормальный код анализируется следующим образом (см. Ниже)

L 0x01, незаконная функция

L 0x02, незаконный адрес

L 0x03, незаконные данные

L 0x04, ошибка раба

Реестр результаты измерений является размещены таким образом, указанных в приведенной ниже таблице

Адрес регистра

Описание продукта:

Разрешение

0x0000

Напряжение соотношение цена/качество

1LSB соответствуют 0,1 V

0x0001

Значение тока низкое 16 бит

1LSB соответствуют 0.001A

0x0002

Значение тока высокое 16 бит

0x0003

Низкое значение мощности 16 бит

1LSB соответствуют 0,1 W

0x0004

Мощность значение высокое 16 бит

0x0005

Низкое значение энергии 16 бит

1LSB соответствуют 1Wh

0x0006

Высокая энергетическая ценность 16 бит

0x0007

Значение частоты

1LSB соответствуют 0,1 Гц

0x0008

Мощность фактор соотношение цена/качество

1LSB соответствуют 0,01

0x0009

Состояние тревоги

0xFFFF является сигналом тревоги, 0x0000не является сигналом тревоги

Например, мастер отправляет следующую команду (код проверки CRC заменяется на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Указывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01 и исходный адрес регистра 0x0000

Правильный ответ от Ведомого является следующим образом:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

Напряжение l-0x0898, преобразуется в десятичное-2200, отображение-220,0 в

L ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A

Мощность l-0x00000898, преобразуется в десятичное-2200, дисплей-220,0 Вт

L энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh

L частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц

L Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00

Состояние будильника составляет 0x0000, означает, что сила тока ниже порогового значения мощности будильника

100% новый бренд высокого качества

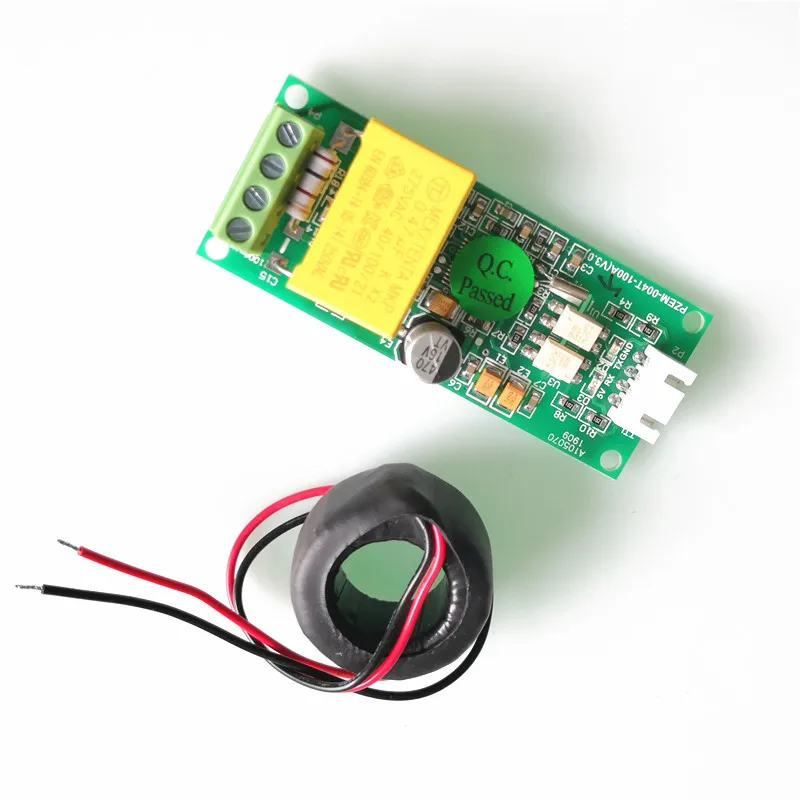

1 X PZEM-004T переменного токаВольтметр Амперметр
