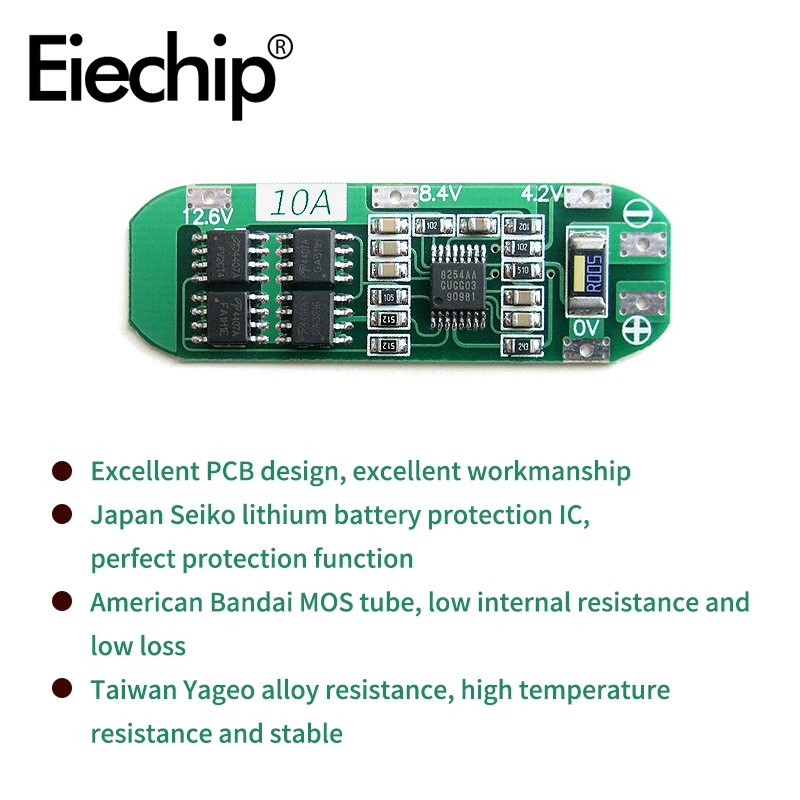

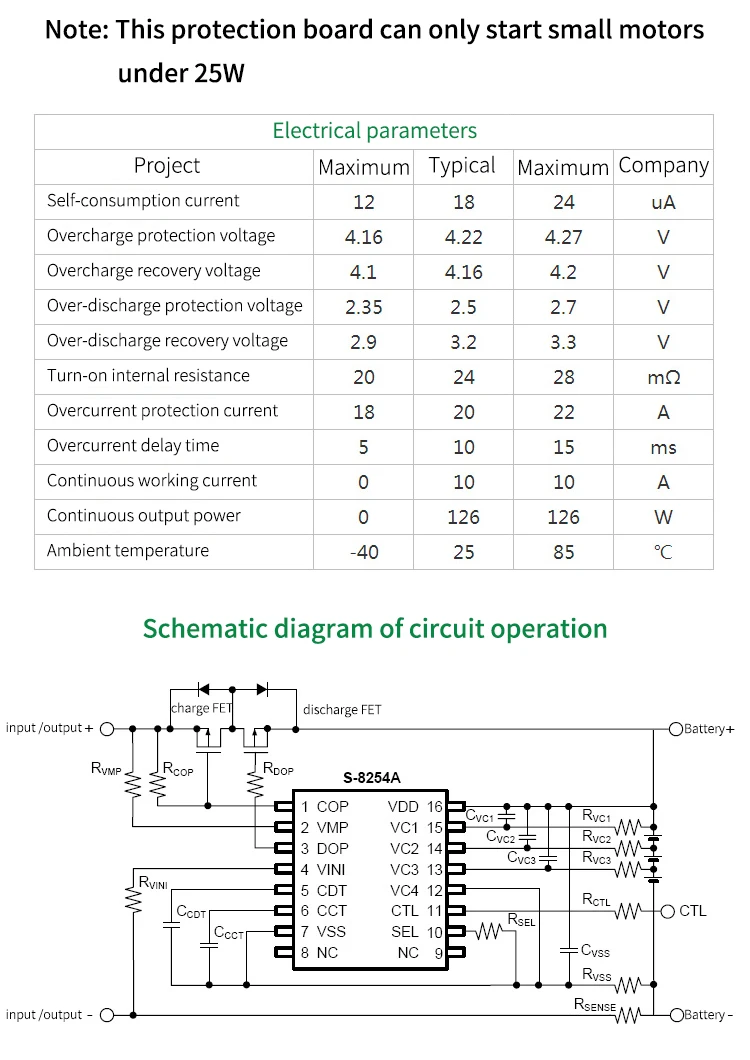

3 строки 12,6 V литиевая батарея Защитная плата (Япония Seiko защита IC)

Сфера применения: литиевые батареи с номинальным напряжением 3,6 V и 3,7 V (в том числе 18650, 26650, полимерный литий батареи)

Размер изделия: 50*16,5*3 мм

Напряжение при зарядке: 12,6 V-13,6 V

Непрерывный ток разряда (верхний предел): 10A (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования)

Ток непрерывной зарядки (верхний предел): 5A

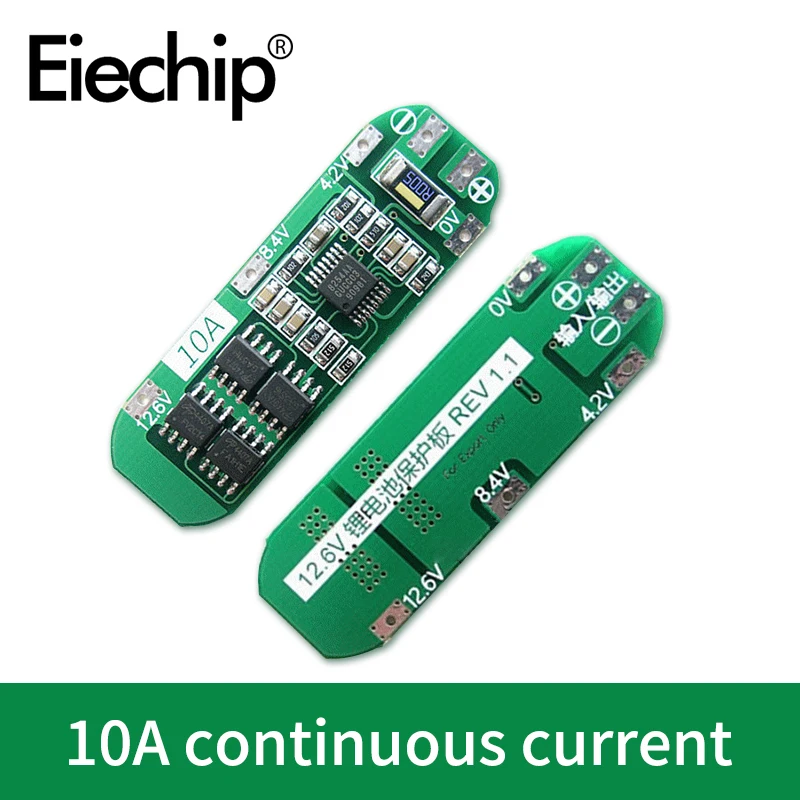

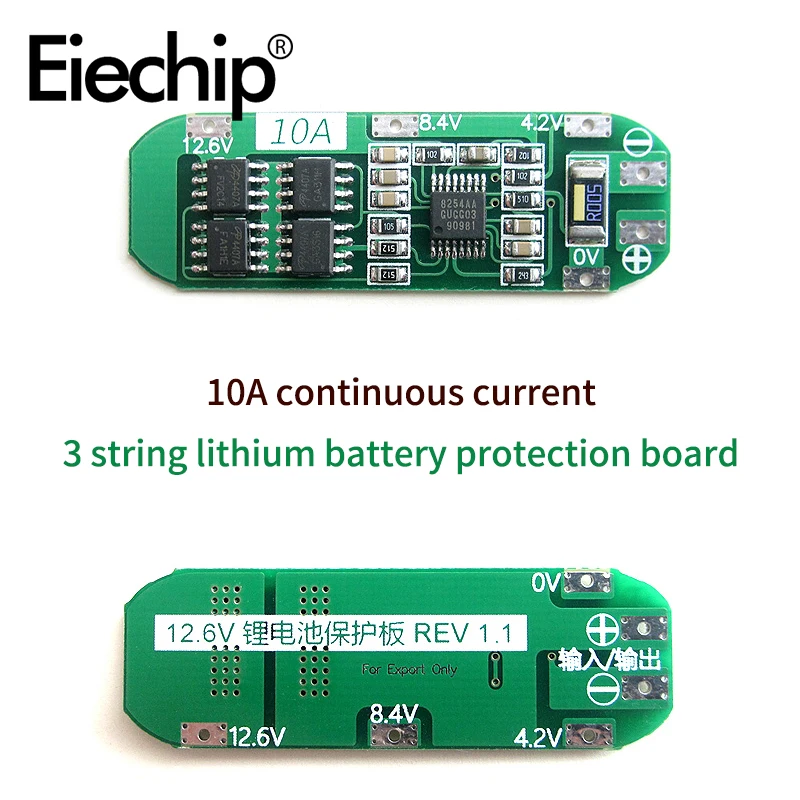

Примечание: версия 5A и версия 10A нижней пластины PCB одинаковы, разница в том, что версия 5A имеет 2 трубки MOS, а версия 10A имеет 4 трубки MOS.

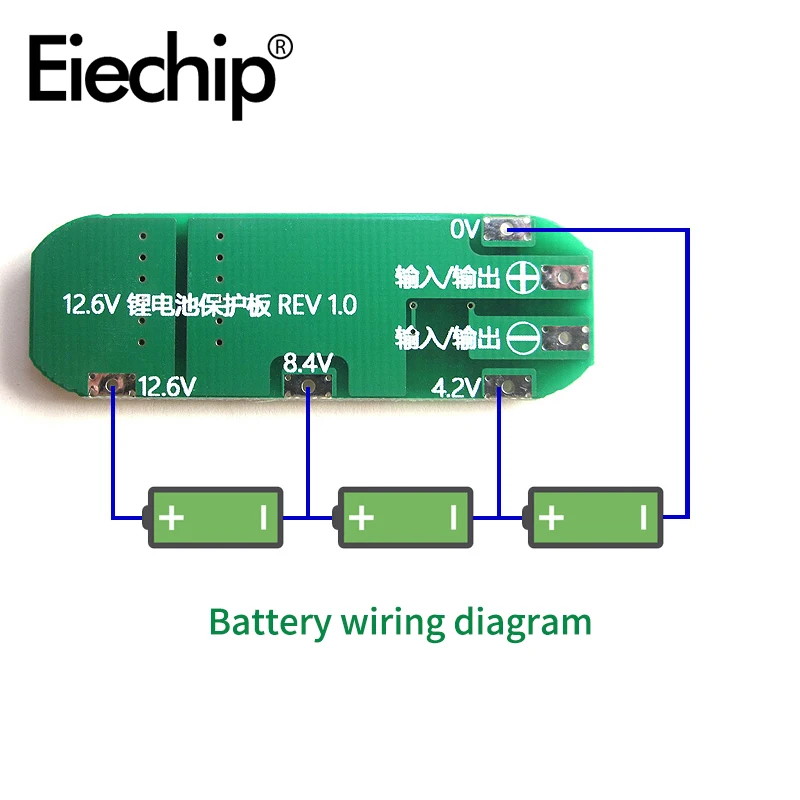

Примечание 1: электропроводка с напряжением 0 В, 4,2 V, 8,4 V, 12,6 V в строгом соответствии с на картинке (соотвествует пожеланиям заказчика 0V или 12,6 V подключается к неправильный ожог доска, 4,2 V или 8,4 V работает неправильно)

Примечание 2: при загрузке с мотором кисти неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) должны быть подключены параллельно положительным и отрицательным клеммам двигателя, чтобы предотвратить обратное напряжение шипа, генерируемое двигателем, от вмешательства в защитную панель или разрыва трубки MOS.

Примечание 3: при подключении 3 комплектов батарей серии убедитесь, что напряжение каждого набора батарей одинаковое. Если они не одинаковые, пожалуйста, заряжайте каждый набор батарей отдельно и используйте их в серии. Во время испытания на разрядку группа батарей, напряжение которых быстро падает, является плохой батареей.

Для некоторых клиентов с плохой электронной основой, пожалуйста, объясните: Не смешивать хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 3 комплектов батарей, тем лучше! (2 хорошие батареи + 1 плохой аккумулятор) = использование 3 плохих батарей).



3 струны 12,6 V 20A литиевая батарея Защитная панель (с функцией восстановления-автоматическое восстановление)

Сфера применения: литиевые батареи с номинальным напряжением 3,6 V и 3,7 V (в том числе 18650, 26650, полимерный литий батареи)

Размер изделия: 59*20*3,4 мм

Вес продукта: 4,3 г

Напряжение при зарядке: 12,6 V-13,0 V

Ток непрерывного разряда (верхний предел): 20A (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования)

Ток непрерывной зарядки (верхний предел): 10A

Стандартная версия: подходит для электрических дрелей с пусковым током ниже 40А и мощностью ниже 65 Вт.

Улучшенная версия: подходит для электрических дрелей с пусковым током ниже 60А и мощностью ниже 100 Вт.

3 струны 12V18650 плата защиты литиевой батареи 11,1 V 12,6 V с сбалансированным 25A перегрузки по току, перезаряда, защита от разрядки

Модель: 25A перезаряда Диапазон напряжения: 4,25-4,35 v ± 0,05 v

Размеры: 56*45*4,0 мм над разрядкой Диапазон напряжения: 2,3-3,0 v ± 0,05 v

Максимальный рабочий ток: 20-25A (обратите внимание на тепловыделение) Рабочая температура: -40 --- + 50 ℃

Верхний предел мгновенного тока: 35-40 А состояние хранения: -40-+ 80 ℃

Ток покоя: менее 30uA эффективный срок службы: более 30000 часов

Внутреннее сопротивление: менее 100mΩ защита от короткого замыкания: защита, задержка самостоятельного восстановления.

Сбалансированный ток: 45 мА

Напряжение при зарядке: 12,6 В-13 в

Описание тестовых точек: S1 S2 короткое замыкание P + P-будет выходное напряжение, что указывает на то, что вся защита MOS является нормальной, плюс нормально открытое Обнаружение температуры может расширить эффект защиты температуры.
