Руководство по заказу:

Стандартный вход OTV-75C тюнера:

Выбор 1: 2* Тюнер DVB-S/S2/S2X

Выбор 2: 2* DVB-C/T/T2/ISDB-T тюнер

Выбор 3: 2* ATSC-T тюнер

OTV-75C Количество каналов аудиовыхода:

Выбор 1: аудиовыход: 1

Выбор 2: аудиовыход: 2

Обзор:

OTV-75C H.265 Профессиональный HD IRD Это устройство нового дизайна dibviews, которое может получать сигналы от Тюнеров (DVB-C, DVB-T/T2, DVB-S/S2/S2X, ATSC-T, ISDBT по желанию), также он может получать ASI и IP сигнал. После демодуляции, дешифрования, повторного мультиплексирования и декодирования, он выдает содержимое через различные видео/аудио интерфейсы (HDMI, CVBS, 3G-SDI) или ASI или IP.

Два модуля CAMs/CIs и BISS могут дескримизировать входные данные программ от зашифрованного тюнера, ASI и IP.

Его Подключаемая конструкция значительно облегчает изменение модулей (демодулятор или декодер) по мере необходимости.

Для удовлетворения различных требований клиентов, OTV-75C H.265 профессиональный HD IRD Также оснащен ASI и IP входом для повторной сборки и выходом с 2 ASI портами и IP портами ..

Ключевые особенности:

Демодулятор + дескрамблер + ремукс + декодер модули в одной коробке

С 2 тюнером (DVB-C/T/T2/S/S2/S2X/ATSC-T/ISDBT опционально) или 1 входом тюнера

16 IP (UDP) и 2 ASI входа для re-mux

IP (1 * MPTS и 16 * SPTS) выход по UDP и RTP/RTSP; 2 ASI зеркальное отображение как копия IP MTPS

Каждая камера может расшифровать несколько программ от тюнера/ASI/IP

BISS descrambling (до 120 Мбит/с)

Предоставляем один канал HDMI/CVBS/3G-SDI видео выход (SDI1 и SDI2 зеркальные)

Поддержка одного канала или двух каналов аудио для опционального

Поддержка HD/SD MPEG2, MPEG4 AVC/H.264, HEVC/H.265 и AVS/AVS + декодирование

Поддержка MPEG 1 слой II, LC-AAC, HE-AAC, HE-AAC V2, Dolby Digital/Dolby Digital Plus декодирование и AC3 прохождение

Поддержка CC (EIA608, EIA708) и Teletext (подходит для SDI порта)

Поддержка максимального 128 PID сопоставления на входе

Подключаемый и изменяемый дизайн

Поддержка обновления через веб-интерфейс

ЖК-дисплей/клавиатура и управление NMS на веб-основе

Технические характеристики:

Товар

Описание

Вход

2 или 1 * тюнер на выбор,

F Тип, (DVB-C/T/S/S2/S2X/ATSC-T/ISDB-T опционально согласно заказу)

2 * ASI вход для re-mux, BNC интерфейс

16 * IP вход для re-mux (UDP/RTP), RJ45

Многомодовые тюнеры переключаемые (новейший)

DVB-C Входная частота: 60 ~ 890 МГц

Стандарт DVB-C и созвездие:

J.83A, J.83C (16/32/64/128/256 QAM)

J.83B (64/256 QAM)

Частота символов: 1,0 ~ 7,0 Msps

DVB-T Входная частота: 60 ~ 890 МГц

Созвездие: QPSK, 16QAM, 64QAM

Входная полоса пропускания DVB-T: 6/7/8 м

DVB-T2 Входная частота: 60 ~ 890 МГц

Созвездие: QPSK,16QAM, 64QAM, 256QAM

DVB-T2 Пропускная способность: 5/6/7/8 M

Входная частота ISDB-T: 60 ~ 890 МГц

Версия ввода тюнера (новейшая)

DVB-S

Входная частота: 950 ~ 2150 МГц

Скорость передачи: 0,5 ~ 45 Мбит/с

FEC: 1/2, 2/3, 3/4, 5/6, 7/8

Созвездие: QPSK

Сила сигнала: - 65 ~-25 дБм

Максимальная скорость входного сигнала: ≤ 160 Мбит/с

DVB-S2

Входная частота: 950 ~ 2150 МГц

Скорость символа: QPSK/8PSK/16APSK: 0,5 ~ 45 Msps

32APSK: 0,5 ~ 40Msps

FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие: QPSK, 8PSK,16APSK, 32APSK

Максимальная скорость входного сигнала: ≤ 160 Мбит/с

DVB-S2X

Входная частота: 950 ~ 2150 МГц

Скорость символа: QPSK/8PSK/16APSK: 0,5 ~ 45 Msps

8APSK/32APSK: 0,5 ~ 40Msps

FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L,

26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

Созвездие: QPSK/8PSK/8APSK/16APSK/32APSK

Максимальная скорость входного сигнала: ≤ 160 Мбит/с

ATSC-T

Входная частота: 54 ~ 858 МГц

Полоса пропускания: 6 м

Созвездие: 8VSB

Стирание

CAM/CI Кол-во: 2

Режим BISS: режим 1, режим E (до 120 Мбит/с)

Выход

IP (1 * MPTS и 16 * SPTS) вне UDP, RTP/RTSP.

1000Base-T Ethernet интерфейс (одноадресная/Многоадресная)

2 × ASI зеркальное отображение, BNC интерфейс

Декодирование выходного видео

Интерфейс: CVBS/HDMI/3G-SDI (зеркальное отображение SDI1 и SDI2)

Количество каналов: 1

Декодирование: MPEG-2, MPEG4 AVC/H.264, HEVC/H.265 и AVS/AVS +

Разрешение: 1920 × 1080_60p,1920 × 1080_60i,1920 × 1080_50p,1920 × 1080_50i,

1280 × 720_60P,1280 × 720_50P; 480i, 576i

Декодирование выходного звука

Интерфейс: HDMI, SDI, DB15 to (XRL, RCA, AES, S/PDIF)

Количество каналов: 1 или 2 для опции согласно заказу

Декодирование: MPEG 1 слой II, LC-AAC, HE-AAC, HE-AAC V2, Dolby Digital/Dolby Digital Plus

Режим аудиовыхода: левый, правый, стерео

Управление

Местный интерфейс: ЖК-дисплей + кнопки управления

Дистанционное управление: управление веб-серверами

Язык: английский

Обновление: USB, веб-управление

Рабочая среда

Размеры

(WxLxH) 482 мм × 300 мм × 45 мм

Вес брутто

3,6 кг

Температура

От 0 до 45 (для работы), от-20 до 80 (для хранения)

Входное напряжение

AC 100V-220V ± 10% В переменного тока, 50/60 Гц

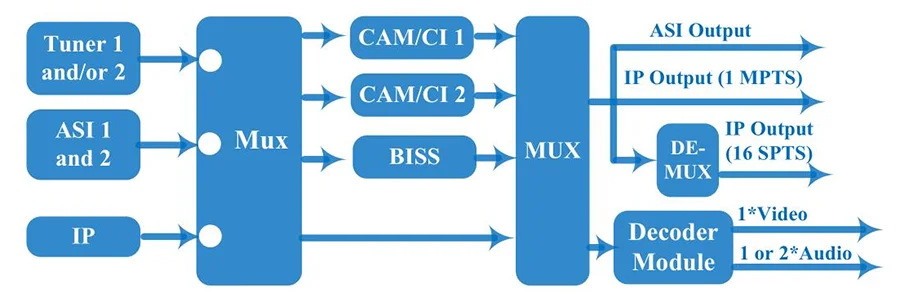

Ключевая схема:
