Цифровой осциллограф TFT DSO138 2 4 дюйма комплект не спаянных DIY деталей электронный

Цифровой осциллограф TFT DSO138 2 4 дюйма комплект не спаянных DIY деталей электронный

Тип 1:

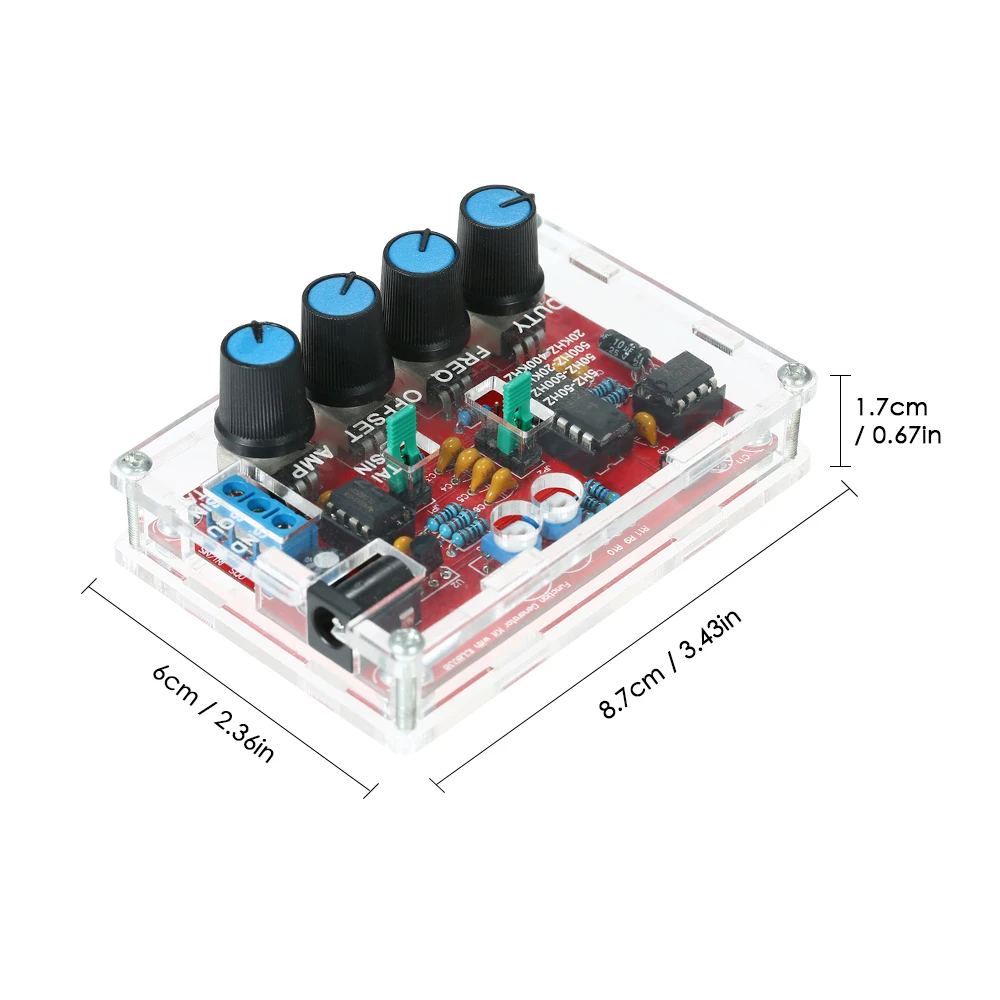

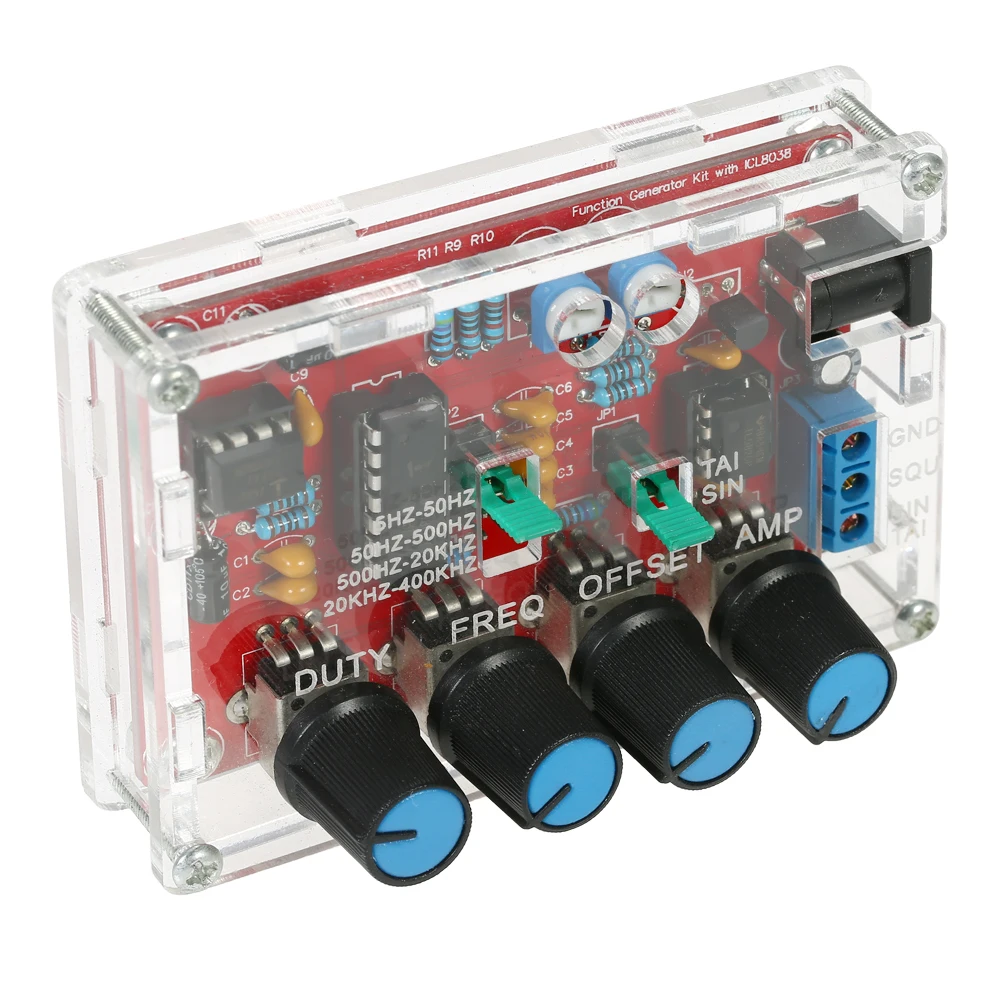

Генератор сигналов DIY kit-это профессиональный продукт для создания синусоидальной/треугольной/прямоугольной/передней и обратной волн. Это набор «сделай сам» для сварки и установки.

Особенности:
Использует ICL8038 и высокоскоростной op amp, более высокая точность.
Может выводить синусоидальные/треугольные/квадратные/передние и задние формы пилообразной формы.
Диапазон частот: 5 Гц ~ 400 кГц; Диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Поддерживает двойной усилитель мощности, не блокируя конденсатор, для обеспечения искажений сигнала высокой и низкой частоты.
Регулируемая частота и амплитуда.
Регулировка частоты имеет грубую настройку и тонкую настройку.
Все они со сквозным отверстием компоненты, просты в установке.

Технические характеристики:
Материал: FR4 + акриловое волокно
Напряжение питания: 12 В ~ 15 в
Диапазон частот: 5 Гц ~ 400 кГц (регулируемый)
Диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Синусоидальная волна с низким искажением: 1%
Низкий уровень температуры: 50ppm / °C
Выходная линейность треугольной волны: 0.1%
Смещение постоянного тока диапазон:-7,5 V ~ 7,5 V
Выход амплитуда диапазон: 0,1 V ~ 11VPP (рабочее напряжение: DC 12V)
Размер платы: прибл. 7,8*5 см/3,07 * 1.97in
Размер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67in
Вес продукта: 81 г/2,86 унций
Посылка с размерами: прибл. 11*7*3 см/4,33*2,76 * 1.18in
Посылка Вес: 95 г/3,35 унции

Примечание:
Тестовая картинка предназначена только для справки, пожалуйста, имейте в виду!

Посылка список:

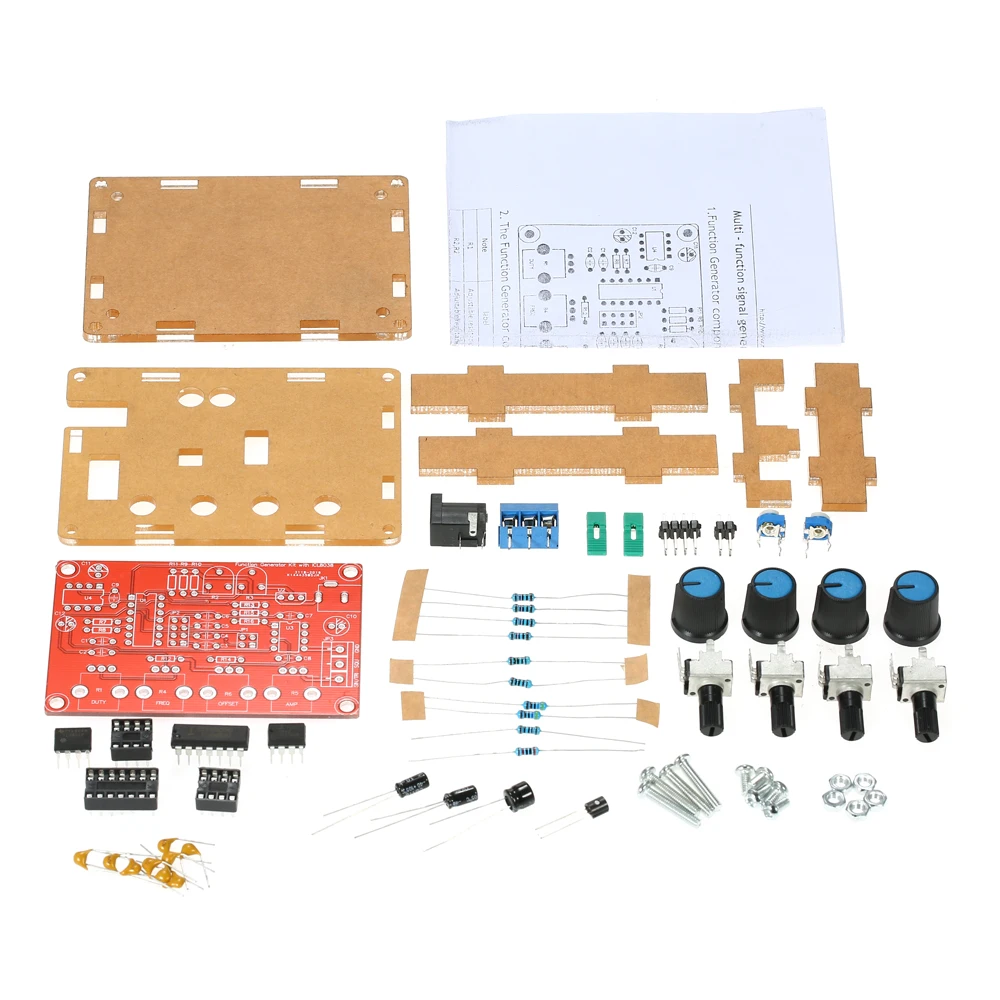

Генератор сигналов DIY Kit, 1 шт.
1 * Руководство пользователя (на английском языке)

Тип 2/Тип 3:

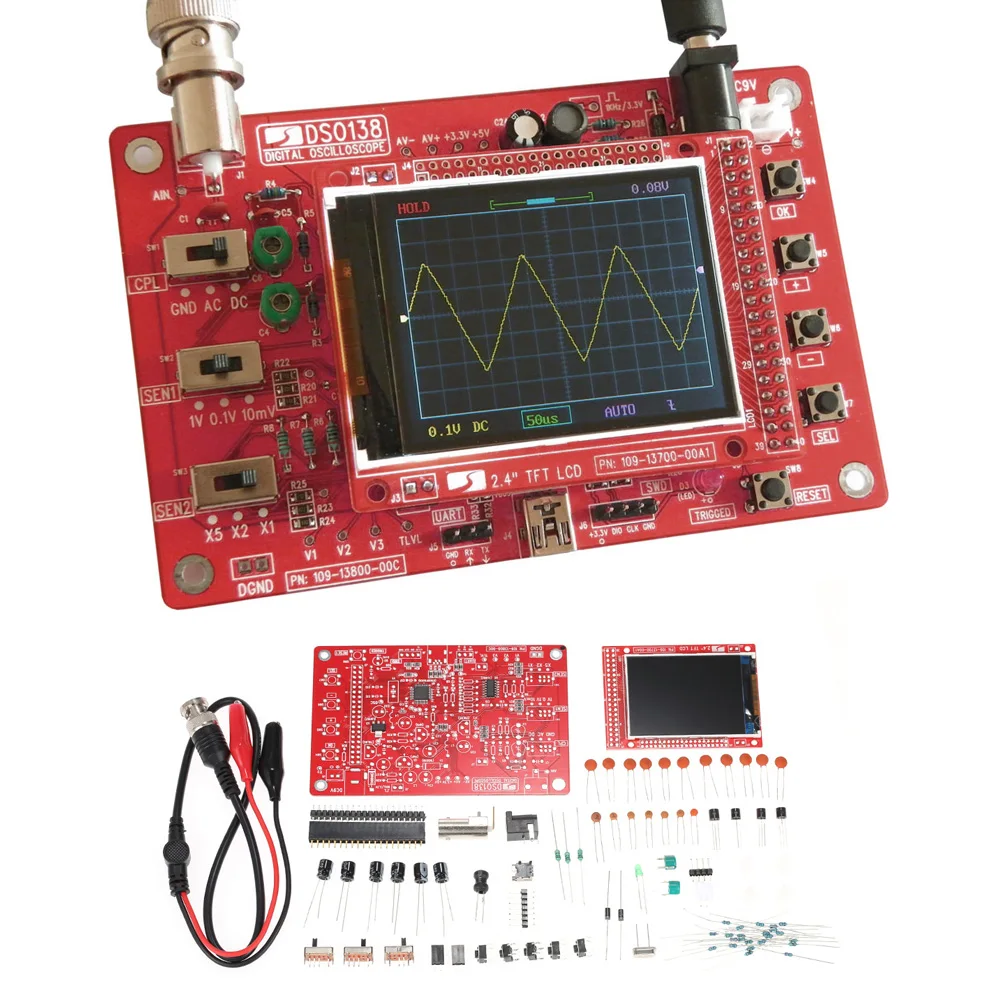

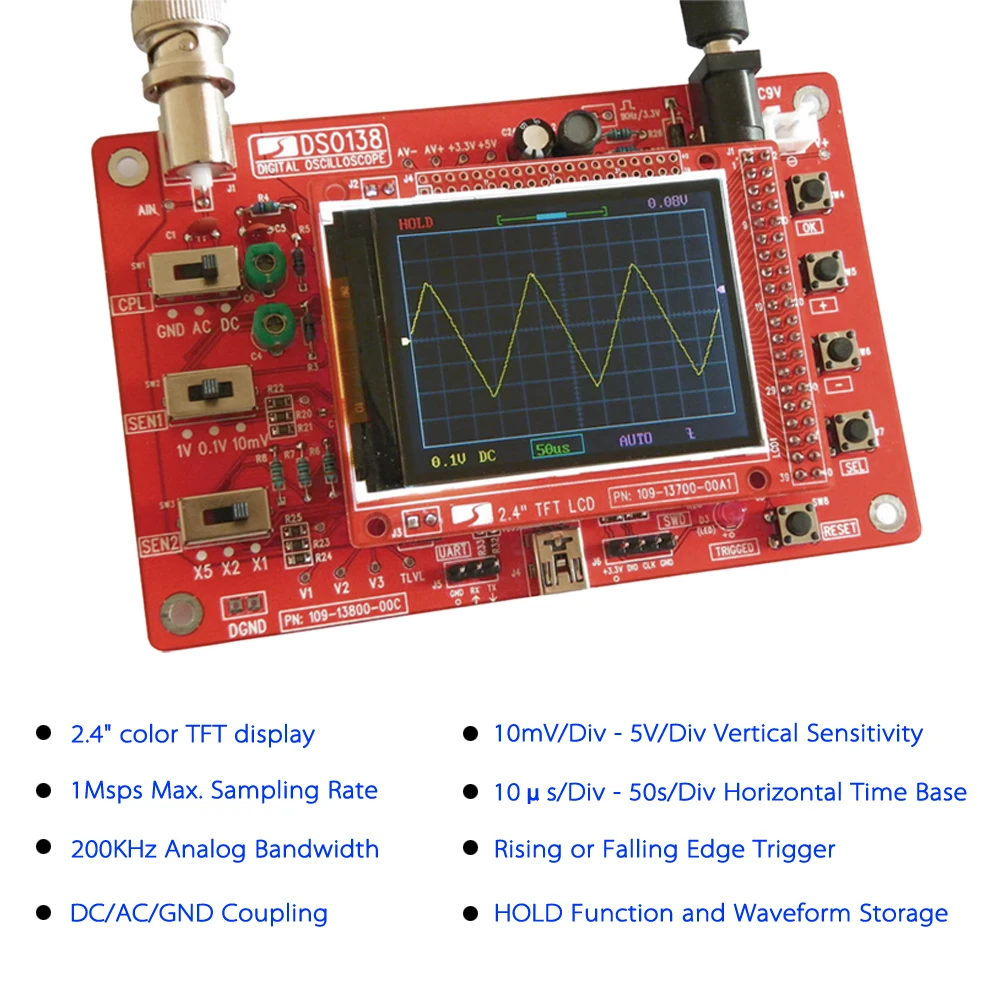

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Легко и надежно подходит для работы в цепи. Он может отображать частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковые/виртуальные значения.

Особенности:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.
Возможно вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, с инструкциями.
С автоматическим, постоянным и одним режимом съемки, легко запечатлевает форму волны момента.
Доступен спусковой механизм, поднимающий или опускающийся край.
Наблюдаемая предыдущий сигнал триггера (отрицательная задержка).
Может замерзнуть в любое время, дисплей формы волны (функция удержания).
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.
С цифровым дисплеем, включая частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму волны после выключения питания.
Обнаружение коротких замыканий и открытых замыканий: может помочь потребителю определить ошибку пайки.
Функция распознавания контроллера TFT.
SMD припаянный, более подходящий для начинающих электроники.

Примечание:
SMD в этом наборе DIY был припаян, вам просто нужно припаять другие детали самостоятельно.

Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 мс/с
Точность: 12Bit
Глубина буфера дискретизации: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 50 в, полипропилен (1: 1 зонд), 400 В, полипропилен (10: 1 зонд)
Режимы соединения: DC / AC / GND
Горизонтальный диапазон времени основания: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
Напряжение питания: 9 в пост. Тока
PCB Размеры: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Посылка, Вес: 119 г/4,21 унций

Посылка список:

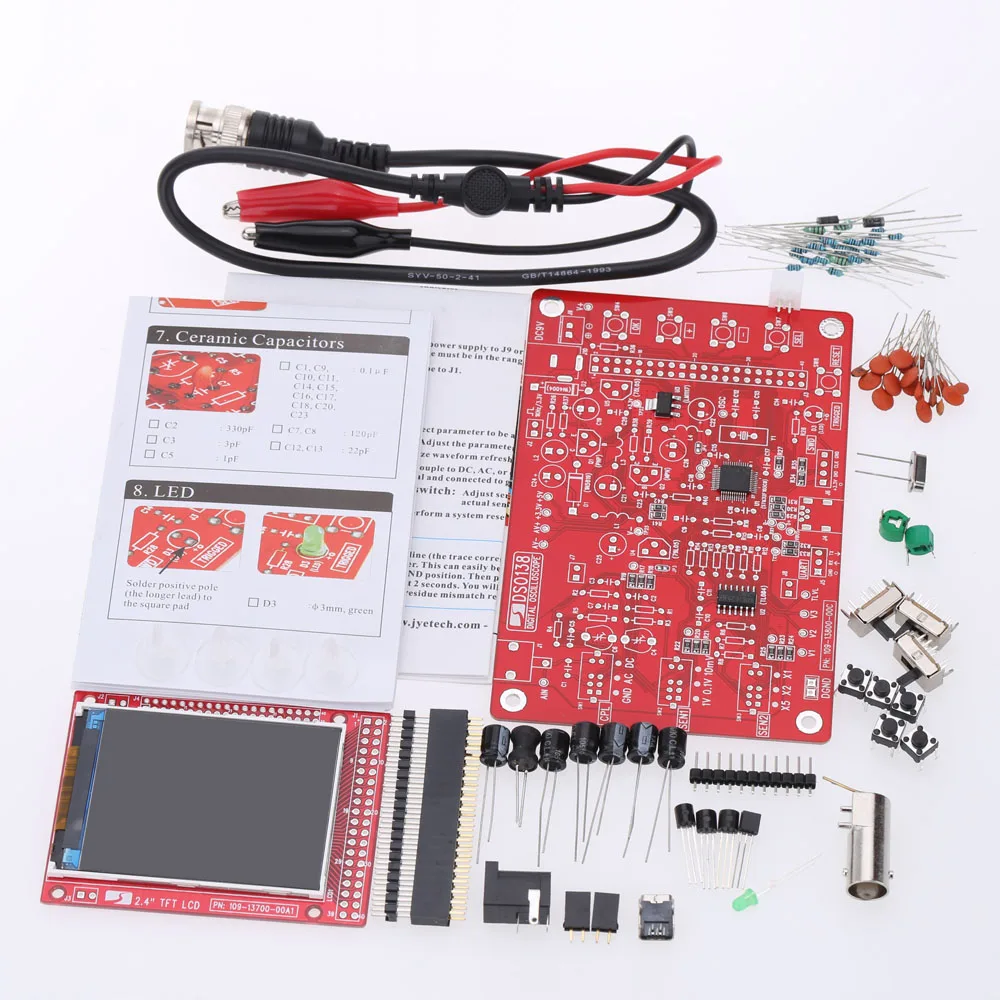

1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)

Тип 4:

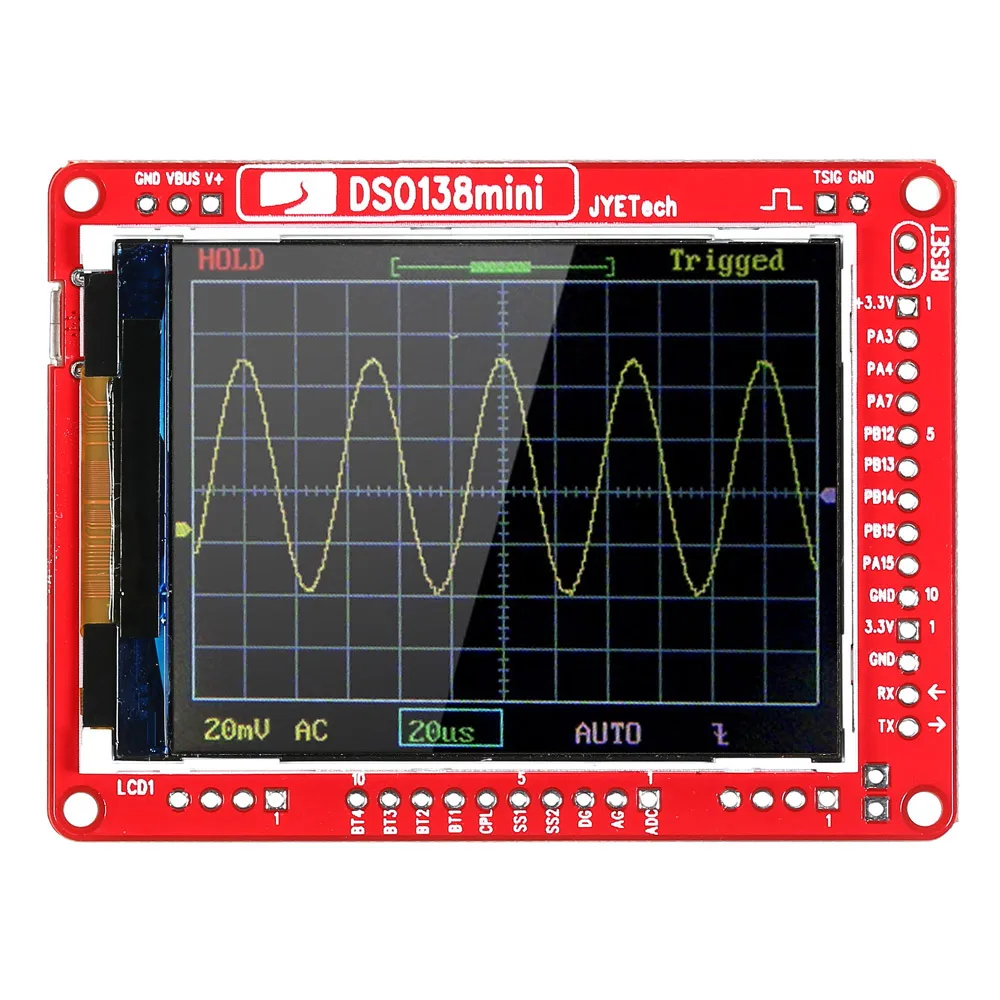

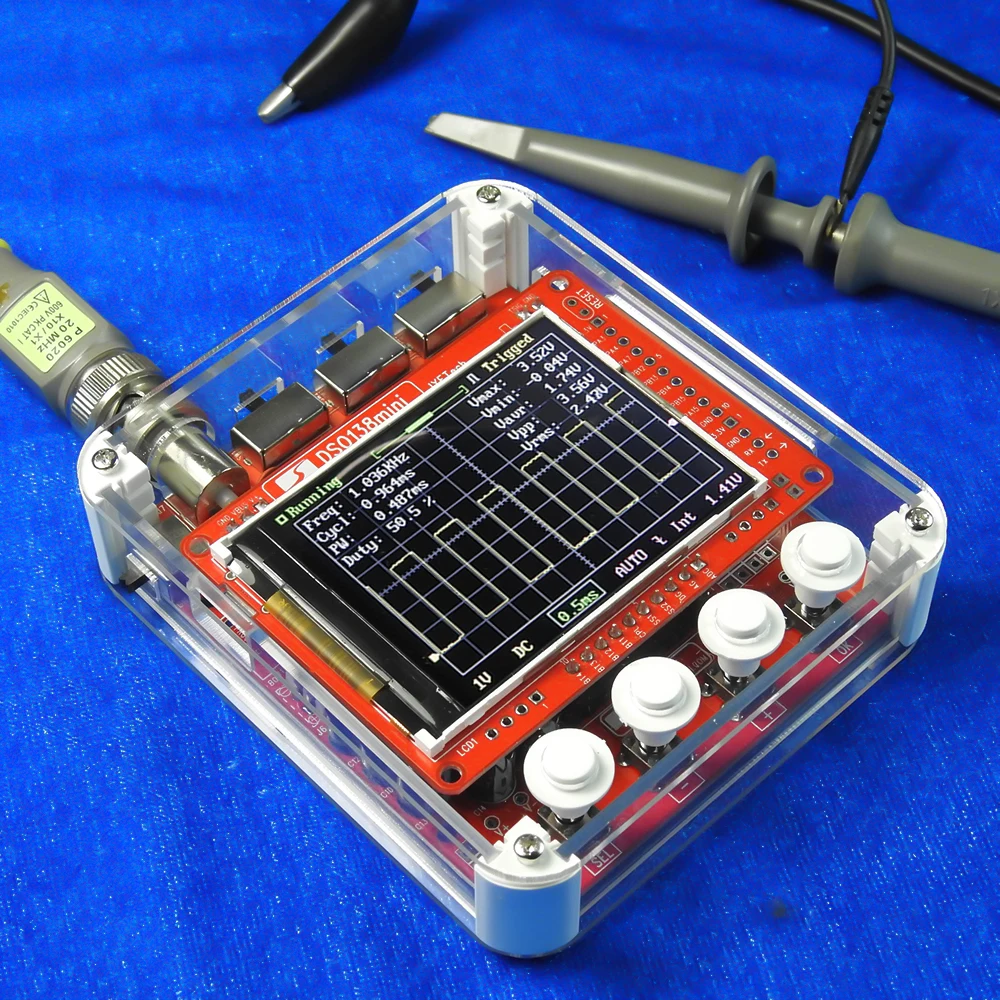

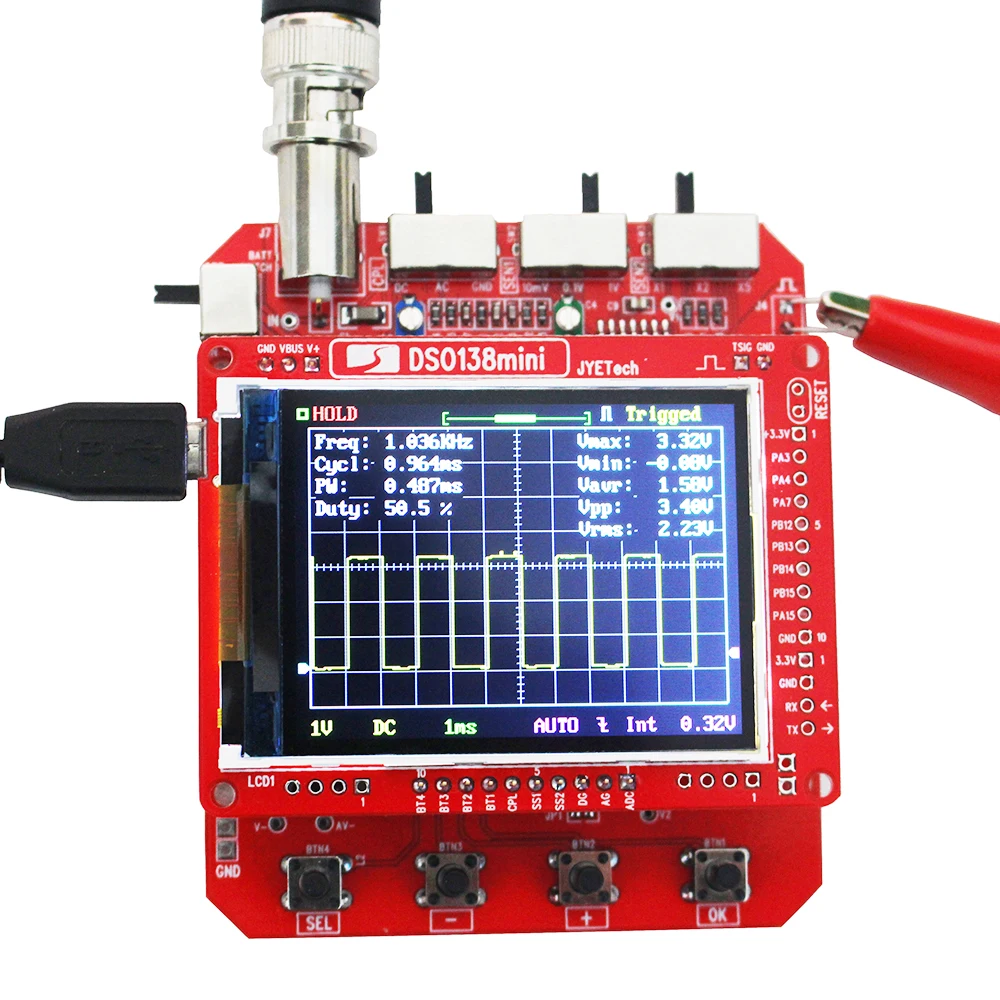

DSO138mini имеет такую же производительность, как и DSO138, но имеет значительные улучшения в блоке питания и механической конструкции. В отличие от DSO138, его источник питания был значительно облегчен с гораздо меньшим числом компонентов. DSO138mini делает MCU и LCD оставаться в одной печатной плате, чтобы избежать проблем подключения штырьков, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким универсальным контроллером. Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо более подходит для ручного использования.

Особенности:
2,4-дюймовый цветной TFT ЖК-дисплей с 320*240 Разрешение отображает параметры четко.
Сделать MCU и ЖК-экран в одной печатной плате, чтобы избежать проблем с подключением штырьков.
Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо более подходит для ручной работы.
Улучшениям в источника питания и механической структуры, он может работать от USB или одной и той же клетки 3,7 в литий-ионный аккумулятор.
Может быть подключен к компьютеру для передачи данных.
Также у DSO138mini есть Улучшенная прошивка.
Его триггер может работать надежно под настройками timebase 10us и 20us.
С автоматическим/нормальным/одиночным триггером, легко захватывают форму волны момента.
Доступен спусковой механизм, поднимающий или опускающийся край.
Наблюдаемая предыдущий сигнал триггера (отрицательная задержка).
Может замерзнуть в любое время, дисплей формы волны (функция удержания).
Функция хранения сигналов: не потеряет форму волны после выключения питания.
Обнаружение коротких замыканий и открытых замыканий: может помочь потребителю определить ошибку пайки.
Функция распознавания контроллера TFT.
Все детали SMD были припаянными, и MCU был запрограммирован.
Поставляется с прозрачным чехол, который хорошо защищает осциллограф.

Примечание:
Детали SMD в этом наборе DIY были припаянными, вам просто нужно припаять другие детали самостоятельно.

Технические характеристики:
Материал печатная плата монтажа
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 10 мВ/див-5 В/Див
Ошибка чувствительности: <5%
Максимальное входное напряжение: 50Vpk (1X probe)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Максимальная частота дискретизации в реальном времени: 1MSa/s
Диапазон времени: 10us/Div - 500s/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфер
Дисплей: 2,4 "Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей с 320*240 Разрешение
Поставка Напряжение: DC 3,5 V - 5V
Ток: ~ 120 мА, 5 В
Размер основной платы: прибл. 70*53 мм/2,76 * 2.1in
Размер аналоговой платы: прибл. 81*70 мм/3,19 * 2.76in
Посылка с размерами: прибл. 11*9*2,3 см/4,33*3,54 * 0.91in
Вес посылка: прибл. 124 г/4,37 унций

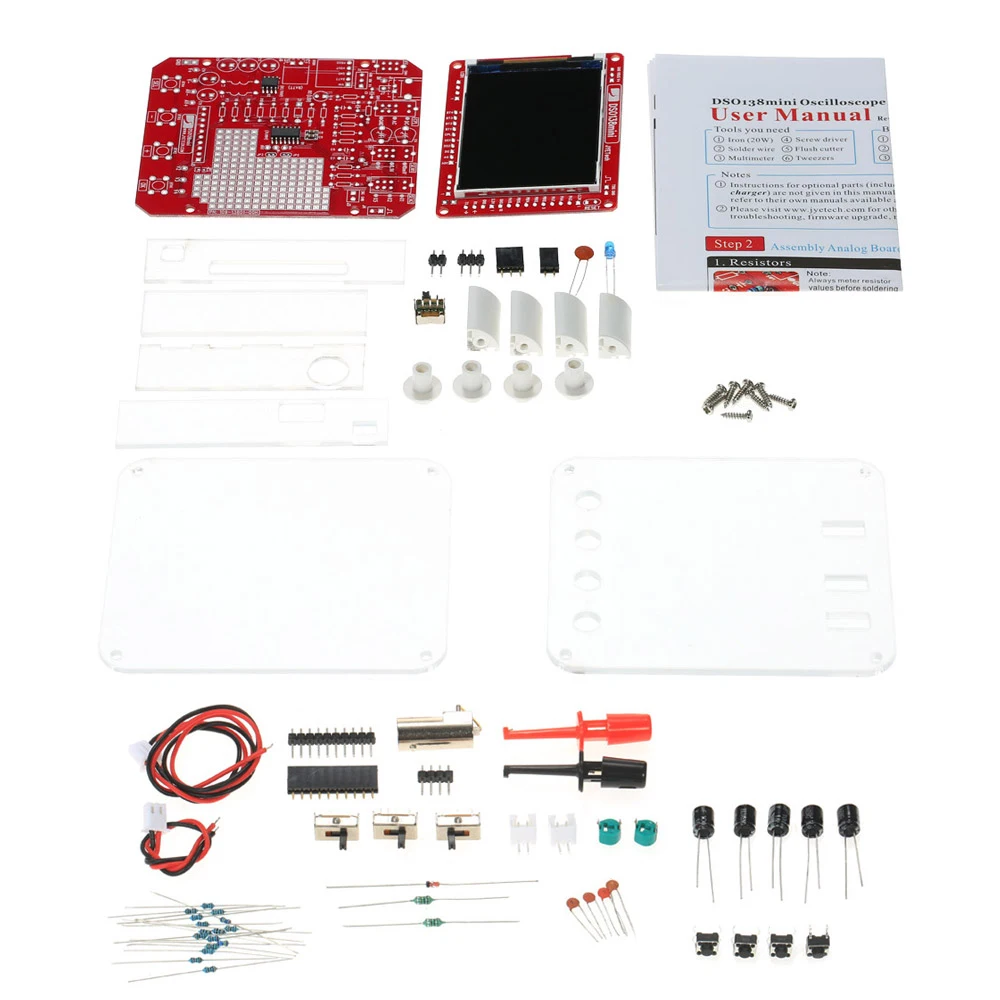

Посылка список:

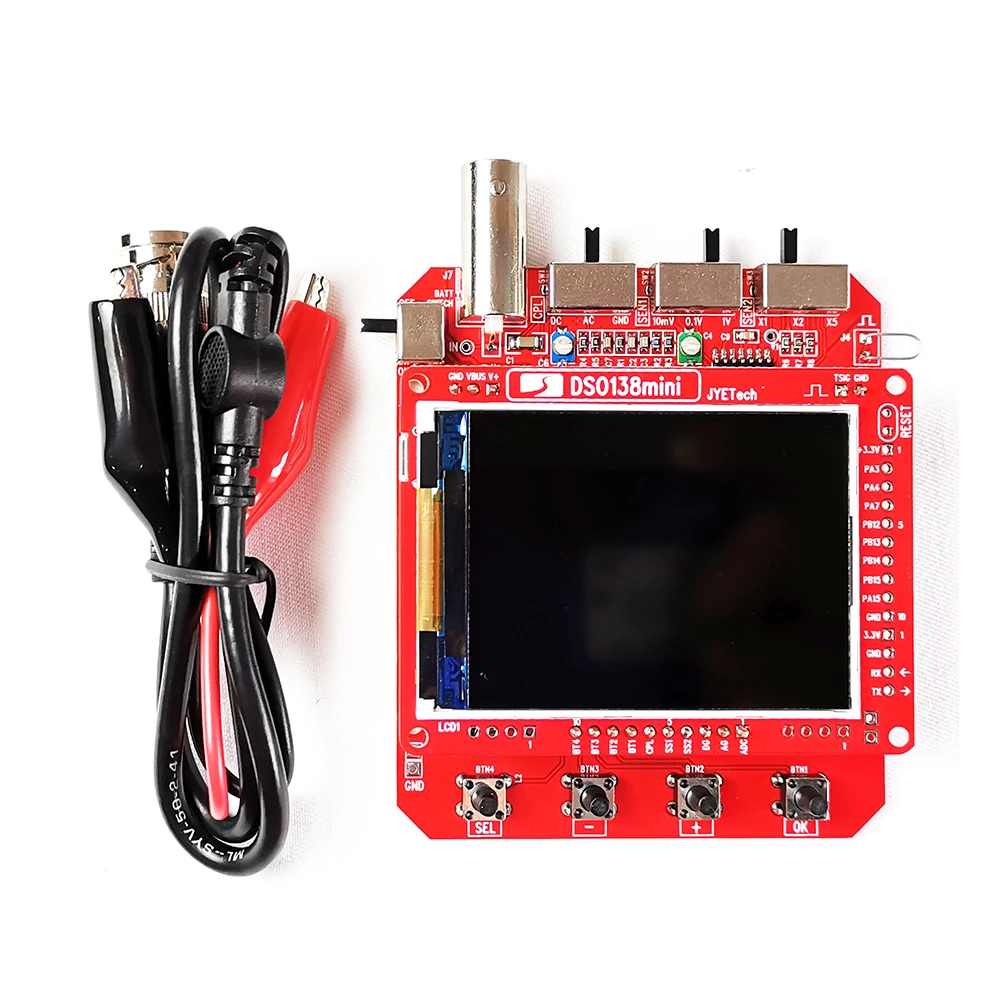

1 * DSO138mini DIY Kit
1 * Прозрачный чехол
1 * Руководство пользователя (на английском языке)
