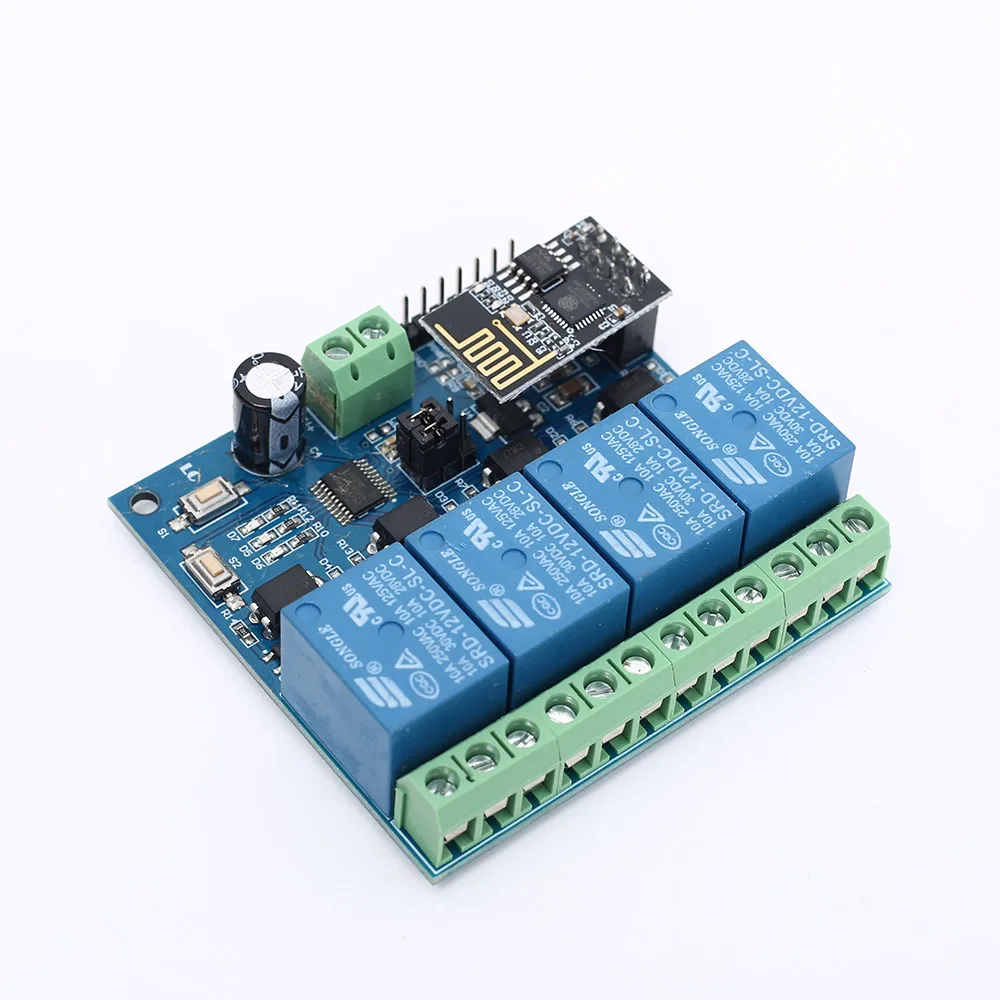

ESP8266 4-Канальный Релейный модуль Wi-Fi для умного дома с дистанционным управлением

ESP8266 4-Канальный Релейный модуль Wi-Fi для умного дома с дистанционным управлением

  Пожалуйста, обратите внимание: У нас есть документы на большинство продуктов в нашем магазине

             Если вам это нужно, свяжитесь с нами:)

1. Описание:

4-Канальный Релейный Модуль ESP8266, 4 WIFI реле канала, Wi-Fi релейный модуль с ESP8266 WIFI модуль и 8 бит MCU, с профессиональным переключением цепи питания. Он может управлять реле через приложение Android phone в пределах локальной сети (LAN). Легко установить.

2. Особенности:

1>. Интегрированный дизайн.

2>. Дистанционное управление через приложение.

3>. Постоянный ток 12 В, рабочий блок питания.

4>. На плате высокое качество MCU и ESP8266 WIFI модуль.

5>. Поддерживает два режима работы:

Режим 1: мобильный телефон подключается напрямую к модулю Wi-Fi.

Режим 2: сотовый телефон и модуль Wi-Fi работают вместе с маршрутизатором.

Дополнительные Особенности: релейный модуль USB (без ESP8266).

6>. Расстояние передачи:

В открытой среде, когда мобильный телефон носит модуль Wi-Fi, максимальная дистанция передачи составляет 100 метров.

Когда модуль Wi-Fi и сотовый телефон, переносной на маршрутизаторе, в то же время, расстояние передачи сигнала зависит от сигнала маршрутизатора.

7>. Используйте технологию Smartconfig, чтобы завершить настройку учётной записи и пароль модуля ESP8266 Wi-Fi в мобильном приложении. Настроенная учётная запись и пароль будут запоминаться после выключения питания.

8>. Оптрон изолированный выход, безопасный и надежный.

9>. Плата содержит 220V,10A/250V AC 10A/30V DC Songle оригинальный реле, который может непрерывно поглощать 100000 раз, с защитой от тока диода и короткое время отклика.

10>. Материалы и процесс производства печатных плат отвечают стандартам RoHS.

11>. Бортовой светодиодный релейный индикатор, опция режима и светодиодный рабочий индикатор статуи.

12>. Поддерживается UART delaw interface и MCU, порт загрузки для программы.

3. Параметры:

1>. Название продукта: DC 12V ESP8266 WI-FI 4-Канальный Релейный Модуль

2>. Рабочее напряжение: 12 В постоянного тока

3> Напряжение нагрузки: 30 в пост. Тока, 10 А/переменный ток, 250 В, 10 А

4> Рабочая температура:-40 ℃ ~ 85 ℃

5> Рабочая влажность: 0% ~ 95% RH

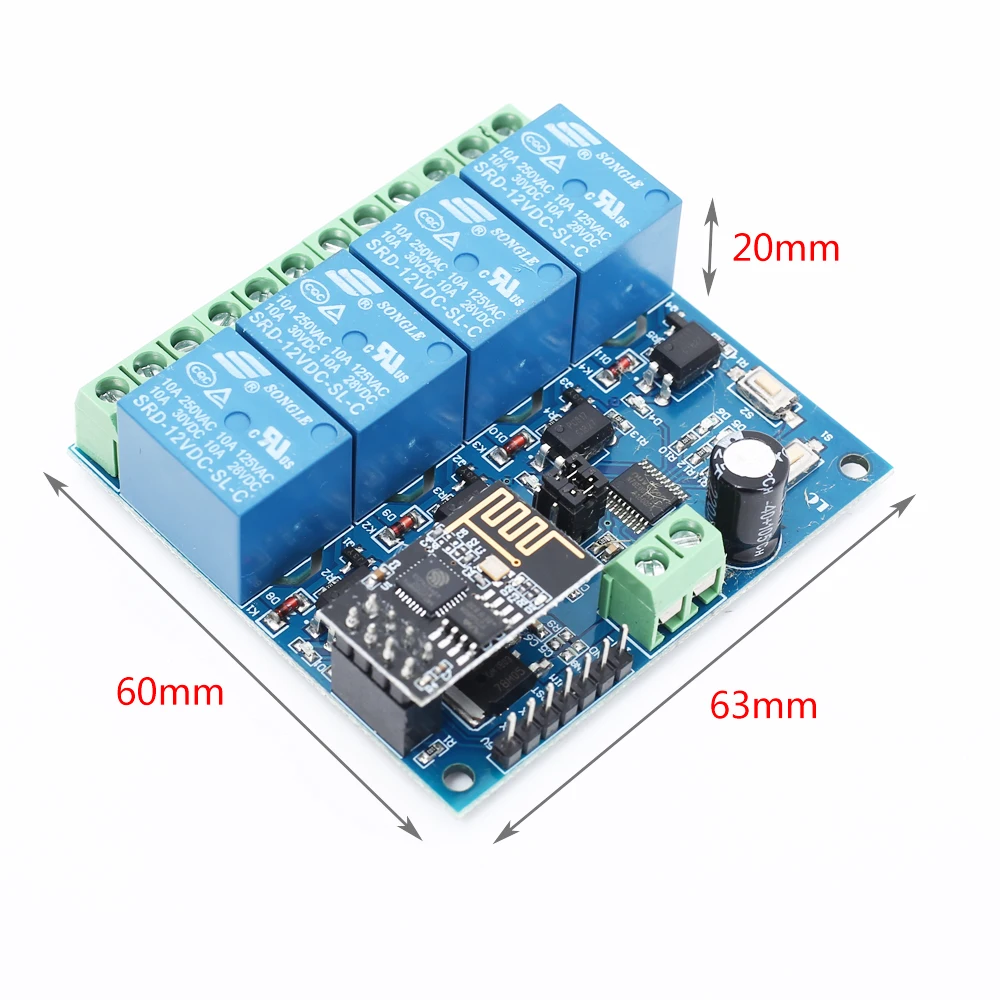

6>. Размер: 63*60*20 мм

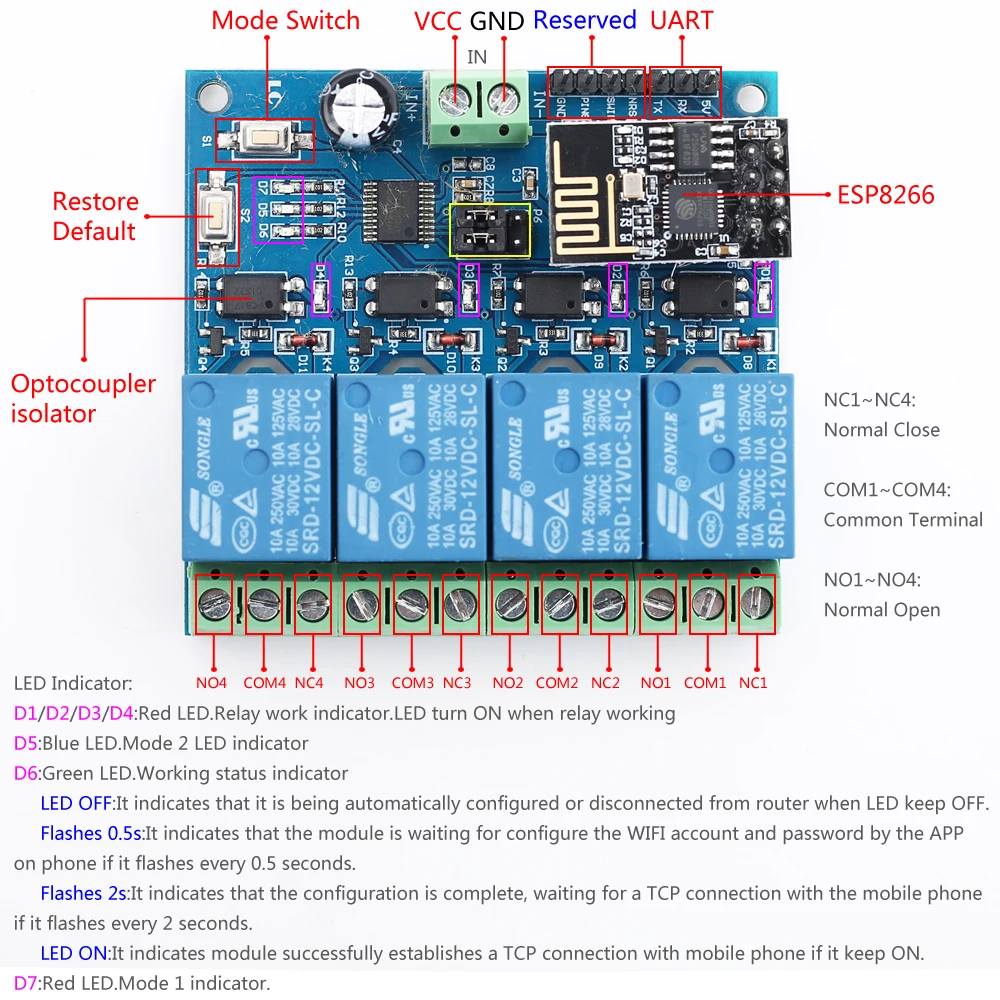

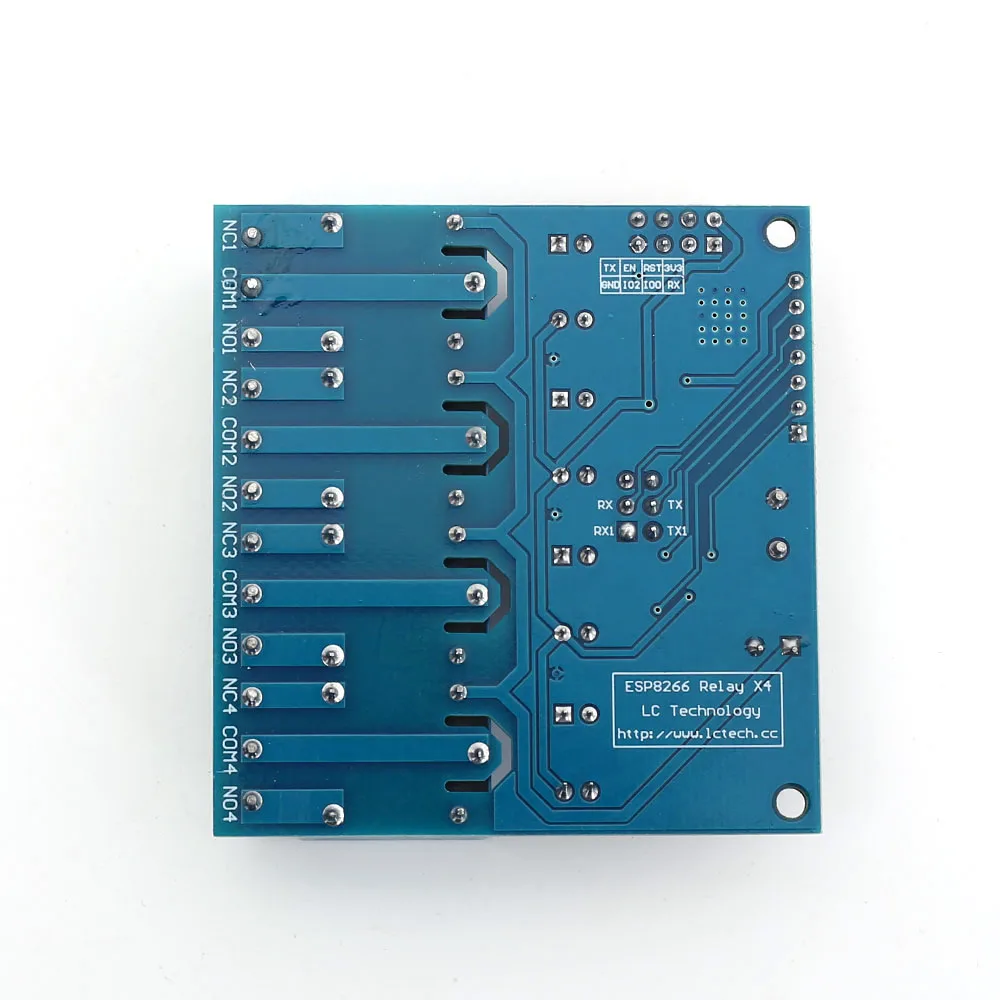

4. Описание порта:

1>.IN +: Положительная мощность. Рабочее напряжение, входное напряжение, клемма

2>.IN-: отрицательная мощность. Рабочее напряжение, входное напряжение, терминал

3>.5 В/RX/TX/GND: коммуникационная плата интерфейса UART

4>.NRST/PIN8/SWIN/GND: интерфейс загрузки кода для управления IC от производителя.

5>. Кнопка S1: используется для переключения режима работы (режим по умолчанию 1)

6>. Кнопка S2: восстановление заводских настроек.

7>.D1 ~ D4: красный светодиодный индикатор. Релейный рабочий индикатор. Светодиодный индикатор включается, когда реле работает.

8>.D5: синий светодиодный индикатор. Режим 2, светодиодный индикатор.

9>.D6: зеленый светодиодный индикатор, индикатор рабочего состояния.

9,1>. Светодиодный ВЫКЛ.: указывает, что он автоматически настраивается или отключен от маршрутизатора, когда светодиодный выключатель выключен.

9,2>. Вспышки 0.5s: это означает, что модуль ждет настроить WI-FI учетная запись и пароль с помощью приложения на телефоне в том случае, если он начинает мигать каждые 0,5 секунд.

9,3>. Мигает 2 s: это означает, что конфигурация заполнена, в ожидании TCP-соединения с мобильный телефон, если он мигает каждые 2 секунды.

9,4>. Светодиодный: указывает, что модуль успешно устанавливает TCP-соединение с мобильный телефон, если он включен.

10>.D7: Красный светодиодный индикатор, режим 1.

11>.Jumper Cap:

11,1>. Установите колпачок перемычки: рабочий состояние по умолчанию. Это означает, что модуль работает в обычном режиме.

11,2>. Удалите джемпер Кепки: Тесты ESP8266 модуль отдельно по USB к TTL конвертер (не рекомендуется погружать).

12>.COM1 ~ COM4: общий порт от реле.

13>.NC1 ~ NC4: нормальное закрытие. Оно подключается к COM по умолчанию. Висит, когда реле работает

14>.NO1 ~ NO4: обычное открытие. По умолчанию он отсоединяется от COM. Подключается к COM, когда работают реле.

15>. Реле управления (Шестигранная):

Выключите первое реле: A0 01 00 A1

Включите первое реле: A0 01 01 01 A2

Выключите секундное реле: A0 02 00 A2

Включите второй релейный переключатель: A0 02 01 A3

Выключите третью реле: A0 03 00 A3

Включите третью реле: A0 03 01 A4

Выключите четвертое реле: A0 04 00 A4

Включите четвертое реле: A0 04 01 A5

5. Способ настройки:

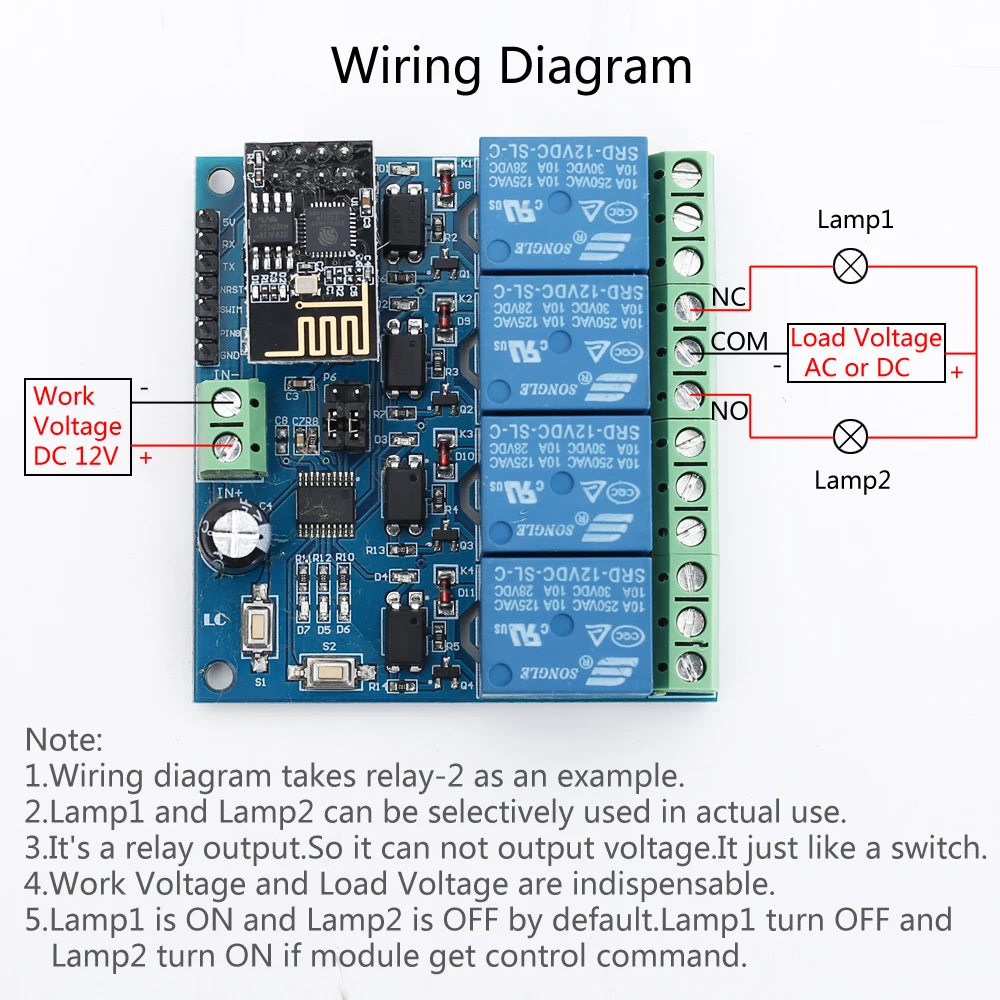

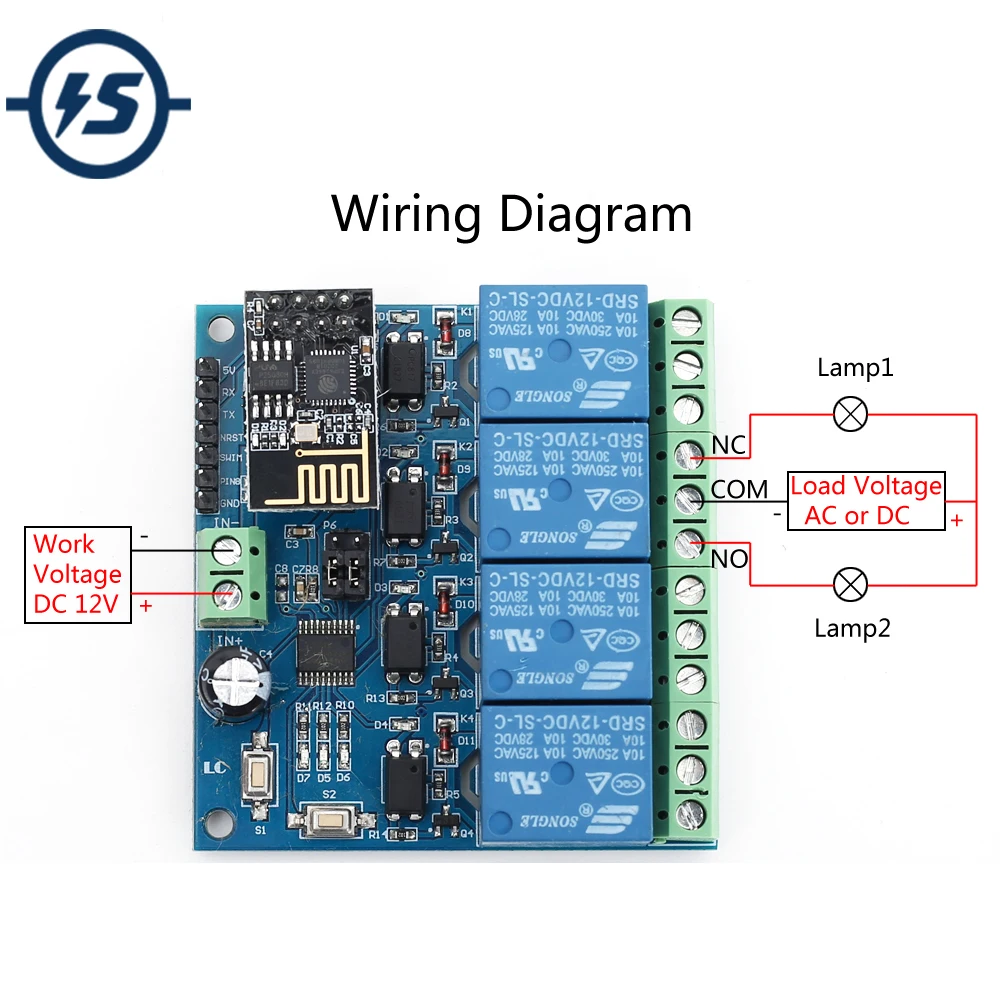

1>. Подключите блок питания постоянного тока 12 В на входном клемме «IN +» и «In-», который отмечен на печатной плате.

2>. Установите приложение «esptouch _ Demo» на телефон Android. Сначала используйте r для настройки номера аккаунта Wi-Fi и пароль в режиме 2, чтобы использовать его.

3>. Установите приложение TCP transport tool «easytcp _ 20» на телефон Android. Используется для отправки команды управления реле, нажмите «переключатель», затем нажмите серый квадрат в интерфейсе, чтобы включить имя и содержимое команды управления реле, соответственно (формат команды шестигранный).

6. Режим работы 1 (телефон подключается напрямую к модулю Wi-Fi):

1>. Это означает, что конфигурация заполнена, если зеленый светодиодный Цикл мигания от 4 секунд замедляется до 2 секунд после включения питания;

2>. Модуль отправляет сигнал точки доступа Wi-Fi, который может быть просмотрен в сети Wi-Fi на мобильный телефон, а затем выберите сеть.

3>. Откройте приложение «easytcp _ 20», нажмите «Подключение», входной IP адрес: 192.168.4.1 и номер порта 8080., а затем нажмите «Подключение». Зеленый светодиодный фонарик мигает в течение 2 секунд после того, как соединение успешно выполнено. Нажмите на серую площадь, чтобы отправить инструкции по управлению переключателем реле.

7. Режим работы 2 (телефон и модуль Wi-Fi вместе переносят роутер):

1>. Короткое нажатие на кнопку S1, чтобы переключить режим работы в режим 2, когда мигает зеленый светодиодный индикатор, от 4 секунд до 2 секунд после включения. Затем включается синий светодиодный индикатор. Зеленый светодиодный мигает циклом от питания в течение 2 секунд быстрее до 0,5 секунд. Это означает, что ESP8266 находится в ожидании приложения «EspTouch_Demo» для настройки номера аккаунта Wi-Fi и пароль.

2>. Откройте приложение «esptouch _ Demo» и вводите пароль маршрутизатора, а затем нажмите «подтверждение».

3>. Дождитесь, пока конфигурация увенчается успешно. Когда на интерфейсе приложения появится IP-адрес ESP8266 (например, 192.168.0.174). Это означает, что модуль ESP8266 успешно подключен к маршрутизатору, а аккаунт и пароль автоматически запоминаются. В следующий раз, когда пользователь переходит в режим 2, он будет автоматически подключаться (около 20-60 секунд);

Примечание: «192.168.0.174» этот IP-адрес динамически присваивается модулю ESP8266 маршрутизатором. Адрес может изменить после того, как следующий Повторное подключение. Пользователь может просмотреть ip-адрес в режиме реального времени модуля ESP8266 в списке устройств маршрутизатора.

4>. Откройте приложение EasyTCP_20, нажмите «подключить», укажите ip-адрес модуля ESP8266: 192.168.0.174 и номер порта 8080, а затем нажмите «подключить». После того, как соединение успешно выполнено, зеленый мигает в течение 2 секунд, чтобы включить. Нажмите на серую площадь, чтобы отправить инструкции по управлению переключателем реле.

8. Дополнительные функции (используется как реле USB):

1>. Удалите модуль ESP8266.

2>. Подготовьте usb-конвертер в TTL самостоятельно и подключите его к модулю.

3>. Выберите режим 1 и Откройте программное обеспечение для настройки UART, например SSCOM32, после того, как зеленый светодиодный мигание будет мигать каждые 2 секунды.

4>. Установите скорость передачи данных на 115200. Отправьте команды управления в шестигранном режиме для управления реле.

9. Примечание:

1>. В первый раз, это займет немного больше времени (около 1 минуты), чтобы настроить пароль Wi-Fi. После того, как конфигурация будет закончена, будет нужно 20 секунд, чтобы автоматически подключиться к следующей загрузке.

2>. Если вы хотите изменить роутер, пользователь может сбросить или нажать кнопку S2 (аккаунт Wi-Fi и пароль в предыдущий режим памяти будут очищены нажмите кнопку S2), И аккаунт Wi-Fi и пароль будут настроены для esp8266 в режиме 2.

3>. Когда сигнал маршрутизатора памяти ESP8266 очень слабый или не работает в сервисной области, это приведет к отключению соединения, зеленый светильник будет выбран и попробует подключиться автоматически, кнопки в процессе не работают, когда зеленый светильник изменен на 2 секунды, медленная вспышка, что означает, что он возвращается к подключению.

4>. Эту кнопку можно использовать, когда зеленый светильник мигнет на 2 секунды, или держать в режиме 1 и в режиме 2, а остальное-самонастройка на чипе или в ожидании процесса настройки, И кнопка является недействительной.

5>. Мобильный телефон и esp8266 будут автоматически отключать TCP-соединение, если нет передачи данных в течение более 6 минут. Затем нажмите «Connect» в правой верхней части приложения EasyTCP 20, чтобы воссоздать соединение.

6>. Это релейный выход, поэтому он не может выводить напряжение. Он так же, как выключатель. Рабочее напряжение и напряжение нагрузки являются обязательными.

7>. Пожалуйста, прочитайте руководство и описание перед использованием.

10. Применение:

1>. Умное домашнее управление. Дистанционное управление бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. д.

2>. Автоматическое управление двигателем

3>. Умный цех производства

4>. Интеллектуальное управление сельским хозяйством

11. Посылка:

1>.1 шт. DC 12V ESP8266 WI-FI 4-Канальный Релейный модуль;
