Модуль защиты от пониженного напряжения постоянного тока 12 В Компаратор для

Модуль защиты от пониженного напряжения постоянного тока 12 В Компаратор для

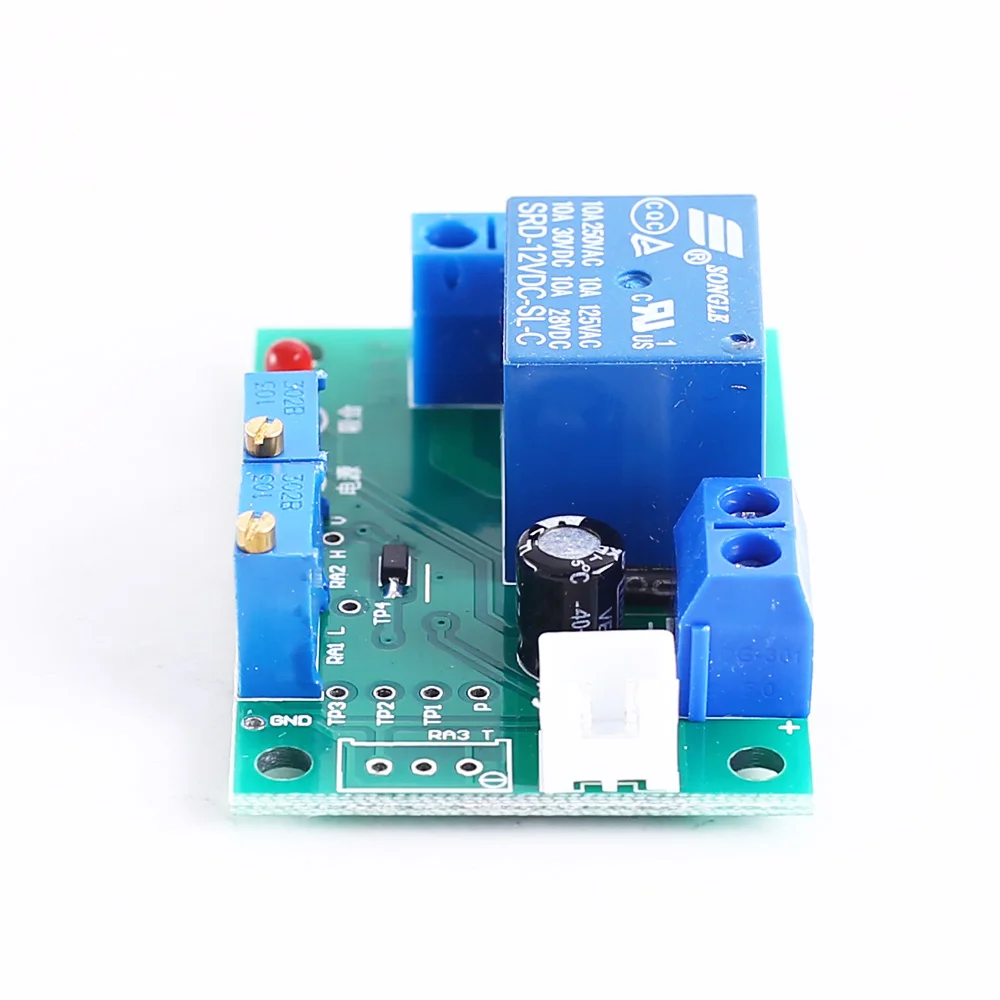

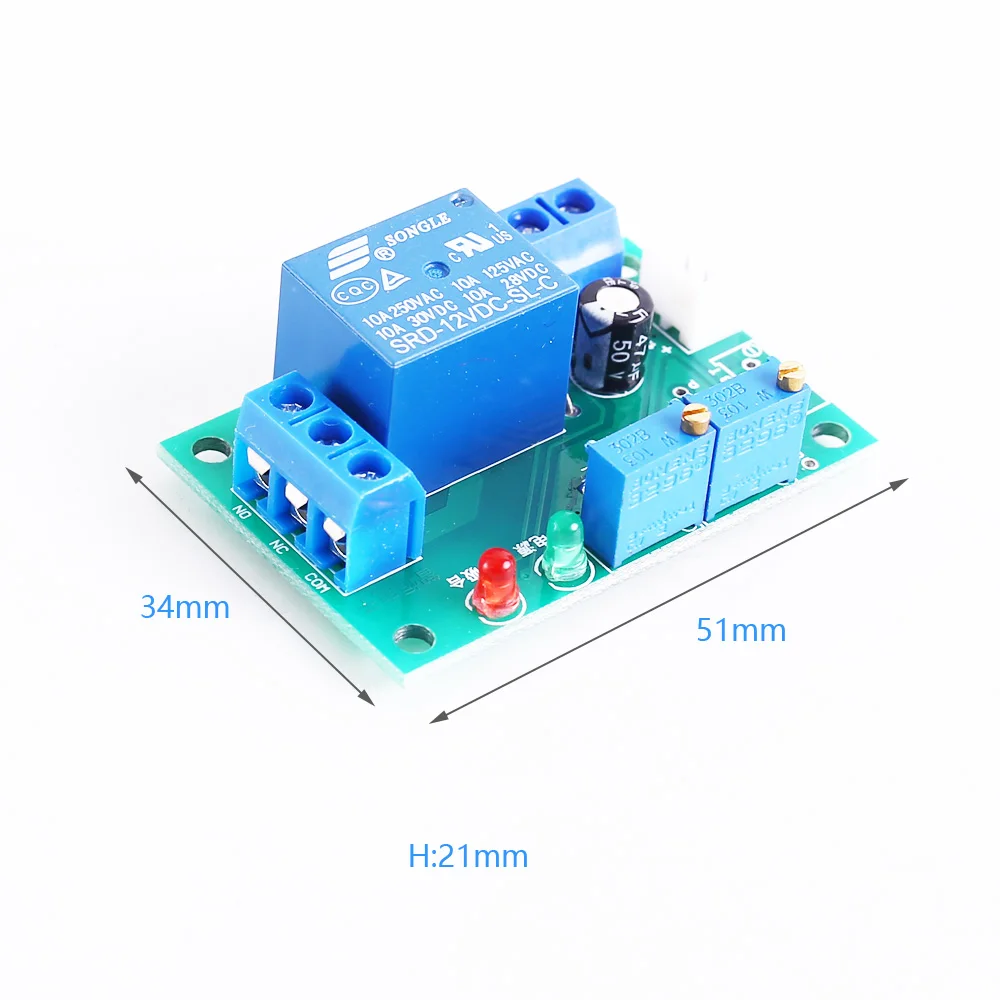

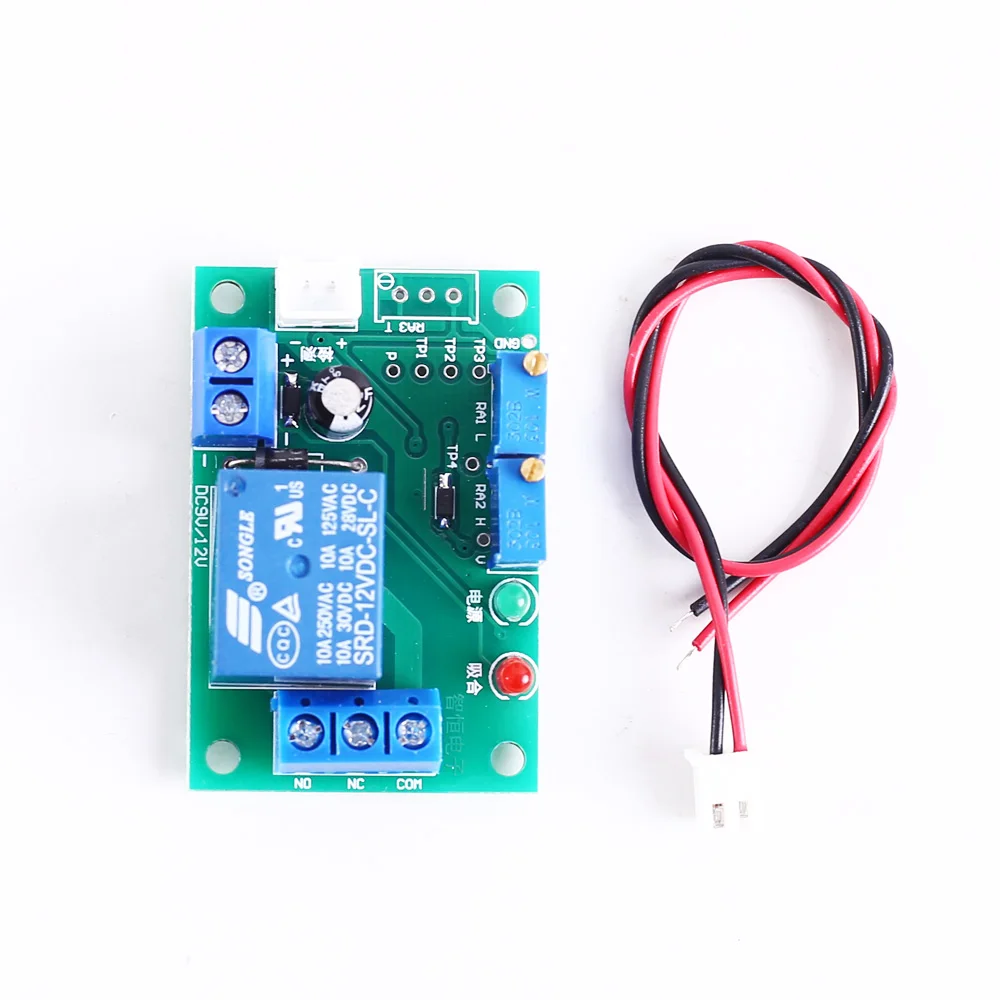

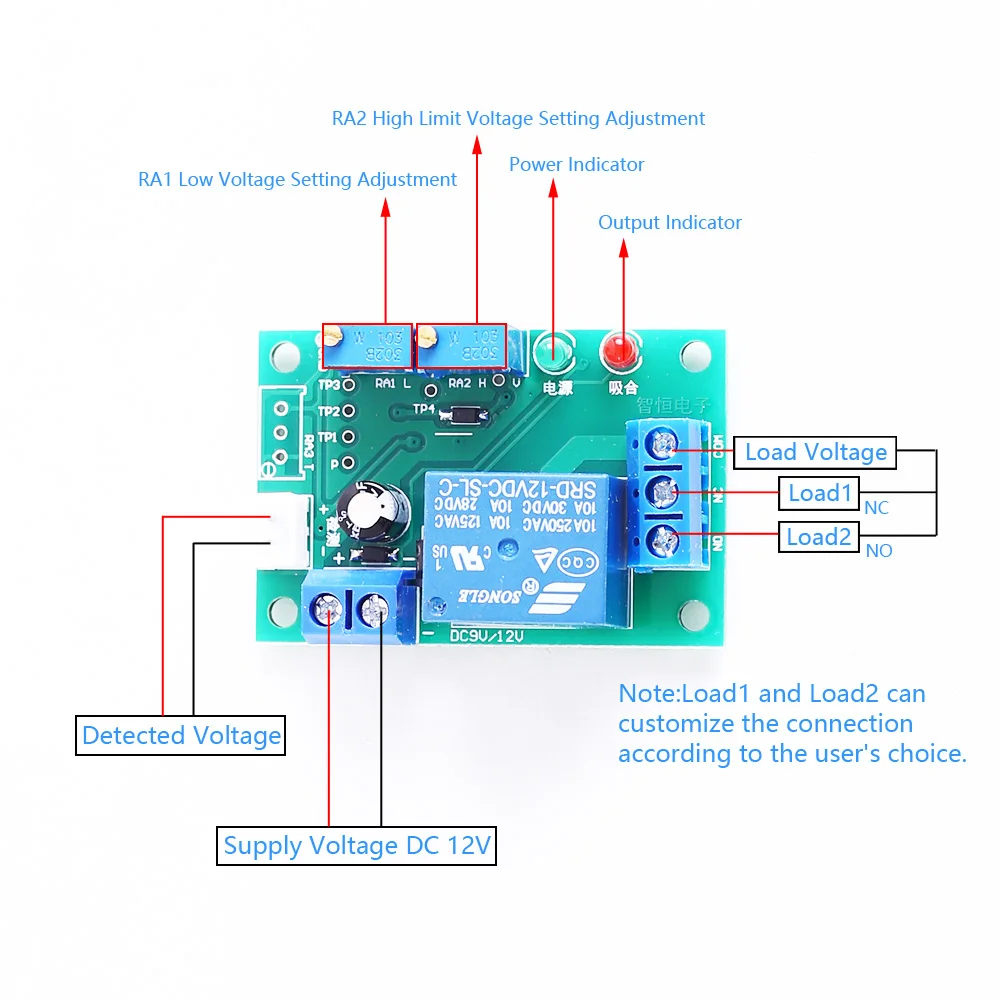

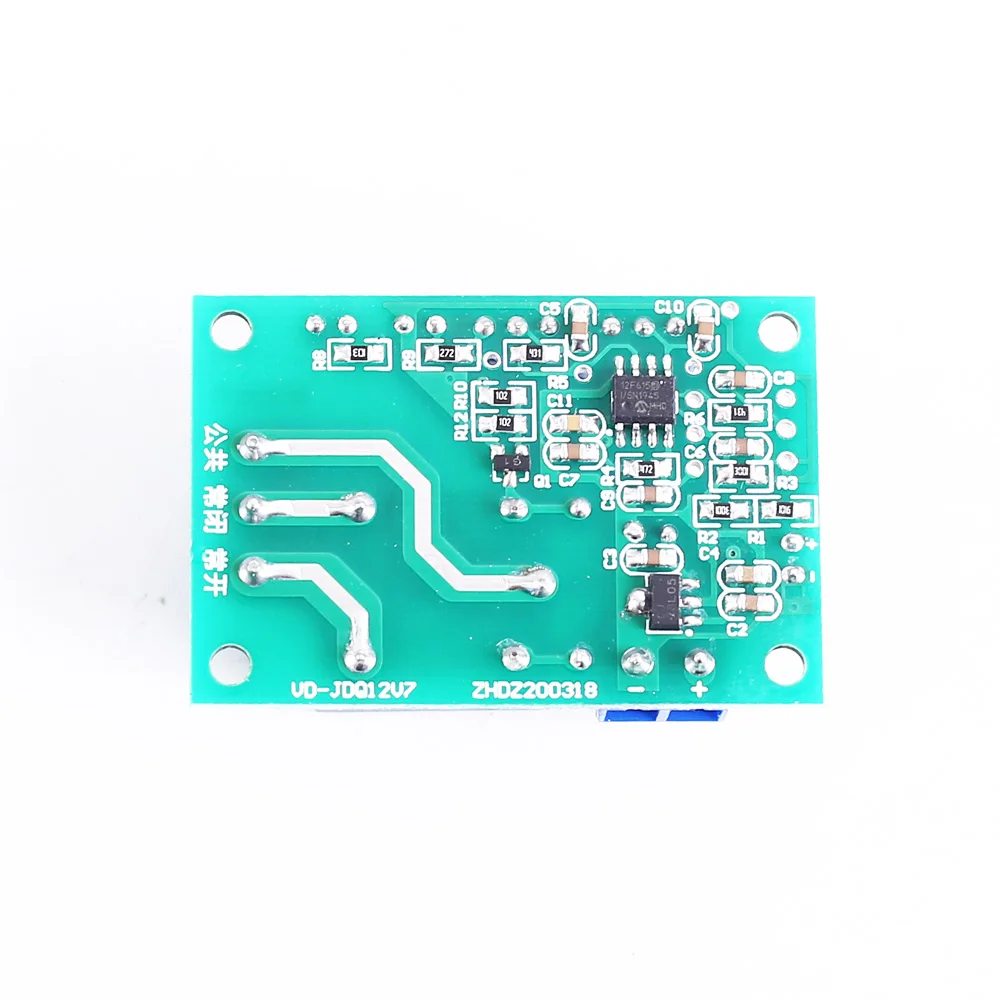

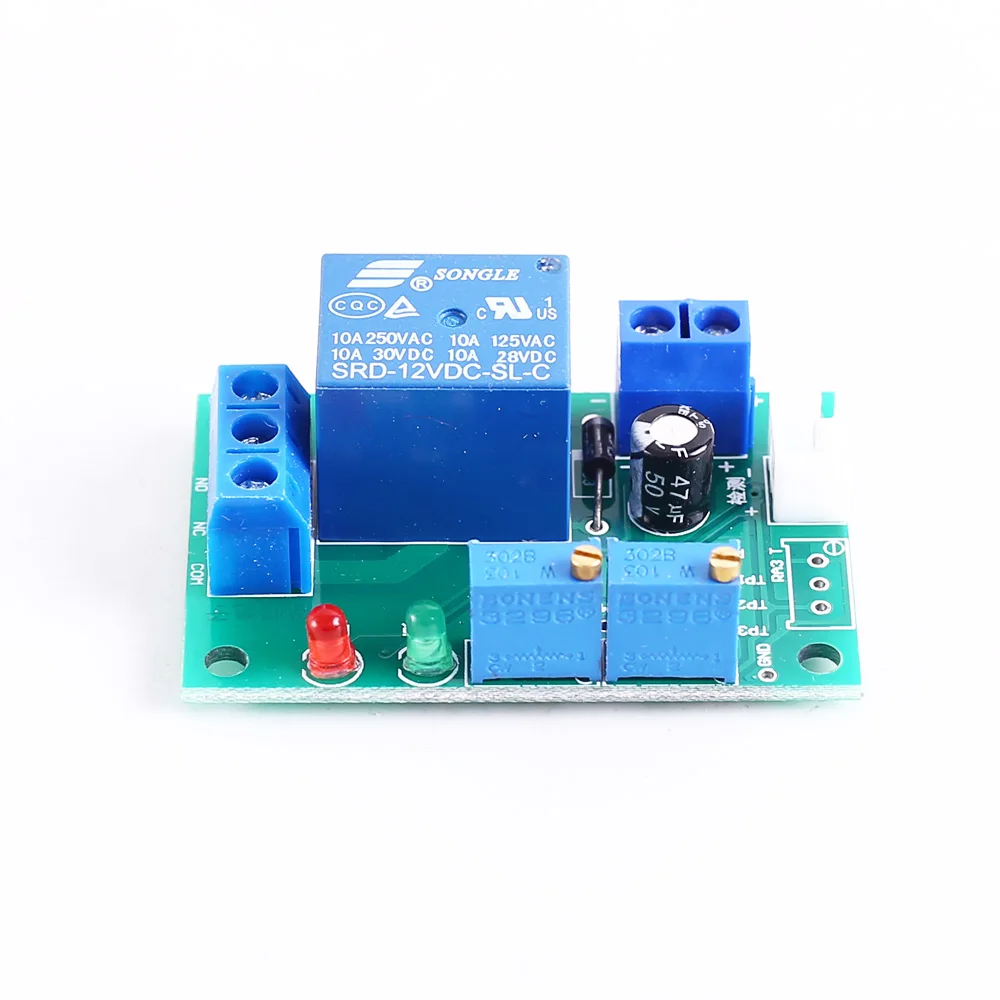

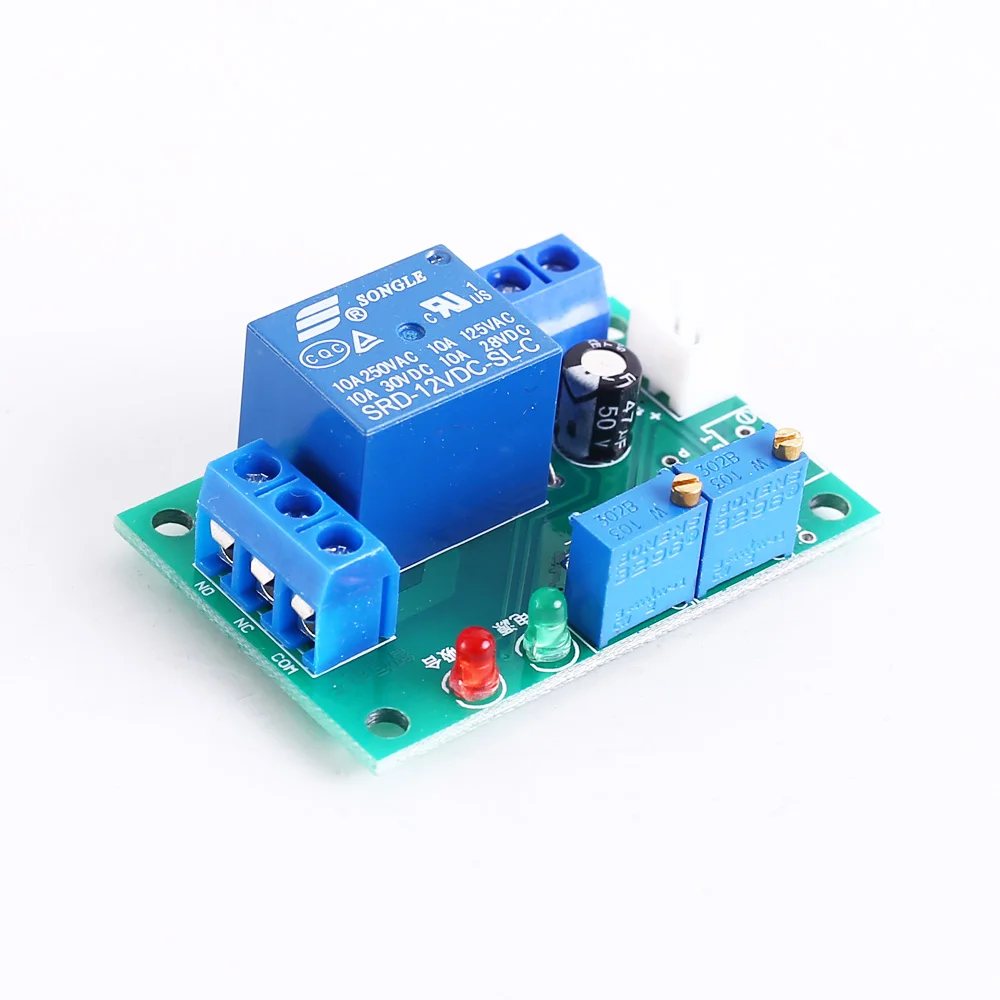

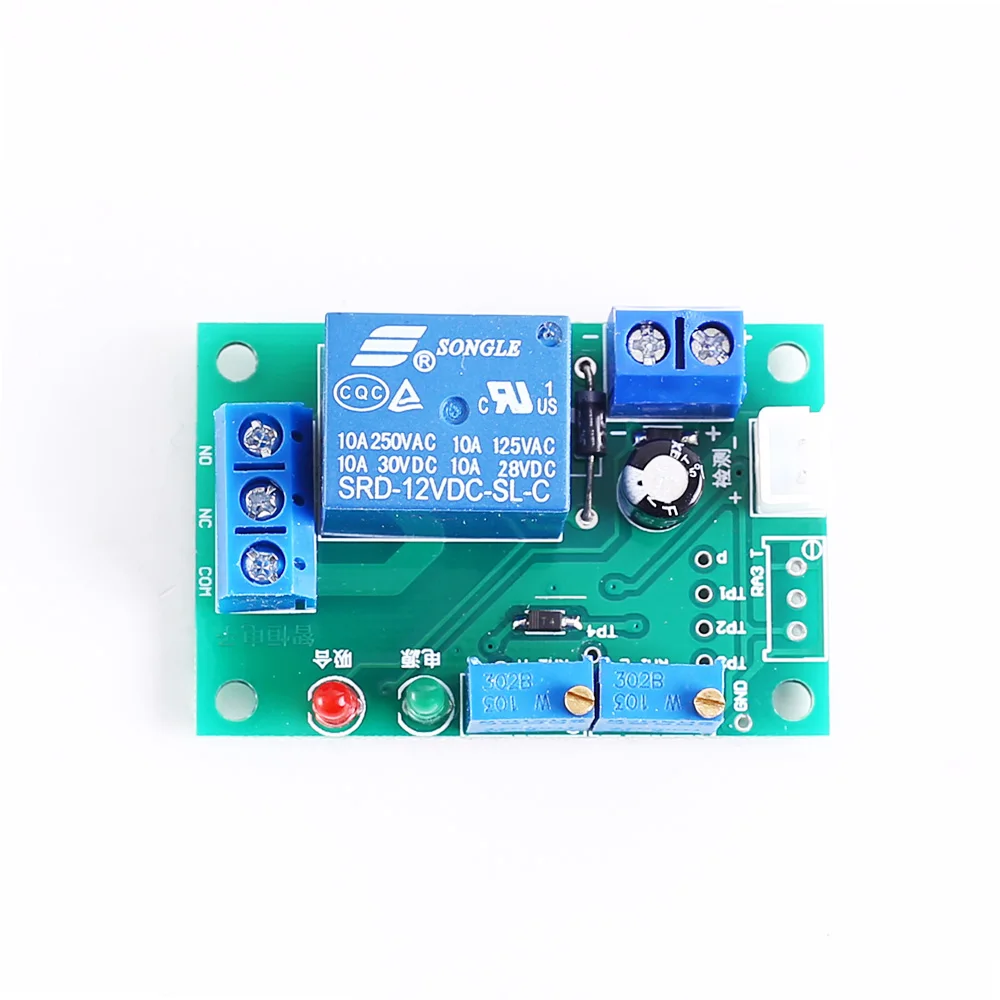

1. Описание: Это модуль защиты от пониженного напряжения постоянного тока 12 В. Эта плата представляет собой модуль обнаружения напряжения для общего отрицательного электрода (общий отрицательный электрод для обнаружения и источника питания), а обнаруженное напряжение должно иметь пропускную способность 2 мА. 2. Особенности: 1>. У него есть индикатор рабочего состояния 2>. Он может регулировать настройки параметров 3>. Выход управления реле 4>. Он поддерживает защиту от пониженного напряжения 3. Описание: 1>. Название продукта: модуль защиты от пониженного напряжения постоянного тока 12 В 2>. Напряжение питания: 12 В постоянного тока 3>. Диапазон обнаружения напряжения: 0 В ~ 15 в 4>. Разрешение напряжения: 0,05 В 5>. Интерфейс обнаружения Выдерживает напряжение: 25 в 6>. Рабочая температура:-25 ℃ ~ 85 ℃ 7>. Рабочая влажность: 5% ~ 95% RH 8>. Размер: 51*34*21 мм 4. Способ работы: 1>. Начальное реле включения модуля выключено, и нагрузка не работает. 2>. Когда обнаружено, что напряжение ниже установленного значения RA1 (low limit) или обнаружено, что напряжение выше, чем значение RA2 (high limit), реле включено и нагрузка работает. 3>. После включения реле Нагрузку можно отпустить только при обнаружении, что напряжение находится между настройками RA1 (низкий предел) и RA2 (высокий предел). 4>. После отключения Реле повторите второй и третий шаги, чтобы многократно проверить напряжение. 5. Настройки отладки модуля: 1>. Тестовая точка: точка тестирования TP1, тестовая точка для обнаружения входного напряжения интерфейса (разделена фиксированным резистором) 2>. Точка испытания TP3, RA1 (низкий предел) Регулируемая точка испытания сопротивления с регулируемым напряжением. 3>. Точка тестирования TP4, точка тестирования регулируемого сопротивления RA2 (высокий предел). 4>. Точка тестирования TP2, RA3 (время задержки) Регулируемая точка тестирования сопротивления. 5>. Необходимые инструменты: мультиметр, Регулируемый источник питания, блок питания, Маленькая плоская отвертка и т. д. (не входит в комплект поставки) 6>. Метод настройки 1: быстрая настройка отладки (попробуйте использовать этот метод как можно больше, этот метод является точным) 1,1>. Модуль обычно питается, и обнаруживается низкий предел заданного напряжения на входе. Отрегулируйте RA1, чтобы отрегулировать напряжение на TP3, чтобы быть равным напряжению на TP1. 1,2>. Модуль обычно питается, и обнаруживается заданное напряжение на входе с высоким ограничением. Отрегулируйте RA2, чтобы сделать напряжение на TP4 равным напряжению на TP1. 1,3>. После завершения регулировки Включите модуль снова. 1,4>. Обратите внимание на нижнее предельное заданное значение напряжения, не выше заданного значения высокого предельного напряжения (напряжение TP4 больше напряжения TP3). 1,5>. Испытательное точечное напряжение для GND общего заземления, что является отрицательным полюсом источника питания. 1,6>. Когда мультиметр измеряет, черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 1,7>. Пример: предположим, что вы установили низкий предел 12 В. 1,8>. Модуль нормально работает. Используйте Регулируемый источник питания для обеспечения напряжения 12 В для интерфейса обнаружения. Используйте мультиметр для измерения напряжения в тестовой точке TP1 и обратите внимание на значение напряжения. Затем Отрегулируйте регулируемое значение RA1 так, чтобы напряжение в точке TP3 было равно напряжению в точке TP1. 1,9>. Предположим, что вы установили высокий предел 14 в 1,10>. Модуль нормально работает. Используйте Регулируемый блок питания для проверки интерфейса с напряжением 14 в. Используйте мультиметр для измерения и измерения напряжения в тестовой точке TP1 и обратите внимание на значение напряжения. Затем Настройте регулировку RA2, чтобы сделать Напряжение TP4 равным только что измеренному значению точечного напряжения TP1. 7>. Метод установки 2: Настройка понижающего коэффициента 1,1>. Модуль подает питание в обычном режиме. Введите любое напряжение «U» в пределах диапазона обнаружения в интерфейс обнаружения и измерьте его цифровым мультиметром. 1,2>. В этот момент значение напряжения на TP1 и значение напряжения «U», получите фиксированное понижающее отношение VR = U/TP1 1,3>.TP3 = низкий предел установки напряжения/VR 1,4>.TP4 = Высокое предельное Установочное напряжение/VR 1,5>. Отрегулируйте RA1 и RA2 соответственно, чтобы сделать напряжения TP3 и TP4 равными рассчитанным значениям напряжения и снова включите модуль. 1,6>. Будьте осторожны, чтобы не устанавливать низкий предел установочного напряжения выше, чем установка высокого предельного напряжения (напряжение TP4 должно быть больше напряжения tp3. 1,7>. Испытательное точечное напряжение для GND общего заземления, что является отрицательным полюсом источника питания. Когда мультиметр измеряет, черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 8>. Метод установки 3: Настройка вычисления формулы понижающего коэффициента 1,1>.TP3 = Настройка нижнего предела/2 1,2>. Напряжение TP4 = высокая Настройка предела/2 1,3>. Отрегулируйте RA1 и RA2 соответственно, чтобы сделать напряжения TP3 и TP4 равными рассчитанным значениям напряжения и снова включите модуль. 1,4>. Будьте осторожны, чтобы не устанавливать низкий предел установочного напряжения выше, чем установка высокого предельного напряжения (напряжение TP4 должно быть больше напряжения tp3. 1,5>. Испытательное точечное напряжение для GND общего заземления, что является отрицательным полюсом источника питания. 1,6>. Когда мультиметр измеряет, черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 6 посылка 1>.1pc DC 12V модуль защиты от пониженного напряжения 2>.1 шт. провод XH2.54-2P 20 см
