1. 4-осевой контроллер ПЛК 500 кГц автономный

DDCS-это 3-4-осевой контроллер движения для шаговых и сервосистем. Обновление DDCS V3.1
От DDCS V2.1 на программное и аппаратное обеспечение. Мы очень гордимся этим продуктом, он сочетает в себе
Большая мощность с крошечным следом и проста в использовании. Спустя очень короткое время вы будете знакомы
С функциями и данным пособием вам поможет. Наивысший выходной импульс на ось-500 кГц.
Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

Система числового управления DDCSV3.1 использует структуру проектирования ARM + FPGA. ARM может закончить часть интерфейса человека-компьютера и анализа кода, а FPGA может закончить часть базового алгоритма и генерировать Пульс управления, с разумной конструкцией, надежным управлением и легкой эксплуатацией.

Структура компоновки панели DDCSV3.1 рациональна. Контроллер системы движения CNC может быть закончен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором G-кодов.

DDCSV3.1 используется для различные стили и типы станков с ЧПУ. Токарные станки, маршрутизаторы, отборные станки
Место и мельницы-лишь несколько примеров. DDCS работает как самостоятельная Система без
Нужен компьютер. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже
Очень исчерпывающий, можно научиться за очень короткое время.

1,2 производительность продукта

1) 16 фотоэлектрических изолированных цифровых входов, 3 фотоэлектрических изолированных цифровых выхода;

2) алгоритм усиления версии 3,1, поддержка мягкой интерполяции, фиксированная интерполяция дуги
Старая версия;

3) Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменено под ШИМ-Выход);

4) управление двигателем по 3-4 осям. Дифференциальный импульсный и направленный выходной сигнал, макс.500кгц на ось;

5) основной чип управления ARM9, чип алгоритма FPGA core;

6) TFT экран 5 дюймов, разрешение: 480x272,17 клавиши работы;

7) блок питания для контроллера-24VDC, Минимальный ток-0.5A;

8) источник питания для порта ввода-вывода составляет 24 В постоянного тока, Минимальный ток-0,5 А; По источнику питания ввода-вывода система уже подает питание для порта ввода-вывода s. Поэтому больше не нужен внешний источник питания для порта ввода-вывода;

9) Поддержка флеш-накопителя USB для ввода файлов G-кода, без ограничений по размеру файла G-code;

10) Поддержка стандартного MPG;

11) функция пробежки для каждой оси (непрерывное, ступенчатое, заданное расстояние); Клиент может определить
Расстояние;

12) Поддержка работы быстрого указания ходового положения;

13) Поддержка восстановления «отключения питания». Данные автоматически сохраняются;

14) контроллер поддерживает только тип NPN limit ed switch.

Новые функции DDCS V3.1 по сравнению со старой версией:

1) блок системы управления совместим с метрическими единицами и имперскими единицами;

2)MPG и Расширенная клавиатура также могут управлять и редактировать систему контроллера;

3) Добавьте новую функцию «попробуйте резку» (маховик направляющий) и «одноступенчатый режим обработки»;

4)3 вида режимов зондирования: фиксированное положение датчика инструмента, плавающее Положение датчика инструмента, Прямоугольный датчик блока;

5) усиленное программное обеспечение, добавлено множество параметров, оптимальная конструкция и алгоритм, делает новую версию более сильными функциями и устойчивой;

6) опционный язык системы-китайский/английский/русский.

7) в версии 3,1 цитируется новая конструкция цепи и металлическая коробка, которая может сильно избежать шума.

1,3 внешний вид, структура и размер

DDCS V3.1-это небольшой ящик, который может поместиться в окно небольшого блока управления или шкафа управления.

Четыре фиксирующих крючка фиксируют этот контроллер от рамки.

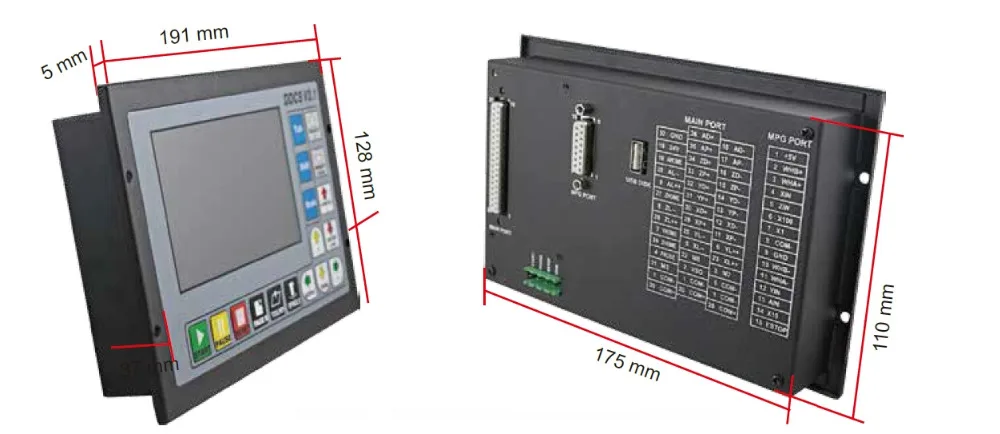

Передняя панель составляет 191 мм * 128 мм * 5 мм;
Основной корпус-191 мм * 128 мм * 37 мм;

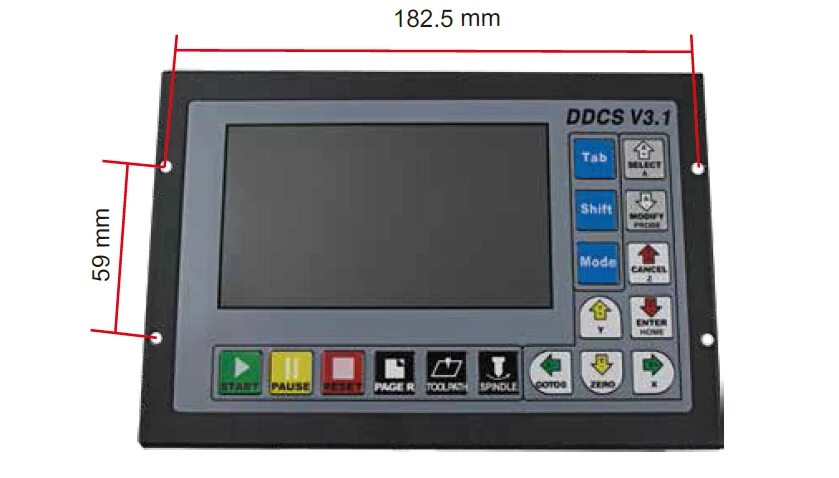

Чтобы установить блок в оборудование c abinet, отрежьте hole182.5мм * 59 мм

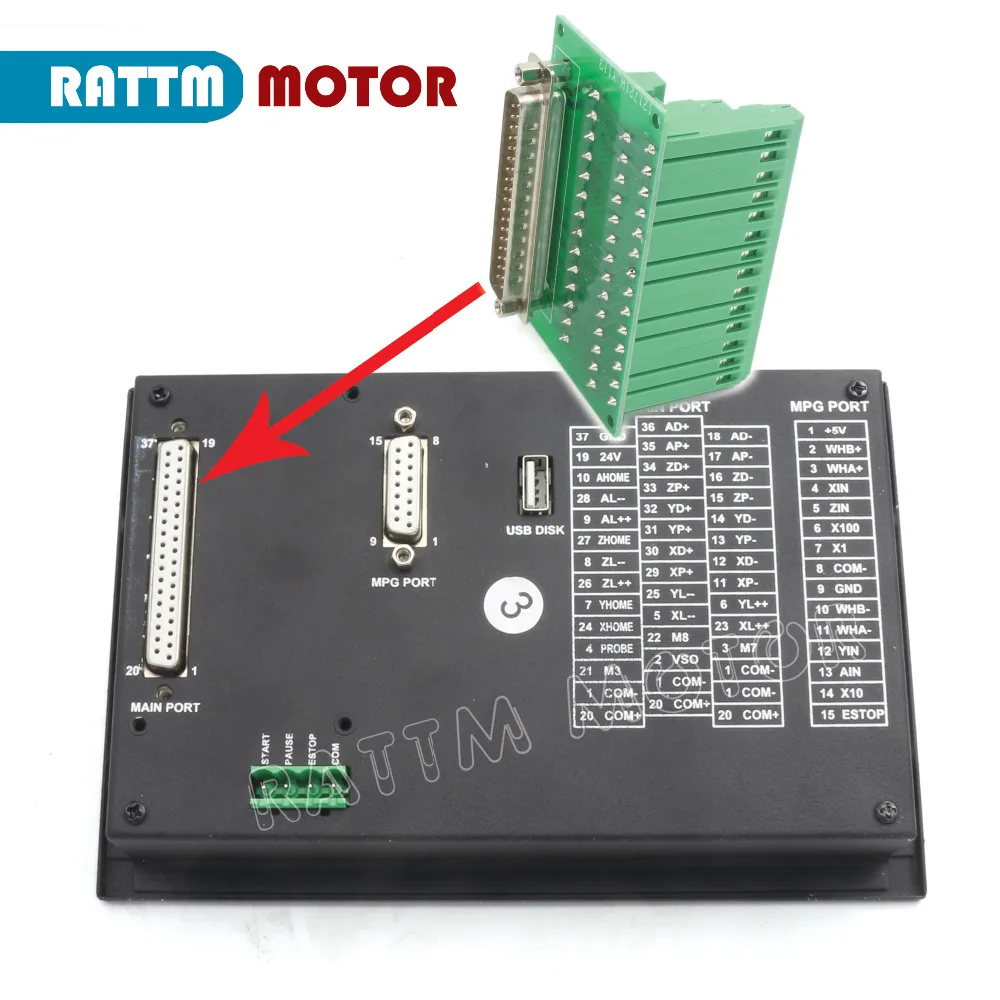

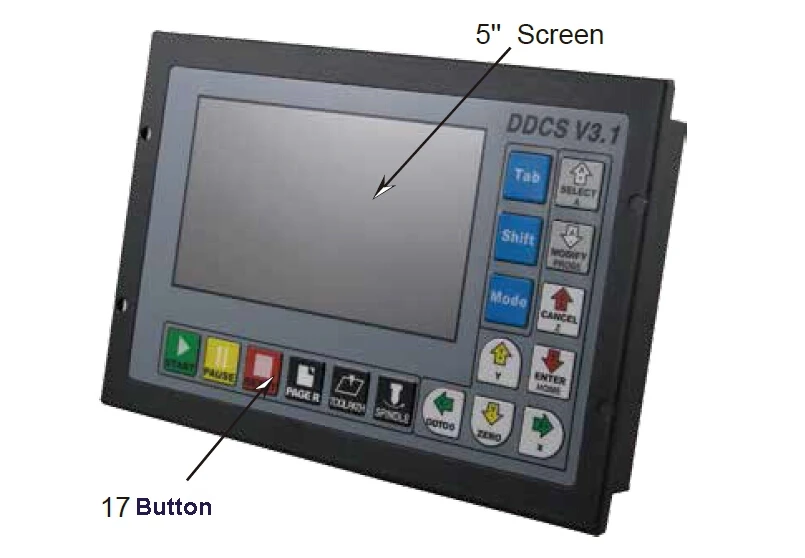

Передняя часть изделия состоит из 17 пользовательских клавиш и 1 4,3 ''и 480*272 LSD (жидкокристаллический дисплей), а обратная сторона-входной сигнал, управление шпинделем, шаговый/Сервоуправление, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на справочное Изображение 1-3 и изображение 1-4 подробно.

Этот USB-интерфейс является стандартным USB-разъемом типа А, прилагается USB-удлинитель длиной 50 см с установочными наконечниками.

1,4 пояснение сокращений

При работе с DDCS пользователи сталкиваются с некоторыми английскими сокращениями. Вот список С ПОЯСНЕНИЯМИ

FRO: Переопределение скорости подачи

SRO: Управление скоростью вращения шпинделя

SRJ: настройка скорости пробежки

F: скорость подачи, единица измерения-мм/мин

S: Скорость вращения шпинделя, единица об/мин.

X: код координат оси X.

Y: код координат оси Y.

Z: код координат оси Z.

Ответ: код координат оси а

Занят: система занята. Вы все еще можете настроить для и SRO

Готово: режим готовности, можно выполнить любую операцию

Сброс: режим сброса, контроллер находится в режиме «Выкл», операция не может быть выполнена

CONT: непрерывный режим, Каждая ось может быть выполнена вручную с помощью стрелок

Шаг: ручной режим шага, Каждая ось может быть загружена определенными шагами

MPG: режим MPG. Управляйте машиной с помощью MPG (ручной импульсный генератор)

Авто: запуск G-кода. Автоматическое отображение при обработке файла

2. Подвесной маховик с аварийной остановкой

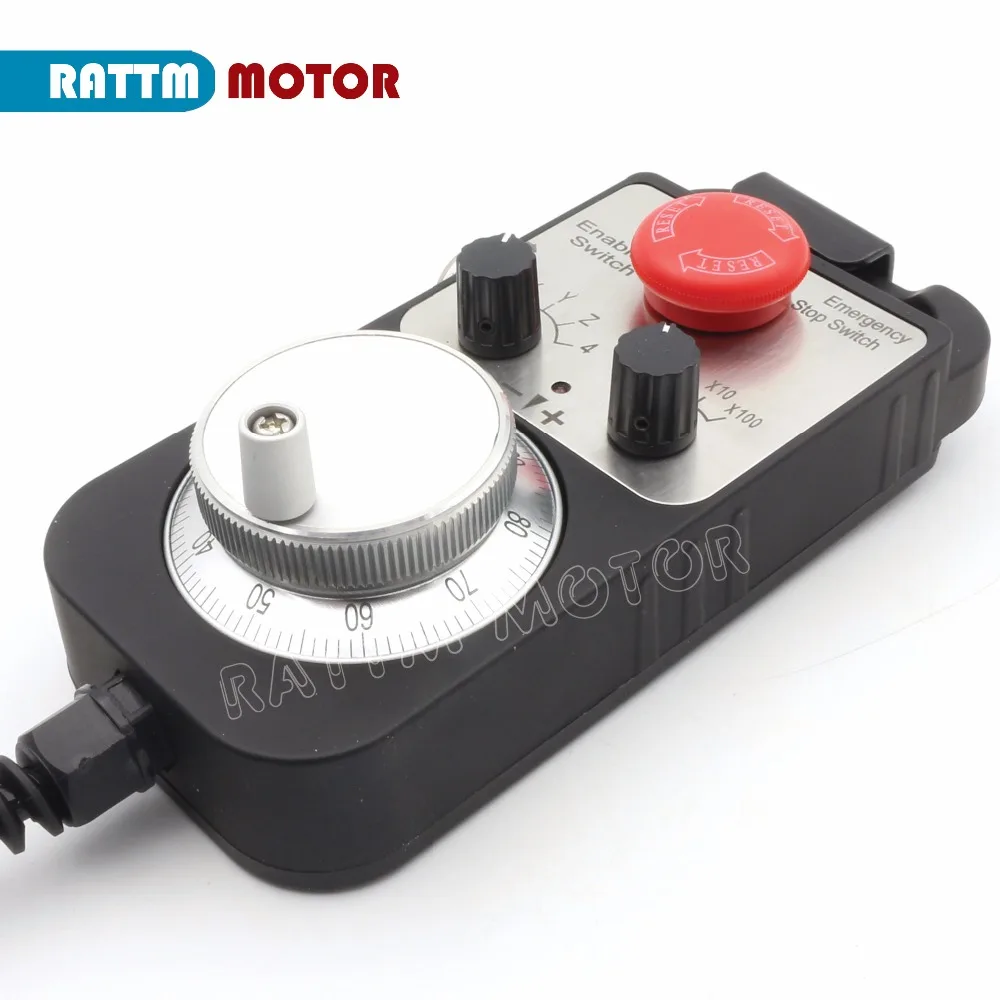

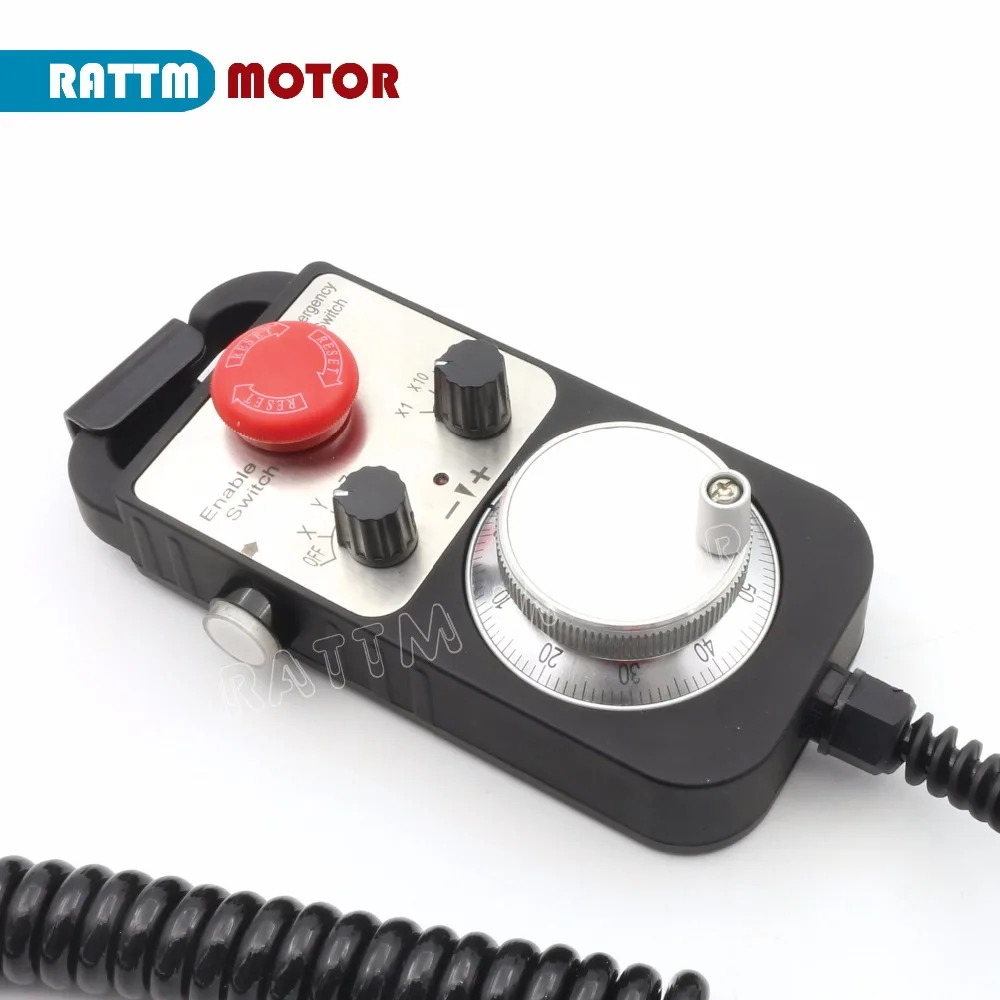

1. Подвеска Маховик

Описание:

1) Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различной механической нулевой коррекции и деления сигнала.

2) 100 раз за оборот небольшая точка растрескивания, 100 импульсов за оборот на выходе, удерживает ручку панели и цельнометаллический высококачественный дизайн.

3) металлический кодовый диск, высокая точность, хорошая текстура

4) Простая установка, фигурная тонкая, ультрасветильник Кая.

5) Система питания постоянного тока 5 В

6)Напряжение, односторонний, дифференциальный в трех вариантах вывода обеспечивают 100PPR импульсный выход.

7)Тип выхода драйвера, защита от помех, передача на большие расстояния.

8)Масло, вода, Пыленепроницаемая конструкция (класс IP65) спиральное растяжение 20 миллионов гарантировано.

Особенности:

1)Новинка, легко перемещается, помехи, грузоподъемность.

2)Полностью пластиковая оболочка, изоляция, высокая прочность, конструкция с защитой от масляного уплотнения.

3)С третьим передаточным отношением × 1, × 10, × 100, включение переключателя увеличения 4-12 осей

4)С переключателем управления, переключатель аварийной остановки опционально, прост в эксплуатации

5)Для станков с ЧПУ, печатного оборудования, оборудования с ЧПУ

Спецификация:
