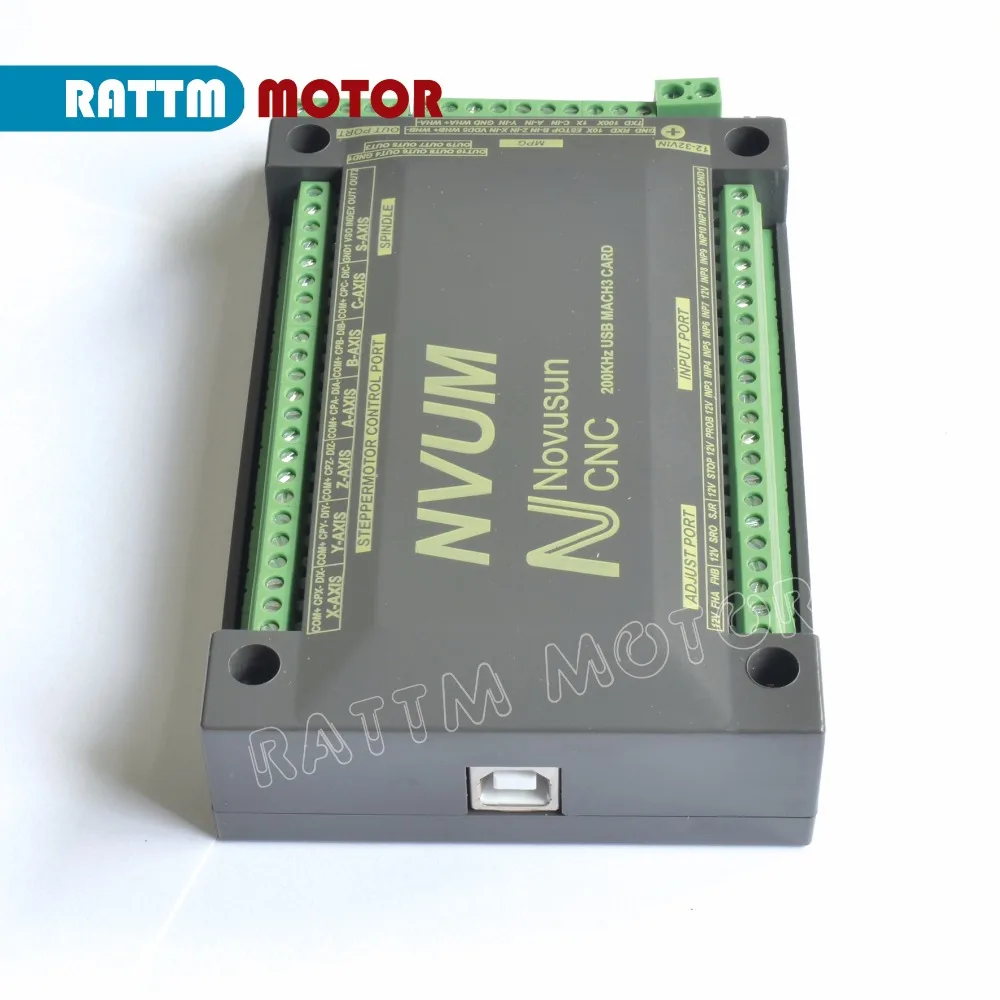

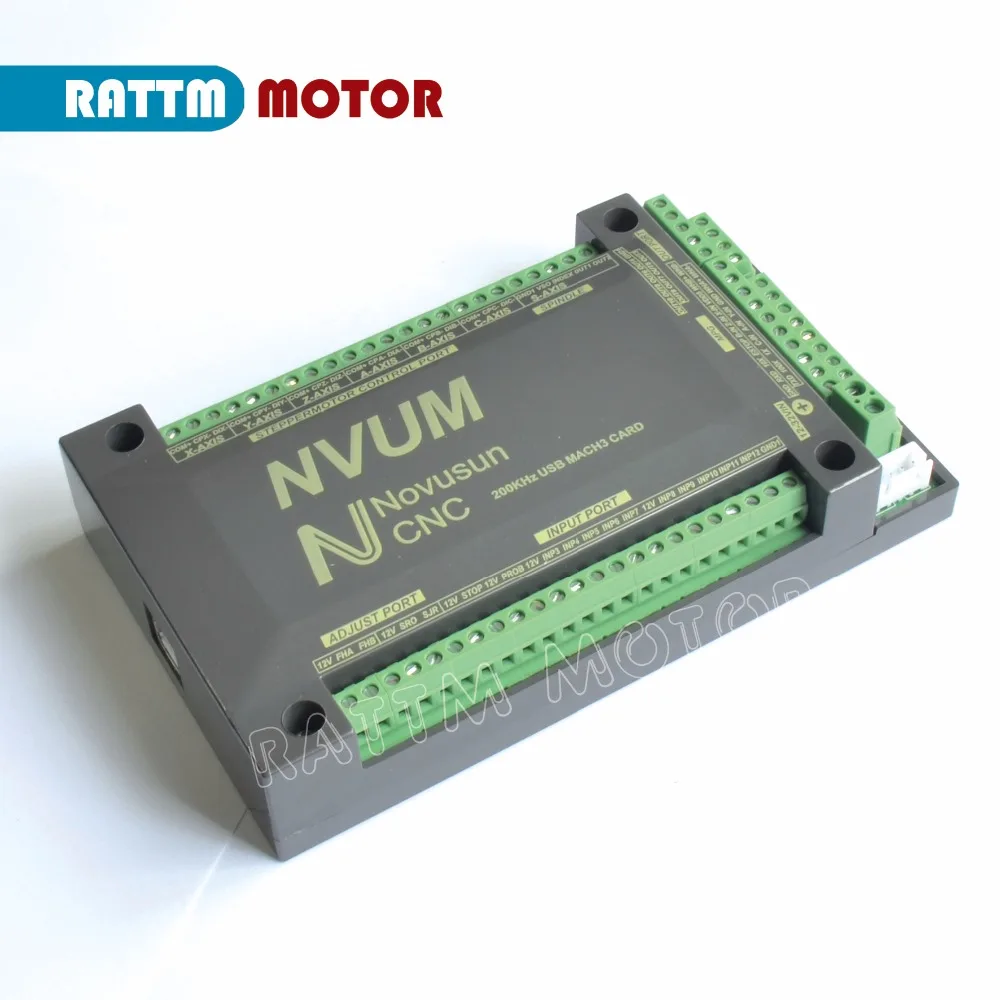

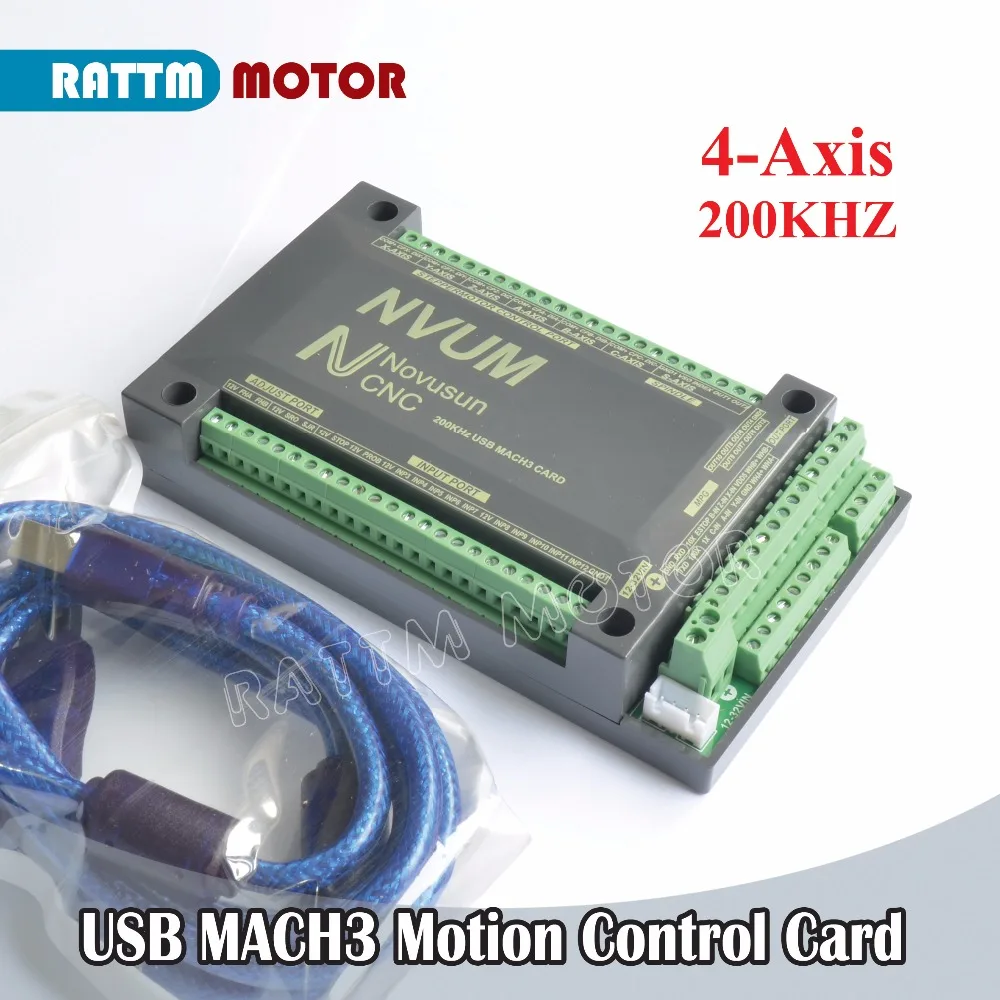

EU 4 осевой NVUM ЧПУ контроллер 200 кГц MACH3 USB карта управления движением для

EU 4 осевой NVUM ЧПУ контроллер 200 кГц MACH3 USB карта управления движением для

Бесплатная доставка и бесплатный НДС в страны Европы:

AУстрия,BЭлгиум,BУльгария,CZechRОткрытый,DЭнмарк,EСтония,FВнутри страны,FRance,GМного вещей,GReece,HUngary,IРеланд,IТали,LАтвиа,LИтауания,LUxemburg,МOnaco,NEtherland,NОрвей,ПОланд,ПOrtugal,RОмания,SЛвакия,SЛовения,SБоль,SWeden.

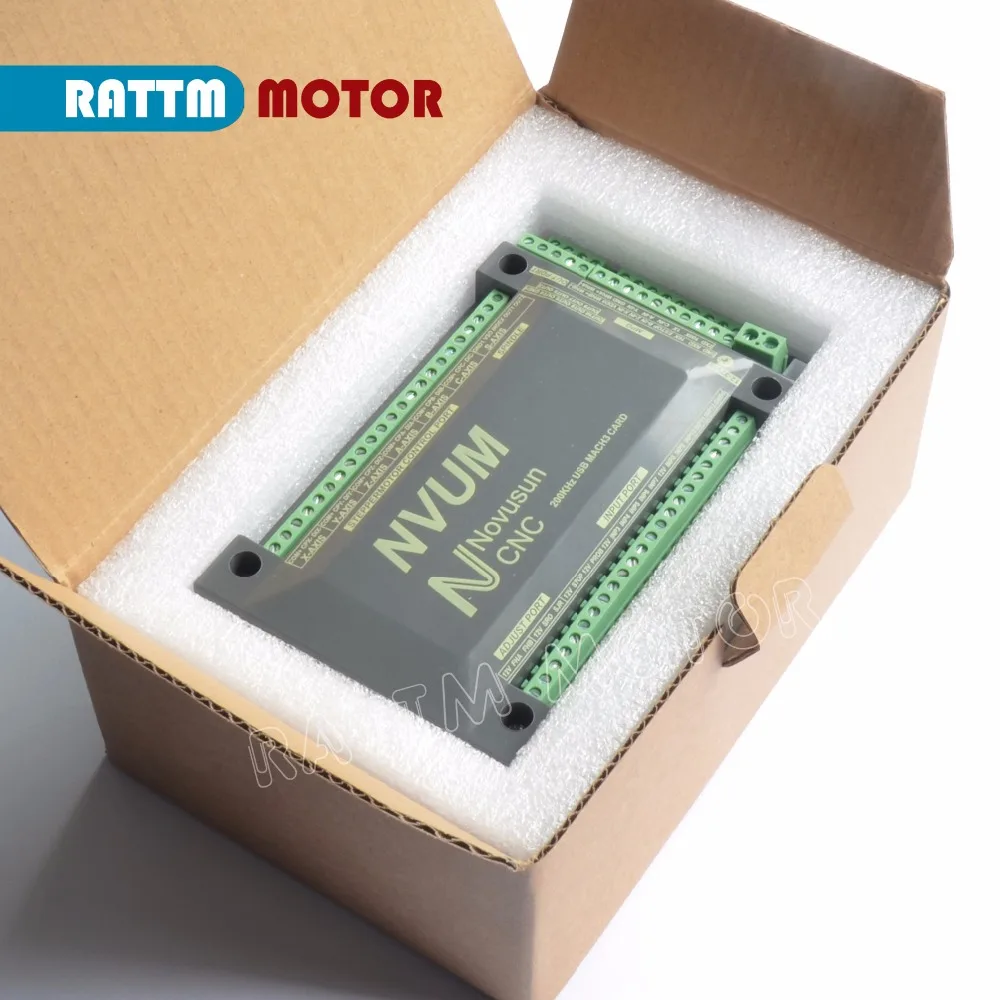

Посылка включает:

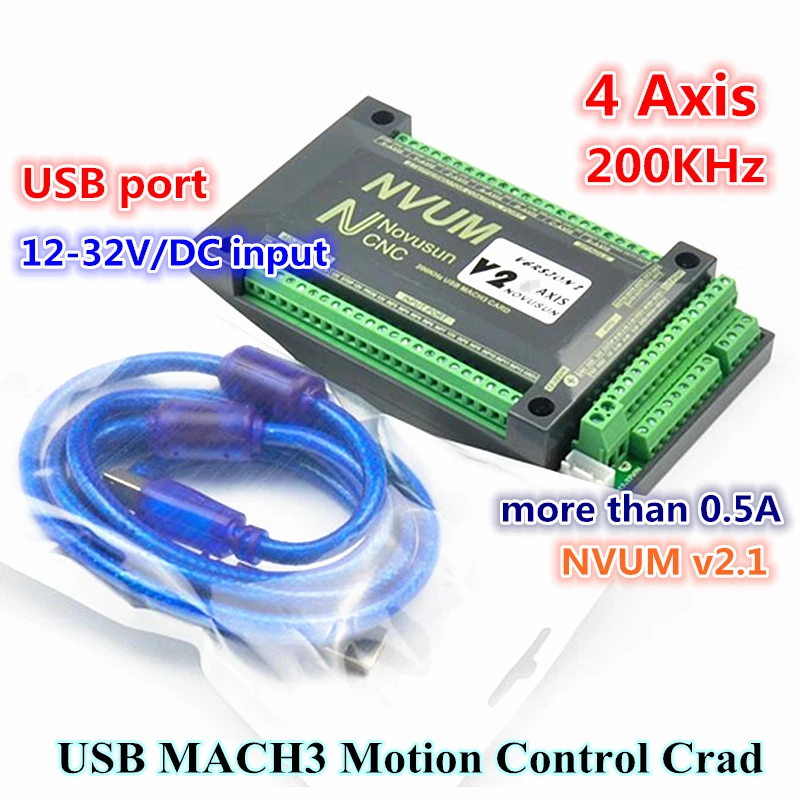

1. Параметры производительности

1) Поддержка USB;

2) 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;

3) 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;

4) 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

5) может поддерживать 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;

6) чип управления движением руки;

7) основным устройством является 12V-32VDC источник питания, ток должен быть выше 0,5a;

8) совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.

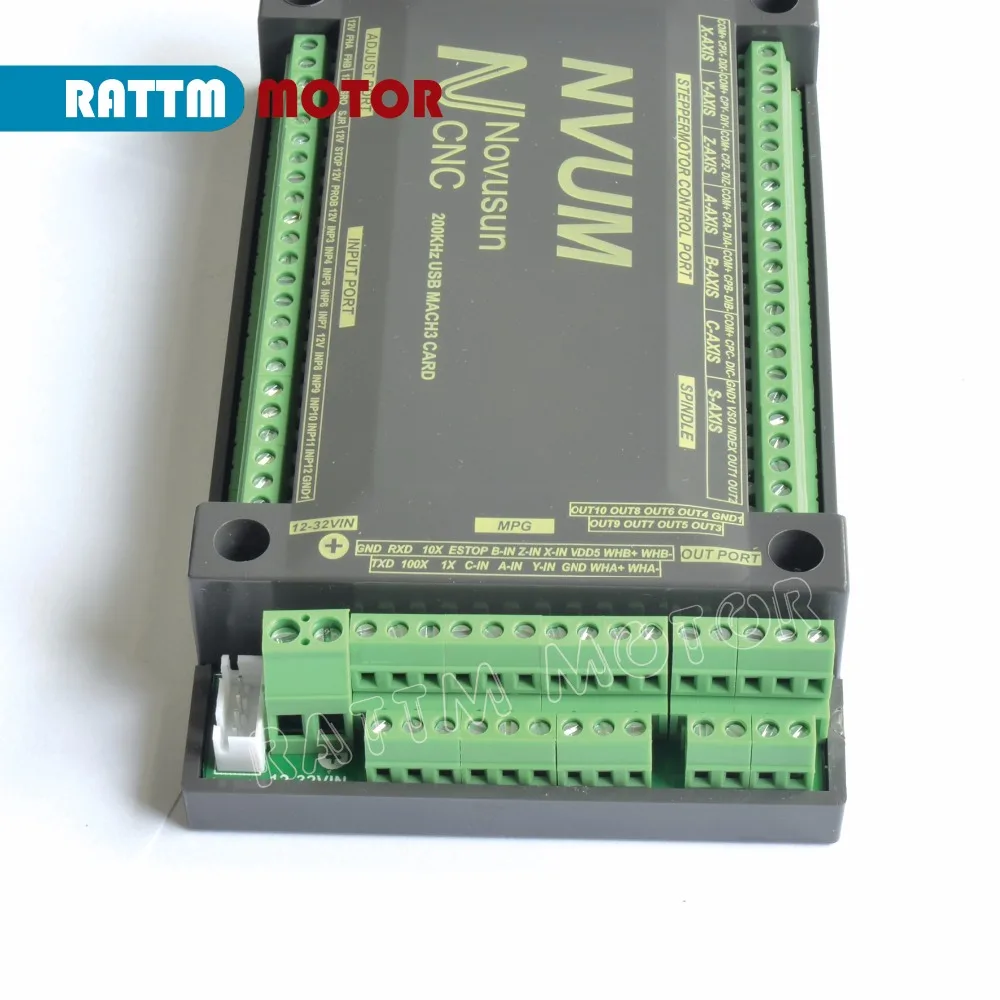

2. Определение и метод подключения продукта

Подключение контроллера включает интерфейс источника питания, интерфейс подключения USB, интерфейс MPG, выходной интерфейс шагового/серводвигателя, выходной интерфейс управления шпинделя, estop и ограниченный переключатель и настройка инструмента входной интерфейс и так далее. Теперь мы описываем их в деталях, как показано ниже.

3. Интерфейс управления шаговым двигателем

Как показано на рис. 2, No.1 Клеммная колодка 6 осей шаговый Драйвер управления выходной интерфейс, слева направо, есть X,Y,Z,A, B, выход с 6 осями, это обычный анод, кабельное соединение для каждой оси-COM +/CP-/DIR-, COM-Общий + ,CP-импульсный, DIR-направление. Подключение показано на рис. 2-3.COM + подключение с SP + и DIR +.

Контактный Знак

Ось

Определение

COM +

Commom +

Общий анод + 5 В

CPX-

Ось X

Импульсный выход-для оси X

Дикс-

Ось X

Выход Directrion-для оси X

CPY-

Ось Y

Импульсный выход-для оси Y

Сделай Сам-

Ось Y

Выход Directrion-для оси Y

CPZ-

Ось Z

Импульсный выход-для оси Z

DIZ-

Ось Z

Выход Directrion-для оси Z

CPA-

Ось А

Импульсный выход-для оси

Диа-

Ось А

Выход Directrion-для оси

CPB-

Ось B

Импульсный выход-для оси B

Диб-

Ось B

Выход Directrion-для оси B

КПК-

Ось C

Импульсный выход-для оси C

Дич-

Ось C

Выход Directrion-для оси C

4. Выход управления шпинделем

Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10 В Регулируемая скорость выхода), индекс (Отзывы скорости шпинделя на входе),OUT1 (общий выходной порт 1),OUT2 (общий выходной порт 2),.

Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали, как на рис. 2-4.если ACM и DCM закрыты, нужно только подключить один порт.

Если вам нужен Mach 3, чтобы показать скорость вращения шпинделя в реальном времени, просто Зафиксируйте одно устройство зала, каждая революция посылает один Пульс между индексом и GND1, импульсное напряжение 5 В-10 В.
