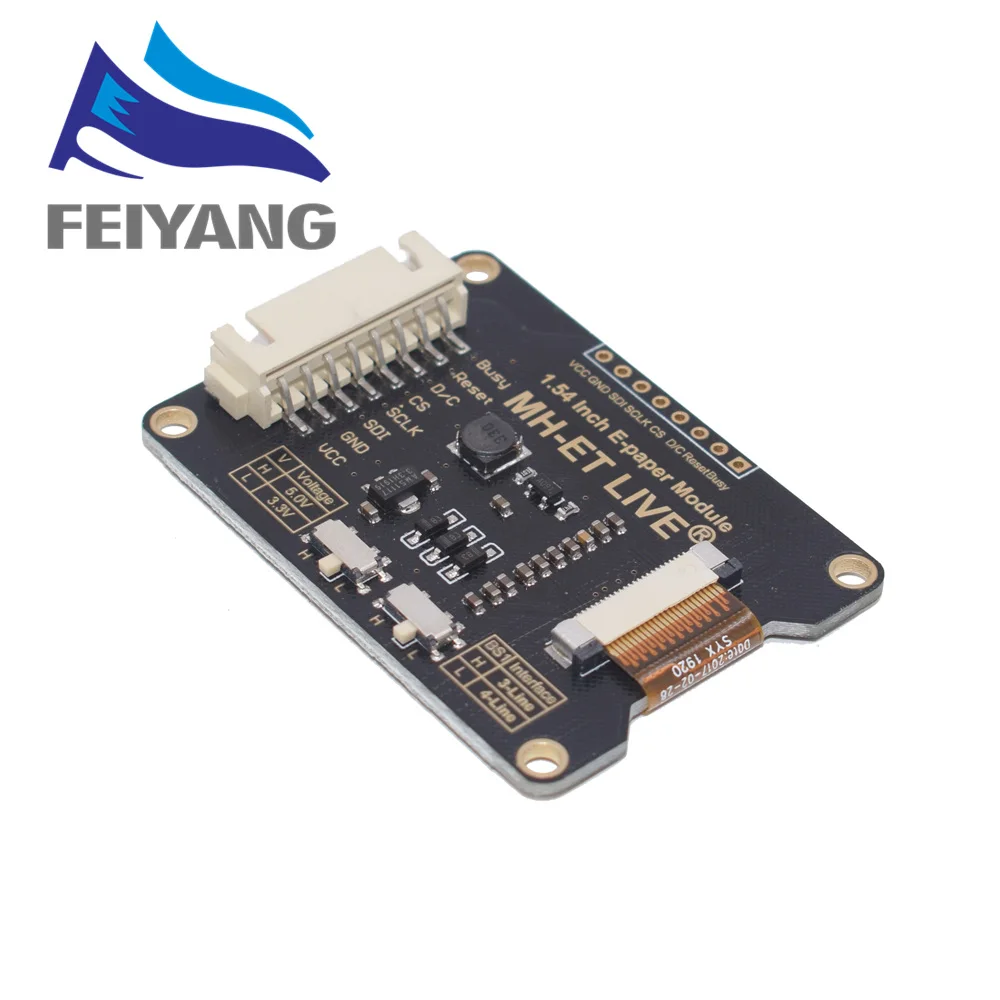

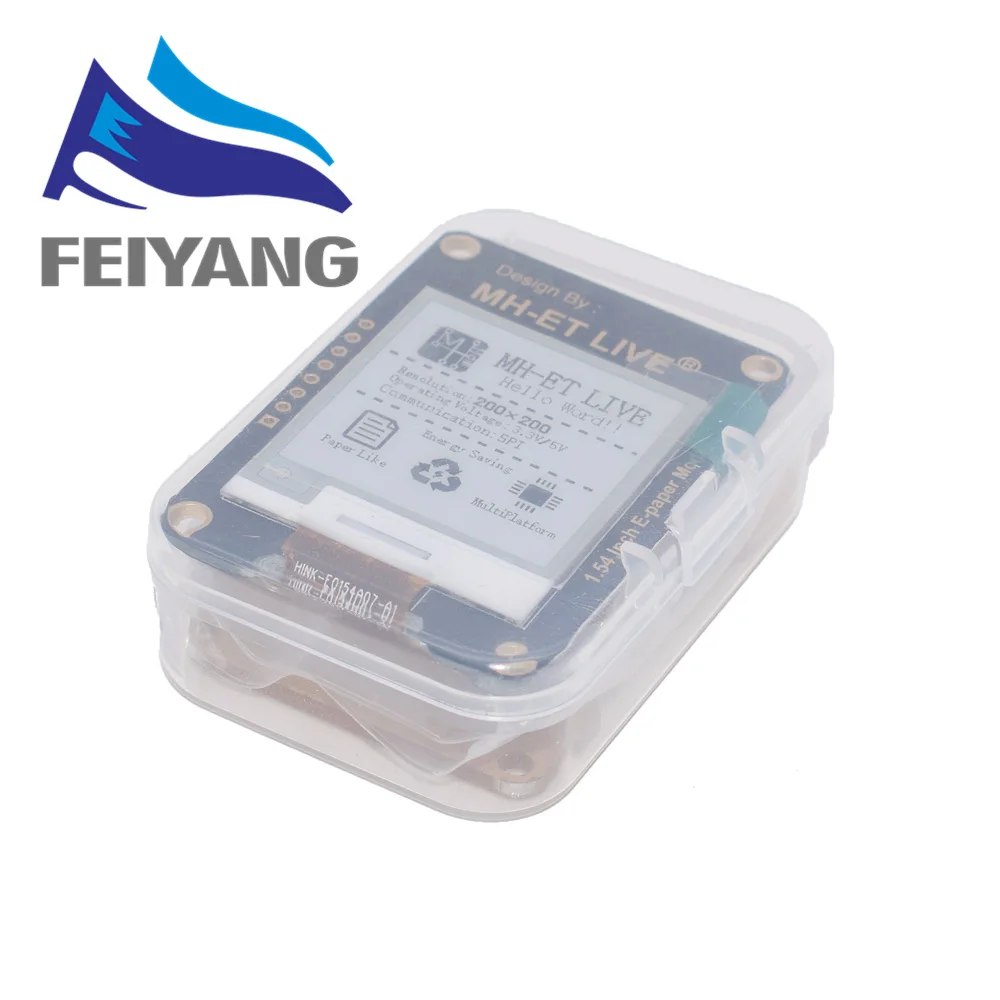

Модуль электронной бумаги 1 54 дюйма E-Ink экран дисплея EInk SPI поддержка глобальной

Модуль электронной бумаги 1 54 дюйма E-Ink экран дисплея EInk SPI поддержка глобальной

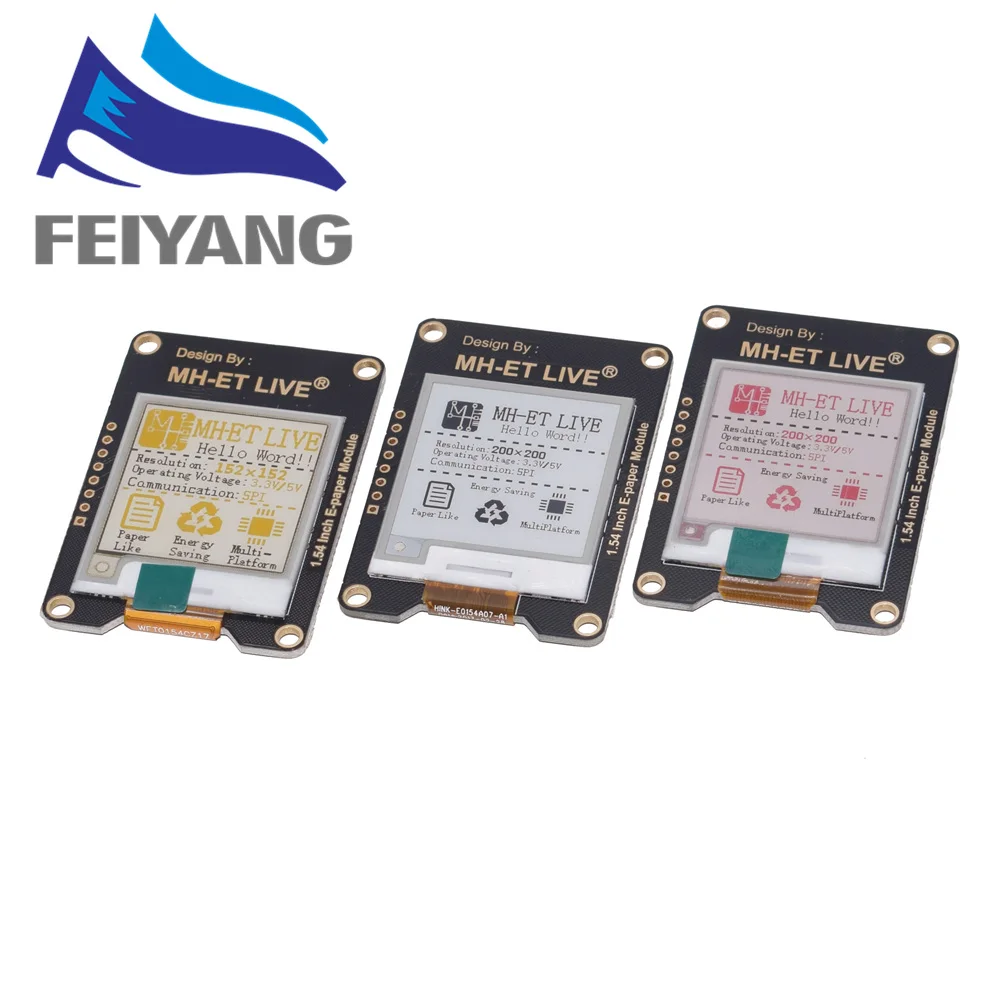

Различия между разными цветами: 1. Разрешение: черный, белый, черный и белый, разрешение D 200X200 черный, белый и желтый разрешение 152X152 2. Режим обновления: черный и белый поддерживает global Refresh/partial refresh Black & whiteprogram D Black & white & yellow только поддерживает global refresh. Вы можете проверить информацию на нашем сайте: http://mh.nodebb.com/topic/40/mh-et-live-1-54-inches-e-paper интерфейсы:

Принцип работы: введение этот продукт является электронным бумажным устройством, применяющим технологию отображения изображений микроинкапсулированного электрофоретического дисплея, MED. Первоначальный подход заключается в создании крошечных сфер, в которых заряженные цветные пигменты приостанавливаются в прозрачном масле и будут двигаться в зависимости от электронной зарядки. Шаблоны экрана электронной бумаги, отражающие окружающий светильник, поэтому он не имеет требования к фоновому светильник. Под солнечным светом экран электронной бумаги по-прежнему имеет высокую видимость с широким углом обзора 180 градусов. Это идеальный выбор для электронного чтения. Протокол связи SPI Примечание. В отличие от традиционного протокола SPI, линия передачи данных от подчиненного к мастеру скрыта, так как устройство имеет только требования к дисплею. CS является чипом slave, когда CS низкий, чип включен. DC-это штырь управления данными/командами, когда DC = 0, команда записи, когда DC = 1, запись данных. SCLK-это часы связи SPI. SDIN-это линия передачи данных от master до slave в связи SPI. SPI коммуникация имеет время передачи данных, которое объединено CPHA и CPOL. CPOL определяет уровень последовательных синхронных часов в режиме ожидания. Когда CPOL = 0, уровень низкий. Тем не менее, CPOL имеет небольшой эффект для передачи. CPHA определяет, собираются ли данные на первом кромке часов или на втором кромке последовательных синхронных часов; Когда CPHL = 0, данные собираются на первом кромке часов. Есть 4 режима связи SPI. SPI0 обычно используется, в котором CPHL = 0, CPOL = 0. Как вы можете видеть на рисунке выше, передача данных начинается с первого падающего края SCLK, и 8 бит данных передаются в один цикл часов. Здесь используется SPI0, и данные передаются сначала битами, MSB. Как использовать: для работы с Raspberry Pi требуется установка библиотеки, если вы хотите подключить экран электронной бумаги к Raspberry Pi, вы должны установить некоторые необходимые библиотеки, или же демонстрация (нажмите, чтобы скачать) ниже может работать неправильно. Для получения дополнительной информации о том, как установить библиотеки Raspberry Pi, пожалуйста, посетите веб-сайт: установка библиотеки для RPi. Вы можете ознакомиться с подробным описанием установок библиотеки wiringPi, bcm2835 и python. Аппаратное соединение-это соединение между Raspberry Pi 3B и электронной бумагой. e-Paper Raspberry Pi 3B 3,3 V 3,3 V GND SDIN MOSI SCLK CS CE0 DC 25 RST 17 занят 24 ожидаемого результата после установки соответствующих библиотеки, вы можете скопировать соответствующие программы в Raspberry Pi, а затем ввести соответствующий файл. BCM2835: выполните команду: Сделайте, скомпилируйте код и Создайте файл epd. Выполните команду: sudo. /Epd, программа будет работать. WringPi: выполните команду: Сделайте, скомпилируйте код и Создайте файл epd. Выполните команду: sudo. /Epd, программа будет работать. Python: выполните команду: sudo python main.py экран отображает строки и формы после обновления всего экрана. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал. Работа с аппаратным соединением Arduino

Ожидаемый результат копирует файлы из каталога arduino/библиотеки демонстрационной посылка в документы/arduino/библиотеки, где может быть указан Arduino IDE-> Файл-> предпочтения-> Местоположение Sketchbook. Нажмите кнопку Загрузить, чтобы скомпилировать и загрузить программу на плату Arduino. Экран отображает строки и формы после обновления всего экрана. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал. Работая с платформой разработки STM32, мы используем плату разработки STMF103C8T6. Демонстрация основана на базе библиотеки HAL. Аппаратное соединение-это аппаратное соединение между макетной платой STMF103C8T6 и электронной бумагой:

E-Paper STMF103C8T6 3,3 V 3V3 GND DIN PA7 CLK PA5 CS PB6 DC PC7 RST PA9 BUSY PA8 ожидаемый результат Открыть проект Keil (MDK-ARM/epd-demo.uvprojx) Нажмите построить, чтобы скомпилировать проект. Нажмите «скачать», чтобы загрузить программу на целевую доску. Экран отображает строки и формы после обновления всего экрана. Экран отображает изображения и время После частичного обновления экрана. Это демонстрирует частичный освежающий потенциал.
