OTV-TM16-это высокопроизводительный и экономичный модулятор QAM, разработанный DIBVIEW. Поддерживает 16 DVB-C (DVB-T/-(T2)/-S/-S2/S2X, ATSC, ISDB-T опционально) вход тюнера FTA, максимальный 512 IP вход через GE1 и TS вход для повторного Слива через 2 ASI порта. После мультиплексирования, скремблирования и модуляции QAM, он дает 16 несмываемых несущих выходов и 1 IP (MPTS) выход через GE1.

OTV-TM16 также отличается высоким интегрированным уровнем, высокой производительностью и низкой стоимостью. Поддерживает двойной источник питания (опционально). Это очень адаптируется к системе вещания нового поколения CATV.

Ключевые особенности:

До 16 * DVB-S2X/S2/S (T/T2/ATSC/ISDB-T опционально) FTA тюнер, 2 * ASI и 512 * IP (только GE1) вход по протоколу UDP и RTP.

8 * DVB-T или16 * DVB-CВыход RF для опции.

Способен скребать только для DVB-C модуляции.

1 IP (MPTS) выход над UDP и RTP/RTSP, как зеркало одного перевозчика

До 16 групп мультиплексирования, 16 групп скребков и 16 групп модуляции QAM

Отличный индекс производительности на выходе RF,Мер≥ 40 дБ

ПоддержкаPSI/SI для редактирования и вставки

Предлагаем точно настроить PCR.

Источник питания избыточности (опционально)

Легко настроить через веб-управление, обновления через Интернет

Технические характеристики:

Товар

Описание

Вход

16DVB-C (DVB-T/-(T2)/-S/-S2/-S2X, ATSC, ISDB-T опционально) FTA тюнер

512 ip-вход через протокол GE1 по UDP и RTP

2 входа ASI, интерфейс BNC

Тюнер опционально

Многомодовые тюнеры переключаемые (новые)

DVB-C

Стандарт: J.83A(DVB-C), J.83B, J.83C

Частота: 60 ~ 890 МГц

Созвездие: 16/32/64/128/256 QAM

DVB-T/T2

Частота: 6/7/8 M полоса пропускания

Полоса пропускания: 60 ~ 890 МГц

ISDB-T

Частота: 60 ~ 890 МГц

Версия 1: DVB-S/S2

Частота в

950 ~ 2150 МГц

Скорость символа

QPSK 1 ~ 45Mbauds

8PSK 1 ~ 45Mbauds

Скорость кода

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK

Версия 2: DVB-S/S2/ S2X

И ATSC-T

DVB-S

Частота: 950 ~ 2150 МГц

Скорость передачи: 0,5 ~ 45 Мбит/с

Сила сигнала: -65 ~-25 дБм

FEC: 1/2, 2/3, 3/4, 5/6, 7/8

Созвездие: QPSK

Максимальная скорость входного сигнала: ≤ 129 Мбит/с

DVB-S2

Частота: 950 ~ 2150 МГц

Частота символов: QPSK/8PSK/16APSK: 0,5 ~ 45 Msps, 32APSK: 0,5 ~ 40Msps;

FEC:

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие: QPSK, 8PSK, 16APSK, 32APSK

Максимальная скорость входного сигнала: ≤ 129 Мбит/с

DVB-S2X

Частота: 950 ~ 2150 МГц

Скорость символа: QPSK/8PSK /16APSK: 0,5 ~ 45 Msps, 8APSK/32APSK: 0,5 ~ 40Msps

FEC:

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Созвездие: QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Максимальная скорость входного сигнала: ≤ 129 Мбит/с

ATSC-T

Частота: 30 ~ 1000 МГц

Полоса пропускания: 6 м

Полоса пропускания: 8VSB

Мультиплексирование

Максимальный ПИД ремапинг

360 выход на канал

Функция

ПИД ремапинг (автоматически или вручную)

Точная регулировка PCR

Автоматически генерирует таблицу PSI/SI

Параметры скрепления

Макс. Симулятор CA

4.

Стандарт скребок

ETR289, ETSI 101 197, ETSI 103 197

Подключение

Локальное/Удаленное подключение

Функция модуляции

Канал QAM

16 несмываемых несущих выходов

Стандартный

EN300 429/ITU-T J.83A/B

Мер

≥ 40 дБ

Частота RF

50 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-20 ~ + 10dbm(87 ~ 107 dbµV), шаг 0.1db

Скорость символа

5,0 Msps ~ 7,0 Msps, 1ksps шаговый

Созвездие J.83A

16/32/64/128/256QAM

Созвездие J.83B

64/256 QAM

Полоса пропускания J.83A

8 м

J.83B полоса пропускания

6 м

Ip-потоковый выход

16 ВЧ выход (F Тип интерфейса)

1 IP (MPTS) выход над UDP и RTP/RTSP (только GE1), как зеркало одного перевозчика

Контроль и мониторинг

Управление сетью (веб-сайт)

Китайский и английский язык

Обновление программного обеспечения Ethernet

Рабочая среда

Питание

AC 110V ± 10% В переменного тока, 50/60 Гц или AC 220V ± 10% В переменного тока, 50/60 Гц

Мощность влажности

9 ~ 89% без конденсации

Рабочая температура

0 -50 °C

Температура хранения

-20-80 °C

Размеры

482 мм x 300 мм x 44,5 мм

Вес

5,5 кг

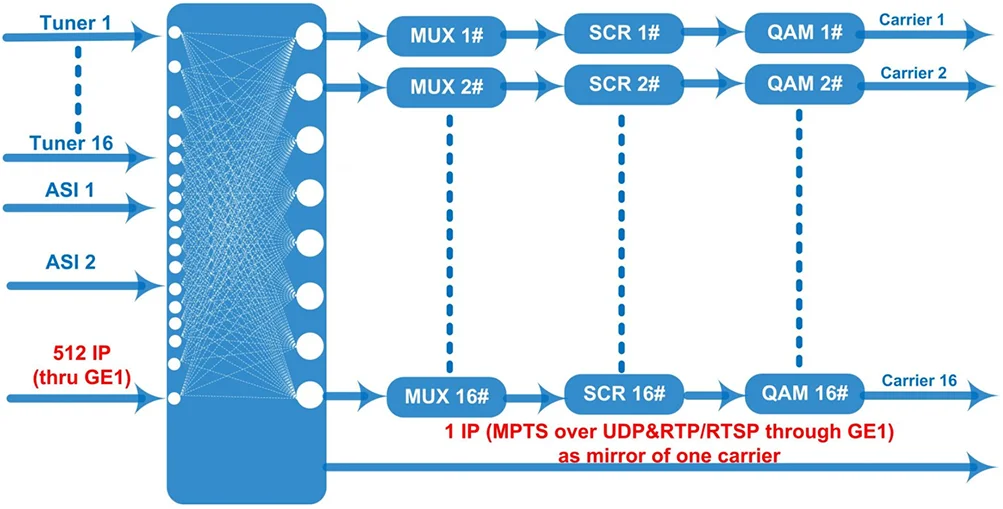

Ключевая схема:
