Звуковой датчик для Arduino звуковой выход монитор громкости микрофон детектор

Звуковой датчик для Arduino звуковой выход монитор громкости микрофон детектор

1. Описание:

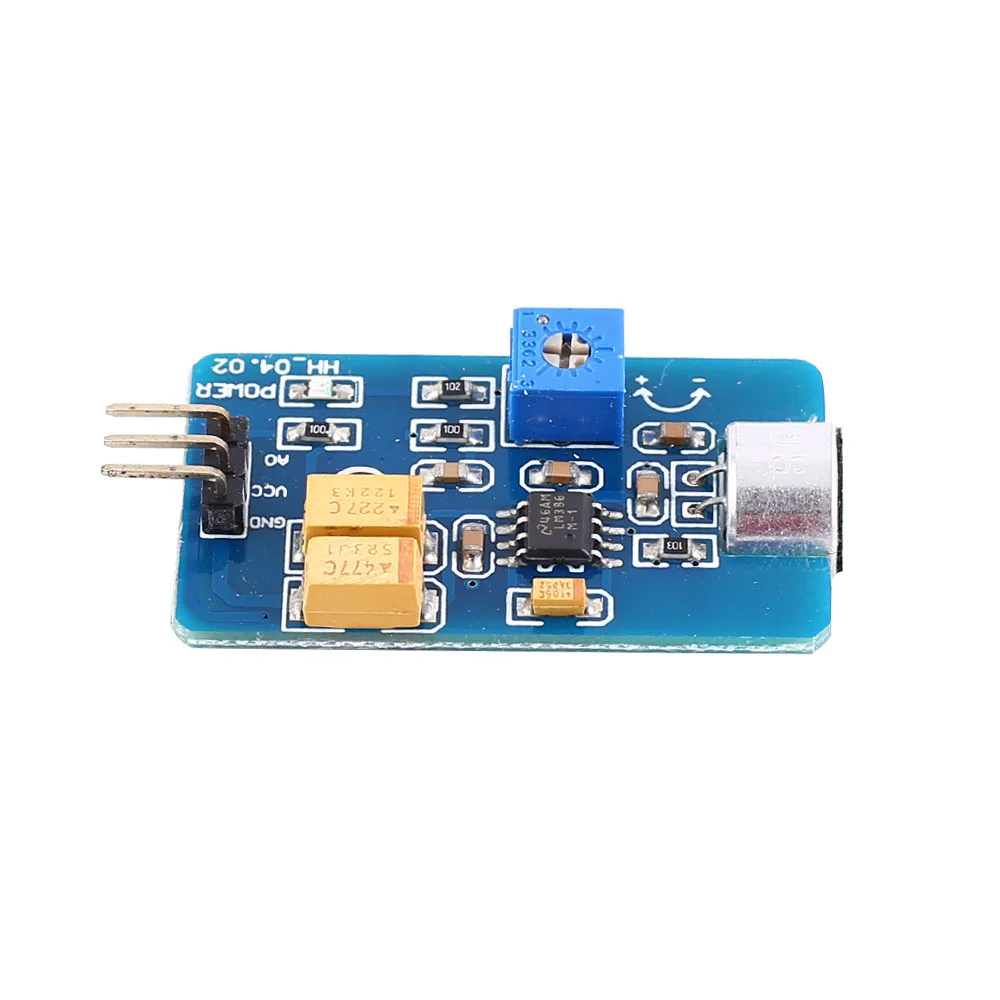

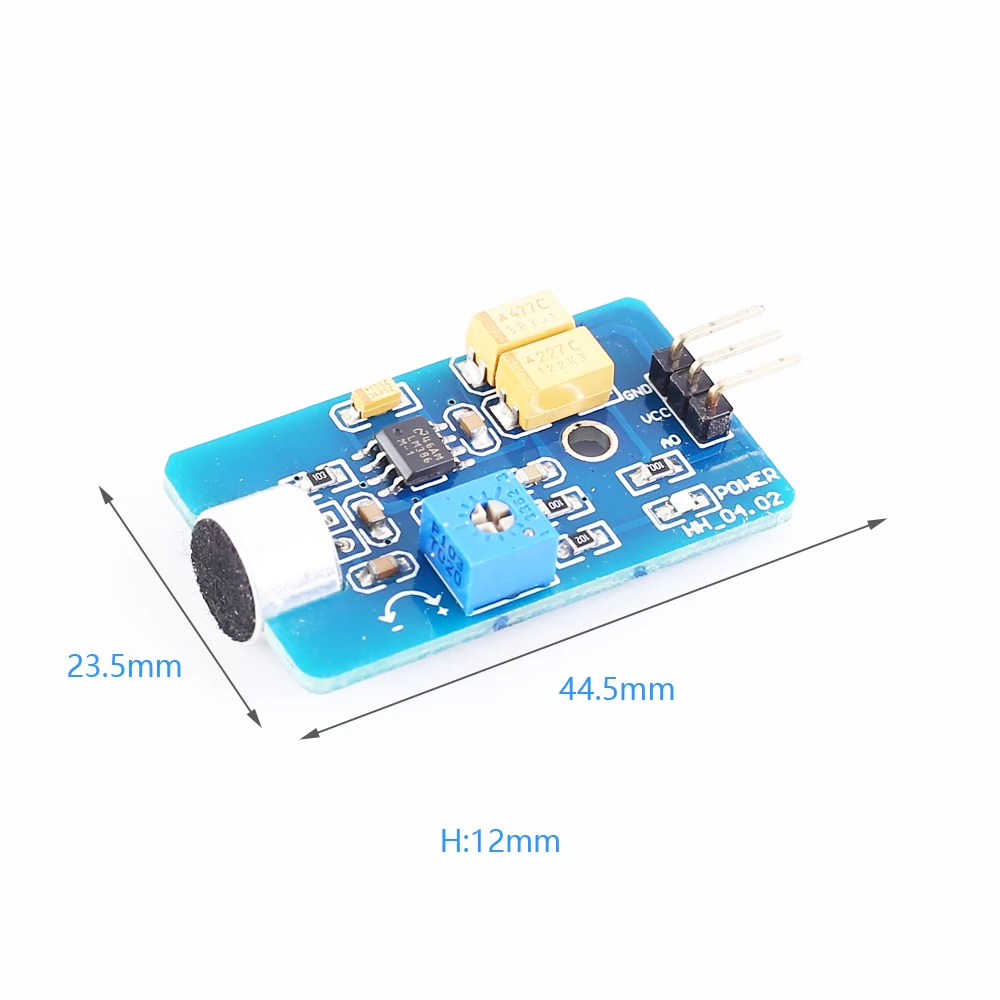

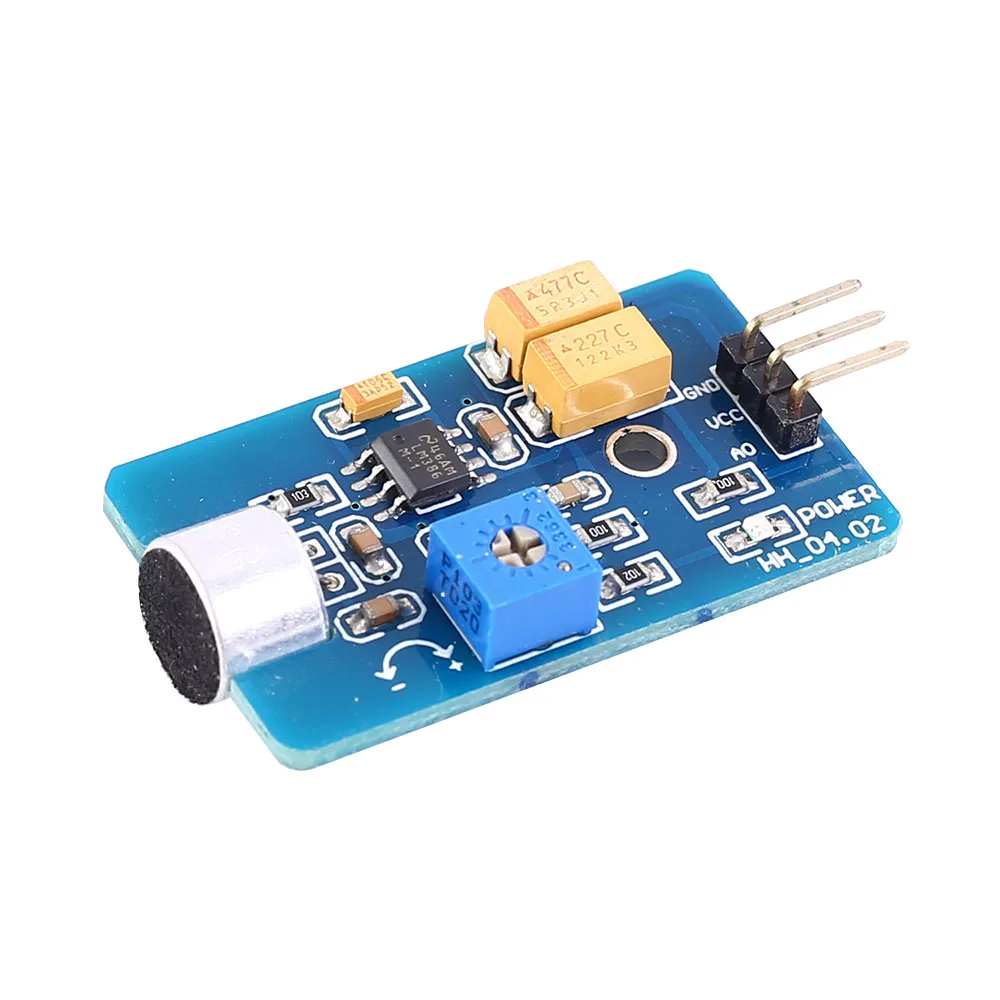

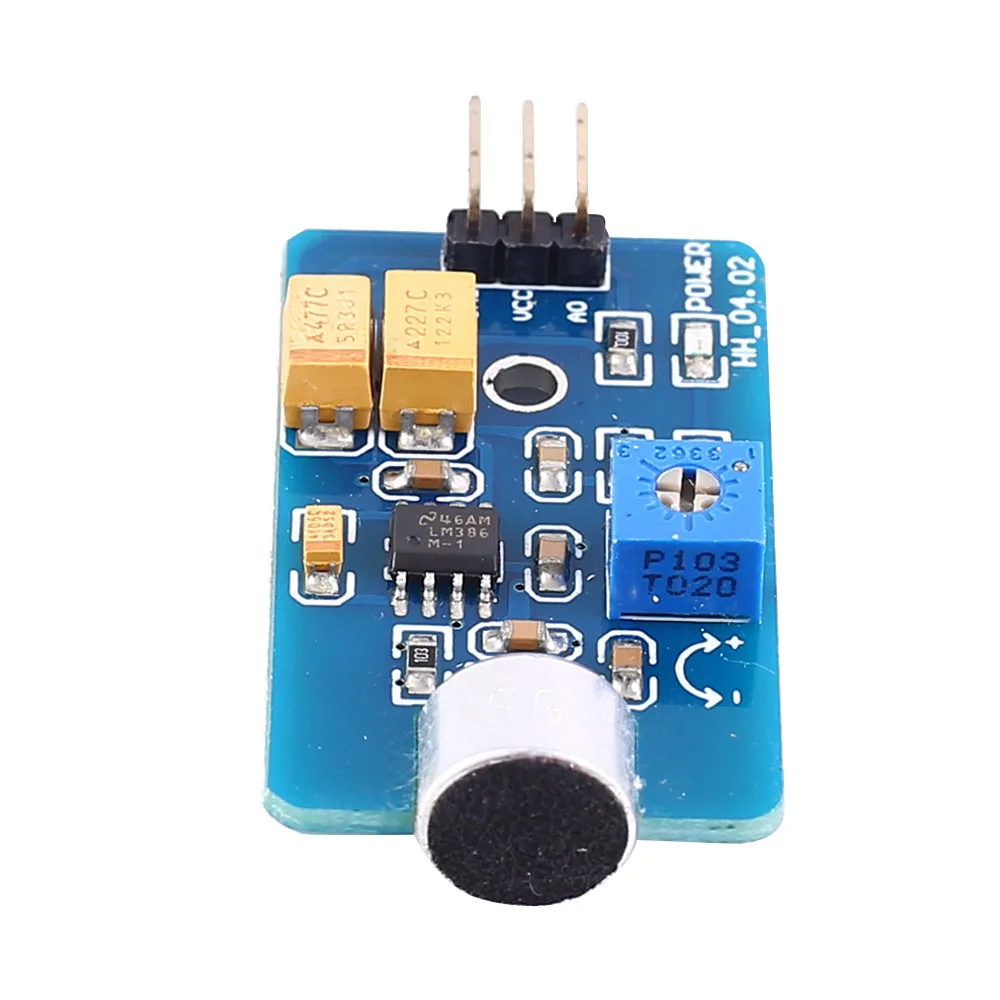

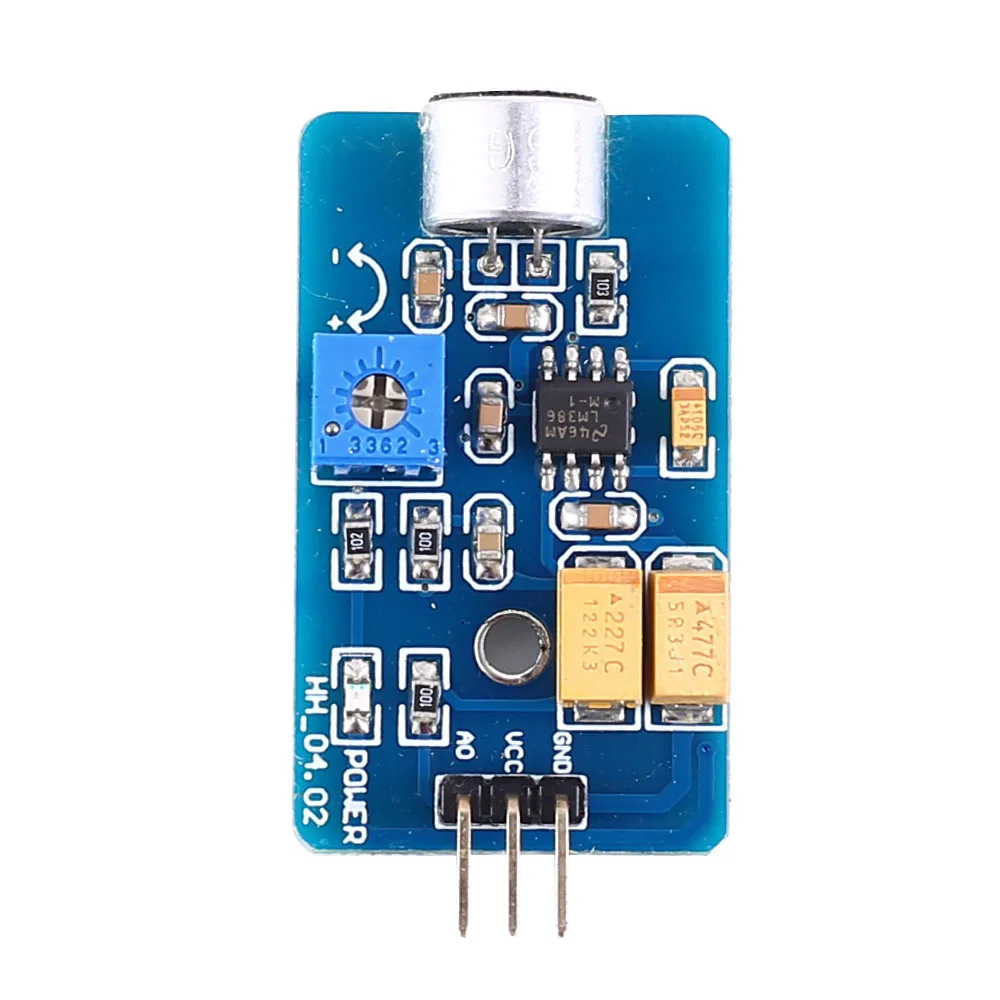

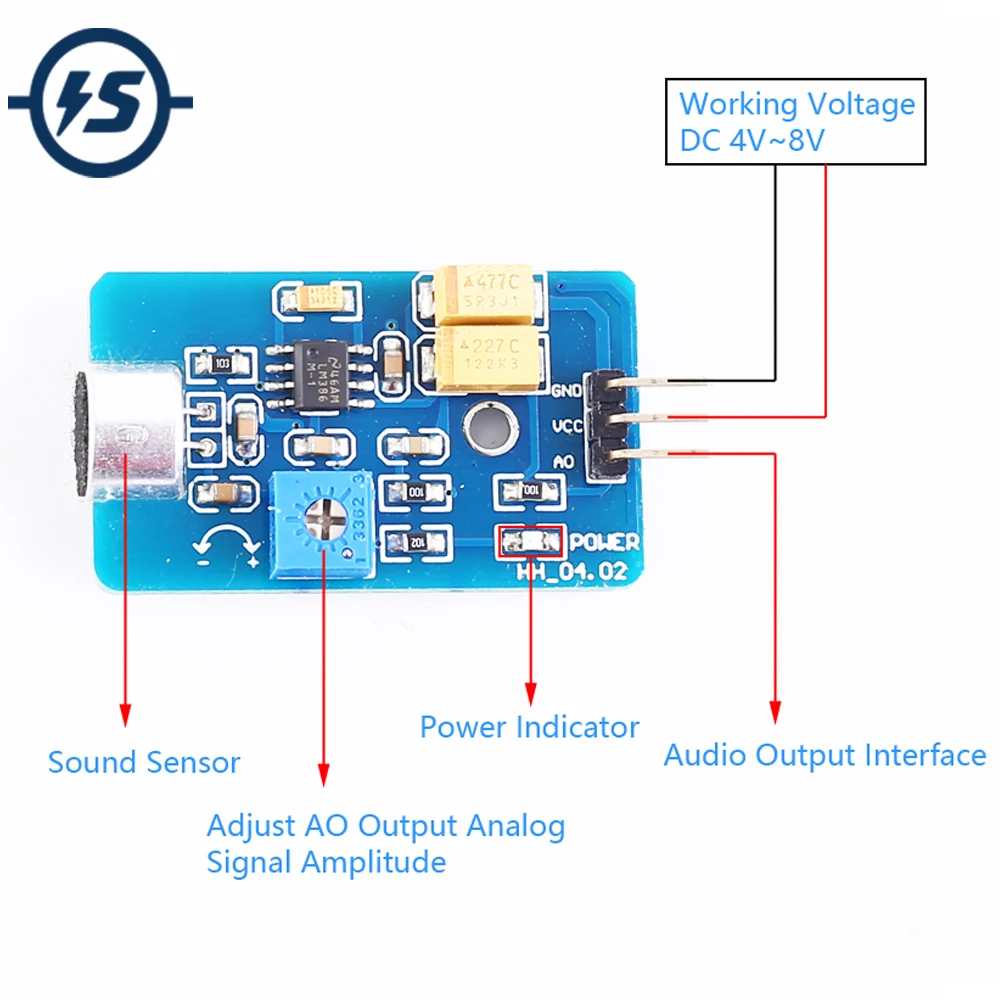

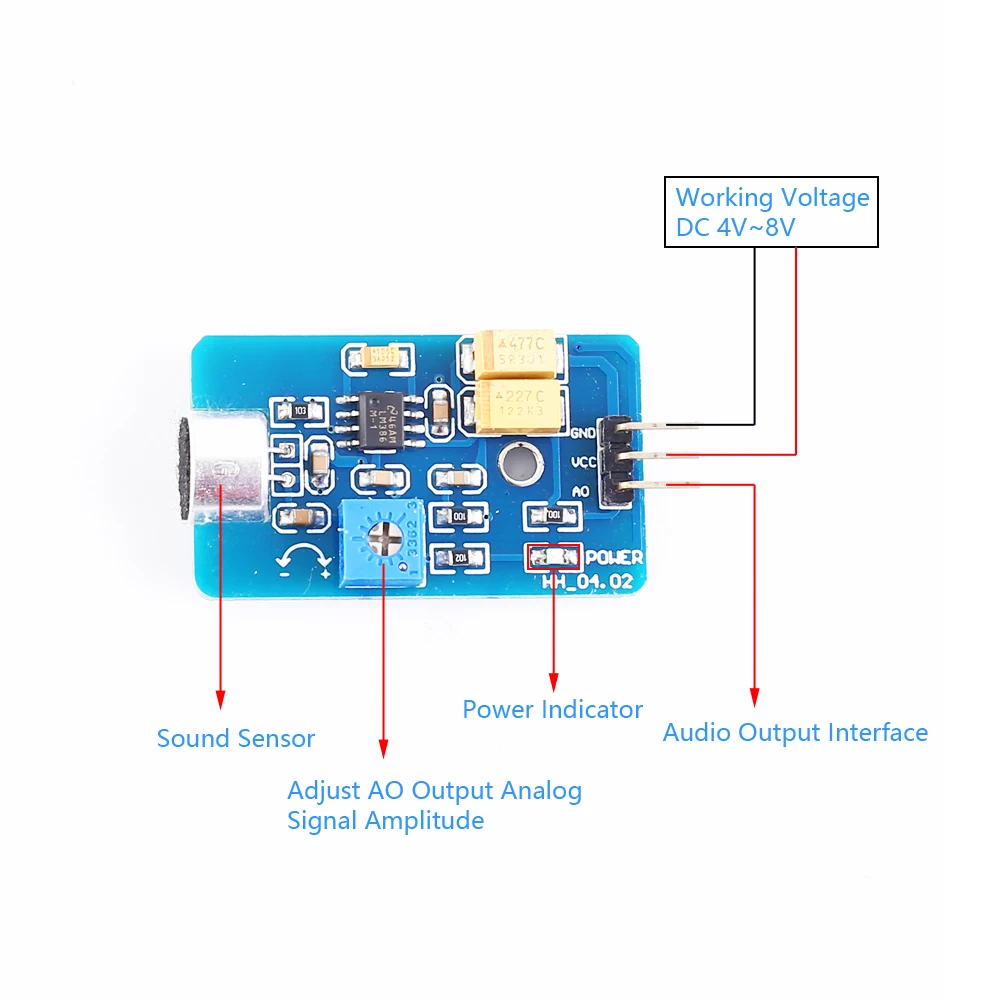

Это модуль звукового датчика. Он может преобразовывать звук окружающей среды в электрические сигналы для обнаружения звука окружающей среды. Выход AO является аналогом Сигнал, и реклама может быть выполнена на терминале AO для сбора сигналов для вторичной разработки и применения. Конечно, вы также можете напрямую получить доступ к соответствующим звуковым Устройствам Для звука Воспроизведение. 2. Особенности: 1>. Регулируемая амплитуда выходного аудио сигнала 2>. Аналоговый сигнал напряжения на выходе 3>. Используйте одноточечную наземную проводку для уменьшения усиления петли и улучшения качества аудиосигнала 4>. Стандартный интерфейс arduino, может быть непосредственно соединен с платой разработки arduino 3. Описание: 1>. Название продукта: модуль звукового датчика 2>. Рабочее напряжение: 4 В ~ 8 в 3>. Выходная мощность: 325 МВт 4>. Рабочая температура:-25 ℃ ~ 85 ℃ 5>. Рабочая влажность: 5% ~ 95% относительной влажности 6>. Размеры: 44,5*23,5*12 мм 4. Инструкции по уходу за изделием 1>. Подключите VCC и GND, индикатор питания модуля включен (красный светильник внизу справа), и Отрегулируйте потенциометр модуля в подходящее положение. 2>. Этот потенциометр в основном регулирует амплитуду выходного аналогового сигнала AO. При том же объеме децибел, когда производится регулировка по часовой стрелке, амплитуда вывода AO больше, когда она регулируется против часовой стрелки, амплитуда выхода AO меньше. При регулировке до конца, это эквивалентно заземляющему проводу положительного конца датчика микрофона. 3>. В настоящее время, терминал AO может быть подключен к чипу ADC или контакту ADC микрокомпьютера с одним чипом для работы ADC, чтобы получить значение изменения амплитуды звука для более гибкого вторичного развития. Терминал AO также может быть непосредственно подключен к динамику или наушникам для воспроизведения усиленного аудиосигнала. 5. Примечание: 1>. Подключите сопротивление на AO и потяните его к земле, чтобы фильтровать DC 2>. Получите резистор pull-up и drag-and-drop в AO для достижения панорамирования ДО положительного интервала. 3>. Если R1 удален, формируется фильтр RC high-pass, и его Справочная форма сигнала будет позиционироваться на 0 В. 4>. Если вы хотите получить амплитуду диаметра, вы можете увеличить рабочее напряжение, но напряжение не может превышать допустимый диапазон. 6. Посылка: 1>.1 шт. модуль звукового датчика
