Регулятор температуры регулятор скорости для вентилятора ПК/сигнализации

Регулятор температуры регулятор скорости для вентилятора ПК/сигнализации

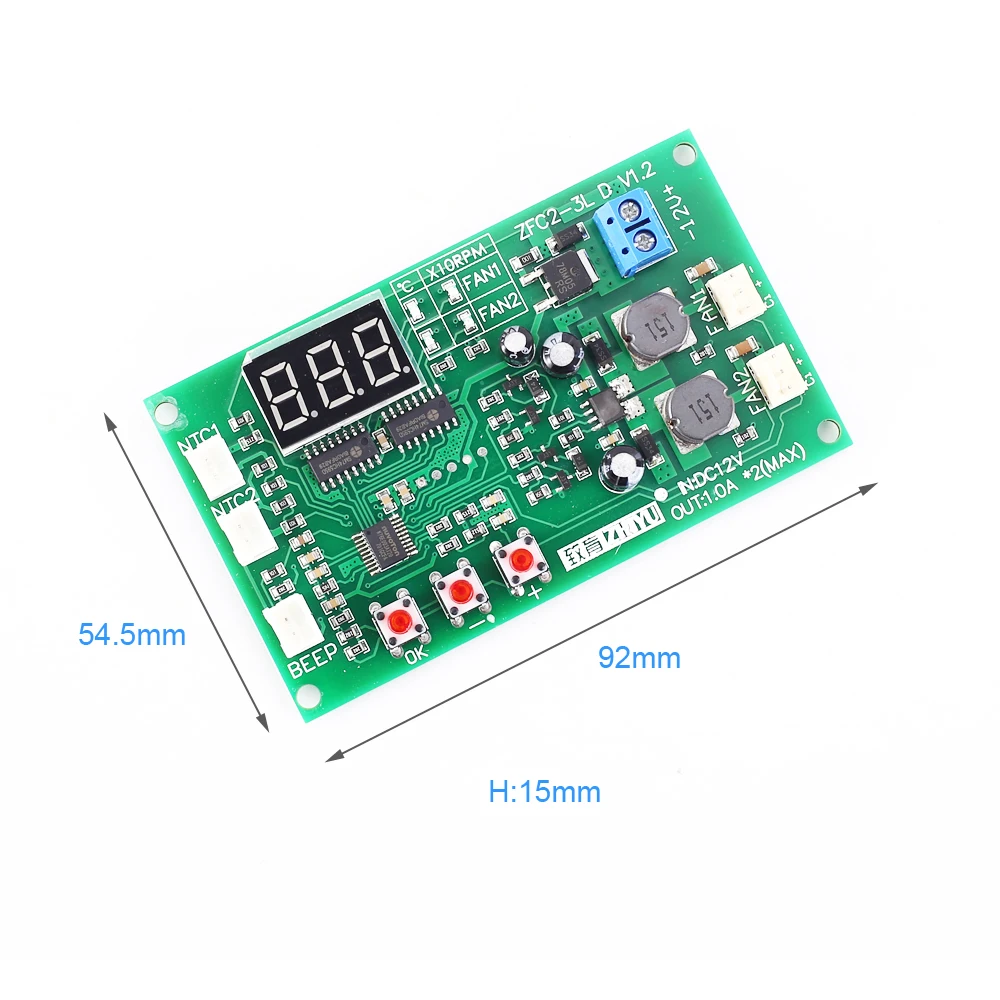

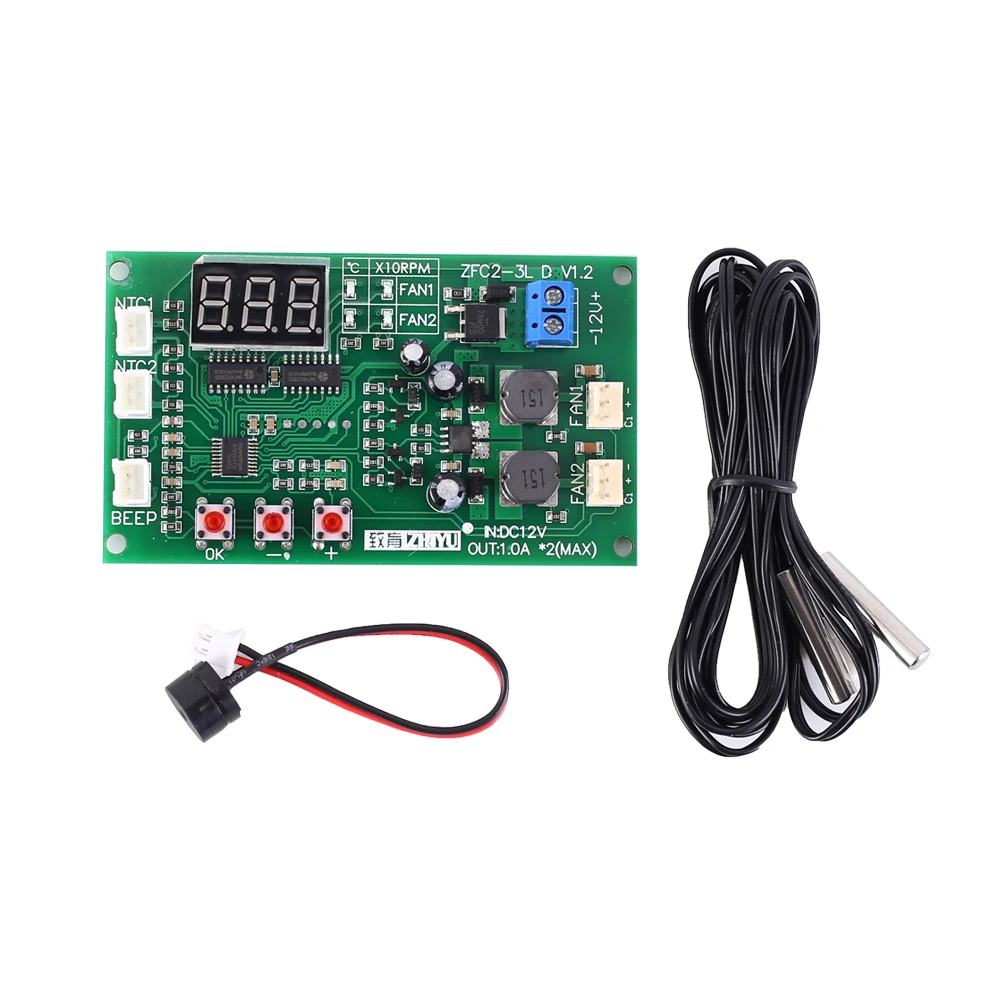

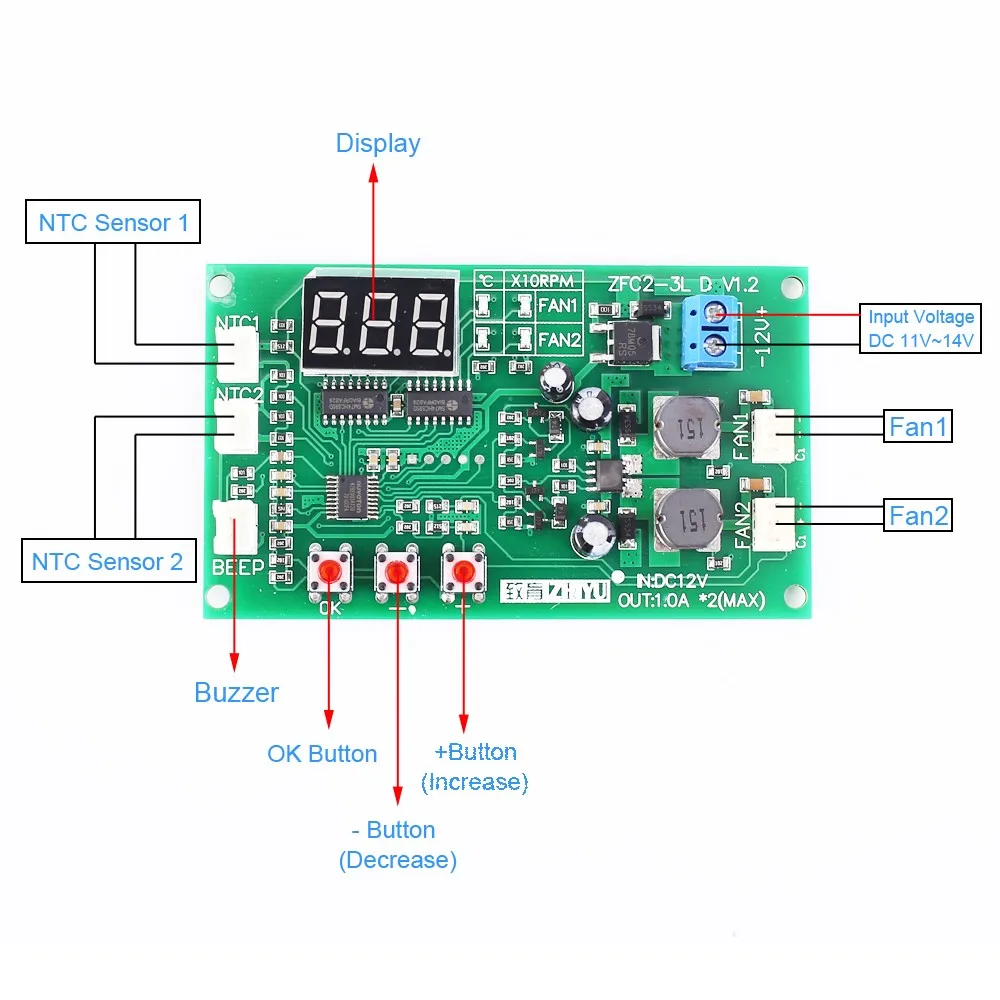

DC 12V 2Bit PWM дисплей

1. Описание: Это 3-проводной контроллер температуры вентилятора PWM. Он может отображать температуру и скорость вентилятора, а также выключать вентилятор. 2. Особенности: 1>. Цифровой дисплей 2>. Поддержка защиты от обратного подключения 3>. Умный контроль температуры 4>. Двойной выход 3. Параметры: 1>. Название продукта: 3-проводной контроллер температуры вентилятора PWM 2>. Входное напряжение: 11 В ~ 14 В постоянного тока 3>. Одноканальный выходной ток: 1,2 А (макс.) 4>. Двухканальный ток: 2,0 А (макс.) 5>. Эффективность работы: 90% 6>. Параметры термистора: NTC 10 КБ = 3950 7>. Рабочая температура:-25 ℃ ~ 85 ℃ 8>. Рабочая влажность: 5% ~ 95% относительной влажности 9>. Размер: 92*54,5*15 мм 4. Спецификация: 1>. Если напряжение слишком низкое, будет отображаться «Lu», если он слишком высокий, то будет отображаться «Hu», защита отключит выход. Если напряжение слишком высокое, он будет поврежден. 2>. Максимальный непрерывный выходной ток одного канала составляет 1,2 А, а общий ток двух каналов не может одновременно превышать 2,0 А. Не рекомендуется использовать вентилятор с током ниже 0,15 А. 3>. Защита от обратного подключения: защита от короткого замыкания и обратного подключения, подключите обратный источник питания, чтобы выпустить входную страховку из медной фольги. 4>. Пожалуйста, обратите внимание на установку изоляции, а затем включите питание после подключения линии, чтобы избежать короткого замыкания на выходе. 5>. Во время нормальной работы автоматически отображаются по очереди температура, скорость, температура и скорость канала 2. Вы можете быстро переключить дисплей, нажав кнопку + и кнопку. 5. Настройка параметров: 1>. Ручная настройка скорости (минимальная скорость для контроля температуры): 1,1>. В рабочем состоянии нажмите кнопку OK один раз, чтобы войти в функцию настройки скорости. Два индикатора FAN1 загораются одновременно, что указывает на то, что выходной размер вентилятора 1 в настоящее время регулирован. Нажмите кнопку + и кнопку-для настройки, минимум 1 об/мин, максимум 100 об/мин. 1,2>. После настройки Коротко нажмите кнопку OK, чтобы войти в настройки выходного размера вентилятора 2. После настройки Коротко нажмите кнопку OK еще раз, чтобы выйти и сохранить параметры. 2>. Контроль температуры и настройки сигнализация остановки: 2,1>. В рабочем состоянии нажмите и удерживайте кнопку OK, чтобы войти в режим контроля температуры и сигнализация остановки настроек. Справа индикатор показывает соответствующий канал настройки, соответствующий параметр настройки дисплея и его значение и диапазон («**» означает число): 2,2>. «L **»: настройка температуры ускорения, диапазон составляет 5 ℃ ~ 94 ℃, и он ниже «H **» как минимум на 5 ℃, В противном случае узел увеличится "H **". 2,3>. «H **»: Настройка полной скорости температуры, диапазон составляет 10 ℃ ~ 99 ℃, и он выше «L **» как минимум на 5 ℃, В противном случае соединение будет отрегулировано до нижнего "L **". 2,4>. «F **»: температура отключения вентилятора, самое низкое значение составляет 1 об/мин, максимальный предел ниже «L **» 2 ℃, при установке в F00, вентилятор не выключается. 2,5>.bON/bOF: канал сигнализация остановки ВКЛ/ВЫКЛ. 2,6>. Отрегулируйте значение настройки, нажав кнопку + и кнопку-для переключения параметров настройки, нажав кнопку OK. После настройки параметров канала 1 и канала 2 в вышеуказанном порядке, коротко нажмите кнопку OK в последний раз, чтобы выйти и сохранить параметры. 3>. После включения функции выключения вентилятора, когда температура канала достигает значения «L **», вентилятор запускается на самой низкой скорости и ускоряется по мере повышения температуры. Когда температура канала ниже значения «F **», вентилятор выключается. Соответствующий канал сигнализация остановки автоматически скрывает Обнаружение скорости в закрытом состоянии. 4>. Выключите Дисплей канала 2: 4,1>. Для некоторых приложений может потребоваться только один канал. В это время канал 2 может быть закрыт. 4,2>. Способ настройки: Когда контроллер не включен, нажмите и удерживайте кнопку OK для включения, чтобы контроллер вошел в канал 2, чтобы отобразить состояние настроек, И нажмите + кнопку и-кнопку, чтобы изменить настройку. 2on/2OF означает отображение/не отображение канала 2. После настройки Коротко нажмите кнопку OK, чтобы сохранить и выйти, чтобы войти в рабочее состояние. 4,2>. После выключения дисплея канала 2 скорость и температура второго канала больше не отражаются на цифровой трубке, но на функции второго канала это не влияет. 6 посылка: 1>. ШИМ 3-проводной контроллер температуры вентилятора 2>.1 шт. датчик температуры NTC 3>.1 зуммер

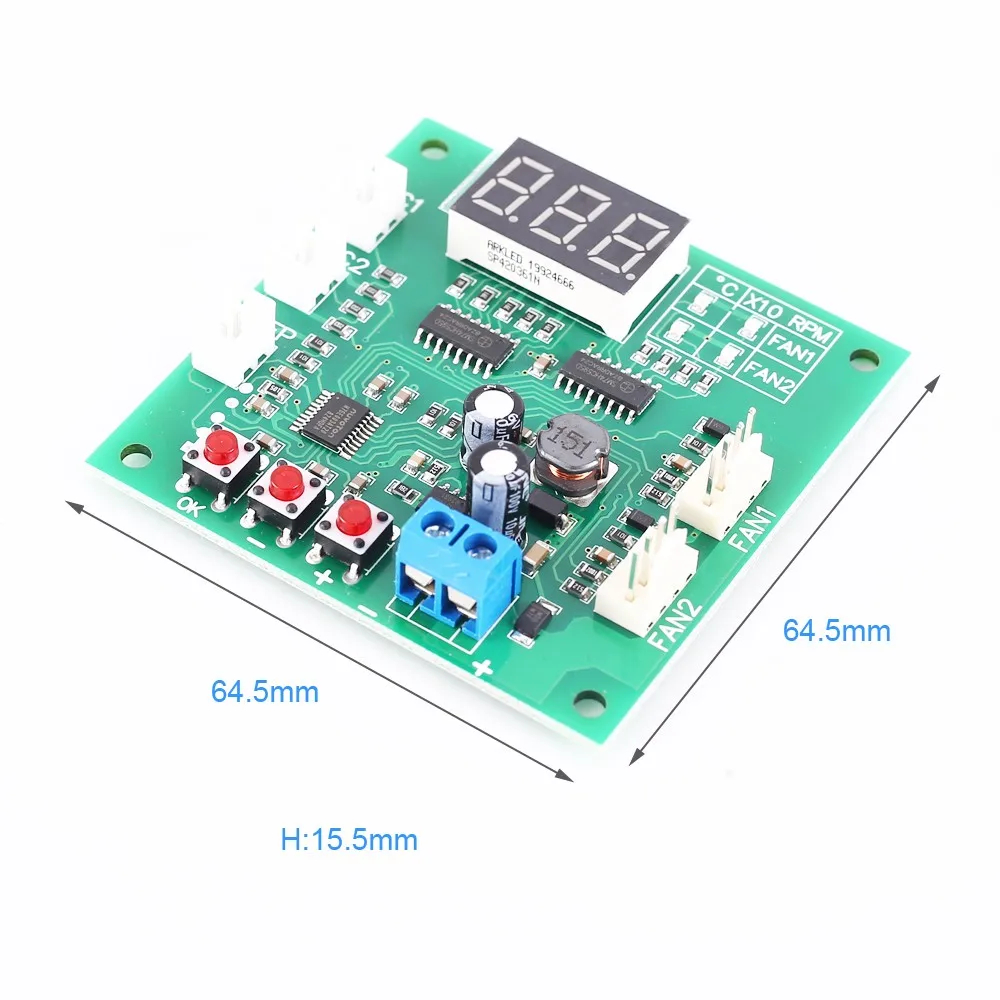

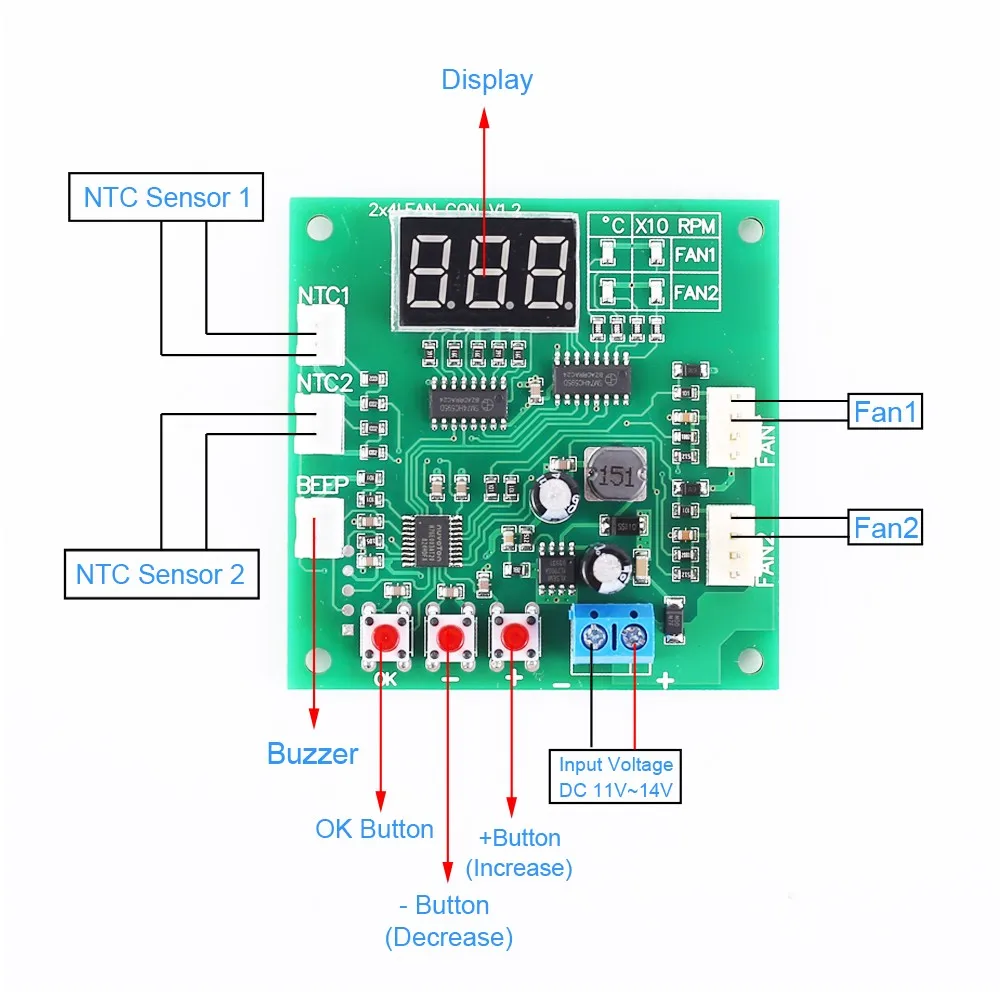

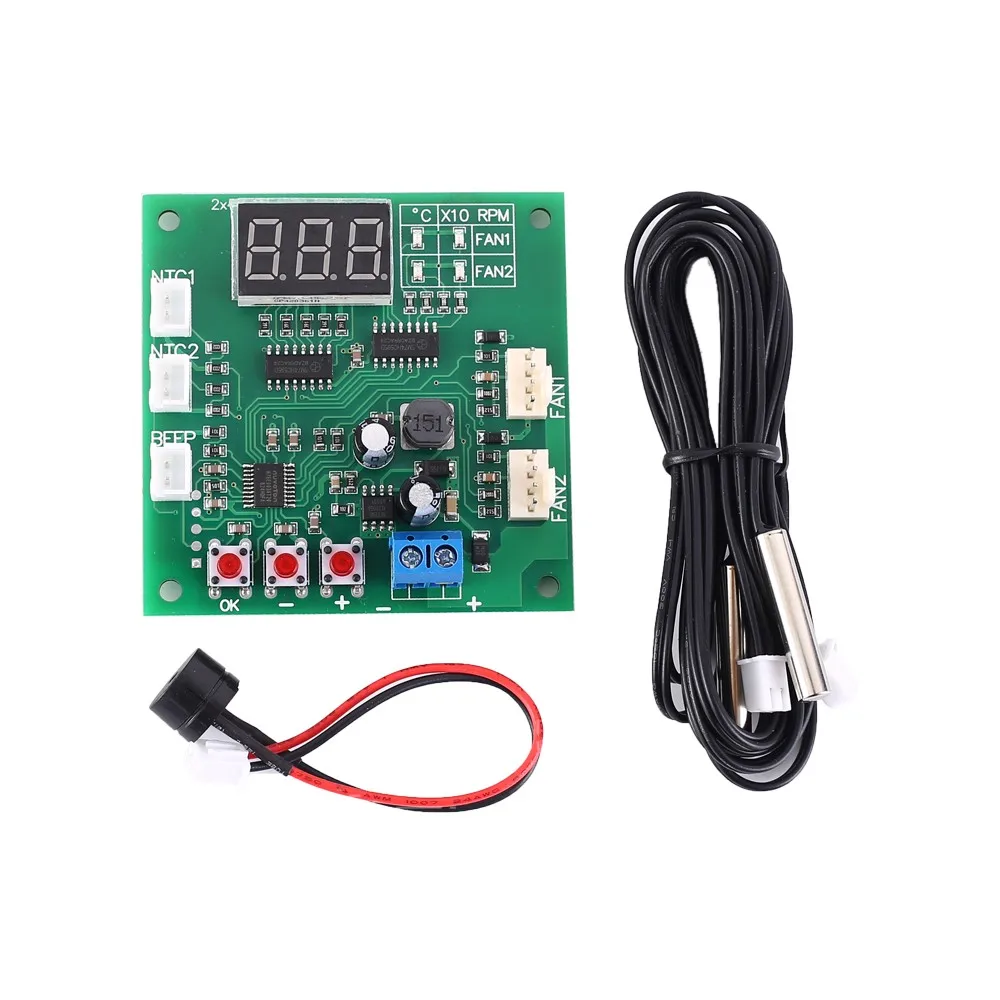

DC 12V-48V 2Bit PWM дисплей

1. Описание: Это 4-проводной контроллер температуры вентилятора PWM. Он имеет Отображение температуры и скорости и сигнализация остановки. 2. Особенности: 1>. Цифровой дисплей 2>. Широкое рабочее напряжение 3>. Двойной независимый контроль температуры 4>. Поддержка настроек кнопок 5>. Сигнализация остановки функция 3. Параметры: 1>. Название продукта: 4-проводной контроллер температуры вентилятора PWM 2>. Рабочее напряжение: 8 В ~ 60 В постоянного тока 3>. Рабочий ток платы управления: 35 мА (12 В),22 мА (24 В) 4>. Диапазон управления выходным сигналом: 10% ~ 100% 5>. Характеристики температурного зонда: NTC 10 КБ = 3950 6>. Измерение температуры:-9,9 ℃ ~ 99,9 ℃ 7>. Температура ускорения: 5 ℃ ~ 94 ℃, 8>. Температура полной скорости: 10 ℃ ~ 99 ℃ 9>. Скорость? ? Измерение: 10 ~ 9990 об/мин 10>. Сигнализация остановки скорость:<375 об/мин 11>. Рабочая температура:-25 ℃ ~ 85 ℃ 12>. Рабочая влажность: 5% ~ 95% относительной влажности 13>. Размер: 64,5*64,5*15,5 мм 4. Разрешение скорости: 1>.10 об/мин при> 9990 об/мин (на дисплее отображается «999») 2>. Измерение скорости разработано в соответствии с обычными 2-полюсными сигнальными вентиляторами, большинство вентиляторов-это 2-полюсные сигналы. 5. Инструкции по подключению: 1>. Синяя Винтовая клемма подключается к основному источнику питания (напряжение источника питания равно используемому напряжению вентилятора и находится в диапазоне 8 В ~ 60 в). Обратите внимание, что положительная и отрицательная полярность подключены неправильно. 2>. Два разъема 4P «channel 1» и «channel 2» подключены к вентилятору. Последовательность линий-отрицательная мощность, положительная мощность, отзывы по скорости, управление ШИМ. 3>. «Thermal 1» и «Thermal 2» подключены к термистору NTC (параметр составляет 10 КБ = 3950), а температура контролируется с помощью контроля температуры двухканальных вентиляторов. 4>. Гнездо «зуммера» подключается к зуммеру переменного тока. При включении сигнализация остановки зуммер блока вентилятора будет издавать долгий звуковой сигнал. 5>. Допустимый ток одного интерфейса вентилятора составляет 3 А. Если вам нужно управлять вентилятором более высокого тока, подключите кабель питания вентилятора напрямую к основному источнику питания (возможность управления контроллером не имеет ничего общего с током вентилятора, но необходимо учитывать только текущую способность силового провода). 6. Показать Описание: 1>. Плата управления отображает значение через экран дисплея. Текущее значение четыресветодиодный ных индикаторов на правой стороне экрана дисплея указывает на то, что два светодиодный да на первой строке указывают на температуру и скорость канала 1 (x10rpm), И два светодиодный на второй линии отображают температуру и скорость канала (X10rpm). 2>. При нормальных условиях работы указаны четыре значения? ? Будет отображаться по очереди. Вы можете быстро Переключить значение вручную, нажав кнопку + и кнопку в любое время. После ручного переключения вы останетесь на этом значении в течение длительного времени, прежде чем войти в состояние отображения колеса. При необходимости вы можете защитить экран канала 2. 7. Инструкции по установке: 1>. Базовая настройка скорости: 1,1>. Базовая настройка скорости используется для регулировки скорости вентилятора перед началом контроля температуры, то есть скорости вентилятора, когда температура ниже температуры ускорения. 1,2>. Метод настройки должен нажимать кнопку «OK» в любом рабочем состоянии. В это время два светодиода на канале горят одновременно. Цифровая трубка Отображает текущее значение настройки (от 10 до 100). Кнопка для установки размера, нажмите и удерживайте кнопку для быстрой и непрерывной модификации. 1,3>. После настройки Коротко нажмите кнопку «OK», чтобы войти в базовую настройку скорости канала 2. После настройки тем же способом Коротко нажмите кнопку «OK» еще раз, чтобы сохранить и выйти. 2>. Зона температурного контроля и настройка сигнализация остановки: 2,1>. При нормальной работе удерживайте кнопку «OK» до тех пор, пока не отобразится «L **» (**-это значение), а затем отпустите кнопку. Два светодиода на канале 1 светильник гораются одновременно. Кнопки «+» и «-» устанавливают это значение (диапазон 5 ℃ ~ 94 ℃). 2,2>. После настройки Коротко нажмите кнопку «OK», чтобы войти в состояние полной настройки температуры скорости канала 1, которое отображается как «H **». Установите сумму таким же образом (диапазон 10 ℃ ~ 99 ℃). 2,3>. После настройки Коротко нажмите кнопку «OK», чтобы войти в настройки канала 1 Сигнализация остановки, и кнопку «+» и «-» для установки, «boF» означает отключение канала сигнализация остановки, а «bon» означает включение канала сигнализация остановки. 2,4>. После настройки Коротко нажмите кнопку «OK», чтобы войти в настройки значений канала 2, метод последовательности и настройки такие же, как и у канала 1. 2,5>. По завершении вышеуказанных настроек кратковременно нажмите кнопку «OK», чтобы выйти и сохранить параметры. 3>. Настройки экранирования дисплея канала 2: 3,1>. Когда плата управления выключена, нажмите и удерживайте кнопку «OK» и удерживайте питание. На дисплее отображается «2on» (открытый 2-канальный дисплей) или «2oF» (экранированный 2-канальный дисплей) и отпустите «OK». Затем нажмите кнопку, чтобы настроить Экранирование переключателя на "+" Кнопка и кнопка "-". 3,2>. После настройки снова коротко нажмите кнопку «OK», чтобы выйти и войти в нормальное рабочее состояние. 4>. Обычное время и Переключение режима счетчика: 4,1>. Если вентилятор не подключен, когда контроллер не включен, нажмите и удерживайте (обратите внимание, что он остается нажатым) кнопки «+» и «-», чтобы включить контроллер. В это время контроллер переходит в состояние выбора режима и отпускает кнопку. 4,2>. Снова нажмите кнопку «+» или «-», чтобы переключить режим: «F-1» отображается как обычный режим, а «F-2» отображается как обратный режим синхронизации. 4,3>. После модификации нажмите кнопку «ок», чтобы выйти из настроек (автоматически сохранить при выходе). 6>. 8. Примечание к настройкам: 1>. В настройках состояния скорости и температурной зоны, если через 15 секунд он не будет работать, выйдет автоматически без сохранения данных. 2>. При установке температурной зоны полноскоростная температура одного и того же канала должна быть как минимум на 5 градусов Цельсия выше температуры ускорения. При установке значения температуры, которое делает это состояние неудовлетворительным, контроллер Будет автоматически регулировать другое значение температуры, чтобы гарантировать, что разница не будет низкой. При температуре 5 градусов по Цельсию эта автоматическая регулировка происходит в одну сторону, если вам нужно перезвонить, вам нужно вручную отрегулировать другую температуру Ценность. 3>. Настройки экранирующего дисплея канала 2 влияют только на отображение данных в рабочем состоянии. Управление и настройка параметров канала 2 не влияют и работают нормально. 9. Общее описание проблемы: 1>. Нет дисплея после включения питания: напряжение не подходит, и источник питания отменен. Контроллер может работать под входом DC8-60V. Убедитесь, что напряжение и полярность источника питания указаны верно. 2>. Отображение температуры всегда показывает-9,9 ℃, фактическая температура не такая низкая, или отображаемая температура сильно отличается от фактической температуры: соответствующий канальный датчик не подключен, зонд находится в плохом контакте или поврежден, а параметры зонда неверные-проверьте зонд. 3>. Вентилятор не поворачивается: 3,1>. Ошибка последовательности проводов вентилятора: обратите внимание на шнур питания последовательности проводов вентилятора. 3,2>. Некоторые вентиляторы останавливаются, когда значение ШИМ ниже 20: увеличивает значение ручной регулировки скорости. 4>. Вентилятор работает на полной скорости, им нельзя управлять, скорость не отображается: 4,1>. Ошибка последовательности проводов вентилятора (линия измерения скорости и управляющая линия перевернуты): Замените линию управления и линию измерения скорости вентилятора (две линии, кроме линии питания). 4,2>. Нетрадиционный вентилятор PWM, поддельный, некачественный или сбой вентилятора: Замените вентилятор 5>. Вентилятором можно управлять в обычном режиме, но скорость не отображается: 5,1>. Линия скорости вентилятора (третья линия) не надежно соединена: Проверьте проводку 5,2>. У вентилятора нет сигнала измерения скорости, или выходной порт скорости вентилятора неисправен: Замените другие вентиляторы или игнорируйте отображение скорости 6>. Обратная скорость вентилятора: вентилятор представляет собой антипоследовательный вентилятор, который изменяет режим работы контроллера. 10. Примечание: 1>. Рабочее напряжение должно быть равно напряжению вентилятора. Если вы используете вентилятор 12 В, но питаете 24 В, вентилятор сгорит. 2>. Этот продукт не ограничен током вентилятора, но ток контакта интерфейса вентилятора на плате не должен превышать 3 А. Если вы используете вентилятор более высокого тока, подключите шнур питания вентилятора напрямую к основному источнику питания. 11 посылка: 1>.1 шт. 4-проводной контроллер температуры вентилятора PWM 2>.1 шт. датчик температуры NTC 3>.1 зуммер

DC 12V 3Bit PWM зуммер

1. Описание: Это 4-проводной контроллер температуры вентилятора PWM. Он имеет Отображение температуры и скорости и сигнализация остановки. 2. Особенности: 1>. Цифровой дисплей 2>. Широкое рабочее напряжение 3>. Двойной независимый контроль температуры 4>. Поддержка настроек кнопок 5>. Сигнализация остановки функция 3. Параметры: 1>. Название продукта: 4-проводной контроллер температуры вентилятора PWM 2>. Рабочее напряжение: 8 В ~ 60 В постоянного тока 3>. Рабочий ток платы управления: 35 мА (12 В),22 мА (24 В) 4>. Диапазон управления выходным сигналом: 10% ~ 100% 5>. Характеристики температурного зонда: NTC 10 КБ = 3950 6>. Измерение температуры:-9,9 ℃ ~ 99,9 ℃ 7>. Температура ускорения: 5 ℃ ~ 94 ℃, 8>. Температура полной скорости: 10 ℃ ~ 99 ℃ 9>. Скорость? ? Измерение: 10 ~ 9990 об/мин 10>. Сигнализация остановки скорость:<375 об/мин 11>. Рабочая температура:-25 ℃ ~ 85 ℃ 12>. Рабочая влажность: 5% ~ 95% относительной влажности 13>. Размер: 64,5*64,5*15,5 мм 4. Разрешение скорости: 1>.10 об/мин при> 9990 об/мин (на дисплее отображается «999») 2>. Измерение скорости разработано в соответствии с обычными 2-полюсными сигнальными вентиляторами, большинство вентиляторов-это 2-полюсные сигналы. 5. Инструкции по подключению: 1>. Синяя Винтовая клемма подключается к основному источнику питания (напряжение источника питания равно используемому напряжению вентилятора и находится в диапазоне 8 В ~ 60 в). Обратите внимание, что положительная и отрицательная полярность подключены неправильно. 2>. Два разъема 4P «channel 1» и «channel 2» подключены к вентилятору. Последовательность линий-отрицательная мощность, положительная мощность, отзывы по скорости, управление ШИМ. 3>. «Thermal 1» и «Thermal 2» подключены к термистору NTC (параметр составляет 10 КБ = 3950), а температура контролируется с помощью контроля температуры двухканальных вентиляторов. 4>. Гнездо «зуммера» подключается к зуммеру переменного тока. При включении сигнализация остановки зуммер блока вентилятора будет издавать долгий звуковой сигнал. 5>. Допустимый ток одного интерфейса вентилятора составляет 3 А. Если вам нужно управлять вентилятором более высокого тока, подключите кабель питания вентилятора напрямую к основному источнику питания (возможность управления контроллером не имеет ничего общего с током вентилятора, но необходимо учитывать только текущую способность силового провода). 6. Показать Описание: 1>. Плата управления отображает значение через экран дисплея. Текущее значение четыресветодиодный ных индикаторов на правой стороне экрана дисплея указывает на то, что два светодиодный да на первой строке указывают на температуру и скорость канала 1 (x10rpm), И два светодиодный на второй линии отображают температуру и скорость канала (X10rpm). 2>. При нормальных условиях работы указаны четыре значения? ? Будет отображаться по очереди. Вы можете быстро Переключить значение вручную, нажав кнопку + и кнопку в любое время. После ручного переключения вы останетесь на этом значении в течение длительного времени, прежде чем войти в состояние отображения колеса. При необходимости вы можете защитить экран канала 2. 7. Инструкции по установке: 1>. Базовая настройка скорости: 1,1>. Базовая настройка скорости используется для регулировки скорости вентилятора перед началом контроля температуры, то есть скорости вентилятора, когда температура ниже температуры ускорения. 1,2>. Метод настройки должен нажимать кнопку «OK» в любом рабочем состоянии. В это время два светодиода на канале горят одновременно. Цифровая трубка Отображает текущее значение настройки (от 10 до 100). Кнопка для установки размера, нажмите и удерживайте кнопку для быстрой и непрерывной модификации. 1,3>. После настройки Коротко нажмите кнопку «OK», чтобы войти в базовую настройку скорости канала 2. После настройки тем же способом Коротко нажмите кнопку «OK» еще раз, чтобы сохранить и выйти. 2>. Зона температурного контроля и настройка сигнализация остановки: 2,1>. При нормальной работе удерживайте кнопку «OK» до тех пор, пока не отобразится «L **» (**-это значение), а затем отпустите кнопку. Два светодиода на канале 1 светильник гораются одновременно. Кнопки «+» и «-» устанавливают это значение (диапазон 5 ℃ ~ 94 ℃). 2,2>. После настройки Коротко нажмите кнопку «OK», чтобы войти в состояние полной настройки температуры скорости канала 1, которое отображается как «H **». Установите сумму таким же образом (диапазон 10 ℃ ~ 99 ℃). 2,3>. После настройки Коротко нажмите кнопку «OK», чтобы войти в настройки канала 1 Сигнализация остановки, и кнопку «+» и «-» для установки, «boF» означает отключение канала сигнализация остановки, а «bon» означает включение канала сигнализация остановки. 2,4>. После настройки Коротко нажмите кнопку «OK», чтобы войти в настройки значений канала 2, метод последовательности и настройки такие же, как и у канала 1. 2,5>. По завершении вышеуказанных настроек кратковременно нажмите кнопку «OK», чтобы выйти и сохранить параметры. 3>. Настройки экранирования дисплея канала 2: 3,1>. Когда плата управления выключена, нажмите и удерживайте кнопку «OK» и удерживайте питание. На дисплее отображается «2on» (открытый 2-канальный дисплей) или «2oF» (экранированный 2-канальный дисплей) и отпустите «OK». Затем нажмите кнопку, чтобы настроить Экранирование переключателя на "+" Кнопка и кнопка "-". 3,2>. После настройки снова коротко нажмите кнопку «OK», чтобы выйти и войти в нормальное рабочее состояние. 4>. Обычное время и Переключение режима счетчика: 4,1>. Если вентилятор не подключен, когда контроллер не включен, нажмите и удерживайте (обратите внимание, что он остается нажатым) кнопки «+» и «-», чтобы включить контроллер. В это время контроллер переходит в состояние выбора режима и отпускает кнопку. 4,2>. Снова нажмите кнопку «+» или «-», чтобы переключить режим: «F-1» отображается как обычный режим, а «F-2» отображается как обратный режим синхронизации. 4,3>. После модификации нажмите кнопку «ок», чтобы выйти из настроек (автоматически сохранить при выходе). 6>. 8. Примечание к настройкам: 1>. В настройках состояния скорости и температурной зоны, если через 15 секунд он не будет работать, выйдет автоматически без сохранения данных. 2>. При установке температурной зоны полноскоростная температура одного и того же канала должна быть как минимум на 5 градусов Цельсия выше температуры ускорения. При установке значения температуры, которое делает это состояние неудовлетворительным, контроллер Будет автоматически регулировать другое значение температуры, чтобы гарантировать, что разница не будет низкой. При температуре 5 градусов по Цельсию эта автоматическая регулировка происходит в одну сторону, если вам нужно перезвонить, вам нужно вручную отрегулировать другую температуру Ценность. 3>. Настройки экранирующего дисплея канала 2 влияют только на отображение данных в рабочем состоянии. Управление и настройка параметров канала 2 не влияют и работают нормально. 9. Общее описание проблемы: 1>. Нет дисплея после включения питания: напряжение не подходит, и источник питания отменен. Контроллер может работать под входом DC8-60V. Убедитесь, что напряжение и полярность источника питания указаны верно. 2>. Отображение температуры всегда показывает-9,9 ℃, фактическая температура не такая низкая, или отображаемая температура сильно отличается от фактической температуры: соответствующий канальный датчик не подключен, зонд находится в плохом контакте или поврежден, а параметры зонда неверные-проверьте зонд. 3>. Вентилятор не поворачивается: 3,1>. Ошибка последовательности проводов вентилятора: обратите внимание на шнур питания последовательности проводов вентилятора. 3,2>. Некоторые вентиляторы останавливаются, когда значение ШИМ ниже 20: увеличивает значение ручной регулировки скорости. 4>. Вентилятор работает на полной скорости, им нельзя управлять, скорость не отображается: 4,1>. Ошибка последовательности проводов вентилятора (линия измерения скорости и управляющая линия перевернуты): Замените линию управления и линию измерения скорости вентилятора (две линии, кроме линии питания). 4,2>. Нетрадиционный вентилятор PWM, поддельный, некачественный или сбой вентилятора: Замените вентилятор 5>. Вентилятором можно управлять в обычном режиме, но скорость не отображается: 5,1>. Линия скорости вентилятора (третья линия) не надежно соединена: Проверьте проводку 5,2>. У вентилятора нет сигнала измерения скорости, или выходной порт скорости вентилятора неисправен: Замените другие вентиляторы или игнорируйте отображение скорости 6>. Обратная скорость вентилятора: вентилятор представляет собой антипоследовательный вентилятор, который изменяет режим работы контроллера. 10. Примечание: 1>. Рабочее напряжение должно быть равно напряжению вентилятора. Если вы используете вентилятор 12 В, но питаете 24 В, вентилятор сгорит. 2>. Этот продукт не ограничен током вентилятора, но ток контакта интерфейса вентилятора на плате не должен превышать 3 А. Если вы используете вентилятор более высокого тока, подключите шнур питания вентилятора напрямую к основному источнику питания. 11 посылка: 1>.1 шт. 4-проводной контроллер температуры вентилятора PWM 2>.1 шт. датчик температуры NTC 3>.1 зуммер

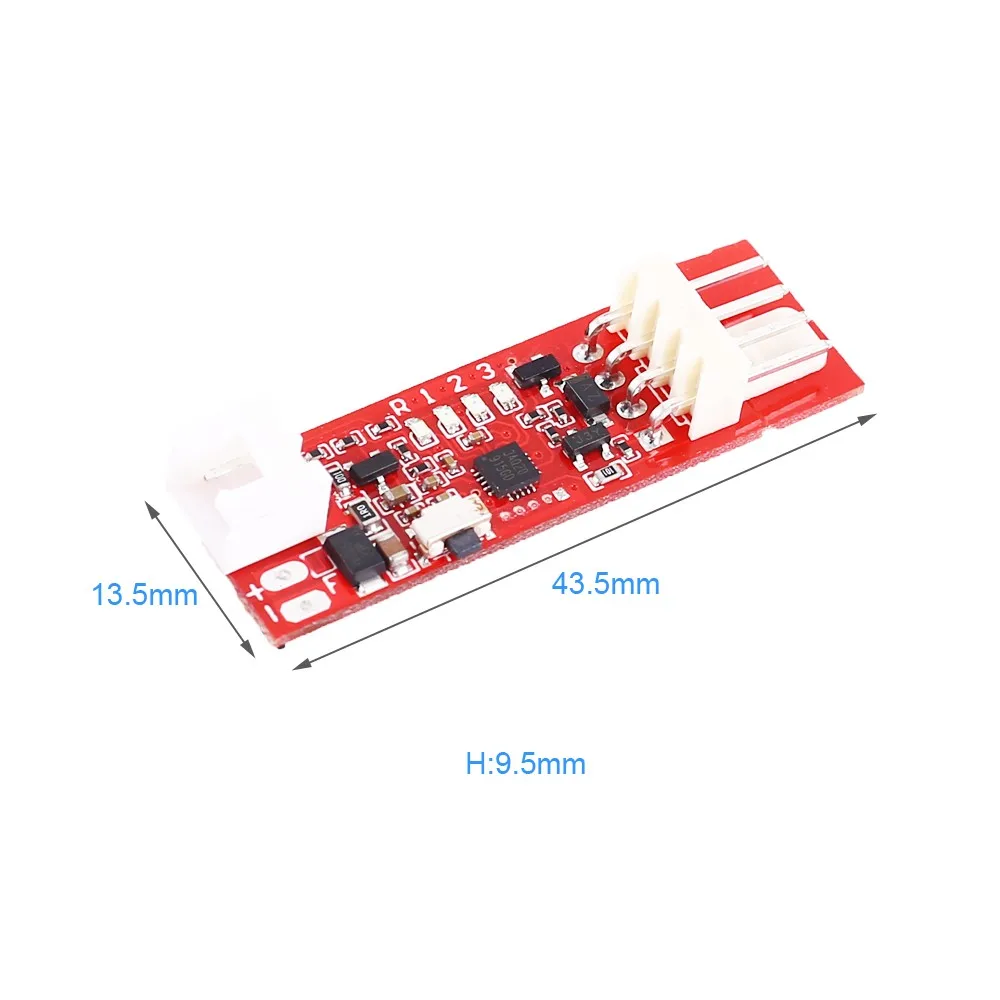

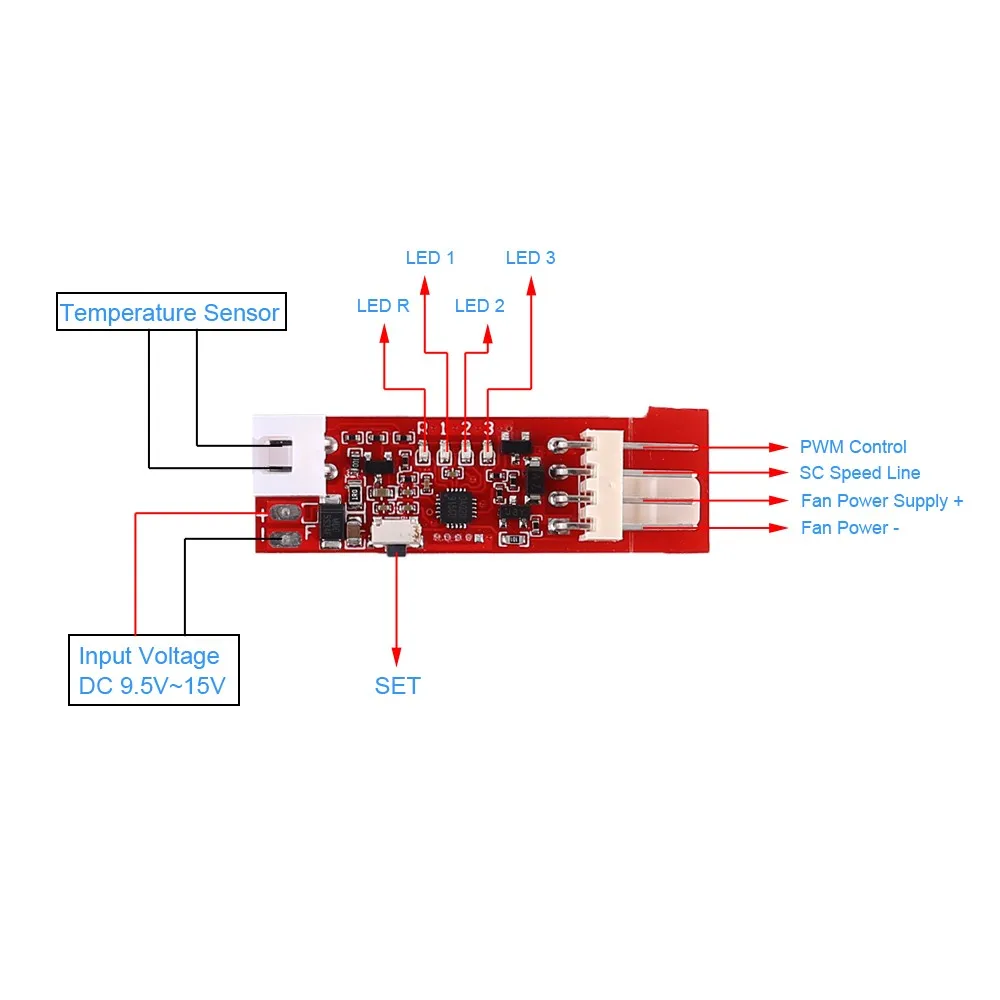

DC 12V Mini 1Bit PWM

1. Описание: Это 4-проводной контроллер температуры вентилятора, постоянный ток 12 В, ШИМ. Он может управлять скоростью вентилятора с помощью сигнала ШИМ. 2. Особенности: 1>. Маленький размер 2>. Контроль MCU 3>. Точная установка 4>. Поддержка автоматического сохранения 3. Параметры: 1>. Название продукта: 4-проводной контроллер температуры вентилятора, ШИМ 12 В постоянного тока 2>. Рабочее напряжение: 9,5 В ~ 15 В постоянного тока 3>. Управляющий ток вентилятора: 1,2 А (макс.) 4>. Ток потребления цепи: 20 мА (макс.) 5>. Режим сигнала ШИМ: 25 кГц 6>. Пиковое напряжение: 5 В 7>. Модель температурного зонда: маленький датчик с Черной головкой 8>. Термостойкость датчика: 120 ℃ 9>. Рабочая температура:-10 ℃ ~ 60 ℃ 10>. Рабочая влажность: 5% ~ 95% относительной влажности 11>. Длина датчика: 10 см 12>. Размер: 43,5*13,5*9,5 мм 4. Примечание: 1>. Этот контроллер может управлять только 4-проводным ШИМ-вентилятором 12 В. 2>. Он использует сигнал ШИМ для управления скоростью вентилятора. На фактическую скорость вентилятора влияет сам дизайн вентилятора. 3>. Нельзя регулировать скорость 2-проводного или 3-проводного обычного вентилятора. 4>. Этот контроллер участвует в управлении мощностью. Цепь не может быть подключена к положительной и отрицательной полярности. Если она повернута, положение предохранителя «F» печатной платы может быть сгорело. 5>. Ток вентилятора не может превышать 1,2 А. 6>. Контроллер не участвует в измерении скорости. 5. Индикатор продукта: 1>. Описание светодиодный да: 1,1>. Светодиод R (зеленый): индикатор работы. Когда он включен, вентилятор загорится. 1,2> светодиодный 1/2/3 (красный): индикатор настройки параметров. Они светильник раться или мигать в комбинации. 6. Настройка PWM(P0): 1>. Режим работы 1: горит светодиод R и светодиодный 2. Светодиодный 2 и светодиодный 3 отключены. При каждом нажатии кнопки SET сигнал ШИМ увеличивается на 5%. На самом высоком уровне горит светодиодный R светодиодный 2 светодиодный 3. 2>. Режим работы 2 светодиодный 2 горит. При каждом двойном нажатии кнопки SET сигнал ШИМ уменьшается на 5%. При минимальном значении горит светодиодный R светодиодный 1 светодиодный 2. 3>. Через 20 секунд светодиодный 2 загорится, модуль сохраняет заданное значение, выходит из демо состояния и возвращается в рабочий режим. 7. Установите диапазон температур: 1> светодиодный 2 горит, нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы начать установку начального значения температуры. 2>. Установите температуру Tu: 2,1>. Светодиодный медленно мигает. 2,2>. Нажмите кнопку SET, чтобы увеличить начальное значение температуры. 2,3>. Дважды нажмите кнопку SET, чтобы снизить начальное значение температуры. 2,4>. Нажмите и удерживайте кнопку SET, чтобы начать установку значения диапазона температур Td. 3>. Установите значение температурного диапазона Td: 3,1>. Этот светодиодный быстро мигает. 3,2>. Нажмите кнопку SET, чтобы увеличить начальное значение температуры. 3,3>. Дважды нажмите кнопку SET, чтобы снизить начальное значение температуры. 3,4>. Нажмите и удерживайте кнопку SET, чтобы сохранить параметры настройки и вернуться в рабочий режим. 8. Настройки функций: 1>. Нажмите и удерживайте кнопку SET, пока не загорится светодиод 1/2/3, затем снова нажмите кнопку SET, чтобы начать настройку режима вывода. 2> светодиодный горит для индикации нормально открытого выхода. 3> светодиодный горит 2, указывая на то, что начальная температура снижается на 2 ℃. 4> светодиодный 3 включен, указывая на то, что начальная температура снизилась на 5 ℃. 5>. Нажмите и удерживайте кнопку SET, пока не загорится светодиод 1/2/3, отпустите кнопку SET, а затем Коротко нажмите кнопку SET, чтобы начать настройку режима сигнала. 6>.LED1 ON для индикации вращения вперед. 7>.LED2 ON для индикации обратного вращения. 8>.LED3 ON для индикации вращения на 80% градусов в обратном направлении. 9>. Нажмите и удерживайте кнопку SET, чтобы сохранить параметры настройки и вернуться в рабочий режим. 9. Инструкции по настройке сигнального режима: 1>. Прямой режим: используется для обычных вентиляторов, ШИМ меняется в прямом направлении, а полное выходное значение составляет 100. 2>. Обратный режим: используется для обычных антипоследовательных вентиляторов, изменение обратного хода ШИМ, полный выход равен 0. 3>. Обратный режим 80%: для специального антипоследовательного вентилятора, обратное изменение, полный выход составляет 20. 4>. Диапазон рабочего напряжения модуля: 9,5 В ~ 15 В постоянного тока 10>. Индикация ненормального состояния: 1>.LED1 быстро мигает, когда нет выхода: напряжение источника питания слишком низкое. 2>.LED2 быстро мигает, когда нет выхода: слишком высокое напряжение источника питания. 11 посылка: 1>.1 шт. 4-проводной контроллер температуры вентилятора PWM 2>.1 шт. датчик температуры

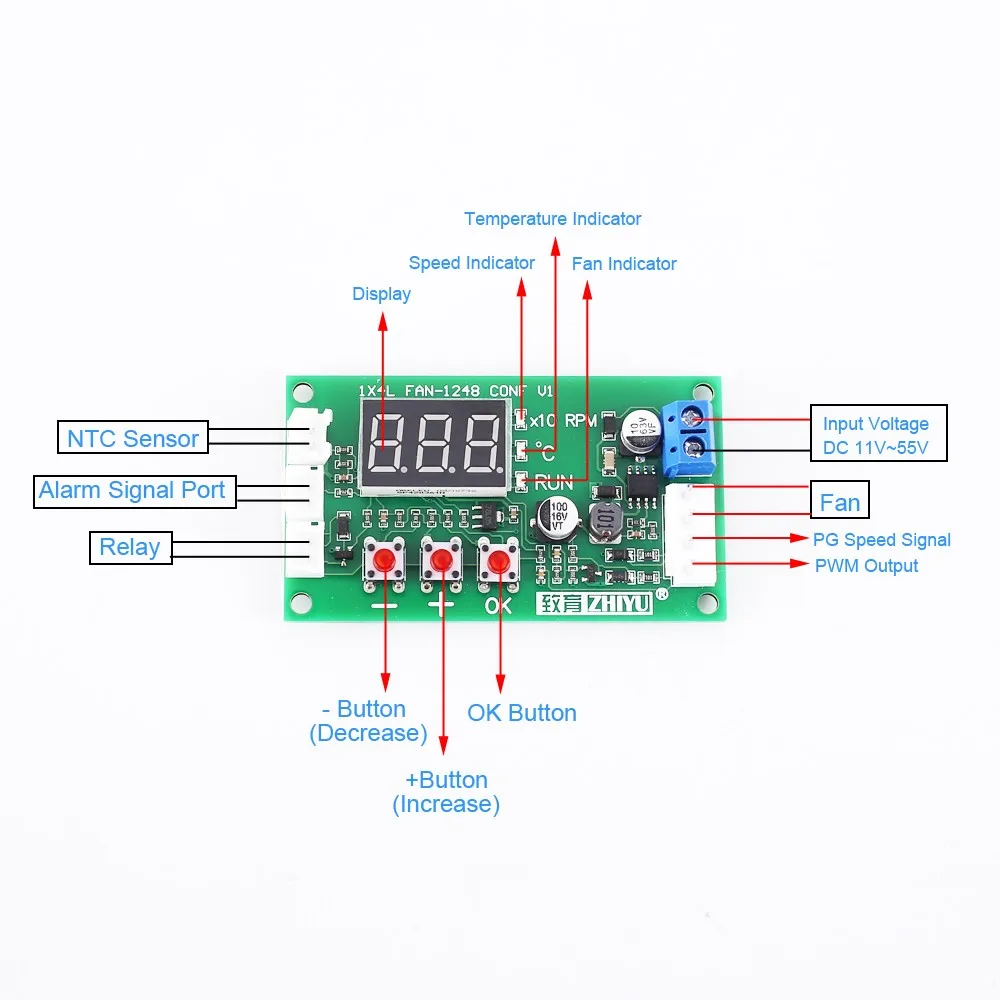

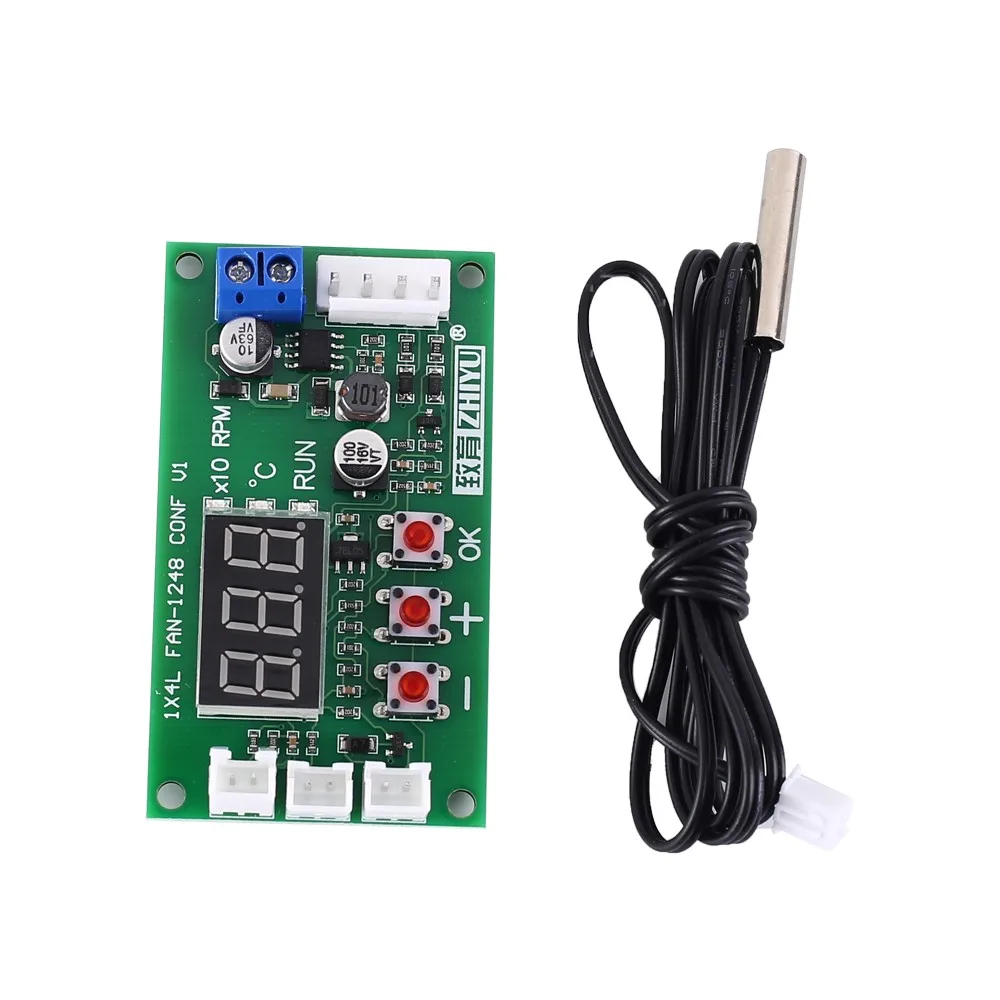

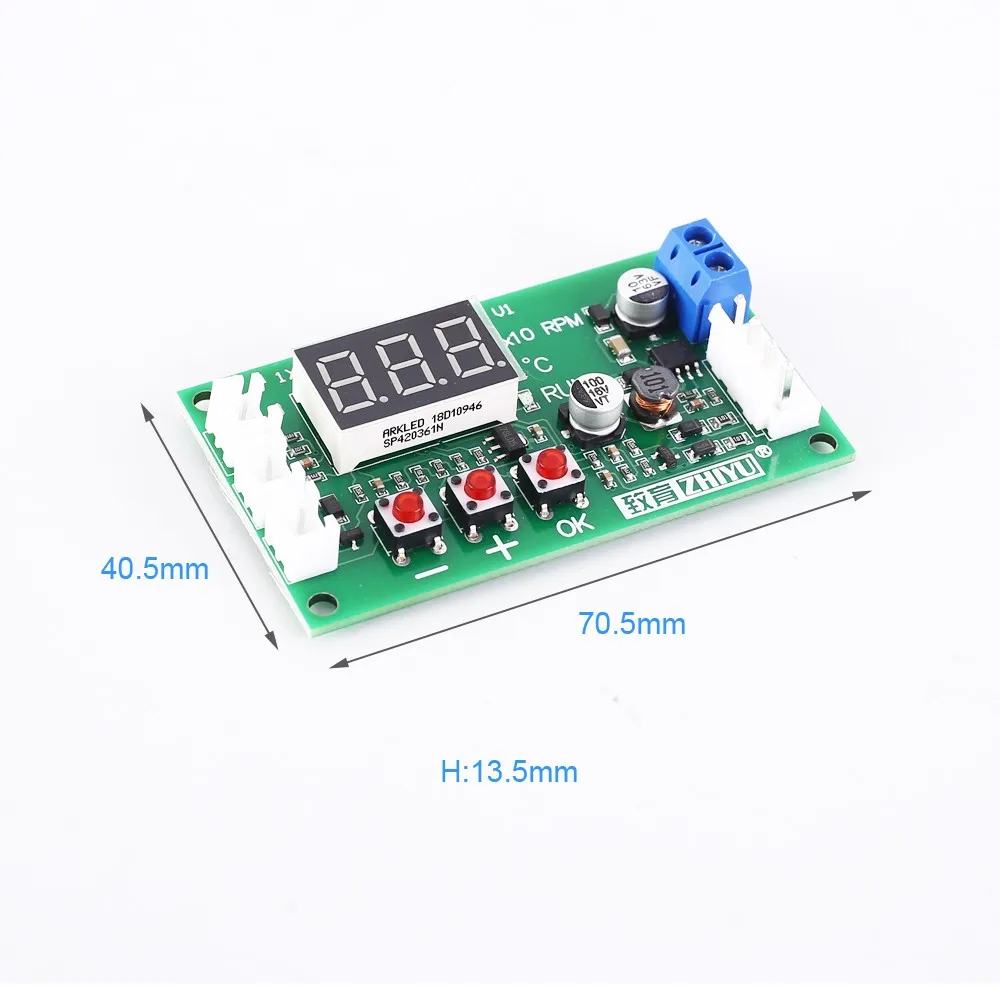

Постоянный ток 12В-48В 1-битный ШИМ-дисплей

1. Описание: Это 4-проводной контроллер температуры вентилятора PWM. Он используется для промышленных вентиляторов. 2. Особенности: 1>. Цифровой дисплей 2>. Поддержка четырехпроводного управления вентилятором EC 3>. Поддержка вентилятора при низкой температуре 4>. Широкая работа по напряжению 5>. Поддержка антипоследовательного вентилятора 6>. Поддержка четырехпроводного вентилятора EBM 3. Параметры: 1>. Название продукта: 4-проводной контроллер температуры вентилятора PWM 2>. Рабочее напряжение: 11 В ~ 55 В постоянного тока 3>. Рабочий ток: 0,1 А (макс.) 4>. Ток вентилятора: 5 А (макс.) 5>. Диапазон ШИМ: 5% ~ 100% или 0% 6>. Частота ШИМ: 20 кГц/2,5 кГц 7>. Амплитуда сигнала ШИМ: 10,5 В (без нагрузки) 8>. Диапазон измерения температуры:-9,9 ℃ ~ 99,9 ℃ 9>. Рабочая температура:-25 ℃ ~ 85 ℃ 10>. Рабочая влажность: 5% ~ 95% относительной влажности 11>. Длина датчика: 1 метр 12>. Размер: 70,5*40,5*13,5 мм 4. Примечание: 1>. Это в основном предназначено для промышленных любителей. 2>. Его интерфейс отличается от обычного на шасси вентилятора. Прямое отключение поддерживает только вентиляторы с функцией отключения сигнала (вентиляторы останавливаются после заземления линии управления скоростью). 3>. Если другие вентиляторы необходимо выключить, их можно вынудить отключить питание только через внешнее реле. 4>. 5. Введение интерфейса: 1>. Интерфейс питания: основной интерфейс ввода питания, который подает питание на плату управления и вентиляторы. 2>. Интерфейс вентилятора: выходной интерфейс вентилятора 3>. Интерфейс температурного зонда: Подключите параметры NTC-зонда 10K B = 3950. 4>. Порт сигнала тревоги (работа): выход высокого уровня при нормальной работе, выход низкого уровня при ненормальном положении вентилятора. 5>. Интерфейс реле (реле): интерфейс расширения. Управляет реле 9 В или 12 В, которое может использоваться для управления линией питания вентилятора. Когда управление вентилятором останавливается, реле открывается. 6. Описание кнопки: 1>.+ кнопка и кнопка: Переключите дисплей в рабочее состояние, увеличьте или Уменьшите значение во время настройки параметра (нажмите и удерживайте, чтобы быстро увеличить или уменьшить). 2>. Кнопка OK: 2,1>. В рабочем состоянии короткое нажатие, чтобы войти в собственные настройки вывода, диапазон составляет 5% ~ 100%, короткое нажатие еще раз, чтобы сохранить и выйти. 2,2>. В рабочем состоянии нажмите и удерживайте, чтобы войти в настройки температурных параметров. После ввода измените параметры, нажав кнопку + и кнопку-. Коротко нажмите кнопку OK, чтобы переключить настройки, и установите («*» обозначает цифру) температуру ускорения «L **» по очереди. Полная температура «H **», температура выключения» C ** ", короткое нажатие кнопки OK снова, чтобы сохранить и выйти из настройки. 2,3>. В выключенном состоянии нажмите и удерживайте кнопку OK, чтобы включить питание, пока устройство не войдет в настройки функции, измените его кнопкой + и кнопкой-коротко нажмите кнопку OK, чтобы переключить настройки, и установите выходную частоту ШИМ 20 кГц/2,5 кГц (на дисплее отображается «F20/F2.5») по очереди. Направление вывода ШИМ вперед/назад (на дисплее отображается" P1/P-1 ", короткое нажатие кнопки OK снова, чтобы сохранить и выйти. 7. Объяснение температурных параметров: 1>. Температура ускорения (на дисплее отображается номер «L **», «*»): диапазон 5 ℃ ~ 94 ℃. Когда температура поднимается и превышает эту температуру, ШИМ-выход начинает увеличиваться по мере повышения температуры. 2>. Температура полной скорости (на дисплее отображается «H **»): диапазон 10 ℃ ~ 99 ℃. Когда температура повышается или превышает эту температуру, ШИМ всегда выводит 100%, а вентилятор работает на полной скорости. 3>. Температура отключения (на дисплее отображается «C **»): температура отключения при низкой температуре. Диапазон 0 ℃ ~ 92 ℃. Если это значение установлено в> 0, включена функция отключения при низкой температуре. Когда температура ниже этой, выход отключается (сигнал ШИМ и расширенный релейный выход отключаются одновременно). Когда температура поднимается выше температуры ускорения в выключенном состоянии, Вентилятор перезагружается и меняет скорость с указанной температурой. Если температура отключения установлена на 0, функция отключения при низкой температуре отключена, а выходные интерфейсы ШИМ и расширенного реле всегда будут выводить сигнал. 4>. Разница между температурой ускорения и температурой полной скорости не должна быть ниже 5 ℃, а разница между температурой закрытия и температурой ускорения не должна быть ниже 2 ℃. Если значение нарушает вышеуказанную разницу температур при изменении параметров, программа автоматически настраивает два других параметра. 8. Показать Описание: 1>. «X10 об/мин»: скорость? ? Блок светильник. Горит светильник, на дисплее отображается скорость вентилятора, которая является значением после разделения скорости на 10.например, если дисплей 256, фактическая скорость вентилятора составляет 2560 об/мин (оборотов в минуту). 2>. «℃» светильник единицы температуры. Светильник горит, а дисплей показывает температуру, измеренную датчиком тока. 3>. «RUN»: индикатор работы вентилятора. Светильник, когда вентилятор работает, и гаснет, когда вентилятор выключен. Обратите внимание, что это состояние управления, а не фактическое состояние вентилятора. Если вентилятор выходит из строя, порт сигнала тревоги выводит низкий уровень во время работы (когда горит фара). 9 посылка: 1>.1 шт. 4-проводной контроллер температуры вентилятора PWM 2>.1 шт. датчик температуры NTC.
