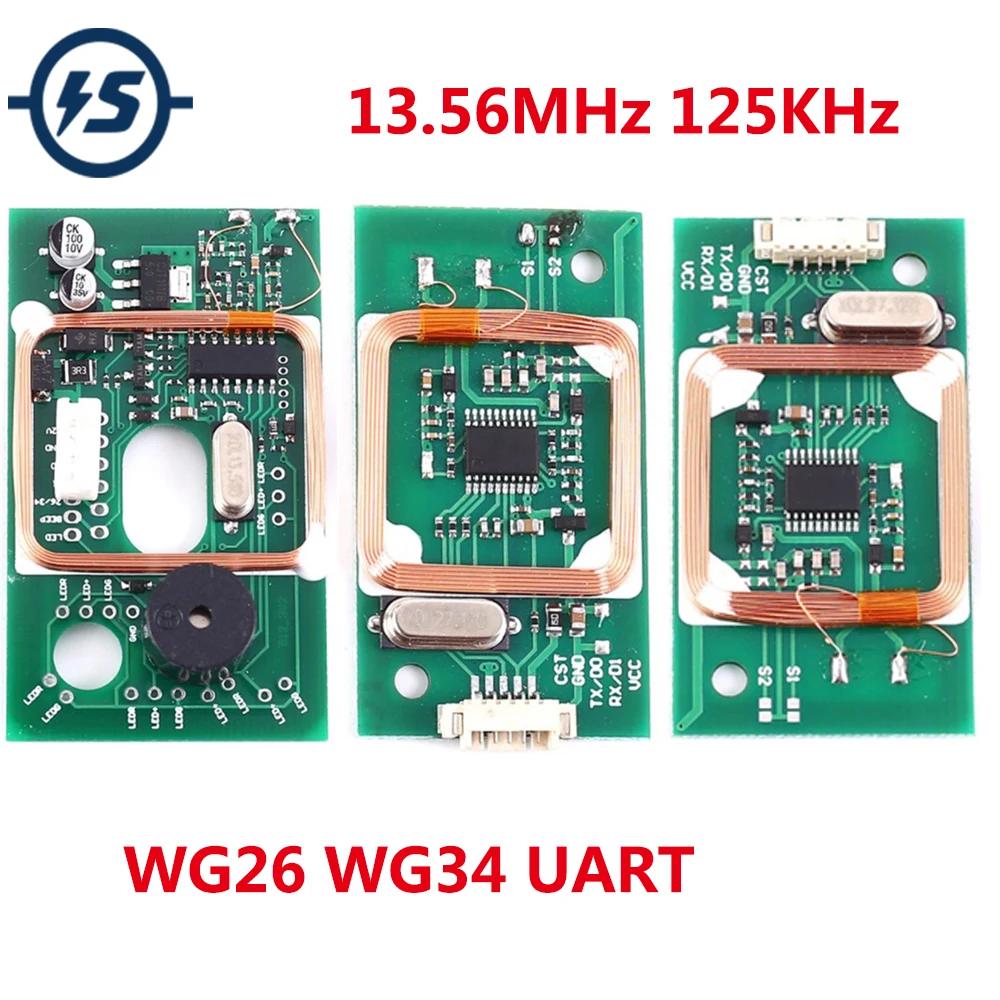

Модуль беспроводного Считывателя RFID 13 56 МГц 125 кГц двухчастотный Wiegand WG26 WG34/UART ID IC

Модуль беспроводного Считывателя RFID 13 56 МГц 125 кГц двухчастотный Wiegand WG26 WG34/UART ID IC

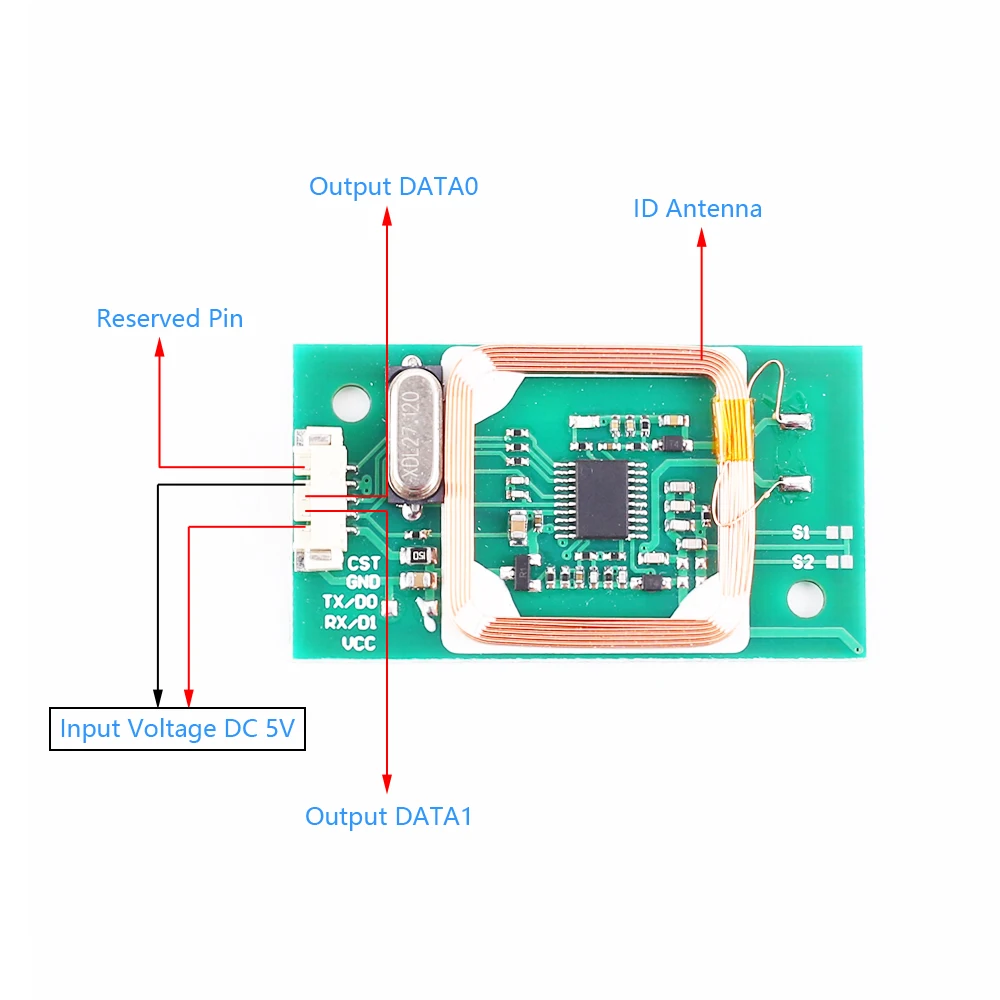

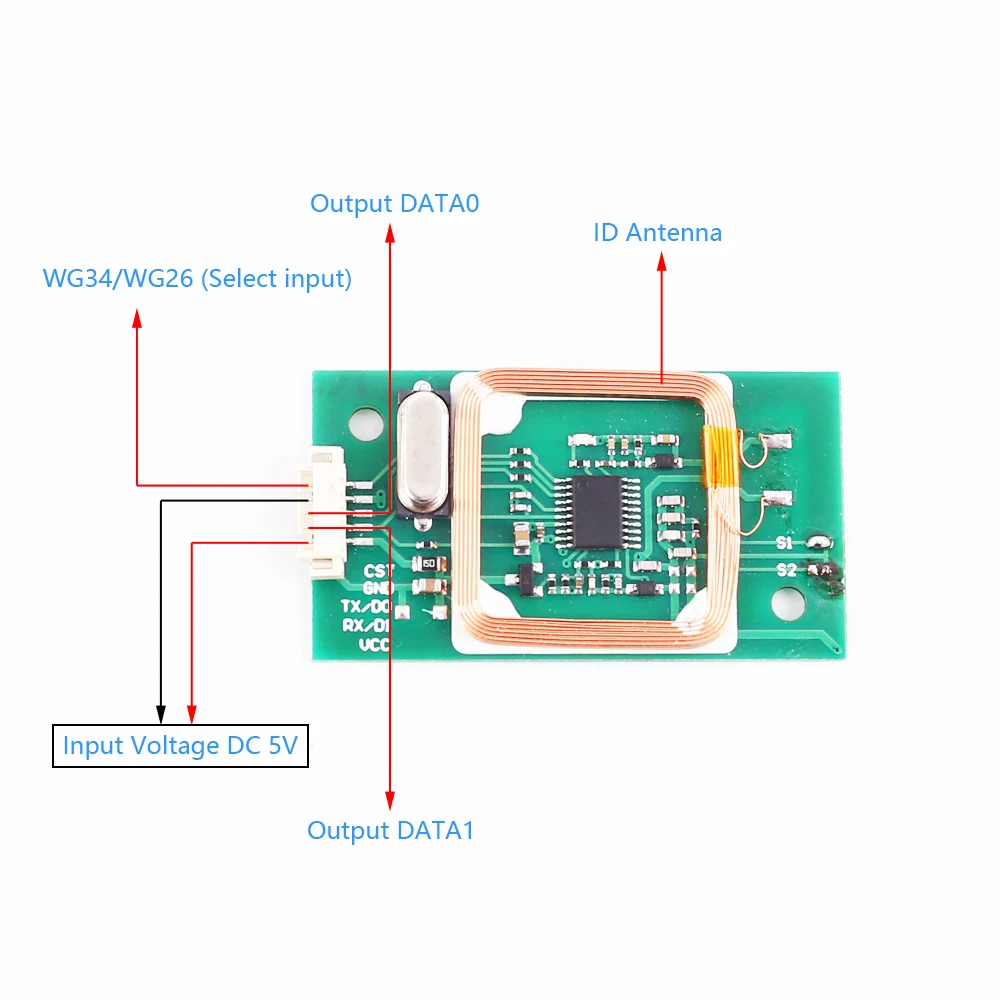

5V + Wiegand

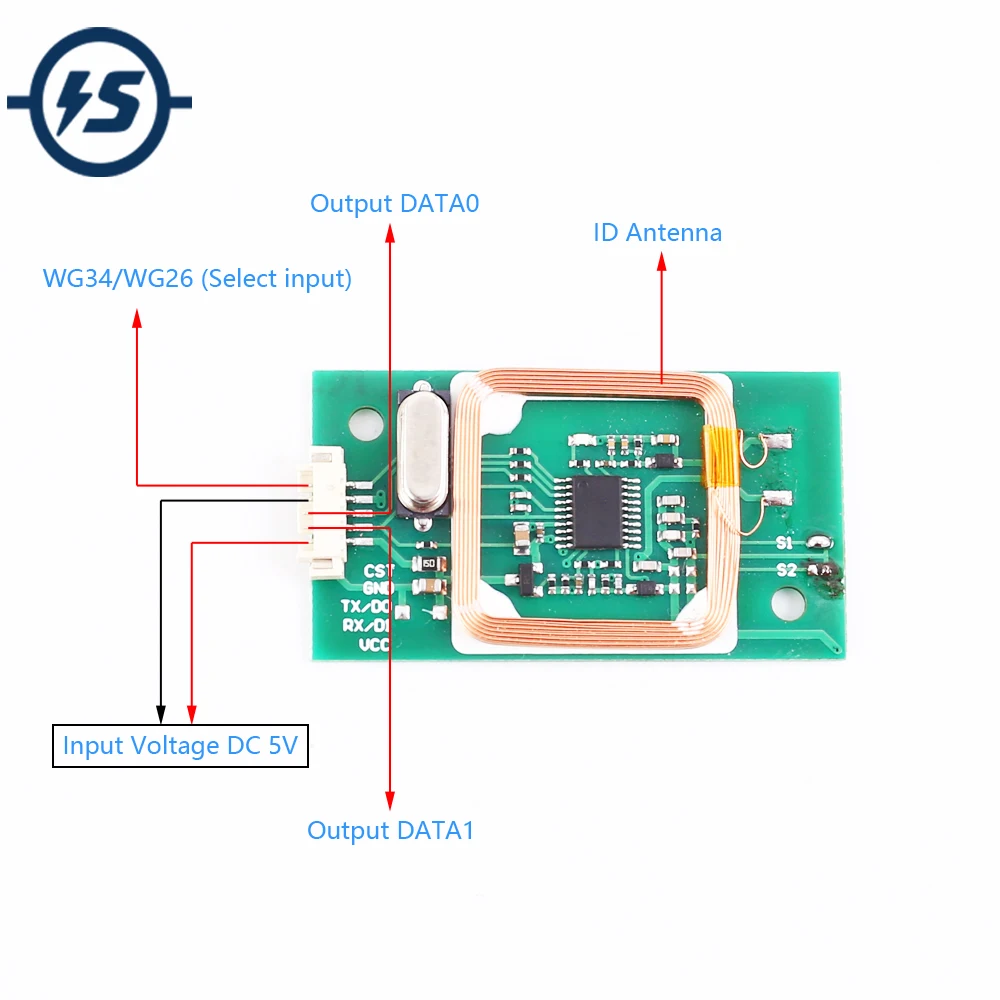

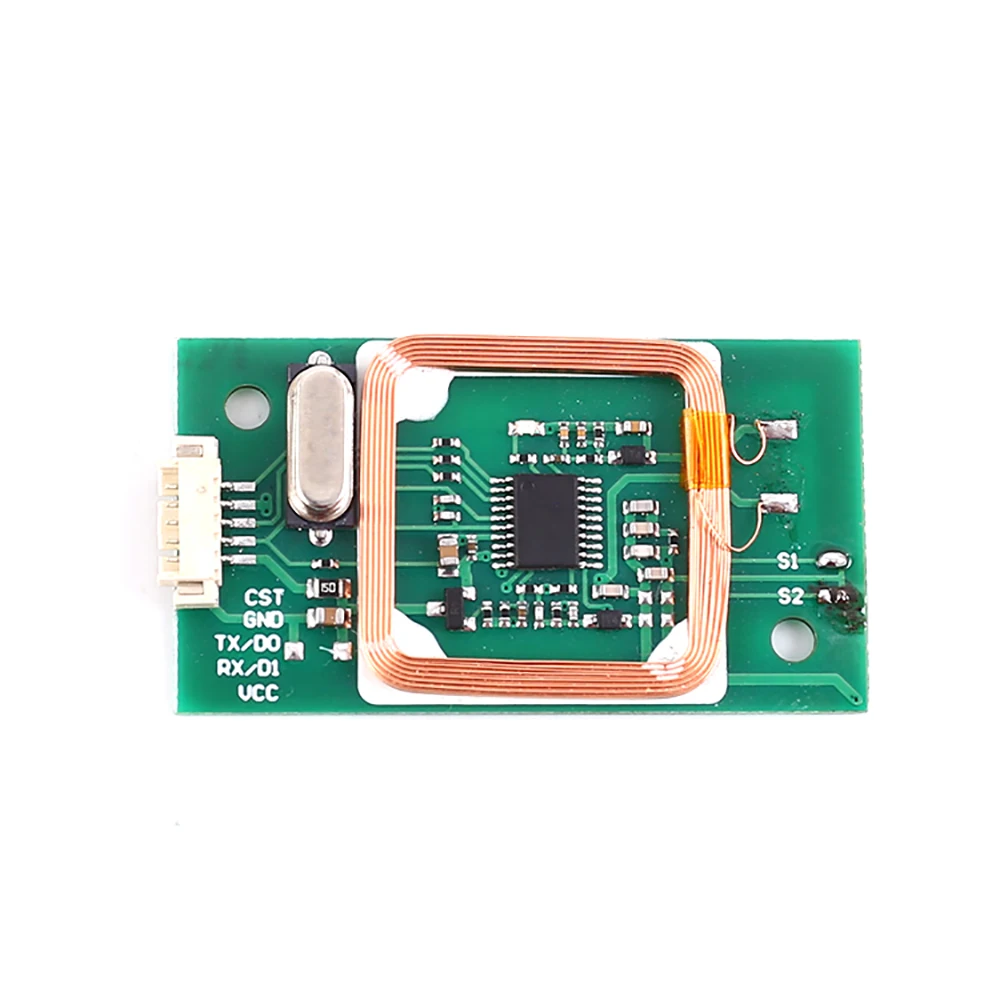

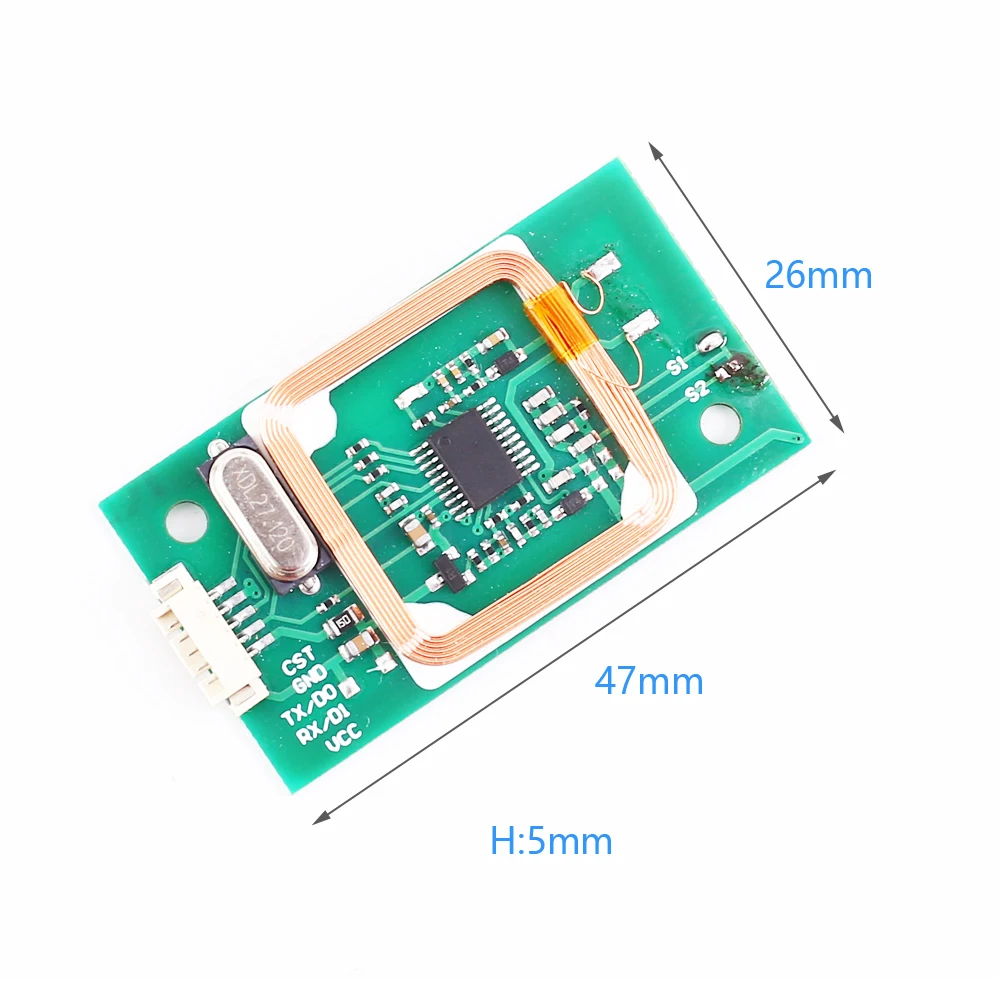

1. Описание: Это двухчастотный модуль чтения карт IC + ID. Он объединяет высокопроизводительный кардридер RF-схему и антенну, заменяя Протокол вывода данных Wiegand. 2. Особенности: 1>. Двойной формат Wigan 2>. Поддержка двухчастотной RFID-карты 3>. Поддержка ID + IC-Карты 3. Описание: 1>. Название продукта: двухчастотный модуль чтения карт IC + ID 2>. Рабочее напряжение: 5 В постоянного тока 3>. Рабочий ток: 40 мА 4>. Поддержка чтения: считывание карт 125 кГц и 13,56 МГц 5>. Интерфейс: Wiegand 6>. Рабочая температура:-35 ℃ ~ 85 ℃ 7>. Рабочая влажность: 5% ~ 95% относительной влажности 8>. Размер: 47*26*5 мм 4. Интерфейс Wiegand ввод на выходе: 1>. При обнаружении карты серийный номер карты будет выведен через две линии передачи данных Data0 и Data1. 2>.Data0 и Data1-это Высокая Замена без выхода данных. 3>. Бит данных 0 производит конкатенацию шириной 400 МКС на линии Data0. 4>. Бит данных 1 производит конкатенацию шириной 400 МКС на линии data1. 5>. Длина каждого бит данных составляет 2400 МКС. 6>. Каждая карта Mifare имеет серийный номер 4 байта, и мы выдаем последние три байта. 7>. Первые 12 цифр четности добавляются спереди, а последние 12 нечетных цифр четности добавляются сзади для всего 26 бит данных. 8>. Например: номер карты: 6B 3D 12 D6 Выходные данные: 3D 12 D6 5. Применимо: 1>. Модуль считывания отпечатков пальцев 2>. Контроль доступа карта интеркома модуль считывания 6 посылка: 1>.1 шт. IC + ID двухчастотный модуль чтения карт 2>.1 шт. провод

5В UART

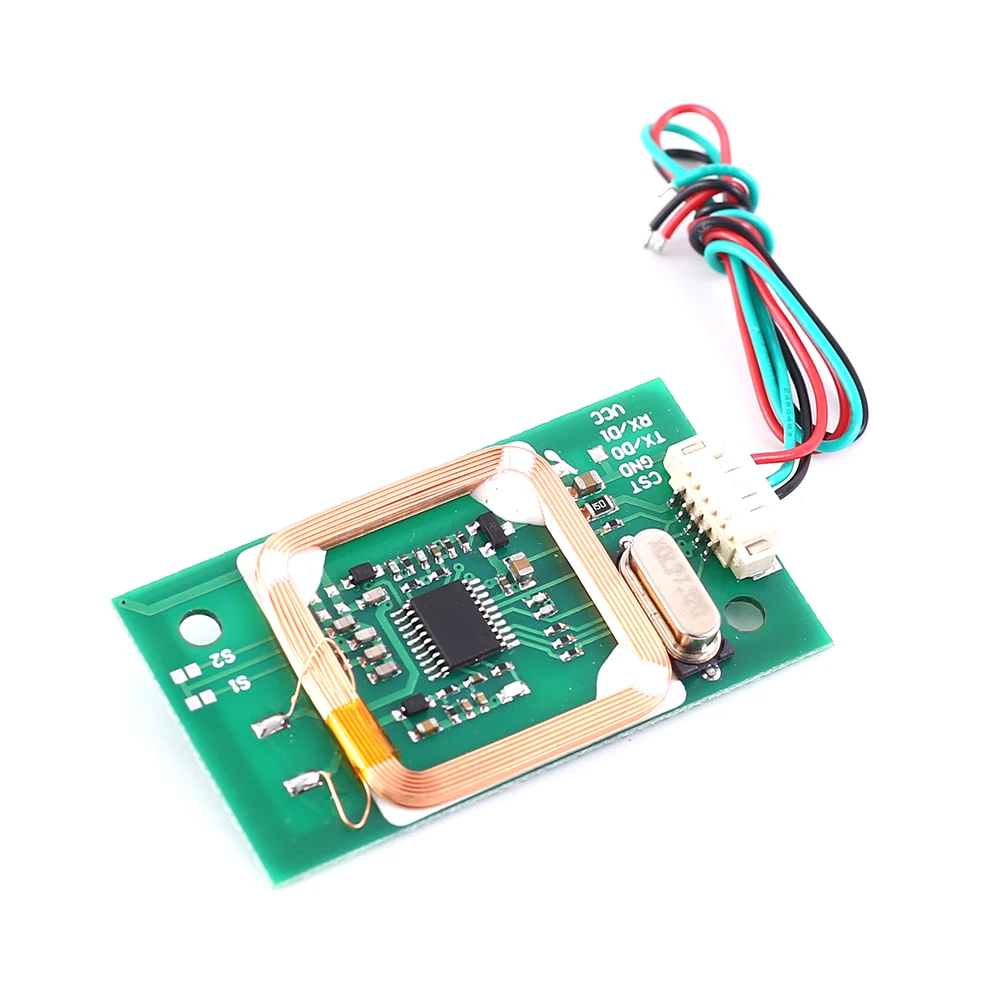

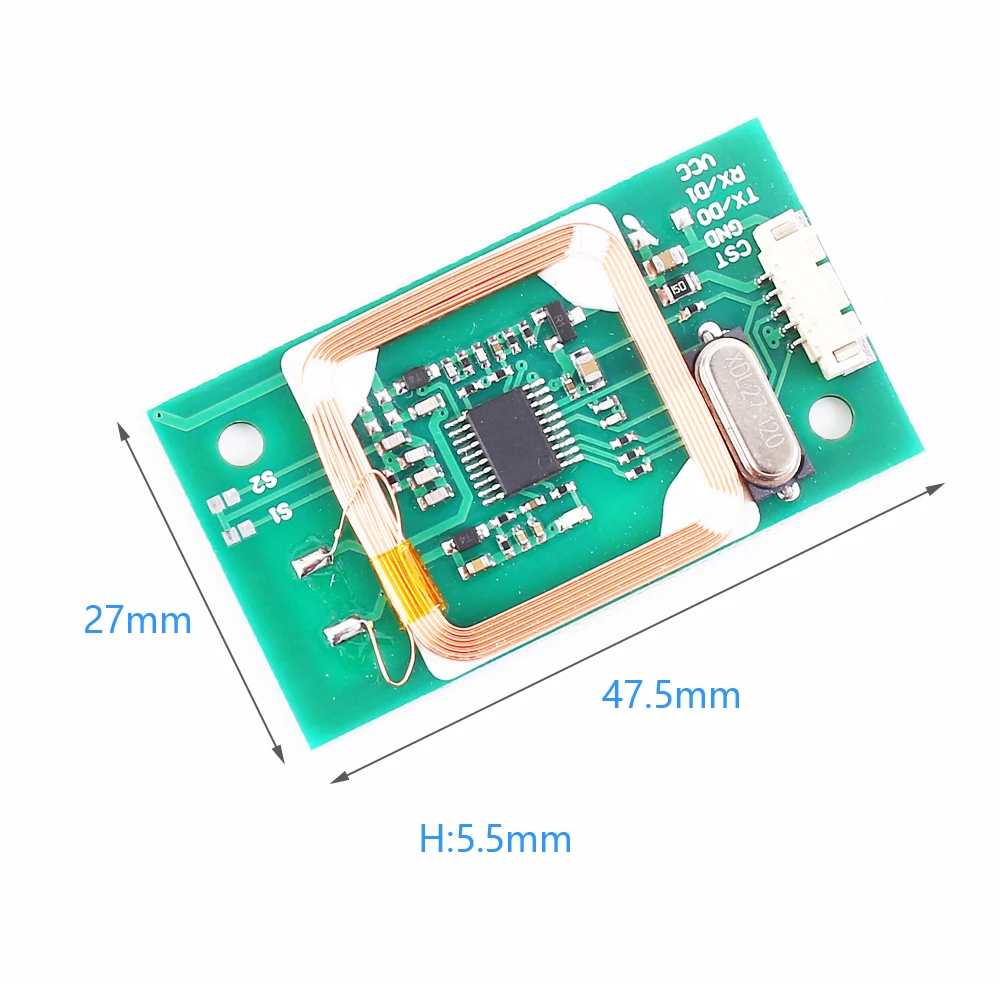

1. Описание: Это двухчастотный модуль чтения карт IC + ID. Он объединяет высокопроизводительный кардридер RF-схему и антенну, заменяя Протокол вывода данных UART. 2. Особенности: 1>. Выход формата UART 2>. Поддержка двухчастотной RFID-карты 3>. Поддержка ID + IC-Карты 3. Описание: 1>. Название продукта: двухчастотный модуль чтения карт IC + ID 2>. Рабочее напряжение: 5 В постоянного тока 3>. Рабочий ток: 40 мА 4>. Поддержка чтения: считывание карт 125 кГц и 13,56 МГц 5>. Интерфейс: UART 6>. Рабочая температура:-35 ℃ ~ 85 ℃ 7>. Рабочая влажность: 5% ~ 95% относительной влажности 8>. Размер: 47,5*27*5,5 мм 4. Выход интерфейса Uart: 1>. Скорость передачи: 9600 2>. Заголовок данных: 0x02 3>. Длина: 0x09 4>. Тип карты: 0x01 5>. Данные номера карты: SN0 ~ SN3 6>. Проверка BCC: XOR работа других данных, кроме головки и хвоста данных 7>. Конец данных: 0x03 8>. Типы карт: 0x02 EM4100/0x01 MIFARE 1K 9>. Например: данные, полученные серийным инструментом 02 09 02 04 2E 53 82 F0 03 1,1>. Первый байт 0x02 указывает на начало данных. 1,2>. Второй байт 0x09 указывает, что вся длина данных составляет 9 байт, включая начало и конец данных. 1,3>. Третий байт 0x02 указывает на то, что тип карты-EM4100. 1,4>. 4-7 байтов (0x04 0x2E 0x53 0x82) эти 4 байта представляют считываемый номер карты. 1,5>. 8-й байт 0xF0 указывает на проверку BCC От 2-го байта до 8-го байта. 1,6>. 9-й байт 0x03 указывает на конец данных. 5. Применимо: 1>. Модуль считывания отпечатков пальцев 2>. Контроль доступа карта интеркома модуль считывания 6 посылка: 1>.1 шт. модуль чтения двухчастотных карт IC + ID

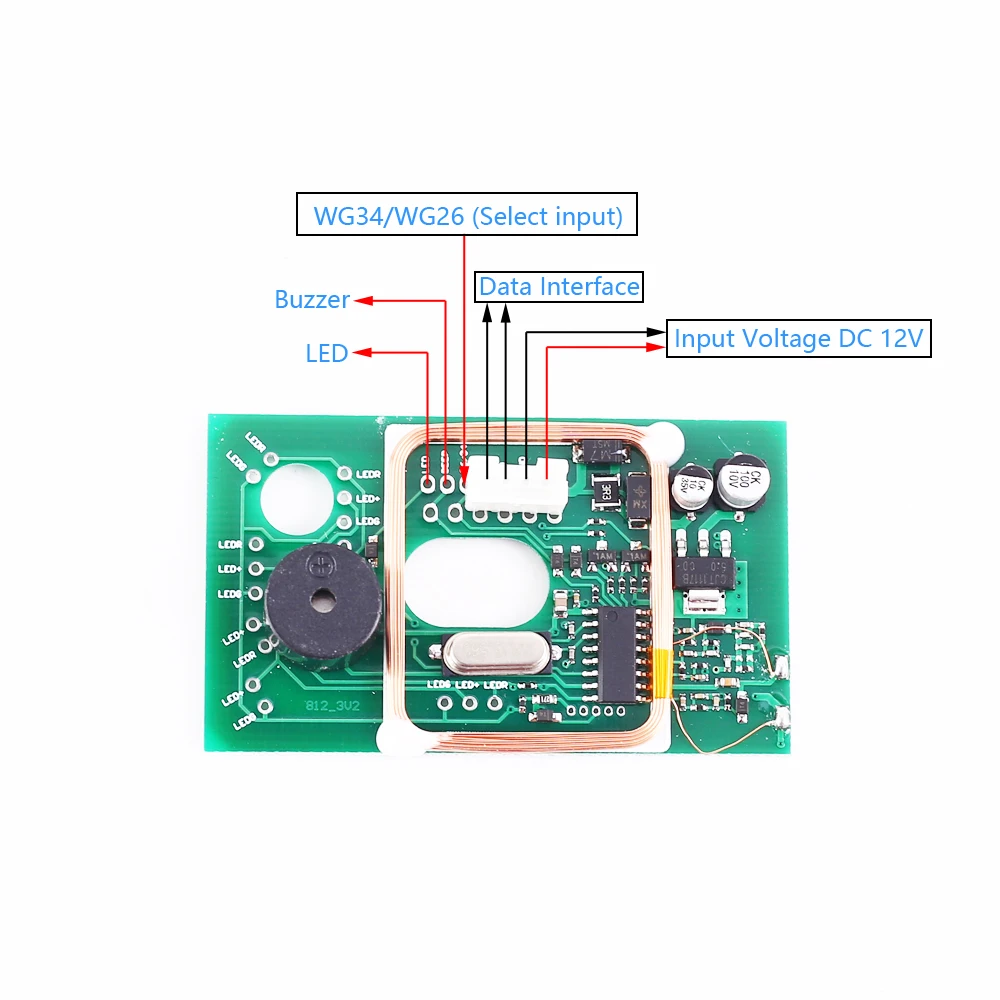

12 В Wiegand

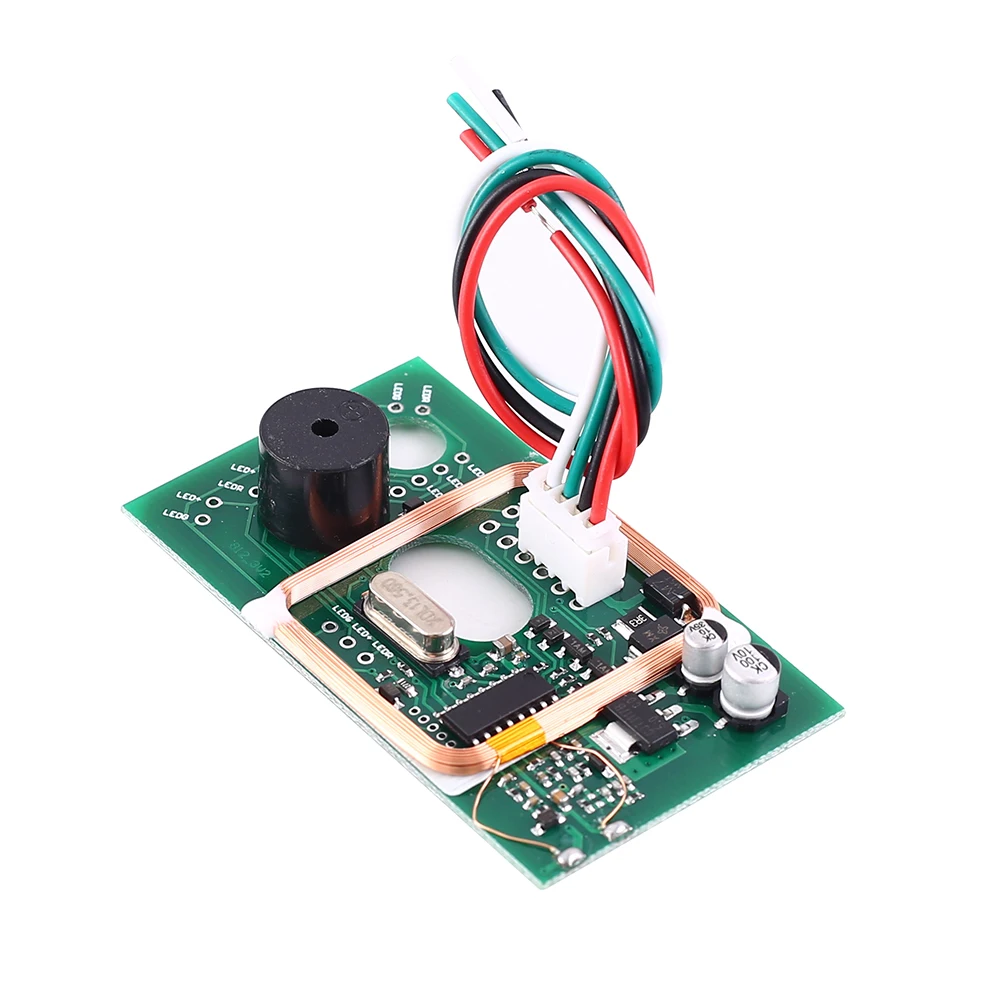

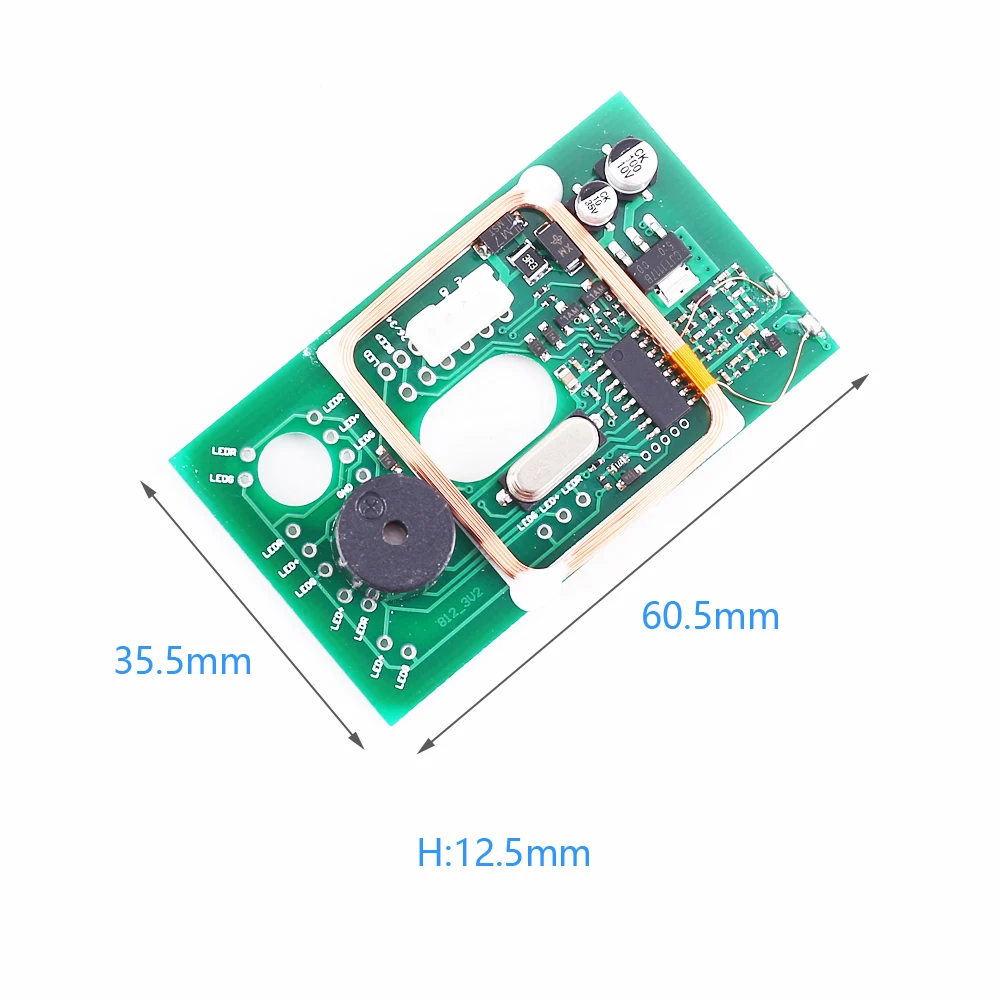

1. Описание: Это двухчастотный модуль чтения карт ID + IC. Он имеет функцию чтения карт и без функции контроля доступа. 2. Особенности: 1>. Двойной формат Wigan 2>. Поддержка ID + IC-Карты 3>. Поддержка двухчастотной RFID-карты 4>. Звуковой сигнал 5>. Чувствительность чтения 6>. Металлическое сопротивление 7>. С неправильной защитой проводки 3. Описание: 1>. Название продукта: модуль чтения карт с двумя частотами ID + IC 2>. Рабочее напряжение: 12 В постоянного тока 3>. Протокол связи: Wg26/WG34 4>. Рабочая температура:-40 ℃ ~ 85 ℃ 5>. Рабочая влажность: 5% ~ 95% относительной влажности 6>. Размер: 60,5*35,5*12,5 мм 4 посылка: 1>.1 шт ID + IC двухчастотный модуль чтения карт 2>.1 шт. провод
