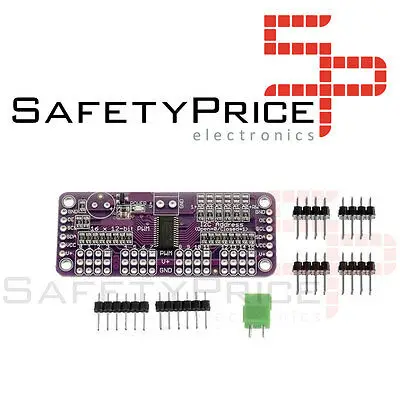

PCA9685 16-канальный 12 бит ШИМ Серводвигатель I2C интерфейс Arduino Raspberry | Электронные

PCA9685 16-канальный 12 бит ШИМ Серводвигатель I2C интерфейс Arduino Raspberry | Электронные

Вообразите, что вы хотите создать робота крутым, например, ходунки hexapod, или, возможно, работать с искусством со многими движущимися частями, или, может быть, вы хотите обращаться с большим количеством светодиодов с PWM выходной точностью, но...! Понимает, что его микроконтроллер имеет ограниченное количество выходов PWM! Теперь это?

Использование только двух штифтов, контрольный пункт 16 ШИМ обеспечивает свободную работу. Даже может цепь daisy до 62 выходов для контроля до 992 выходов PWM

Особенности:

• Это Контроллер ШИМ i2c, управляемый встроенными часами. Это означает, что в отличие от семейного TLC5940, не нужно отправлять непрерывный сигнал, связывающий ваш микроконтроллер, его работа полностью бесплатна!

• Поддерживает 5 В, это означает, что вы можете работать с микроконтроллером 3,3V и следить за безопасностью до 6V выходов (это хорошо, когда вы хотите контрольные белые светодиоды или синий с напряжением 3,4 + и далее)

• Выбор 6 адресов, чтобы вы могли подключить до 62 из них к одной шине i2c, до 992 выходов-это для множества сервоприводов или светодиодов

• Регулируемая Частота ШИМ до 1,6 кГц

• 12-битное разрешение для каждого выхода-для сервопривода, что означает разрешение 4us до 60Гц

• Выход настраиваемый push-pull или open-drain

• Выход Enabl Pin для быстрого отключения всех выходов

• Клеммная колодка для ввода питания (или может использоваться со слотами 0,1 дюйма)

• Защита от обратной полярности на блоке входного терминала

• Светодиодный зеленый цвет

• Разъемы 3 контакта в 4 группы, так что вы можете подключить 16 servo Eleven (вилки сервопривода немного больше 0,1 дюйма в ширину, так что может быть сложен только 4 в сторону каждого в 0,1 дюйма

• Конструкция "цепная цепь"

• Чтобы разместить большой конденсатор на линии V + (в чехол, который вам нужен)

• Резисторы 330 Ом во всех линиях выхода для их защиты, и для вас светодиодный

• Сварка мостов для выбора 6-контактного адреса
