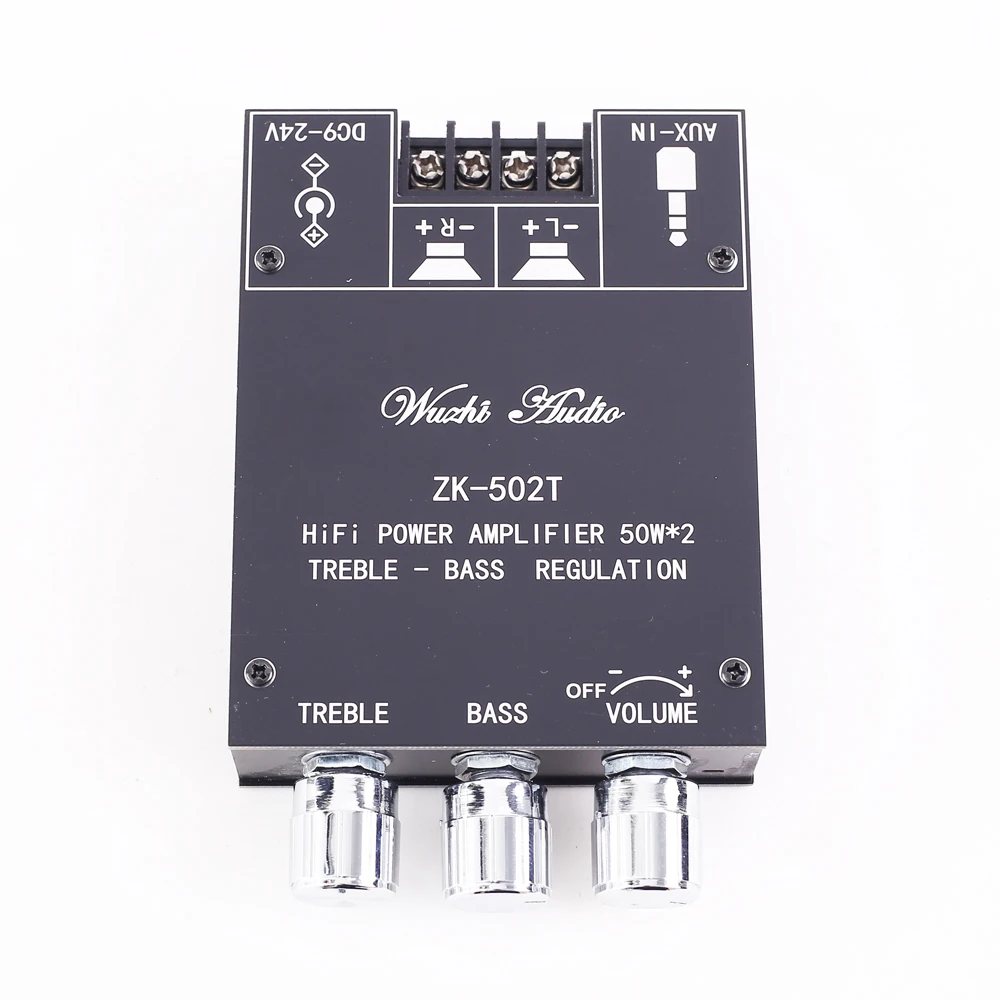

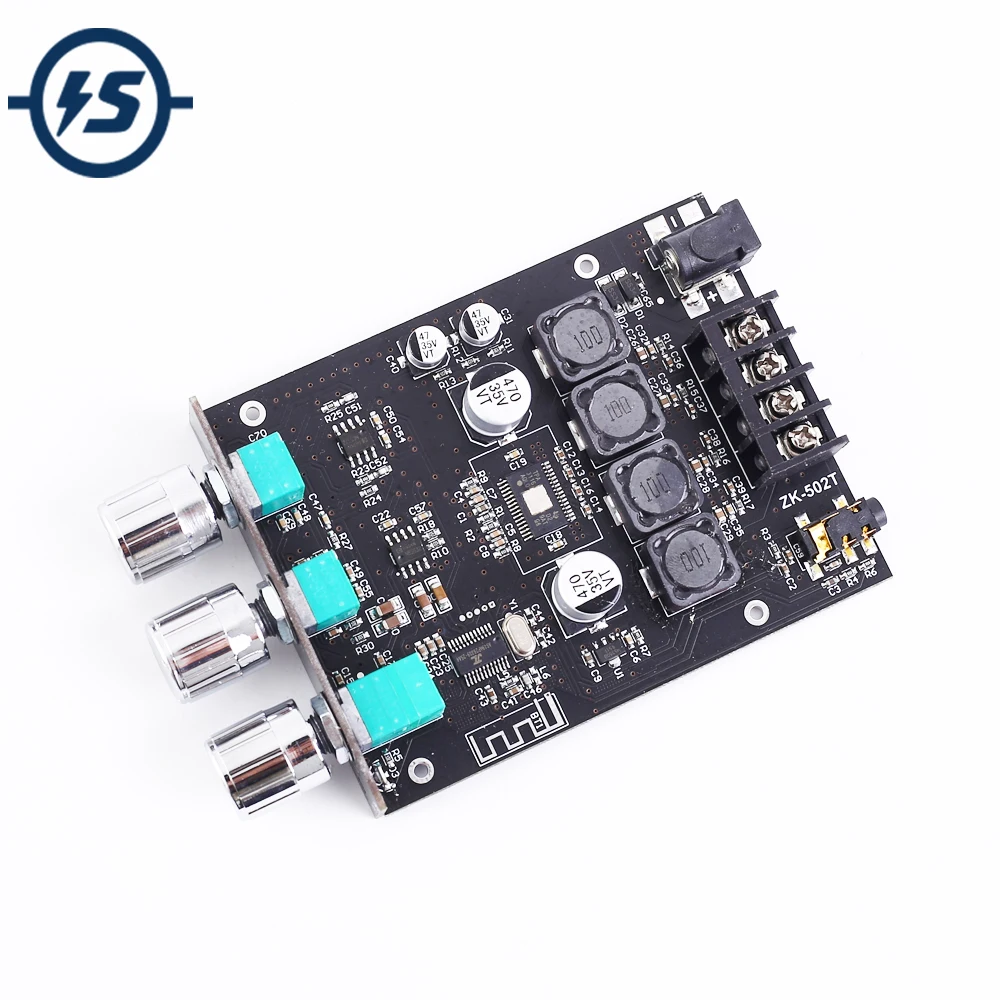

ZK-502T 50 Вт * 2 Беспроводной аудио модуль Bluetooth

1. Описание:

ZK-502T-это высокомощный ВЧ/бас регулируемые стерео аудио модуль Bluetooth. С двойным каналом выход аудиосигнала. Встроенный модуль усилителя таким образом можно подключить к портативному ЗУ громкоговоритель напрямую. Он обеспечивает прием музыки через Bluetooth и аудиовход AUX. Идеально подходит для беспроводных bluetooth-колонок и транспондеров «сделай сам».

2. Особенности:

1>. Регулировка высоких частот/басов

2>. Диапазон рабочего напряжения, ширина

3>. Подходит для нескольких динамиков

4>. Регулировка ручки

5>. Функция поддержки потенциометра

6>. Поддержка защиты от короткого замыкания

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от пониженного напряжения

9>. Поддержка защиты от перегрева

10>. Автоматическое распознавание постоянного тока

11>. Двойной стереозвук

12>. Поддержка AUX аудио входа

13>. Встроенный фильтрующий конденсатор

3. Параметры:

1>. Название продукта: ZK-502T ВЧ/бас Регулируемый Bluetooth модуль усилителя

2>. Модель: ZK-502T

3> Рабочее напряжение: постоянный ток 9-27 в

4> Рабочий ток:>2 А

5>. Дальность связи: 10 м (макс.)

6>. Канал: двухканальный стереозвук

7> Выходное сопротивление: 4 Ом ~ 8 Ом

8>. Спикер: 15 Вт ~ 100 Вт

9>.Bluetooth:BLE 5,0

10>. IC контроллера: TPA3116D2

11>.SNR:>90 дБ

12>. Тип аудиовхода: Bluetooth/AUX

12>. Выходная мощность:

12,1>. Выход мощность 15 Вт * 2 на 12V 8ohm

12,2>. Выход мощность 30 Вт * 2 на 12V 4ohm

12,3>. Выход мощность 20 Вт * 2 на 19V 8ohm

12,4>. Выход мощность 40 Вт * 2 на 19V 4ohm

12,5>. Выход мощность 30 Вт * 2 на 24V 8ohm

12,6>. Выход мощности 50 Вт * 2 на 24V 4ohm

13>. Рабочая температура:-40 ℃ ~ 85 ℃

14> Рабочая влажность: 0% ~ 95% RH

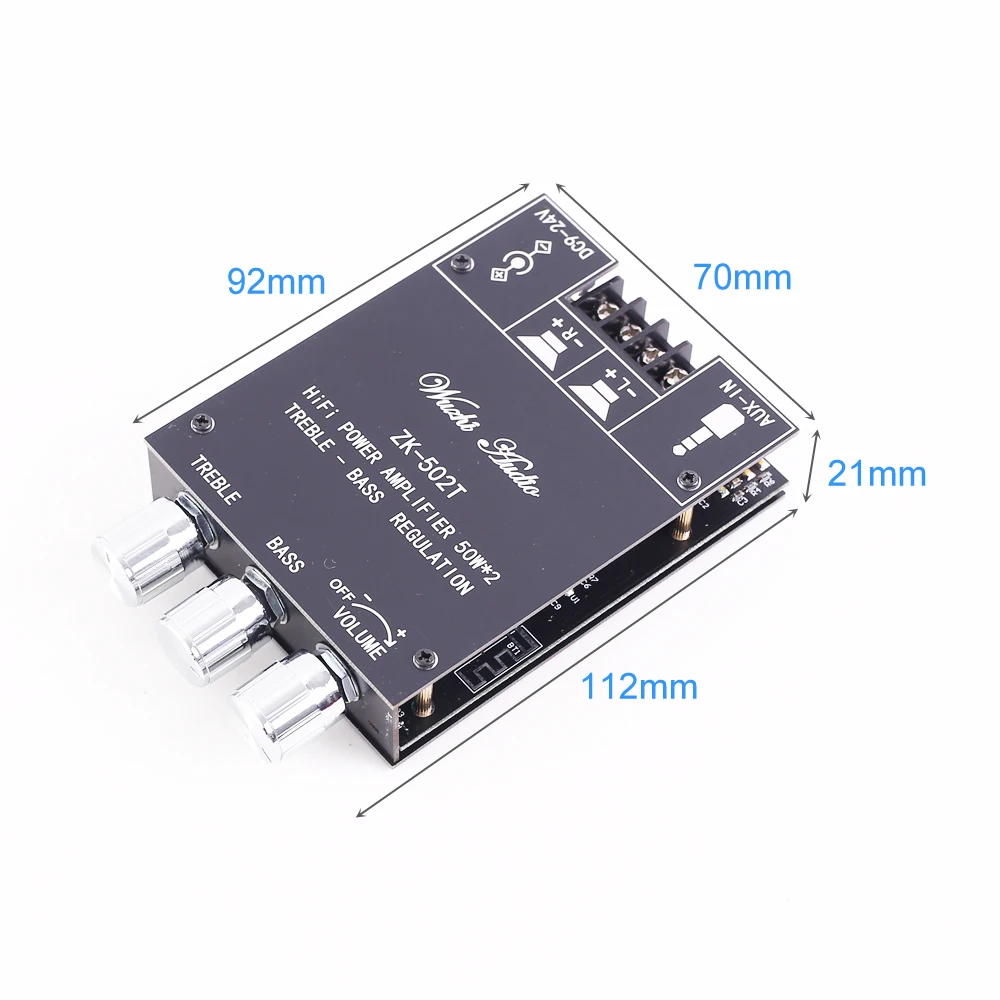

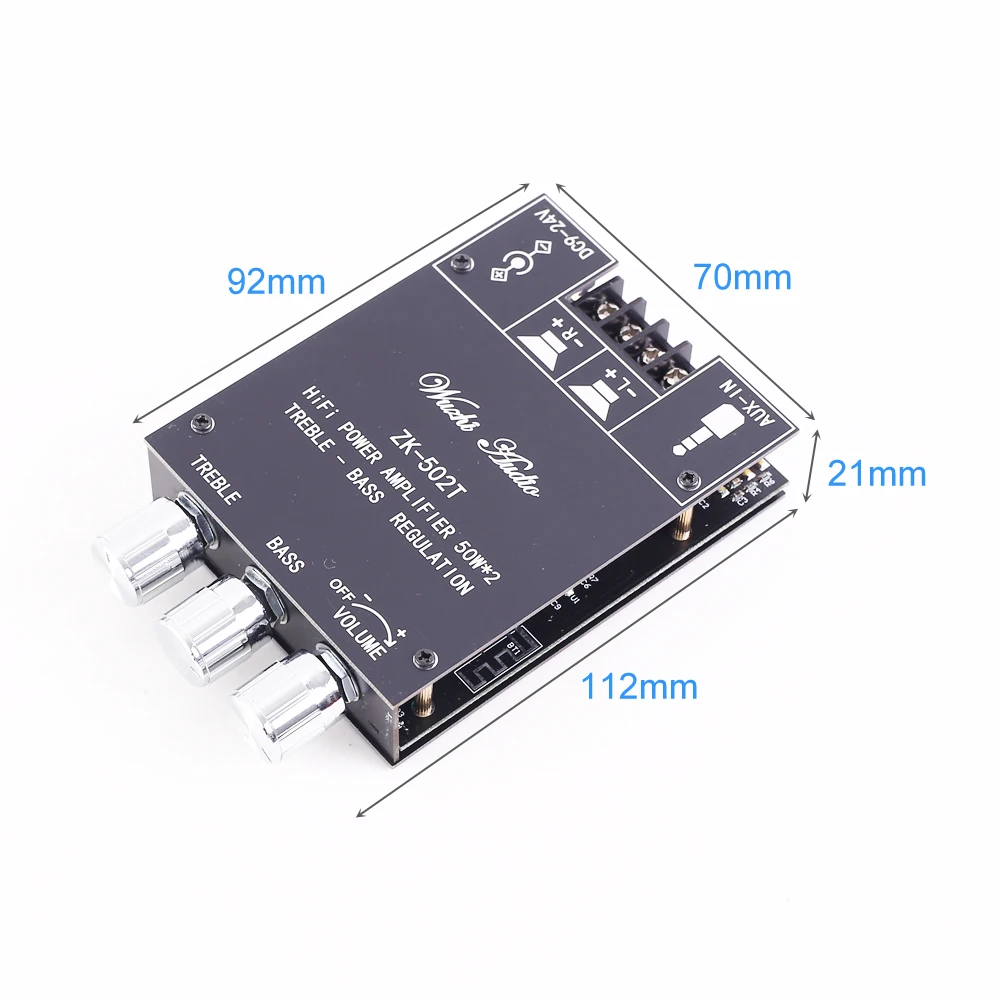

15>. Размер модуля (установлен):112*70*21 мм

4. Используйте следующие действия:

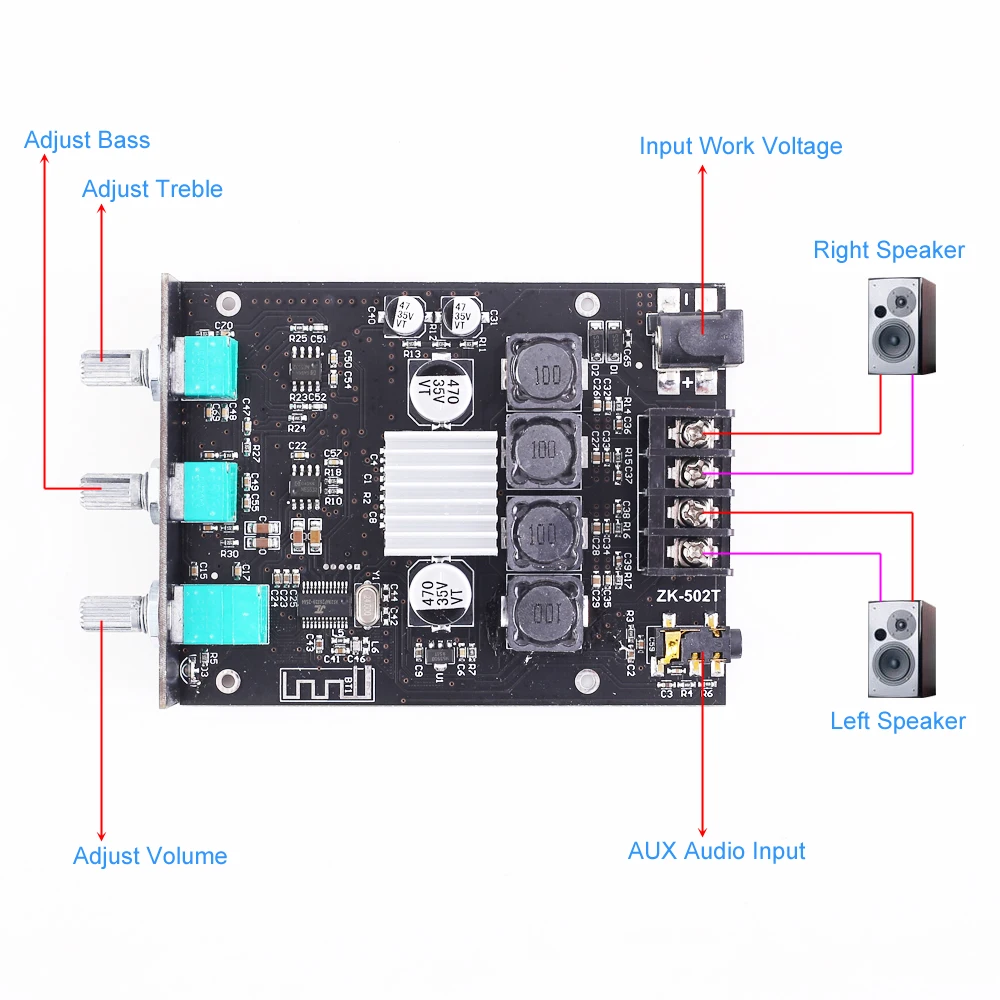

1>. Выберите правильный динамик и подключите, как показано на диаграмме проводки.

2>. Подключите правый источник питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль входит в режим сопряжения. А затем голосовое оповещение, и это означает, что модуль ждёт сопряжения.

3>. Включите Bluetooth на телефоне.

4>. Выберите Bluetooth-устройство BT-wuzhie в списке Bluetooth-устройств.

5>. Светодиодный индикатор будет продолжать включаться, и это означает, что модуль успешно подключен и ждёт воспроизведения.

6>. Модуль воспроизводит музыку после выбора музыки на телефоне. Светодиодный индикатор будет медленно мигать.

7>. Увеличивайте громкость, поворачивая правый потенциометр по громкости.

8>. Уменьшить громкость, поворачивая левый потенциометр по громкости.

9>. Нажмите потенциометр громкости, чтобы воспроизвести или приостановить воспроизведение музыки.

10>. Регулировка высоких частот/басов двумя другими потенциометрами.

11>. Модуль будет говорить с подсказкой, если будет отключен.

5. Применение:

1>. Модифицированный динамик

2>. Усилитель оборудования

3>. Легковом автомобиле Bluetooth устройства

6. Примечание:

1>. Плата усилителя мощности должна быть максимально далеко от сигнала Wi-Fi (роутера), избегайте помех сигнала.

2>. Рекомендуемое напряжение питания, постоянный ток 9 ~ 27 в. Модуль будет поврежден, если Входное напряжение будет более 27 в.

3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

4>. Пожалуйста, прочитайте руководство и описание перед использованием.

7. Часто задать вопросы:

1>. Как выбрать источника питания адаптер?

Q: источника питания модуля является очень важным. Пользователь должен обращать достаточно внимания на источник питания. В противном случае это может не работать должным образом.

Чем выше напряжение, тем выше ток, тем выше выходная мощность. Лучше подключить динамик 3 ~ 4in, если у пользователя есть только адаптер питания 12 в 1 А. При подключении динамика 8 ~ 10 дюймов, если у пользователя есть адаптер питания, который превышает 19 в, 5 А, проблем не возникает.

Если напряжение вязкость полимера слишком мала, звук будет искажаться после усилению звука.

Если ток слишком маленький, динамик не может быть подключен к работе, и динамик вытянет низкое напряжение, что приведет к аномальной эксплуатации или плохого качества звука.

Рекомендуется использовать блок питания 18 в/19 в/24 В с током выше 5 А.

Установка громкости по максимуму может быть искажена, что влияет на качество звука, если вход адаптера малой мощности, например, адаптер 9 В/12 В или 1 А/2 А.

2>. Как выбрать динамик?

В: часто используемые колонки, как правило, 4 Ом ~ 8 ом. Динамик не нужно различать положительную и отрицительную полярность.

Также может работать надлежащим образом, если динамик имеет низкую мощность, например, 20 Вт ~ 50 Вт. Но для предотвращения повреждения динамика необходимо подключить к адаптеру низкого заряда, например, менее 15 В.

Пользователь не должен беспокоиться о том, что колонка выгорит, Если подключиться к динамику 100 Вт ~ 200 Вт. Модуль может подключаться 12 В ~ 24 В. Чем выше выбранное напряжение, тем выше звук или мощность, которые могут быть выходными.

Мощность динамика не может превышать 200 Вт, в противном случае это влияет на качество звука.

3>. Как выбрать режим аудиовхода Bluetooth или AUX?

В: режим Bluetooth имеет первоклассное значение по сравнению с режимом AUX. Используйте режим r, требующий отключения Bluetooth, если используется AUX в качестве входного видеосигнала.

4>. Почему объем работает нормально, когда объем маленький, и есть мутность после увеличения объема?

В: искажение звука. Пожалуйста, замените блок питания адаптера с более высоким уровнем напряжения.

5>. Почему громкость обычно работает, когда объем маленький, и есть пауза после увеличения громкости?

Вопрос: входная мощность является недостаточно. Пожалуйста, изменить блок питания адаптера с более высоким уровнем напряжения.

Источник питания сам по себе неограниченная защита от отключения питания. Пожалуйста, замените адаптер питания match.

Питание источника питания слишком велико, поэтому, пожалуйста, уменьшайте мощность входного питания.

Плата усилителя мощности сильно нагревается, что обеспечивает защиту от перегрева, поэтому, пожалуйста, увеличьте радиатор.

6>. Как регулировать высокие частоты/басы?

Потенциометр средних басов используется для управления басами. Поверните вправо, чтобы улучшить басы. Поверните налево, чтобы ослабить басы. Когда потенциометр находится в среднем положении, Басы не усилены или не ослаблены.

Для управления тройным потенциометром используется левый тройной потенциометр. Поверните вправо, чтобы улучшить высокие частоты. Поверните налево, чтобы ослабить высокие частоты. Когда потенциометр находится в среднем положении, тройник не улучшен или не ослаблен.

Обратите внимание на настройку высоких и низких басов: когда высокие частоты или басы настраиваются справа, чтобы приблизиться к максимуму, если звук искажен, Это означает, что усиление настройки высоких частот или басов слишком велико. Необходимо повернуть тройной или басовый потенциометр влево, чтобы уменьшить коэффициент усиления или повернуть потенциометр громкости налево, чтобы уменьшить общий объем.

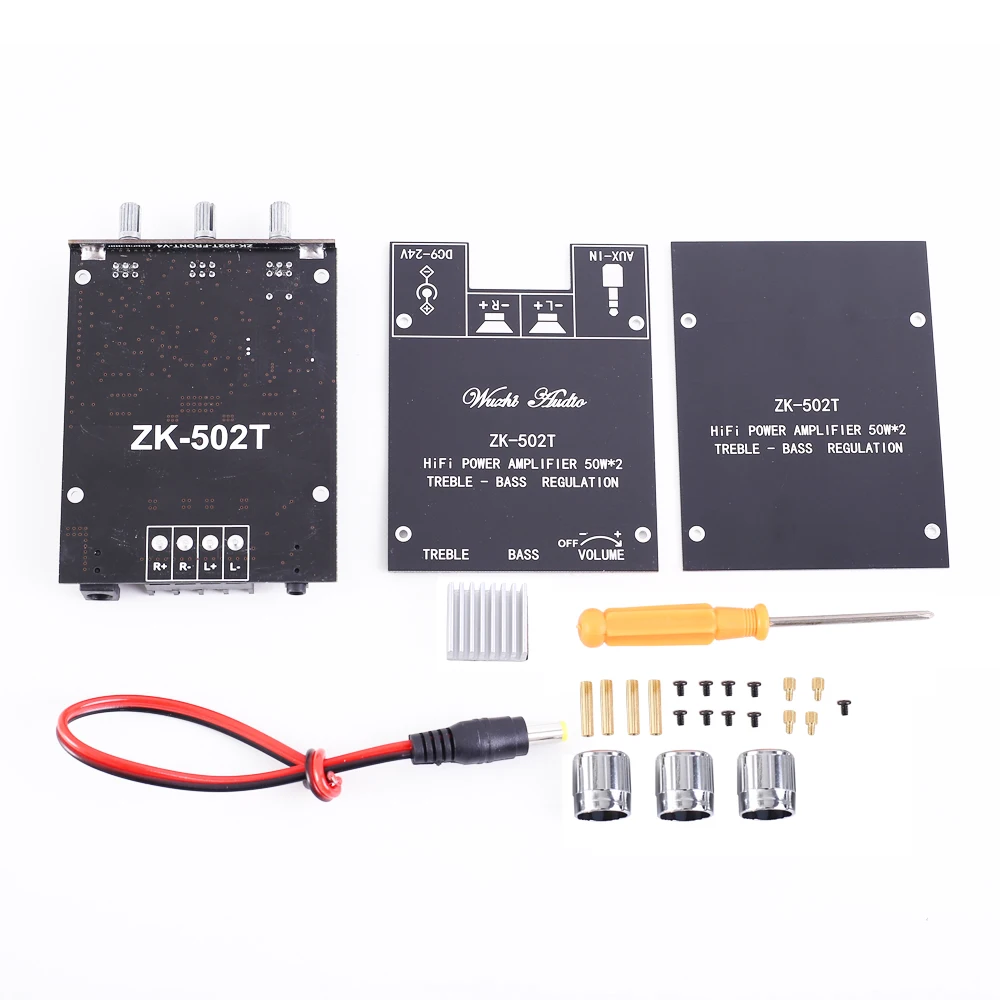

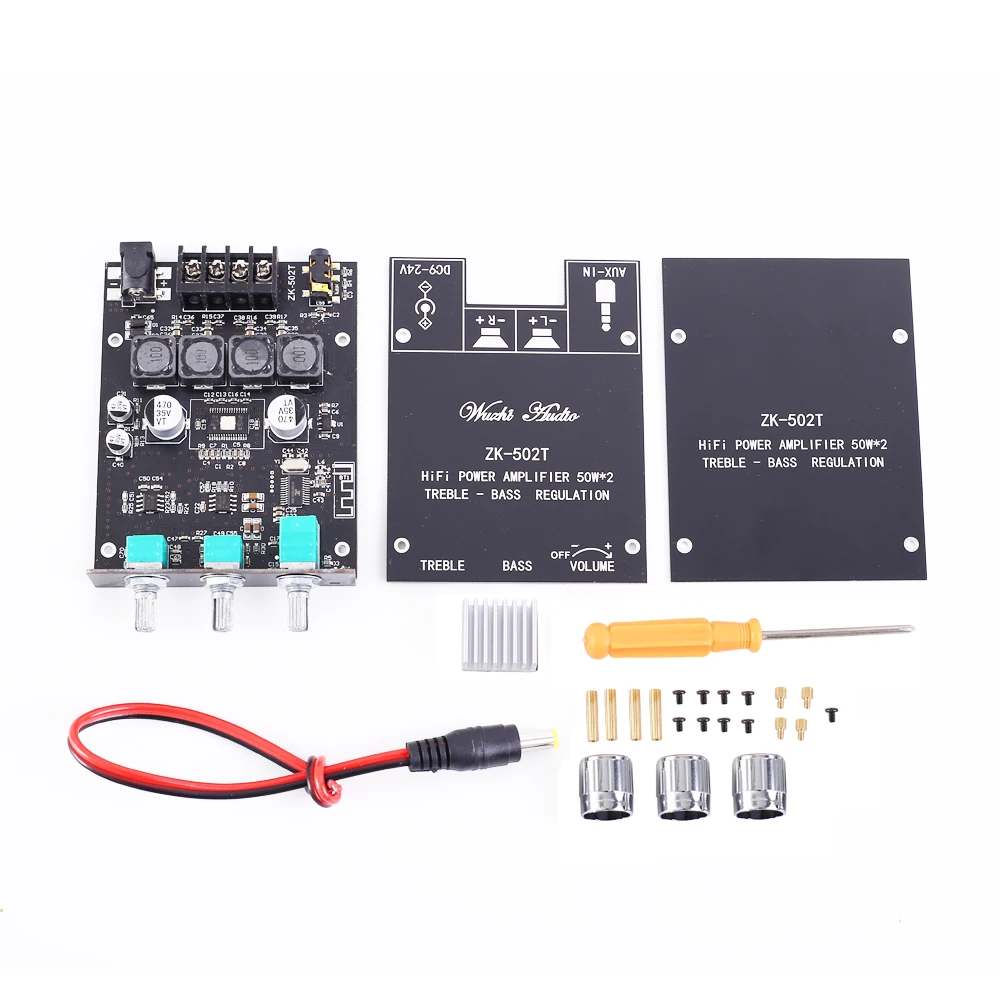

8. Посылка:

1>.1 шт. ZK-502T ВЧ/бас Регулируемый Bluetooth модуль усилителя

2>.1 шт. 20*14*6 мм радиатор с клеем

3>.1 шт. DC-005 20 см кабель питания

4>.1 шт., крышка ручки 6 мм

5>.1 шт., гайка M6

6>.1 шт. винтовой коврик M6

7>.2 шт. акриловый корпус

8>.4 шт. M2 * 12 мм медная колонна

9>.8 шт., винт M2 * 8 мм

10>.1 шт. отвертка
