Портативный поэтапный ультразвуковой дефектоскоп PA 16:64 модель

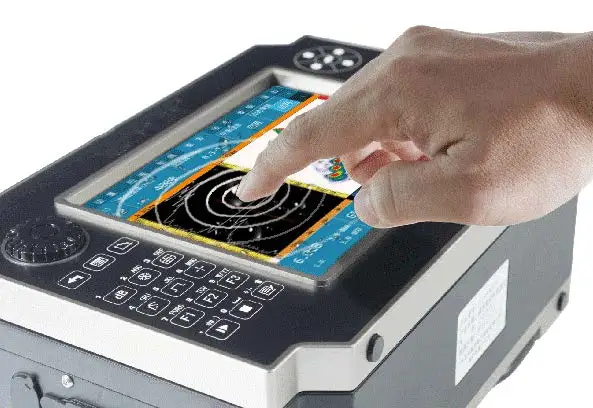

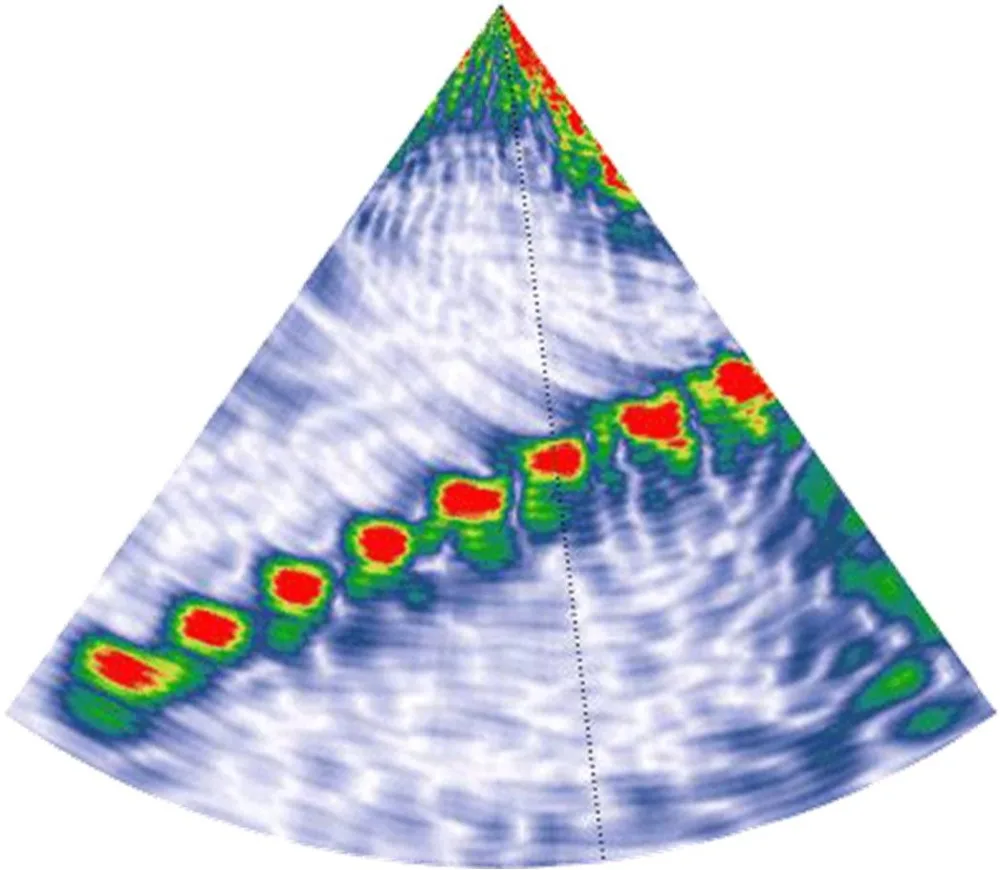

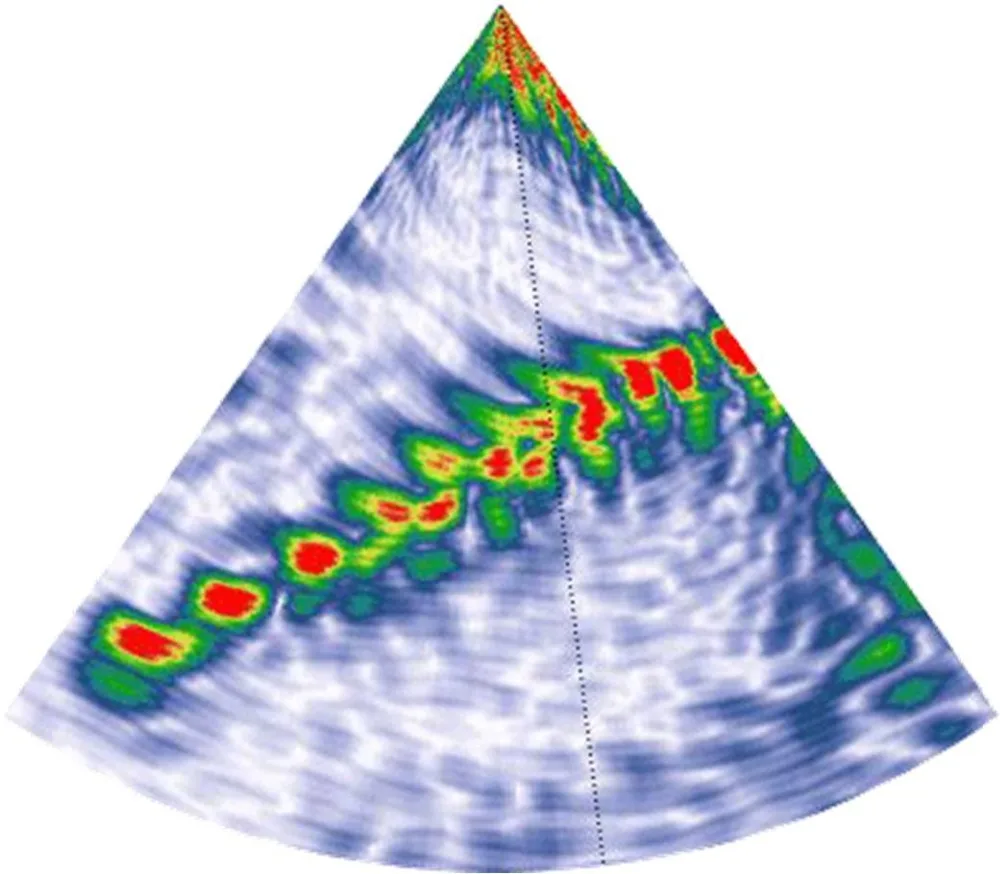

Портативный ультразвуковой дефектоскоп TMPA600 PA 16:64 Введение   TMPA600 портативный 64-канальный фазированный массив ультразвуковой дефектоскоп Первоначально разработанный TMTECK. Это вода и маслостойкий, без вентилятора И с сенсорной панелью. Полная обработка данных, инновационная Зонды и методы проверки-это преимущества, Эта модель гарантирует превосходную производительность и поддержку, Делает его одним из лучших в своем роде для высокого соотношения C/P. Работа со стильным колесным зондом: & Rarr; Путем прикосновения или нажатия для работы инструмента & Rarr; Рассеивание тепла без вентилятора; Защита от воды и пыли & Rarr; Металлический корпус против столкновения или падения & Rarr; Связь между сканером и инструментом & Rarr; Лазерная линия для прямого сканирования & Rarr; Регулируемый угол зонда со шкалой внутри колеса & Rarr; Кодировщик должен быть установлен на зонде & Rarr; Пустота, оставленная для gps-устройства в середине сканера, который будет применен к трубке Особенности Я динамической фокусировки Динамическая фокусировка Off Динамическая Фокусировка на II T-R режим Поддержка режима T-R, чтобы сделать возможные решения для PE и Аустенитная Нержавеющая сталь и различные приложения, такие как Тандемное сканирование, K-styled сканирование, сварное TOFD сканирование и тонкопластинчатое T-R III 3D имитационная модель Схема 3D моделирования может быть настроена, чтобы предложить один для всех Решений. Характеристическая вязкость полимера меню приложения Меню программного обеспечения отображается в манере приложения. Он может быть сокращен или увеличен соответственно, если спросят пользователи V проектируемый емкостный сенсорный экран Проектируемый емкостный экран, вода и маслостойкий, непроницаемый для Прикосновения VI металлик Корпус Для укрепления инструмента, как экранирование, так и рассеивание тепла VII Защитный пьедестал Для предотвращения любого повреждения инструмента или объекта Хит продаж · 16:64 PA конфигурация и 2 обычных канала (T & R) · 3D модель моделирования, настраиваемая с одной для всех Решения (инструмент + зонд + сценарий) · Сглаживания изображений · Динамическая глубина фокусировки для высокой дискретности на разных глубинах · Omnisealed, водонепроницаемая и Пыленепроницаемая, но способная к теплу без вентилятора Рассеивание по любым причинам. · Точность задержки до 2.5ns; Очевидное торможение на боковой стороне Улучшает вертикальную и горизонтальную прозрачность, а также улучшает Изображения высокой четкости. · Реагирует A/L/S/C Сканирование изображений; Кодировщик используется для непрерывности 100%-оригинал-регистрация данных. · Поддержка кривых ACG и TCG, указанных ASME, для решения Проблема плохого распределения и измерения энергии Точность. · Фокальные законы, которые будут автоматически генерироваться в соответствии с лучом Угол, фокусное расстояние, режим сканирования, характеристики зонда и клина, с Авто-Оптимизированный Угол шага S-scan. · 3 варианта фильтрации: 0,5-9,7 МГц, 4,0-12,5 МГц, 6,7-20,8 МГц; Автоматическая оптимизация ширины импульса в соответствии с частотой зонда; Превосходный шум обработки · 11-дюймовый IG и WVGA (800x600) TFT дисплей, сенсорная панель, обеспечивая Хороший визуальный эффект на открытом воздухе или под сильным солнечным светом. · Эргономичная панель подходит для работы с обеими руками; Hotkey Настройка параметров; Порт USB для мгновенного сброса данных; Порт HDMI для Внешний дисплей неограниченного размера. · Программное обеспечение для анализа, непрерывность регистрации данных, И т. д. · AC/DC опционально, что позволяет использовать 2 элемента батареи Вместе, в свою очередь или путем горячей замены, чтобы убедиться, что продолжительность 6 + часов.

Параметры

Конфигурация канала

PA

16:64

Cvt'l ёмкость, UT

2 CH

Физической Параметры

Дисплей

11-дюймовый 800X600 цветной дисплей TFT

Датчик Порты

I-PEX 160-pin PA датчик Порты и разъёмы; Lemo-00 обычных датчик Порты и разъёмы, либо T-R или T/R

II/O Порты

USB 2,0 (Кол-во 2) ; HDMI; LAN (GB Ethernet); WIFI; GPS; GSM; 2D кодировщик

Регистрирует

Встроенная 16G RAM + 4GB флеш-карта SD; Внешний USB накопитель

Вес

5,5 кг (с батареями)

Размер (мм)

298 (Д) x 198 (в) x 106 (Ш)

Питание

Переменного тока (100V-240V); Постоянного тока (12V)

Зарядка

Внешнее зарядное устройство

Срок службы батареи

6 часов

Рабочая Мощность

24 Вт

Язык

На английском языке

IP камера

54

Температура условия

Атмосфера (-20 ℃ ~ 50 ℃); Хранение (-20 ℃ ~ 60 ℃)

Производительность Параметры-PA

PRF

50 Гц ~ 10 кГц

Напряжение

Биполярный ± 45V ~ ± 100V 5V в шаг

Импульсный Ширина

20ns ~ 800ns, 5ns на шаг

Демпфирования

50Ω

Частота дискретизации

100 МГц

Задержка точности

2.5ns

Rx задержки

0us ~ 40us

Пропускная способность

0,5 МГц ~ 20 МГц

Коэффициент усиления

0.0dB ~ 90dB

Фильтр

0,5 ~ 9,7 МГц, 4,0 ~ 12,5 МГц, 6,7 ~ 20,8 МГц произвольный

Для выправления изгибов

FW

Отказ

0 ~ 80%

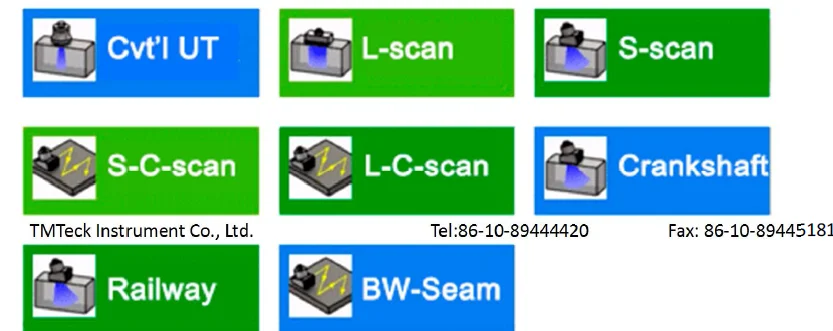

Режим сканирования

L/S/C -scan

Всплывающие предупреждения

Кодировщик

Строк

Макс 128

Угол обзора

L-сканирование (-85 ° ~ + 85); S-сканирование (-85 ° ~ + 85 °)

Авто-отдельно Кол-во

TCG 、 ACG

Reach

0,0 мм ~ 1000 мм; Мин (1 мм)

Отображение задержки (макс.)

1000 мм

Блок

Мм

Ворота

A/B

Ворота запуска

В наличии в пределах досягаемости

Ворота Ширина

В наличии в пределах досягаемости

Высота ворот (порог)

5% ~ 95%

Тревожный

Зуммер/светодиодный

Измерение пятна

Crest/фланге

Отсчетом

Амплитуда; beampath; Горизонтальная; Глубина

Измерение Разрешение

0,5 мм

Спецификация производительности-обычная UT

PRF

50 Гц ~ 10 кГц

Напряжение

Отрицательная квадратная волна-75 В ~-250 В; 25 в за шаг

Импульсный Ширина

20ns ~ 800ns; 5ns на шаг

Демпфирования

80Ω 、 400Ω

Частота дискретизации

200 МГц

Пропускная способность

0,5 МГц ~ 15 МГц

Коэффициент усиления

0.0dB ~ 110.0dB

Фильтр

Широкополосный; Узкополосная

Для выправления изгибов

FW

Отказ

0 ~ 80%

Режим сканирования

A-scan

Авто-отдельно Кол-во

ЦАП/AVG

Reach

0,0 мм ~ 2000 мм

Отображение задержки (макс.)

2000 мм

Отображение сдвига (макс.)

2000 мм

Блок

Мм

Ворота

A/B

Ворота запуска

В наличии в пределах досягаемости

Ворота Ширина

В наличии в пределах досягаемости

Высота ворот (порог)

5% ~ 95%

Тревожный

Зуммер/светодиодный

Измерение пятна

Crest/фланге

Отсчетом

Амплитуда/beampath/горизонтальная/глубина

Измерение Разрешение

0,1 мм

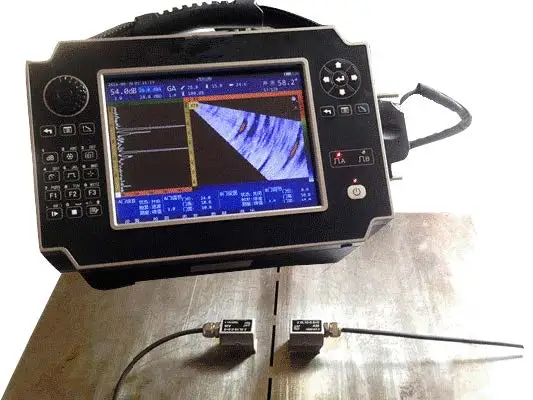

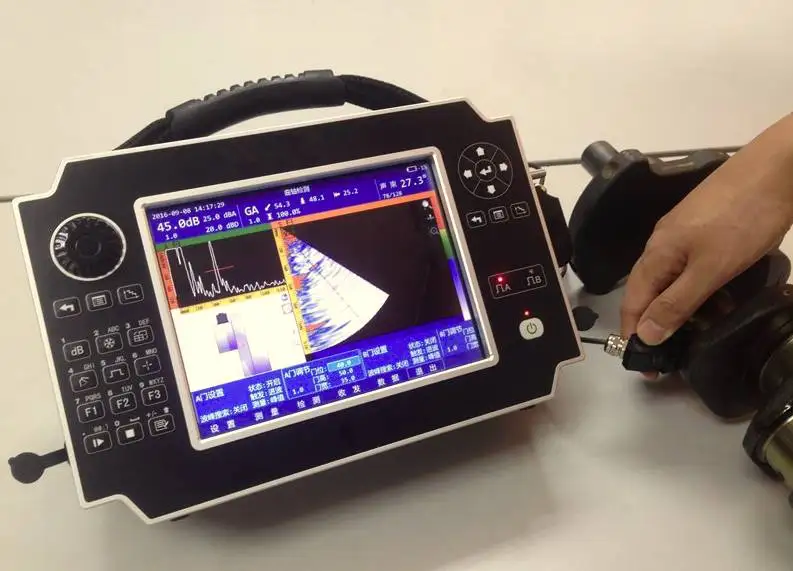

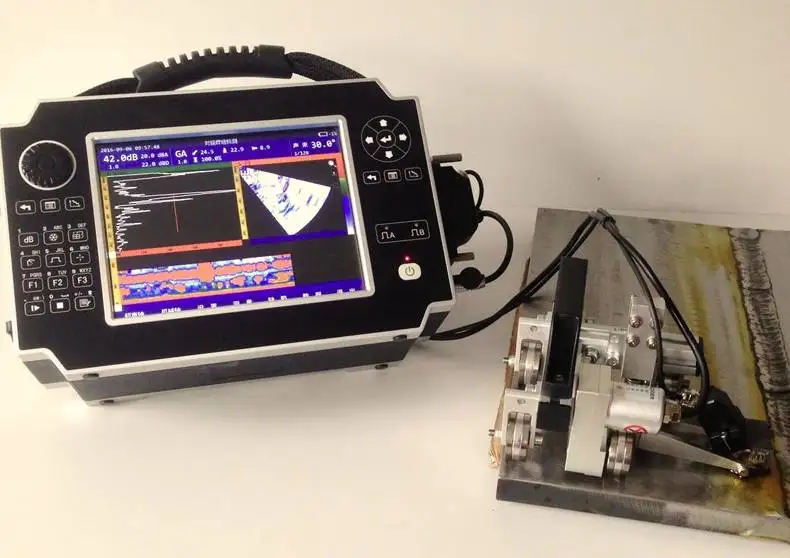

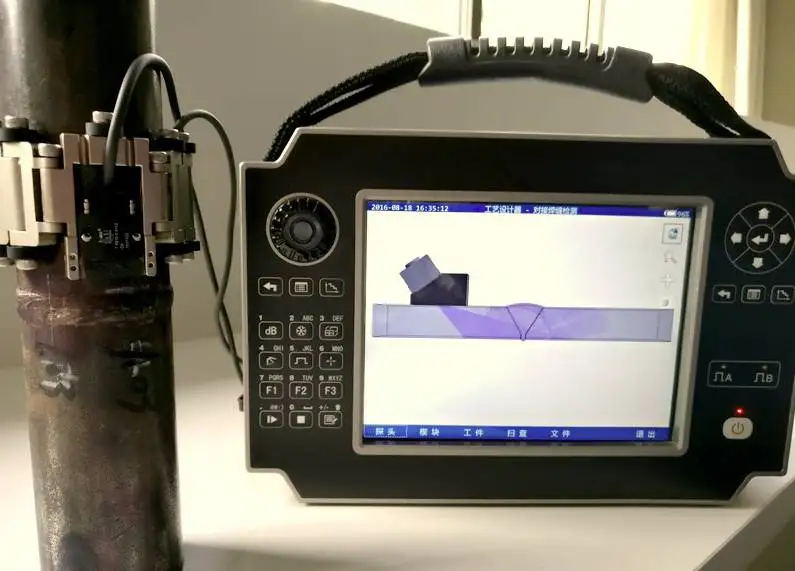

Витрина альбом Коленчатый вал R угол Общий стыковой шов Маленький-диаметр трубы Приложений ◇Общие или специальные сварные швы стальной конструкции, котел Сосуд под давлением, трубопровод, ядерная энергетическая инфрастуктура, водное судно, Масляный бак, трубка этилена и т. Д. ◇Железнодорожные сварные швы, локомотивное колесо наборы и оси. ◇Алюминиевый сплав FSW бутсы и bondings композитов, используемых в Аэрокосмической отрасли. ◇Лезвия и болты, используемые в электропромышленности. ◇Случаи, когда нет достаточно места для движения во время Проверка; Случаи, когда предпочтительна Обычная UT Условия доставки: 1.Обратите внимание:Когда вы делаете заказ, Почта Китая является стандартным способом экспресс-доставки. Если вам нужно срочно, вы можете связаться с нами, чтобы добавить стоимость перевозки и отправить ваши товары через DHL ,TNT,FEDEX. 2.Доставка по всему миру Почта Китая или Aliexpress стандартной доставкой,
