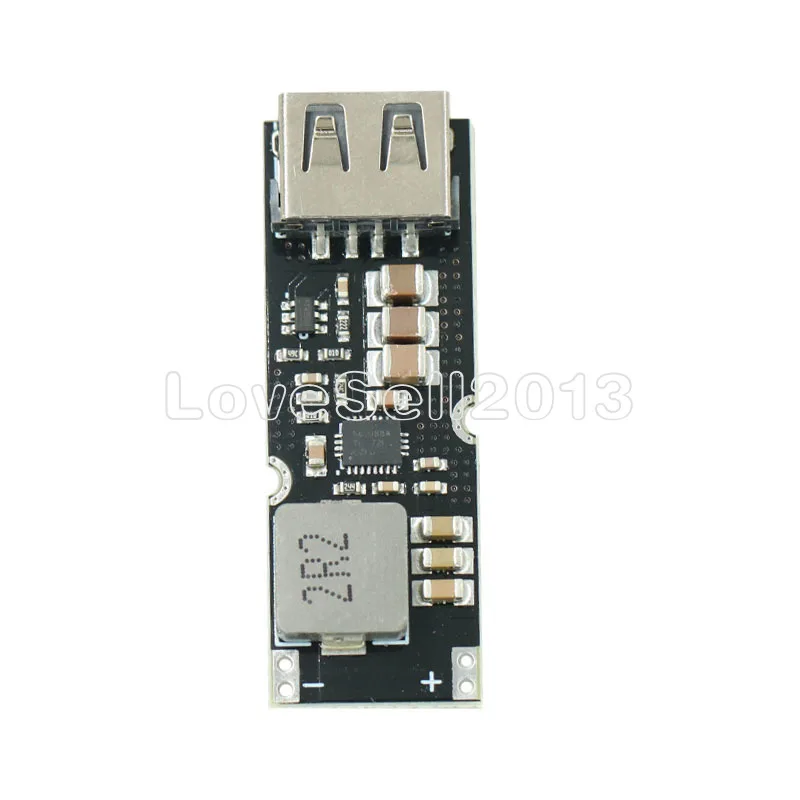

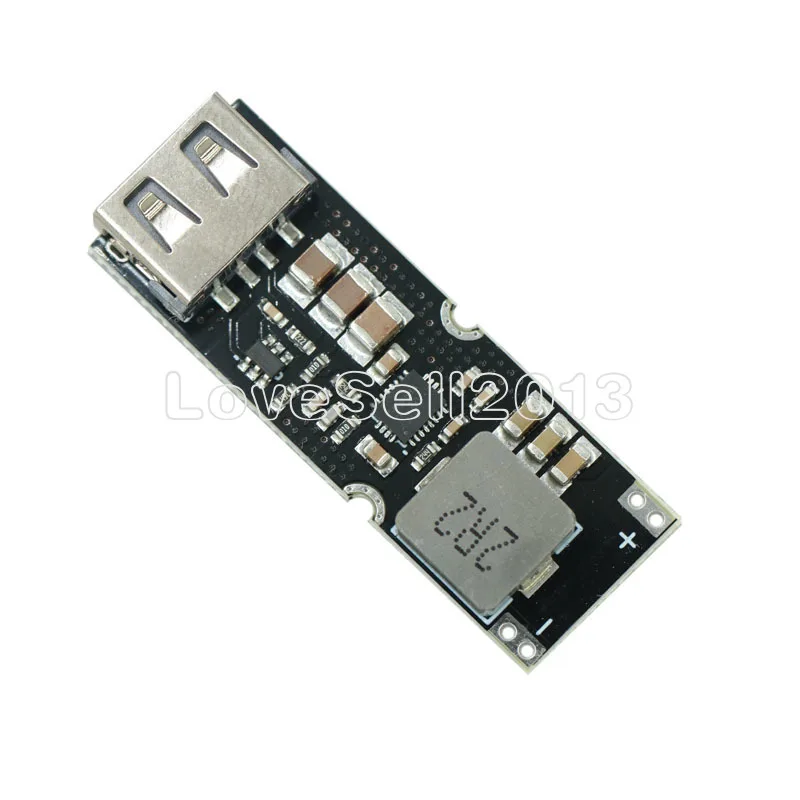

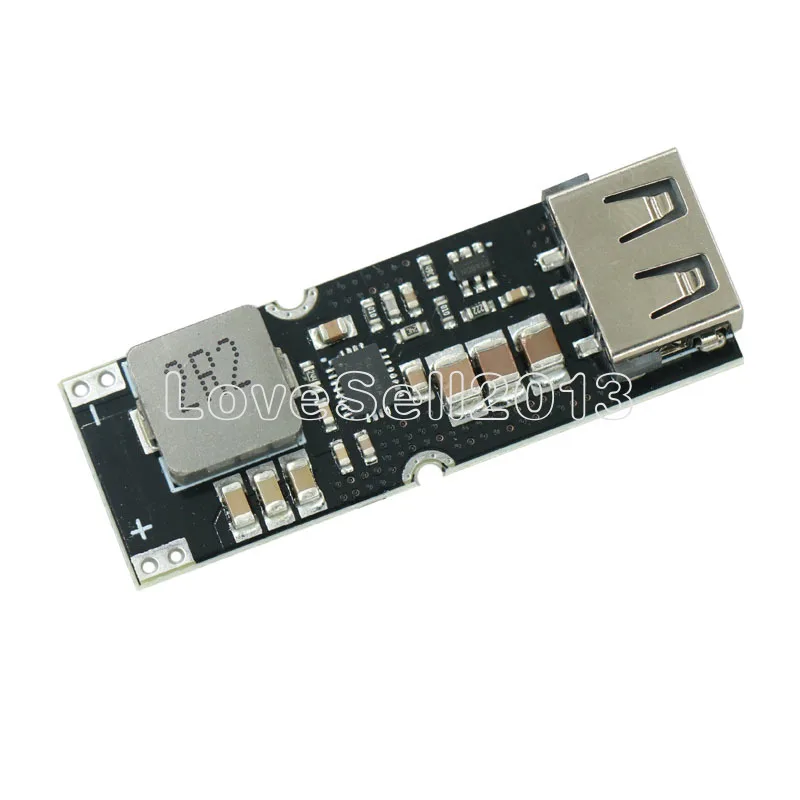

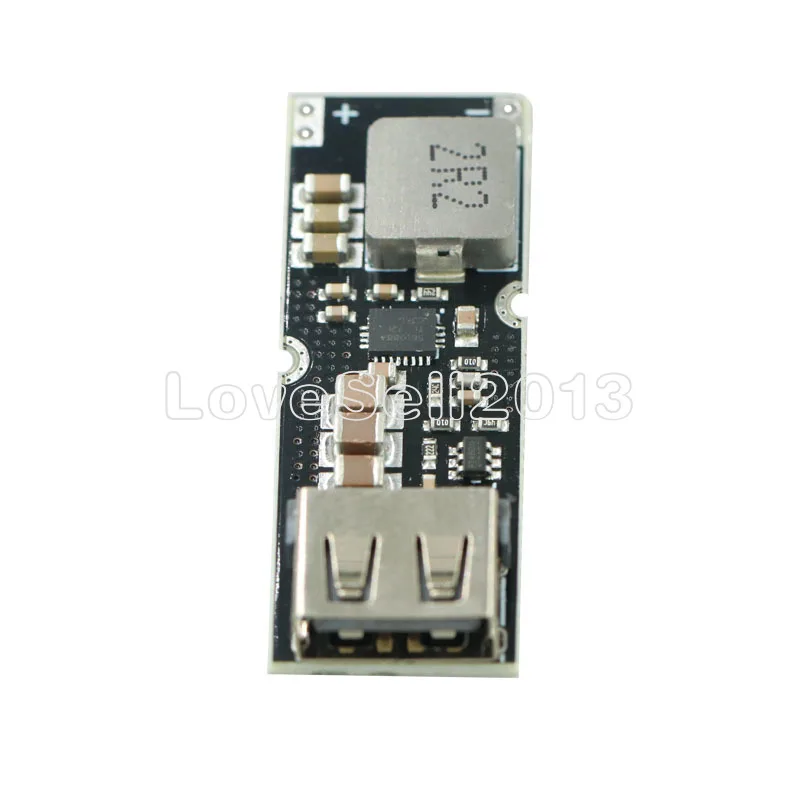

Плата модуля повышения мощности литиевой батареи с одной ячейкой 3 7 в 4 2 литр 5 9 12

Плата модуля повышения мощности литиевой батареи с одной ячейкой 3 7 в 4 2 литр 5 9 12

Особенность продукта:
1. Поддержка FCP протокола напряжения и тока на выходе.
2. Поддержка Qualcomm QC2.0/3,0 класс 5 В, 9 В, 12 В Выходное напряжение.
3. Автоматически распознает протокол быстрой зарядки FCP и QC2.0/3,0.
4. Поддержка оборудования протокола китайского телекоммуникационного предприятия YD/T 1591.

TPS61088 является высокой плотностью мощности, полностью интегрированным повышающим преобразователем с переключателем питания 11mΩ и переключателем выпрямителя 13mΩ, который обеспечивает эффективное, малое решение форм-фактора для портативных систем.С широким входным напряжением 2,7 в до 12 В, TPS61088 поддерживает приложения с одной или двух ячеечный литий-ионных батарей.Устройство отличается 10A переключение допустимая нагрузка по току и способен обеспечивать выходное напряжение до 12,6 V.

TPS61088 использует адаптивную постоянную топологию управления пиковым током для регулирования выходного напряжения.TPS61088 работает в режиме PWM в условиях средней и тяжелой нагрузки.При условиях нагрузки на светильник устройство может выбрать один из следующих двух режимов работы с помощью режима pin.Один из них-режим PFM, который повышает эффективность; Другой-принудительный режим PWM, который позволяет избежать проблем с применением из-за низкой частоты переключения.Частота переключения в режиме PWM может быть отрегулировано от 200 кГц до 2,2 МГц с внешний резистор.TPS61088 также реализует программируемую функцию мягкого запуска и регулируемое переключение пикового тока.Кроме того, устройства доступен с 13,2 V выход защита от перенапряжения, циклом цикла защита от перегрузки по току, и термальное предохранение от выключения.
В TPS61088 доступен в 20-контактный разъем 4,50 мм × 3,50 мм VQFN посылка.

Применение продукта Введение:
Этот модуль может быть применен к литиевой батарее с одной ячейкой для выхода 5 В-12 В для зарядки общих цифровых продуктов, таких как мобильные телефоны, Ipad, MP3, PSP и так далее.Его можно использовать в качестве мобильного источника питания с высоким током только путем подключения аккумулятора.Также возможна Подача питания на продукт 5-12 В путем настройки выходного напряжения.

Посылка включает в себя:

1 x модуль
