FY8300/FY8300S серияТрехканальная функция/генератор произвольной формыЭто функциональный генератор сигналов, генератор сигналов произвольной формы, Генератор импульсных сигналов, четырехполосный генератор сигналов TTL,VCO (только Fy8300s)Высокопроизводительный, экономичный, многофункциональный генератор сигналов с такими функциями, как подметальная машина частоты, счетчик и счетчик частоты.Богатые сочетания клавиш значительно упрощают сложный процесс работы.Значительно повышает работоспособность прибора. Используйте rs не нужно тратить много времени на обучение и знакомство с работой инструмента, чтобы они могли использовать его умело.Это особенно подходит для использования электронных энтузиастов, научно-исследовательских учреждений, высокотехнологичных предприятий, технического обслуживания автомобилей и других областях.

Прибор использует прямую технологию цифрового синтеза DDS для получения точных, стабильных и низких выходных сигналов искажений, и все параметры откалиброваны внутренними программами; Стандартное верхнее компьютерное программное обеспечение, все функции прибора можно контролировать с помощью верхнего компьютерного программного обеспечения, И верхнее компьютерное программное обеспечение также может быть использовано для редактирования любой формы сигнала и сохранения его в генераторе сигнала для вывода формы сигнала;Раскрытие протокола связи делает вторичное развитие очень простым;Масштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы; С функцией защиты от короткого замыкания на выходе, все выходные клеммы сигнала могут работать в течение 60 с при условии короткого замыкания нагрузки.

Разница между Fy8300 и Fy8300s следующая:

1. Fy8300s Имеет выходную функцию VCO внешнего инструмента контроля напряжения.Fy8300 не имеет этой функции

2. Fy8300s имеет богатые функции модуляции, включая Ask, FSK, PSK, AM, FM и PM.Fy8300 не имеет этой функции

3. Fy8300s имеет Функция 4 Каналы TTL генератор сигналов и разность фаз между каждый канал может быть точно регулировать.FY8300 не поддерживает

4. Fy8300s поддерживает функцию запуска импульсного поезда.FY8300 не поддерживает

◆Полностью независимыйТрехканальный выход (эквивалент трех независимых источников сигнала), Может работать синхронно, разница в фазе может быть точно отрегулирована;

◆DDSТехнология прямого цифрового синтеза производит точные, стабильные и низкие Выходные сигналы искажений;

◆Дизайн рабочего стола с ABS пластиковой оболочкой,Обмен100 ~ 240 В(AC) Широкий источник питания напряжения;

◆2,4 дюйма (320*240) Цвет Дисплей;

◆ Простой и простой в использовании, уникальный и защищенный авторским правом дизайн интерфейса, который может отображать выходное состояние трех каналов одновременно;

◆Максимальная Выходная частота составляет 60 МГц (Синусоидальная волна),250MSa/sЧастота дискретизации, 14 бит вертикального разрешения;

◆Длительное нажатие во время использованияOK Key, который может быстро сохранить информацию о параметрах, которая в настоящее время выводится инструментом. В следующий разАвтоматическая загрузка сохраненных параметров при запуске

◆Стандартная функция отслеживания каналов, когда отслеживание включено, все параметры трех каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно;

◆Может выводить до 98 наборов функций/произвольной формы волны, Включая 34 набора предустановленных сигналов и 64 набора пользовательских сигналов (вы можете редактировать любой сигнал через программное обеспечение для редактирования произвольных сигналов, совпадающее с инструментом, и загрузить его на выход инструмента). Предустановленная Форма волны включает в себя: синусоидальную волну, квадратную волну, прямоугольную волну (регулируемое соотношение мощности),Волна лестницы (можно точно установить время подъема и время падения края),Треугольная волна,Импульсная волна (ширина и частота импульса могут быть точно установлены),Восходящая волна, падающая волна пилозуба, Ступенчатая волна, трапециевидная импульсная волна, грузило пульс, узкая импульсная волна, шумовая волна, геометрической подъем, экспоненциальное снижение, электрокардиограмма, Lorentz импульсная волна, мульти-аудио волна,CMOS(0 ~ 12 В),Четырехканальный TTL уровеньИ напряжение постоянного тока и т. Д.;

◆С64 группы произвольных волновых бит для хранения, каждая группа глубины хранения составляет 8192*14 бит (Чем дольше глубина хранения сигнала, тем больше деталей формы волны сохранены, что позволяет восстановить детали сигнала с высокой точностью);

◆Высокочастотная точность: точность частоты может достигать 10-6Заказ;

◆Высокочастотное Разрешение: полный диапазон частотного разрешения 1гц (0,000001 Гц);

◆Максимальный выходной диапазон24vpp, минимальное амплитудное разрешение до 1МВ (0,001 в);

◆With-12V ~ + 12VФункция смещения постоянного тока(<20 МГц), разрешение может достигать 1 мВ;

◆Соотношение пошлин двух каналов может регулироваться независимо, и точность регулировки может достигать 0.01%;

◆Импульсная волна ширина импульса и частота импульса постоянно регулируются, и диапазон регулируется 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0-12 В, и точность регулировки составляет 0,001 в;

◆Диапазон регулировки фазы трех каналов 0 ~ 359,99 °,Регулировка Точность 0,01 °;

◆Нет предела диапазона: полный диапазон частот не разделен, прямая Цифровая настройка;

◆Он имеет функцию вывода цифрового сигнала и может реализовывать амплитудуЛюбой уровень 0 ~ 12 В;

◆Функция сканирования: он может сканировать четыре атрибута сигнала: частоту, амплитуду, смещение и коэффициент нагрузки соответственно, с двумя режимами сканирования линейного сканирования и логарифмического сканирования, и время сканирования может достигать999,99 S, Пуск и конечные точки сканирования могут быть установлены по желанию;

◆Функция всплеска выходного сигнала импульсного поезда: можно выбрать три режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер, который может сделать машину выходной любой импульсный поезд 1 ~ 1048575;(Доступно только в серии Fy8300s)

◆Функция VCO: поддерживает функцию вывода различных параметров сигнала управления напряжением VCO (например, светодиодный осциллятор управления напряжением).(Доступно только в серии Fy8300s)

◆Богатые типы модуляции: AM, FM, PM, Ask, FSK и PSK модуляция;(Доступно только в серии Fy8300s)

◆Он имеет 4 Каналы TTL уровень Выход, который может быть Выход синхронно и этапа каждого канала можно точно отрегулировать;(Доступно только в серии Fy8300s)

◆Особенности хранения: Он может хранить 20 наборов параметров состояния инструмента, установленных пользователями, и может быть воспроизведен и воспроизведен в любое время;

◆ 100 м Функция счетчика частоты: Он имеет четыре метода измерения: Измерение частоты, измерение цикла, измерение ширины положительного и отрицательного импульса и измерение коэффициента мощности. Максимальная частота измерения инструмента может достигать 0,01 МГц, и минимальный объем измерения частоты Гц;

◆Counter Функция;

◆Все параметры могут быть откалиброваны с помощью внутренних процедур;

◆Стандарт с мощной функцией редактирования произвольной формы,Возможность изменения произвольной формы сигнала на ПК, а затем загрузить его на инструментальный выходной сигнал;

◆Мощная коммуникационная функция, инструмент может управляться ПК. Раскрытие протокола связи делает вторичное развитие очень простым;

◆Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы;

◆ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 с при условии короткого замыкания нагрузки;

◆Fyv2000 Series или Fpa1000 Series усилитель мощности нашей компании может быть выбран, так что сигнал может стабильно выводить сигнал без искажений мощности более 20 Вт в пределах полосы пропускания DC-10MHz, И выходная мощность Fpa101a может достигать до 100 Вт.

Мы не будем перечислять некоторые другие преимущества. Вы также можете сообщить нам свои потребности. Добро пожаловать для общения с нами.

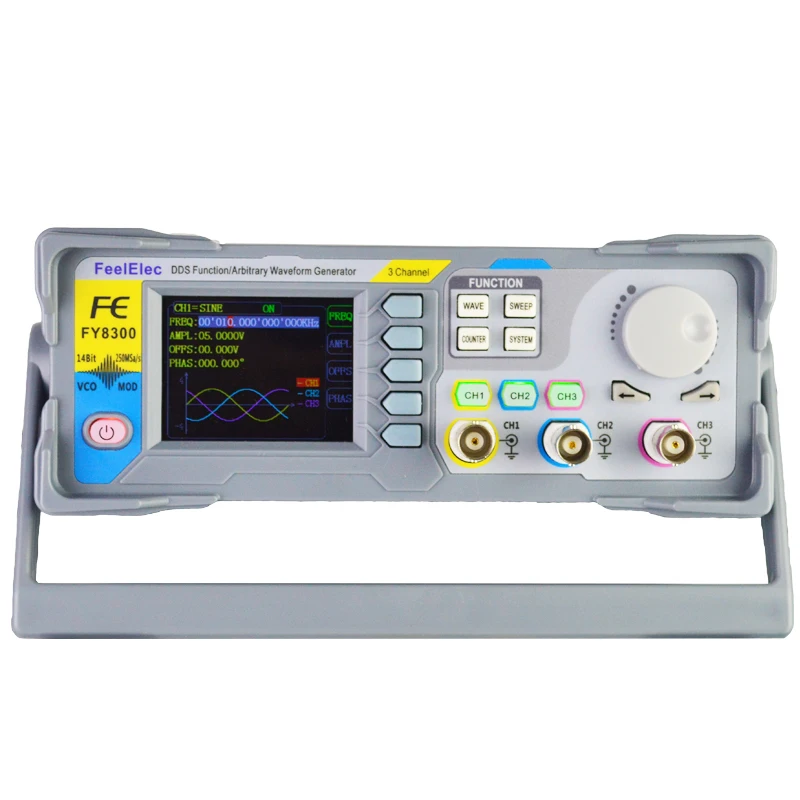

I. Обзор передней панели

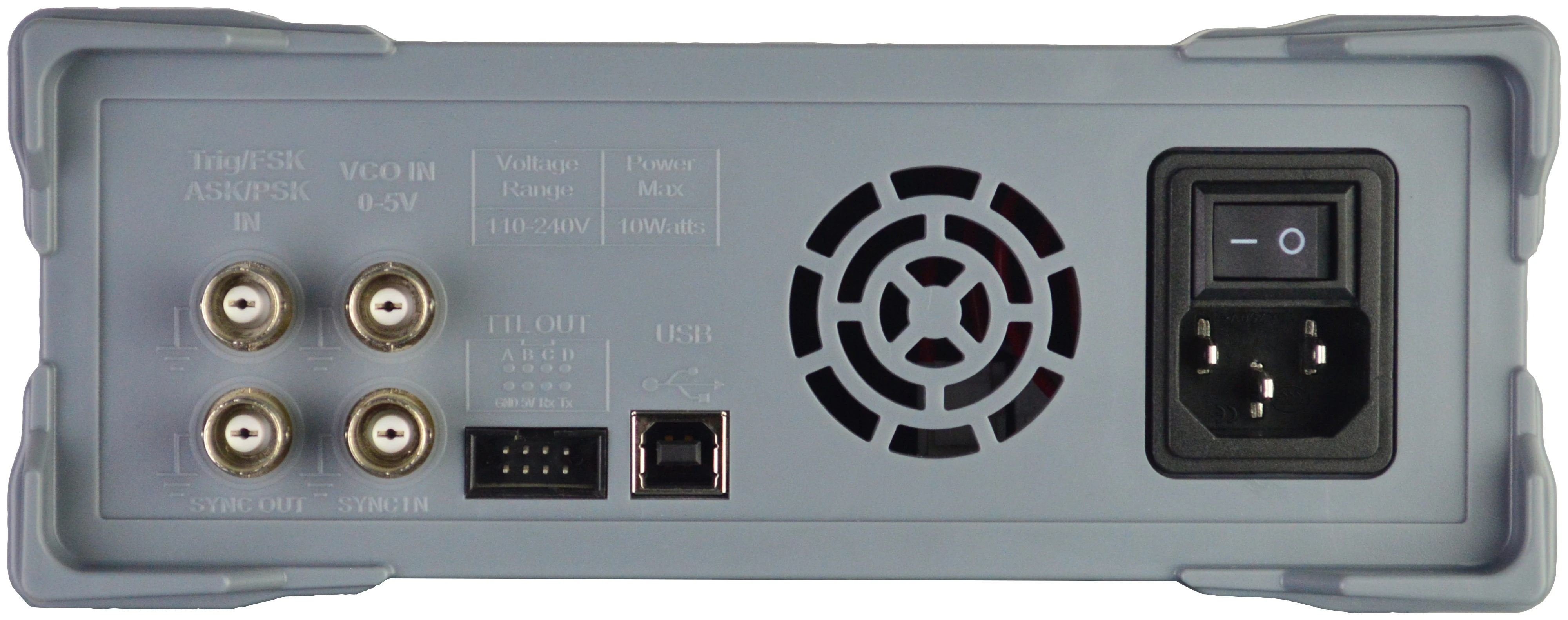

Во-вторых, обзор задней панели
