Двухканальный генератор сигналов произвольной формы DDS Fy6300/Fy2300 источник

Двухканальный генератор сигналов произвольной формы DDS Fy6300/Fy2300 источник

Теплый совет: инструкции по продукту и ссылки по загрузке программного обеспечения //eyun.baidu.com/s/3pLWk1p5

С этого момента общий счет компании будет унифицирован как электронный счет. Если вам нужен счет-фактура, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы изменить цену и оставить номер коробки сообщений.

Feiyi Technology, профессиональный производитель генераторов сигналов!За последние десять лет я посвятил себя исследованиям и проектированию генераторов сигналов с высокой производительностью затрат. Все виды генераторов сигналов были отправлены более чем 100000 комплектов, а китайские и английские материалы продукции завершены,Более десяти тысяч хороших комментариев, подтвержденных доверием,!Техническая поддержка производителя позволяет вам чувствовать себя комфортно при покупке и без беспокойства при использовании!Продукты могут обеспечить OEM/ODM индивидуальные услуги обработки в соответствии с потребностями клиентов, искренне ищите дилеров со всего мира, чтобы действовать в качестве агентов!

Основные различия между сериями Fy6300 и Fy2300 следующие:

1. Максимальная выходная частота синусоидальной волны серии Fy6300 может достигать 60 МГц (FY6300-60M), а максимальная выходная частота квадратной волны может достигать 25 МГц,(Цена аналогичных инструментов параметров производительности выше 2000 юаней), Подробные индикаторы параметров могут ссылаться на таблицы параметров, соответствующие различным моделям.

2. Добавить AM, FM, PM, Ask, FSK, PSK, VCO модуляционные функции!

3. Частота дискретизации серии Fy6300 обновлена до 250MSA/S, а выходной профиль высокочастотного сигнала более четкий;

4. Fy6300 серии принимает 14-Bit с высоким уровнем Скорость Da интегральная схема (производительность далеко за пределами Da схемы, образованная резистор сети). В тех случаях, когда 5V-Выход, сигнал лестница составляет всего 0,3 мВ;

5. Глубина хранения каждого набора сигналов серии Fy6300 обновляется до 8192*14 бит, что позволяет восстановить детали сигнала с высокой точностью;

6. Этап Разрешение из Fy6300 серии может достигать 0,01 градусов, и пользователи могут Управление задержка двух сигналов более точно;

7. Точность регулировки рабочего цикла серии Fy6300 может достигать 0.01%;Время подъема и падения кромки квадратной волны можно регулировать. Когда Наборы инструментов с квадратным волновым выходом, нажмите кнопку F4, чтобы переключиться между коэффициентом пошлины и настройкой времени восходящего и падающего краев, что делает область применения инструмента более широкой!

8. Серия Fy6300 принимает совершенно новую схему конструкции электропитания, которая устраняет недостатки ручного электропитания инструмента, помехи которого мешают небольшие Амплитудные сигналы. (Небольшой сигнал 10 мВ по-прежнему имеет отличные характеристики сигнала)

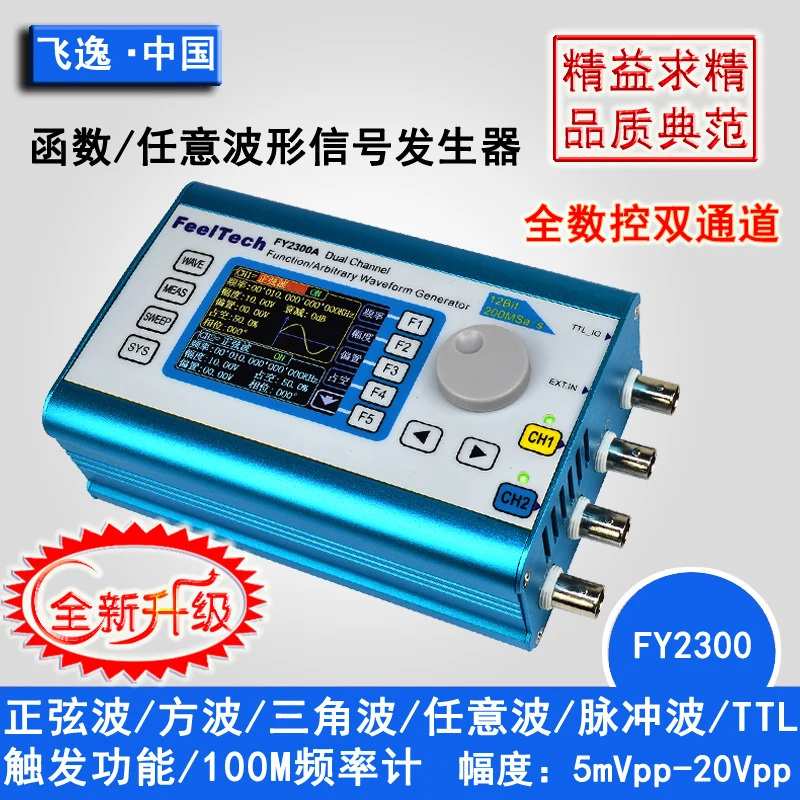

FY2300Двухканальная функция серии/генератор сигналов произвольной формы-это портативный, высокопроизводительный, экономичный, с функциями s, включая функциональный генератор сигналов, генератор произвольной формы, Генератор импульсных сигналов, частотоуборочная машина, счетчик и счетчик частоты, многофункциональный генератор сигнала al. Прибор принимает крупномасштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU, а внутренняя цепь принимает Высокоточный активный кристаллический осциллятор в качестве примера, с высокой стабильностью сигнала. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы инструмента. Прибор имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, который не только предопределяет 31 вид общих сигналов сигнала для пользователей, но также предоставляет пользователям 16 наборов пользовательского пространства для хранения сигналов. Этот инструмент реализует идеальное сочетание простоты использования, отличных технических индикаторов и многих функций в генерации сигналов, сканировании формы волны, измерении параметров и использовании, которые могут помочь быстрее использовать rs для выполнения рабочих задач, это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований.

FY2300Двухканальная функция серии/генератор произвольной формы имеет гуманизированную раскладку клавиатуры и инструкции, предоставляя пользователям интуитивно понятный интерфейс работы. В Дисплей Интерфейс принимает 2,4-дюймовый TFT Цвет ЖК-дисплей Экран с высоким Разрешение 320*240, который может одновременно Дисплей все параметры двух Каналы и быстрое текущую кнопку Функция. Быстрые клавиши значительно упрощают сложный процесс работы, работоспособность инструмента значительно улучшается. Используйте rs не нужно тратить много времени на обучение и знакомство с работой инструмента, чтобы они могли использовать его умело.

Советы:Чтобы лучше интегрировать линейку продуктов, компания теперь корректирует правила именования некоторых продуктов. Теперь название Fy2300a настроено на Fy2300. Пожалуйста, имейте в виду!

1. Дисплей внутренней цепи

2. Интерфейс дисплея

Наши продуктыВМногофункциональный интерфейс:Каждая функция имеет независимый интерфейс, содержимое дисплея богаче, операция пользователя более интуитивно понятна, и повторное использование кнопки Значительно уменьшено. (например, Интерфейс функции сканирования. В то же время сканирование объектов, частота запуска сканирования, время сканирования, режим сканирования и другая информация могут отображаться в одном интерфейсе, чтобы пользователи могли напрямую работать и наблюдать текущее рабочее состояние сканирования)

3. Функция воспроизведения формы волны

Наш эффект:Оригинальная в отрасли функция воспроизведения сигналов,Все выходные сигналы прибора могут отображаться на генераторе сигналов, включая не только 31 вид предустановленной формы сигнала, но и пользовательскую форму сигнала, которые могут быть в некоторой степени отделены от осциллографа.Например, нарисуйте форму волны и загрузите ее на выход инструмента через окно рисования формы волны верхнего компьютера Fy2300.

Мы все знаем самые важные параметры сигналов: сигнал, частота, амплитуда и смещение. Это самые базовые и тесно связанные с оборудованием.

1. О уровне смещения:Во многих случаях цепи отладки сигналы смещения должны быть отрегулированы произвольно. Например, для отладки схем компаратора компонент постоянного тока должен быть наложен на небольшой сигнал, более того, значение этого компонента постоянного тока является произвольным (например, пиковое значение сигнал 0,5 V, И компонент постоянного тока 2 в должен быть наложен).

Наш уклон: можно произвольно регулировать between-10V и + 10 В. Как показано на следующем рисунке:

2. О небольших сигналах:Наши маленькие сигналы 10 мВ и 5 мВ

◆С серией Fyv2000 нашей компании или усилителем мощности серии Fpa1000, сигнал может стабильно выводить сигнал без искажений мощности более 20 Вт в пределах полосы пропускания DC-3MHz, И выходная мощность Fpa1016 может достигать 60 Вт.

◆Многофункциональное верхнее компьютерное программное обеспечение:Стандарт с функцией редактирования произвольной формы, он может редактировать произвольную форму сигнала на ПК и загружать его на инструмент и выводить форму сигнала; Все функциональные параметры инструмента поддерживают управление программным обеспечением верхнего компьютера, И протокол связи открыт, это делает ваше вторичное развитие очень простым; Верхний компьютерный программный интерфейс выглядит следующим образом:

◆Многофункциональный ручнойПортативныйПреимущества:Только один мобильный источник питания необходим для работы на открытом воздухе в течение длительного времени, реализуя функцию настольного источника сигнала с самым маленьким корпусом..

Теплый совет: существуют различия между генератором сигналов серии Fy2300 и параметрами генератора сигналов серии Fy6300. Параметры 2 продуктов серии перечислены соответственно ниже. Если вы не понимаете, пожалуйста, свяжитесь с нами в любое время!

Индикаторы параметров генератора сигналов серии Fy2300:

1,CH1 выход канала10 кГцСинусоидальная волна,Ch2 выходы канала 10 кГц треугольная волна,Выход инструментаС осциллографомИзмерениеЧастота точно такая же. На самом деле, мы сделали точную онлайн-калибровку, чтобы сделать выходную частоту неплохо.

2, CH1 каналВыходная частота100 кГц,Квадратная волна с рабочим циклом 20%;CH2.КаналВыход100 кГц,Рабочий цикл80% квадратной волны;Рабочий цикл в режиме квадратной волныМожет быть произвольно установлен, Таким образом генерируя импульсную волну с регулируемым циклом работы, и точность регулировки является точной для 0.1%.

3,Канал CH1Выходная амплитуда 1 МГцСинусоидальная волна с 4 в и смещением 6 в;CH2.КаналВыход1 МГцАмплитудаСинусоидальная волна с 4V и of-6V смещения; (Уровень смещения выходного сигнала можно регулировать произвольно between-10V и + 10 В)

4,CH1Выход каналаНебольшой сигнал с амплитудой 100 мВ,Ch2 канал выводит небольшой сигнал с амплитудой 50 мВ

5,CH1Выход каналаАмплитуда10 мВНебольшой сигнал,Ch2 канал выводит небольшой сигнал с амплитудой 5мв

6. В квадратном волновом выходном состоянии,Регулировка уровня смещения,Позволяет устройству выводить цифровые сигналы, В то же время, амплитуда этого цифрового сигнала также может быть скорректирована, поэтомуИнструментМожет Выход 1,2 V,1,5 в, 1,8 в, 3,3 В,5 В,10 вИ т. д.Любой диапазон 0 ~ 10 вУровень CMOS.Как показано на следующем рисунке:Выходная амплитуда Канала CH1-это уровень Coms 5 В, а Выходная амплитуда канала CH2-уровень Coms 10 в.

7,Функция разрыва выходного сигнала импульсного поезда:Можно выбрать три режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер, который может позволить машине выводить любой импульсный поезд 1 ~ 1048575. Тип импульсного поезда,Количество импульсов, Пользователи могут установить режим запуска.

8. Функция счетчика частоты: имеет частоту измерения частоты, период, измерение ширины положительного импульса, ширину отрицательного импульса, измерение рабочего цикла пять измерений и 5 видов измерений могут быть выполнены одновременно, в то же время, в режиме реального времени. Время ворот 1S, 10S и 100S. Максимальная частота измерения инструмента может достигать 0,01 МГц, и минимальный объем измерения частоты Гц;

Некоторые примеры применения:

(1),ИзмерениеFY3200SВыход источника сигнала серииЧастота1.КГцРабочий цикл25% квадратный волновой сигнал,Время ворот1S,Результаты измерений показаны на следующем рисунке:

Измеренное значение частоты 0,01 Гц (ворот время, и результат измерений может быть с точностью до Гц)

Цикл измерения сигналаОтображается1000000Ns(Частота и период нашего инструмента-два разных метода измерения. Минимальная частота может быть измерена.0,01 Гц, максимальный срок измеряется максимальный уровень звука в стиле 20-х г)

Положительное время импульса квадратной волны с циклом работы 25% измеряется, и результат измерения составляет 250000ns

Измерение времени отрицательного импульса квадратной волны с циклом работы 25%, результат измерения 750000Ns

Измерение коэффициента мощности квадратной волны, результат 25.0%

(2.),Измерение0,02Гц квадратная волна,Время ворот100S,Результаты измерений0,02 Гц, неплохо.

9,СчетчикФункция:Он имеет два режима измерения соединения постоянного и переменного тока, что эффективно решает ситуацию неточности переменного тока.МайКнопка пускаКоличество,Кнопка паузыМожно приостановить подсчет,Прозрачный ключМожно сбросить и пересчитать. В состоянии подсчета, прибор может также измерить период, ширину импульса и коэффициент нагрузки сигнала в то же время. Как показано на следующем рисунке:

10,Две или более машины могут осуществлять многомашинную синхронизацию через порт Ttl_io,Фаза каждого выходного сигнала 0-359 ° регулируется. Пример: два инструмента работают одновременно, один инструмент синхронизируется с другим инструментом и выводит 4 синусоидальных волны с одинаковой частотой и разницей фазы 90 градусов в свою очередь.

11, CH1 каналВыходСинусоидальная волна с частотой 10 МГц

12. Выходная частота Канала CH1 составляет синусоидальную волну 20 МГц

13. Ch2 выход каналаСинусоидальная волна с 1 МГц и амплитудой 20 в

14. Ch1 выход канала10 кГц LПилообразная волна,Ch2 выходы канала 10 кГцПадениеПилообразная волна

15. Функция отслеживания этого инструмента может быть реализованаДвухканальный сигнал, частота, амплитуда, смещениеИРабочий циклДля синхронизации параметров, каждое физическое количество может быть установлено для синхронизации или отмены самостоятельно. Пример: после того, как Наборы инструментов синхронизация сигналов, частоты, амплитуды и смещения, после регулировкиКанал CH1Форма волны, частота, амплитуда, параметры смещения, CH2Соответствующие параметры канала также меняются синхронно. Показано на рисунке ниже дляCH1 канал и CH2 канал одновременно Выходная частота 10 кГц, амплитуда 10 в, смещение 0 В,Разница в фазе составляет 90 градусовСинусоидальная волна.

16,Канал CH1ИCH2 каналВ то же время Выходная частота10КГц,Разница в фазе составляет 180 duКвадратный волновой сигнал,При вождении модулей, таких как IGBT, иногда требуется такая прямоугольная импульсная волна с обратным взаимодействием и регулируемым циклом работы. Максимальная выходная амплитуда этой машины составляет 10 в, а выходное сопротивление составляет 50 Ом, она может даже непосредственно управлять затвором G силовой трубки VMOs. Может ли он быть напрямую управляемым, зависит от конкретной ситуации.

17. Фигура ли Ша Ю с фазовым отличием 180 градусов можно рассматривать как очень стабильную прямую линию.

18. Регулируя выходные параметры двух каналов инструмента, можно реализовать различные графики Lishayu, как показано на следующем рисунке:

19. Эта машина не только поставляется с 31 типом широко используемой формы волны, но также предоставляет пользователям 16 групп произвольных волн, каждая группа глубины хранения до 2048*12 бит; ниже приведены некоторые общие схемы сигналов на выходе с помощью нашего инструмента:
