Lusya Golden Throat предусилитель аудио A100 улучшенная искусственная доска HIFI A100SSPV2

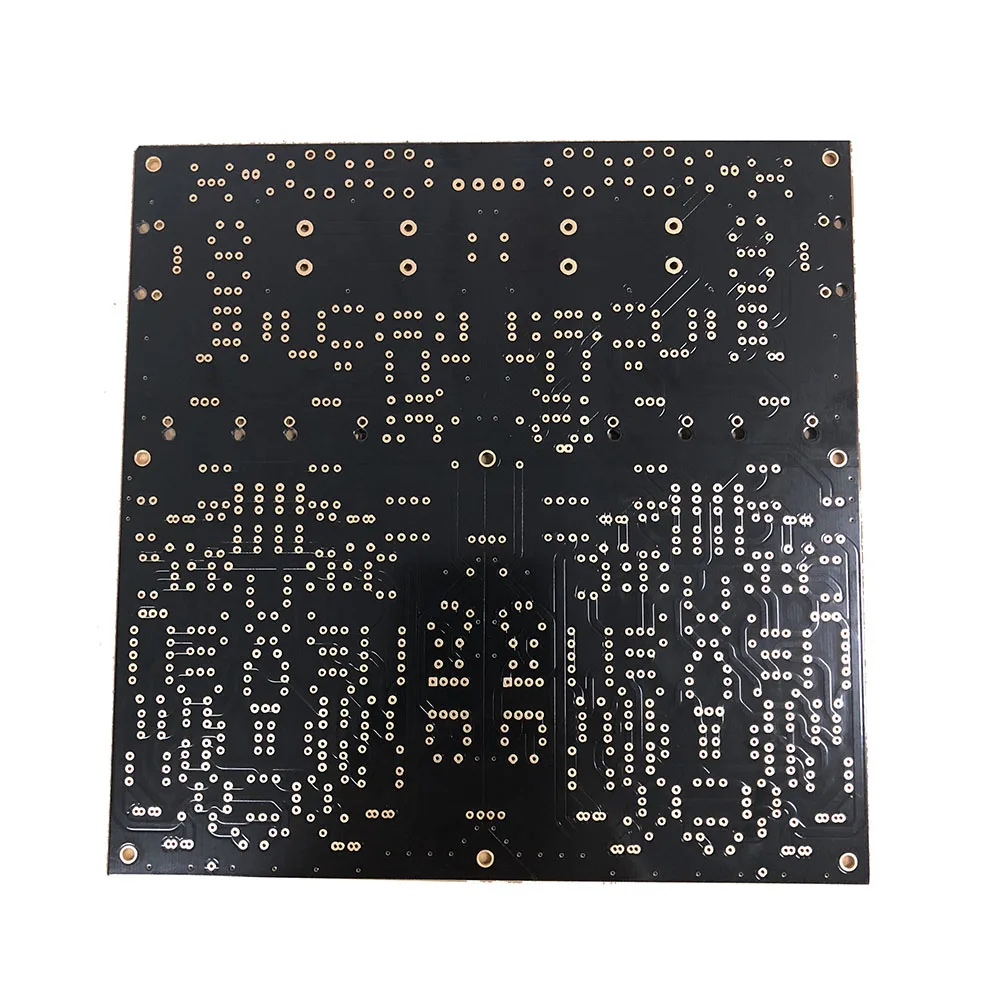

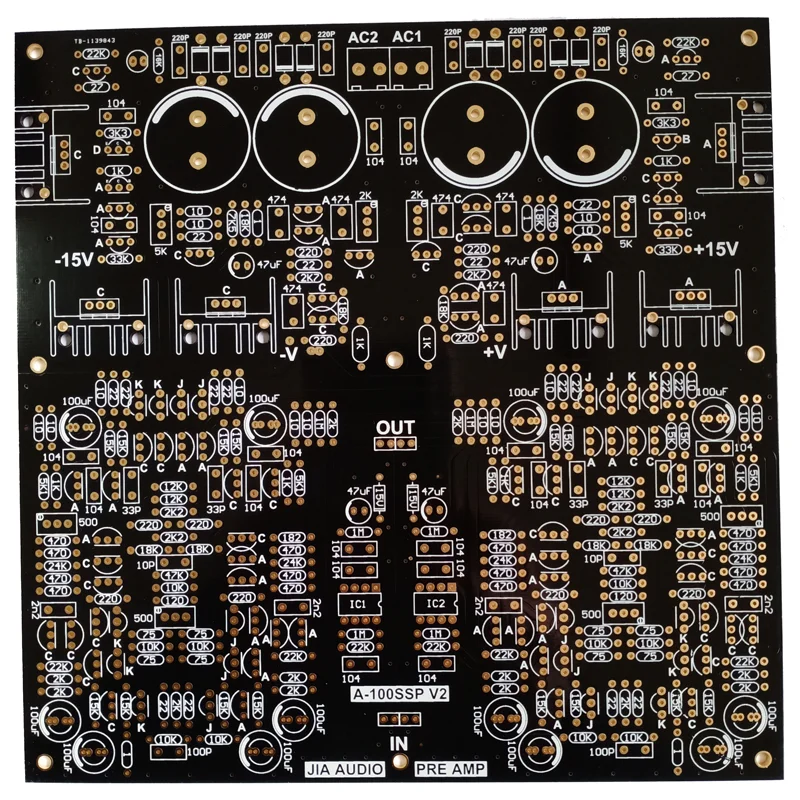

  Золотой усилитель звука A100 PCB плата

Две версии:     Обновленная плата:Плата PCB-это плата FR4 военного класса, тяжелое золото, сопротивление основной цепи-это сопротивление Дейла, сопротивление источника питания-сопротивление 718, диод выпрямителя-ультрабыстрый восстановительный диод Amex MUR260, полевая трубка-это тайваньский продукт, транзистор импортируется из KEC Copper Foot KTC3200GR, KTA1268GR (невнутренние железные ножки).   Особенности:   Размер: 18 см в длину и 18 см в ширину.   Эта плата содержит параллельный Регулируемый источник питания класса А, который может быть непосредственно подключен к трансформатору. Выход переменного тока трансформатора требует четырехпроводного выхода, напряжение переменного тока может быть 15 В ~ 24 В, а мощность трансформатора составляет не менее 30 Вт.   Обновление цепи золотого горла A100 выглядит следующим образом:   1. Напряжение буферной стадии и дифференциальной стадии отменяется регулятором напряжения 15 В и переключается на параллельную цепь регулятора напряжения, Стоимость увеличивается, напряжение более стабильное, и эффект выше.   2, левый и правый каналы самостоятельно заземлены, а левый и правый изолированы, что еще больше увеличивает разделение, 3, увеличивая размер основного конденсатора, совместимость с 7,5 мм и 10 мм Шаг конденсаторов.   4, Увеличьте размер диода выпрямителя и отверстия штыря, вы можете выбрать больший текущий диод для выпрямления,   5. Вход и выход сигнала имеют четырехпроводный формат, а основания сигнала левого и правого каналов являются независимыми.   После подключения трансформатора сначала Отрегулируйте выходное напряжение. Буферное напряжение ± 15 В. Основное напряжение рекомендуется ± 18 В до ± 24 В. Повторите регулировку несколько раз, пока напряжение не будет стабильным. Другие не нужно регулировать, и сигнал может работать.   Эта плата также может использоваться в качестве усилителя для наушников. Регулировка сопротивления выходному току может управлять наушниками с различными импедансами. Посылка:

2015 г. 1 предметПечатная плата

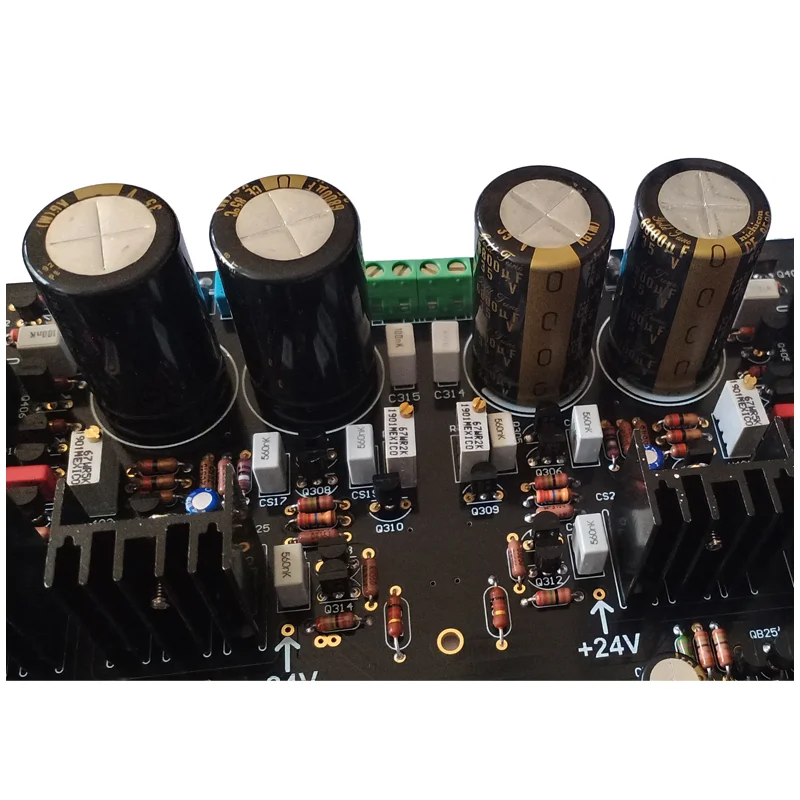

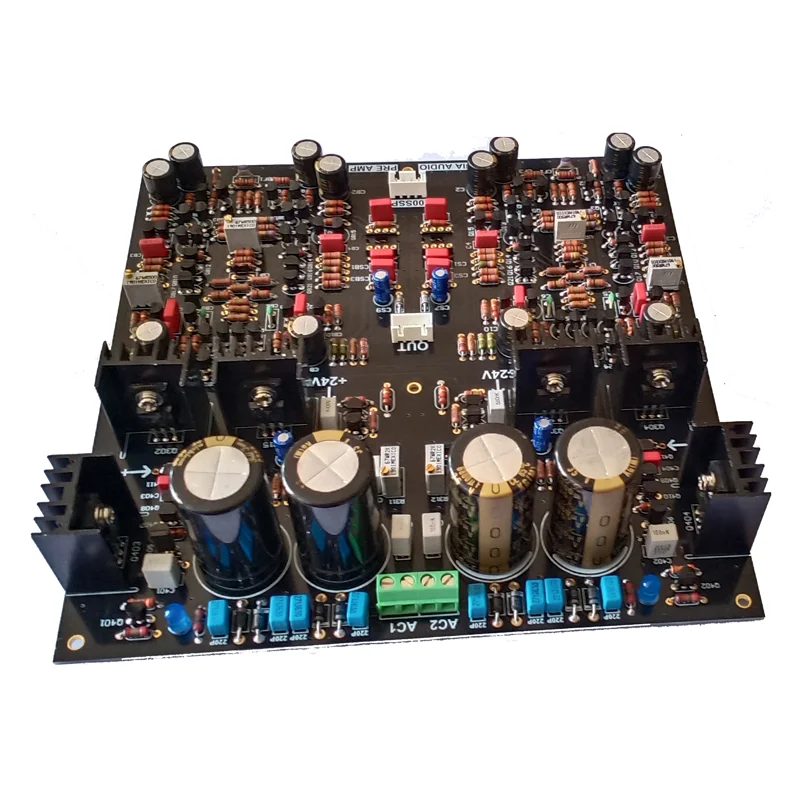

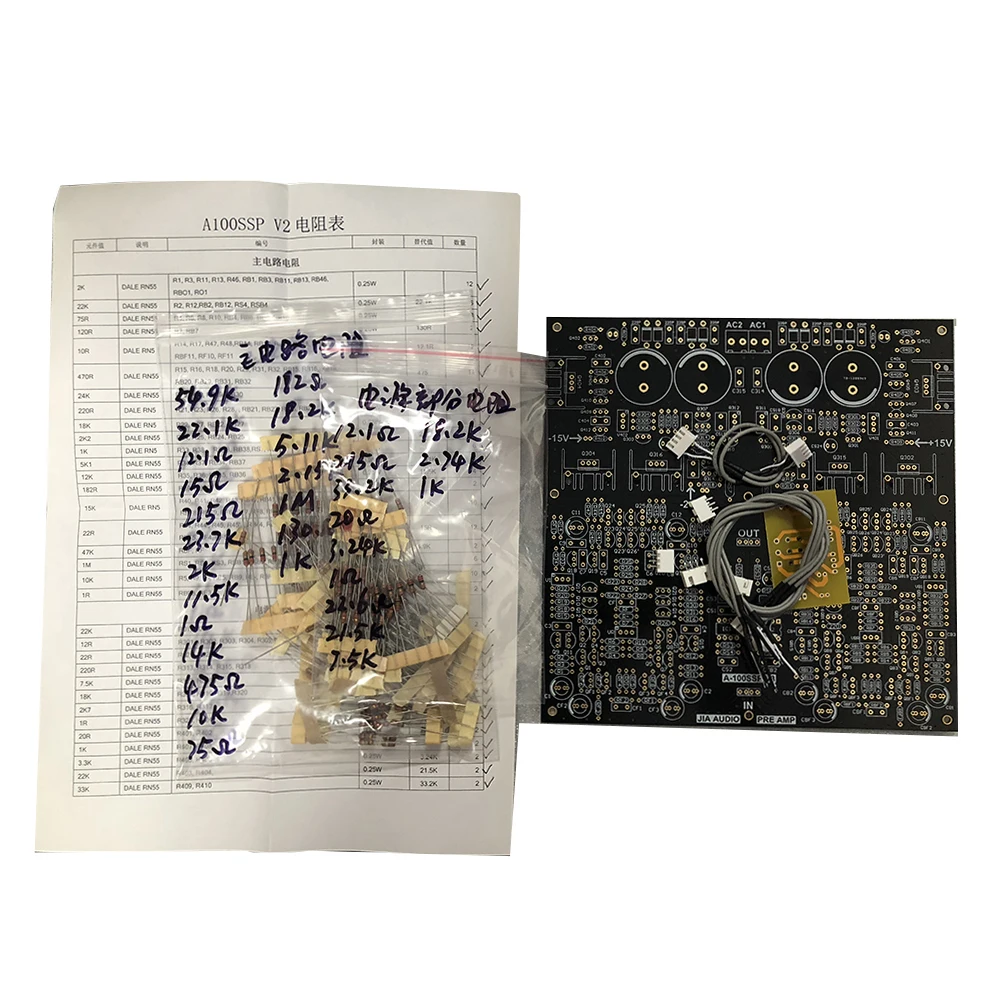

Примечания о наборе:   Все компоненты включают печатную плату, каждый комплект отправляет сигнальную линию, плату потенциометра Пленочный конденсатор RIFA или WIMA, или EVOX. Основной фильтр электролитический конденсатор является немецким, разделительный конденсатор-это конденсатор Золотой подписи Nikon, небольшой конденсатор-это серебряная пленка Philip и серебряная слюда, а сопротивление-Дейла. Полевая трубка 2SK170, 2SJ74 Полюсная трубка импортируется из Toshiba 2SC2240, 2SA970

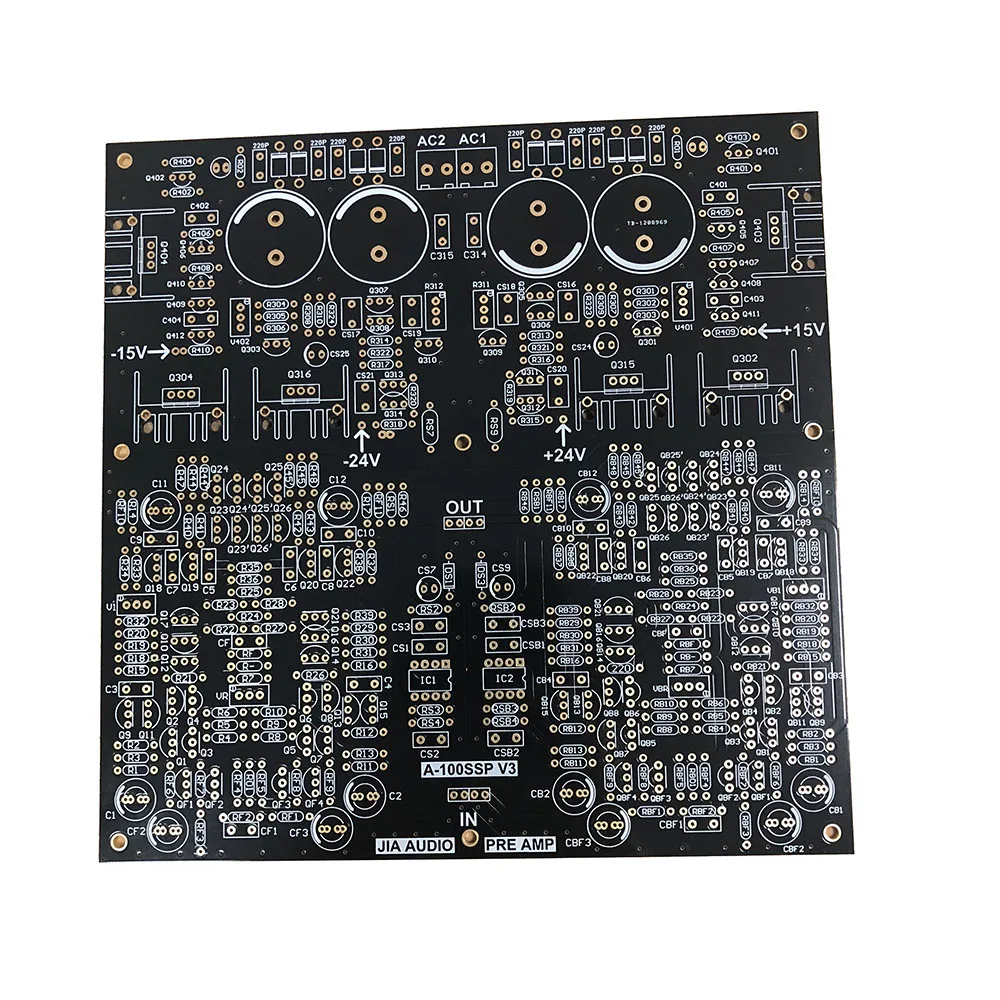

Схема PCB выглядит следующим образом: двухканальные заземляющие провода направляются независимо, одна точка заземлена, а земля двусторонняя

Важное примечание: компоненты подлежат фактической установке. Фотографии только для справки.

1. Все компоненты являются импортированными компонентами и являются новыми продуктами. Ручная разборка не рекомендуется.

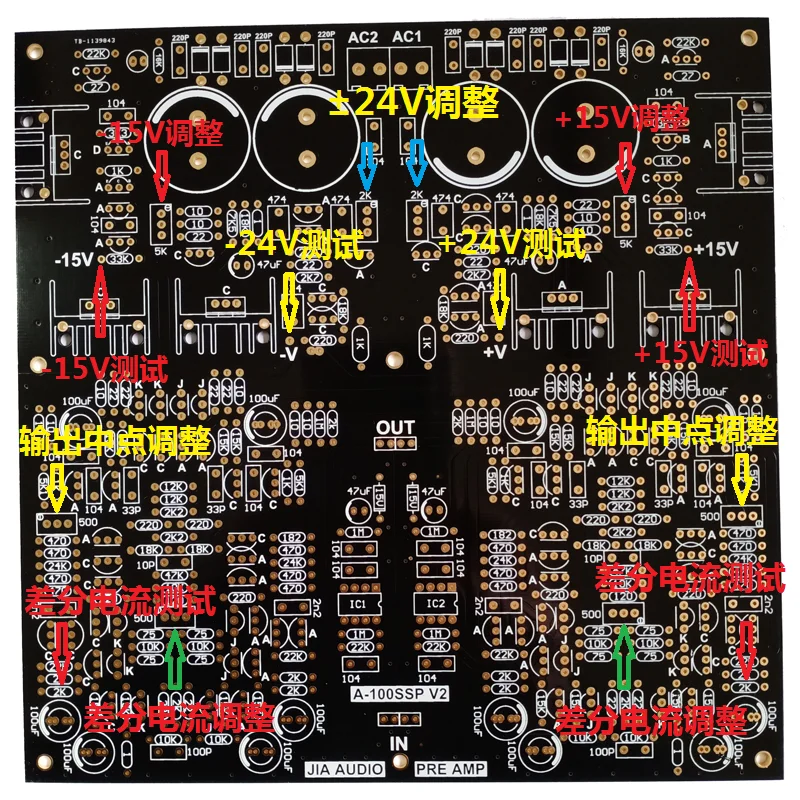

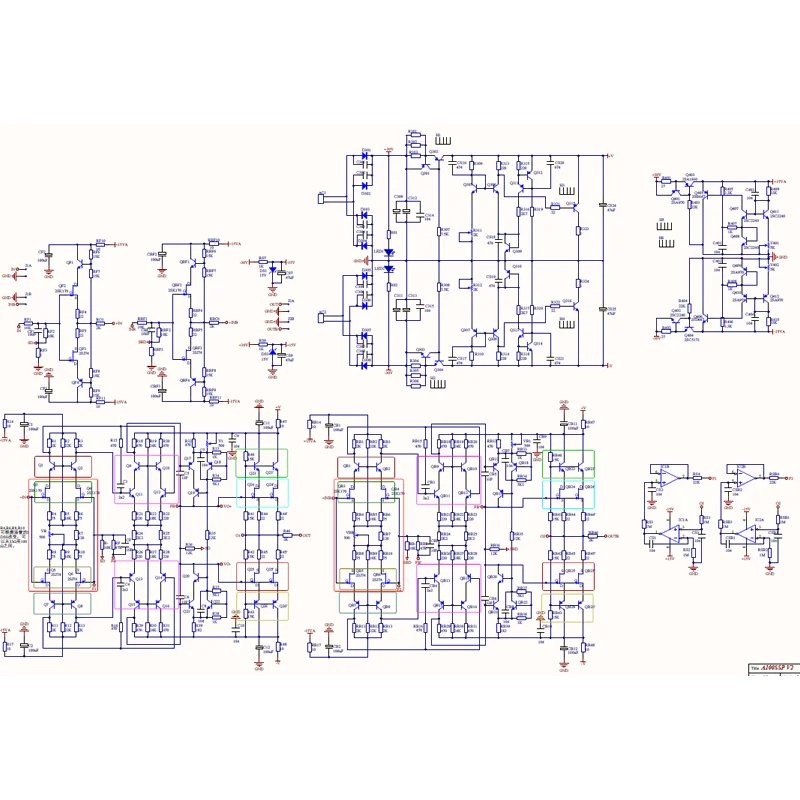

  2. Все резисторы должны быть установлены сверху, потому что земля двухсторонняя, чтобы предотвратить контакт с землей.   3. Перед установкой повторно и тщательно просмотрите схему схемы, компоненты не должны быть установлены неправильно.   4. Все используемые триоды должны быть сопряжены. Если разные полюсы не могут быть сопряжены, по крайней мере, они должны быть сопряжены с одинаковыми полюсами. Все полевые трубки должны быть сопряжены с IDSS. Если это невозможно, будет трудно настроить.   5. После мытья доски включите питание снова, чтобы предотвратить плохие последствия, вызванные мусором припоя.   6. После включения, сделайте следующие корректировки в соответствии с этапами:   A, сначала Отрегулируйте Основное напряжение. Поскольку это параллельный Регулируемый источник питания, подождите несколько минут и отрегулируйте его несколько раз, пока напряжение стабилизируется до 24 В.   B, второй шаг заключается в регулировании напряжения 15 в, работа как выше,   C, отрегулируйте рабочий ток дифференциальной фазы, ток этой части составляет от 1 до 2 мА, то есть напряжение на резисторе 2K составляет от 2 в до 4 в,   D, Отрегулируйте выходное напряжение средней точки, сначала не вставляйте оп-усилитель, установите его после регулировки, лучше всего подключить резистор 10K между выходной клеммой и заземлением в качестве нагрузки, также разделен на несколько раз, настройте его близко к 0мв, Подключите и измерьте выходное среднее напряжение снова, в это время должно быть несколько десятых милливольт.   Таблица регулировки каждой детали показана ниже:

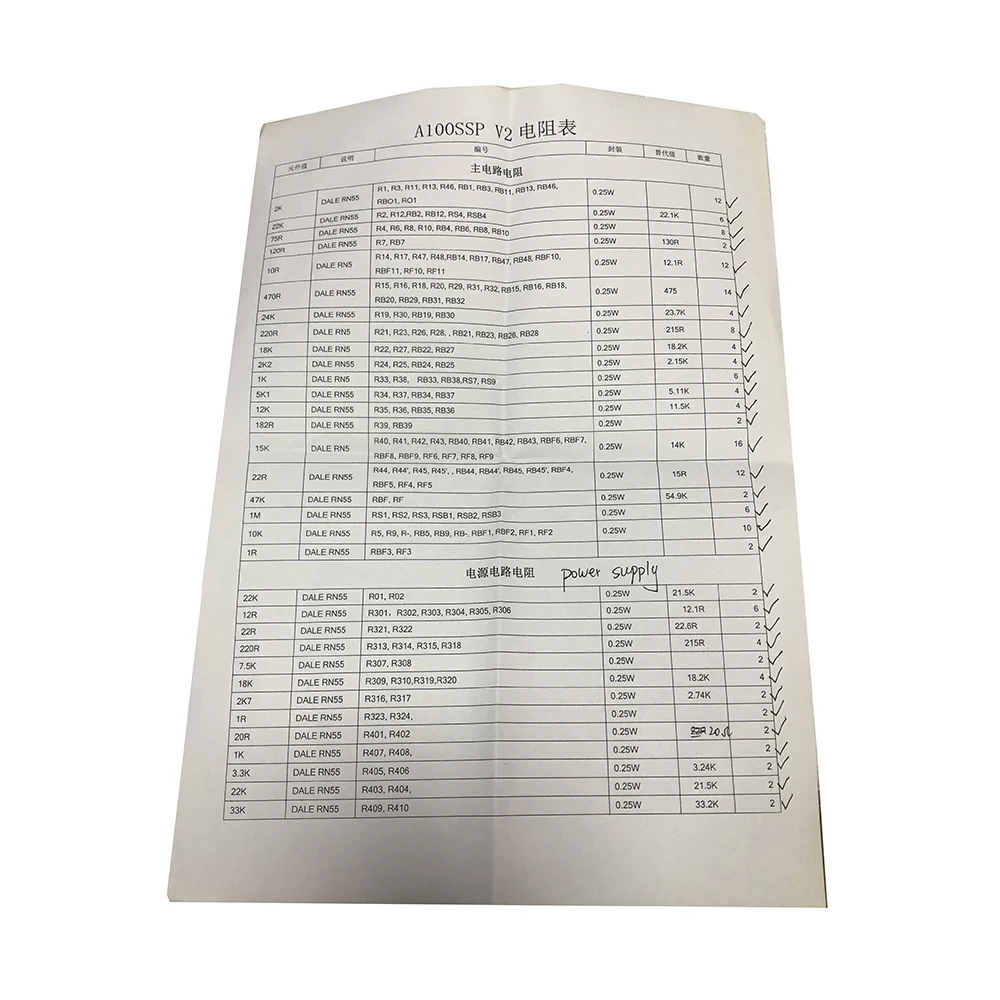

Значение компонента Описание Нумерация Инкапсуляция Стоимость замены Количество     接插件     电源端子 两脚插座(5 мм) AC1, AC2 (5 мм)   2     散热器 散热器 H1, H2, H3, H4,'H5, H6 散热器B   6     Стальная проволока   J1A, J1B, J2A, J2B 2,54 мм   4     DIP8Стальная проволока   IC1,IC2, IC2, IC1 2,54 мм   2     电容     100 мкФ/50 в 尼康签字版 C1, C2, C11, C12, CB1, CB2, CB11, CB12, CBF2, CBF3, CF2, CF3 EC-2.54(5)-6(10)   12     2n2 WIMA C3, C4, CB3, CB4 (直插)5-от 3 до 7 лет   4     33P 银膜电容 C5, C6, CB5, CB6 (直插)5-от 3 до 7 лет 30P 4     104 薄膜电容 C7, C8, C9, C10, C314, C315, C401, C402, C403, C404, CB7, CB8, CB9, CB10, CS1, CS2, CS3, CSB1, CSB2, cb3 (直插)5-от 3 до 7 лет   20     220P 薄膜电容 C301, C302, C303, C304, C305, C306, C307, C308 (直插)5-от 3 до 7 лет   8     3300 мкФ 德国WE C309, C311, C312, C313 EC-10-25   4     10P 薄膜电容 CBF, CF (直插)5-от 3 до 7 лет   2     100P 银膜电容 CBF1, CF1 (直插)5-от 3 до 7 лет 82P 2     47 мкФ 电解电容 CS7, CS9, CS24, CS25 EC-2.54-6   4     474 WIMA CS16, CS17, CS18, CS19, CS20, CS21 5-5-7mm   6     IC     OPA2134 Двойная ОП IC1, IC2     2     晶体管     BYV26C 二极管 D301, D302, D303, D304, D305, D306, D307, D308 D3A 二极管   8     15 в 稳压管 DS1, DS3 1N4744   2     Светодиодный 发光二极管(蓝) LED1, LED2 LED2   2     C3200GR 三极管 Q1, Q2, Q9, Q10, Q11, Q12, Q20, Q21, Q22, Q23, Q23, Q305, Q306, Q309, Q313, Q314, QB1, QB2, QB9, Q10, QB11, QB12, QB20, QB21, QB22, QB23, QB23', QBF1, QF1,'Q303,Q402, Q407, Q408, Q411 TO-92G 2SCXXXX 34     2SK170   Q3, Q4, Q24, Q24', QB3, QB4, QB24, QB24', QBF2, QF2 JFET1   10     2SJ74   Q5, Q6, Q25, Q25', QB5, QB6, QB25, QB25', QBF3, QF3 JFET1   10     A1268   Q7, Q8, Q13, Q14, Q15, Q16, Q17, Q18, Q19, Q26, Q26', Q307, Q308, Q310, Q311, Q312, QB7, QB8, QB13, B14, QB15, QB16, QB17, QB18, QB19, QB26, QB26', QBF4, QF4,'Q301,'Q401, Q409, Q410, Q412 TO-92G 2SAXXXX 34     2SA1930 К-220 三极管 Q302, Q315, Q403 TO-220L   3     2SC5171 К-220 三极管 Q304, Q316, Q404 TO-220L   3     2SB647 日立三极管 Q405 TO-92E   1     2SD667 日立三极管 Q406 TO-92E   1     Сопротивление основной цепи     2K Дейл рн55 R1, R3, R11, R13, R46, RB1, RB3, RB11, RB13, RB46, RBO1, RO1 0,25 W   12     22K Дейл рн55 R2, R12,RB2, RB12, RS4, RSB4 0,25 W   6     75 Дейл рн55 R4, R6, R8, R10, RB4, RB6, RB8, RB10 0,25 W   8     120 Дейл рн55 R7, RB7 0,25 W   2     10 Дейл рн5 R14, R17, R47, R48,RB14, RB17, RB47, RB48, RBF10, RBF11, RF10, RF11 0,25 W   12     470 Дейл рн55 R15, R16, R18, R20, R29, R31, R32, RB15, RB16, RB18, RB20, RB29, RB31, RB32 0,25 W   14     24K Дейл рн55 R19, R30, RB19, RB30 0,25 W   4     220 Дейл рн5 R21, R23, R26, R28, RB21, RB23, RB26, RB28 0,25 W   8     18K Дейл рн5 R22, R27, RB22, RB27 0,25 W   4     2K2 Дейл рн55 R24, R25, RB24, RB25 0,25 W   4     1K Дейл рн5 R33, R38, RB33, RB38,RS7, RS9 0,25 W   6     5K1 Дейл рн55 R34, R37, RB34, RB37 0,25 W   4     12K Дейл рн55 R35, R36, RB35, RB36 0,25 W   4     182 Дейл рн55 R39, RB39 0,25 W   2     15K Дейл рн5 R40, R41, R42, R43, RB40, RB41, RB42, RB43, RBF6, RBF7, RBF8, RBF9, RF6, RF7, RF8, RF9 0,25 W   16     22 Дейл рн55 R44, R44', R45, R45', RB44, RB44', RB45, RB45', RBF4, RBF5, RF4, RF5 0,25 W   12     47K Дейл рн55 RBF, RF 0,25 W   2     1 м Дейл рн55 RS1, RS2, RS3, RSB1, RSB2, RSB3 0,25 W   6     10K Дейл рн55 R5, R9, R-, RB5, RB9, RB-, RBF1, RBF2, RF1, RF2 0,25 W   10     1 Дейл рн55 RBF3, RF3     2     Сопротивление цепи питания     16K 718 电阻 R01, R02 0,25 W   2     10 718 电阻 R302, R303, R304, R305, 0,25 W   4     22 718 电阻 R301, R306, R321, R322 0,25 W   4     220 718 电阻 R313, R314, R315, R318 0,25 W   4     7,5 K 718 电阻 R307, R308 0,25 W   2     18K 718 电阻 R309, R310,R319,R320 0,25 W   4     2K7 718 电阻 R316, R317 0,25 W   2     1 718 电阻 R323, R324, 0,25 W   2     27 718 电阻 R401, R402 0,25 W   2     1K 718 电阻 R407, R408, 0,25 W   2     3,3 K 718 电阻 R405, R406 0,25 W   2     22K 718 电阻 R403, R404, 0,25 W   2     33K 718 电阻 R409, R410 0,25 W   2     Регулируемое сопротивление     500 精密可调 V1, VB1, VBR, VR 3296 可调   4     2K 精密可调 R311, R312 3296 可调   2     5K 精密可调 V401, V402 3296 可调   2
