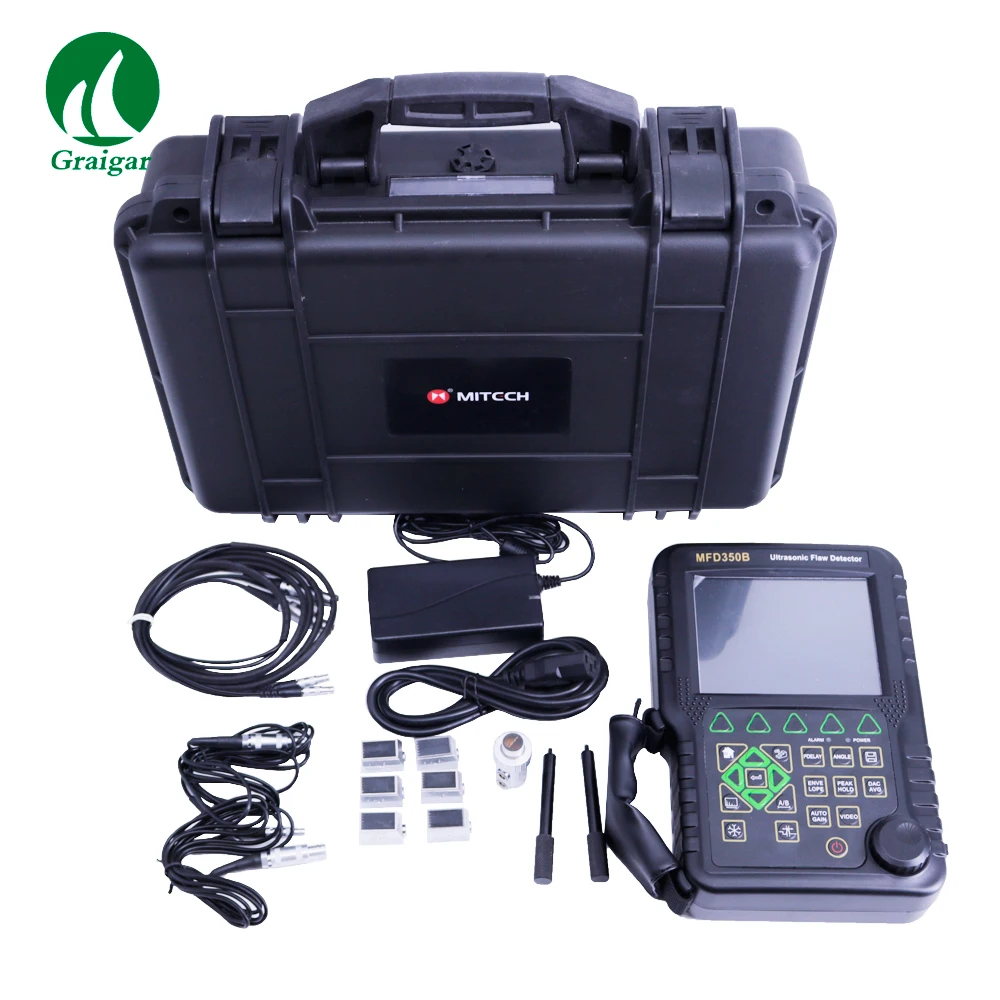

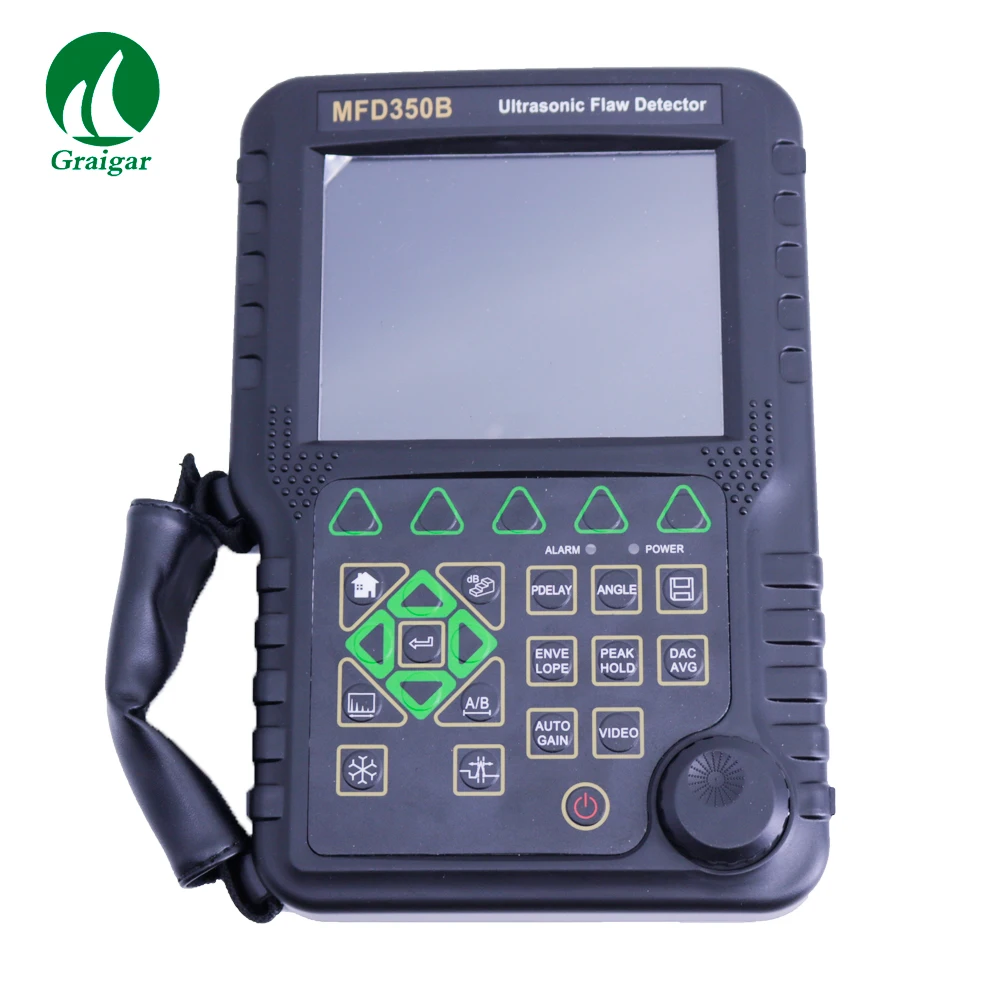

MFD350B ультразвуковой дефектоскоп NDT с дополнительными зондами и

MFD350B ультразвуковой дефектоскоп NDT с дополнительными зондами и

Обзор

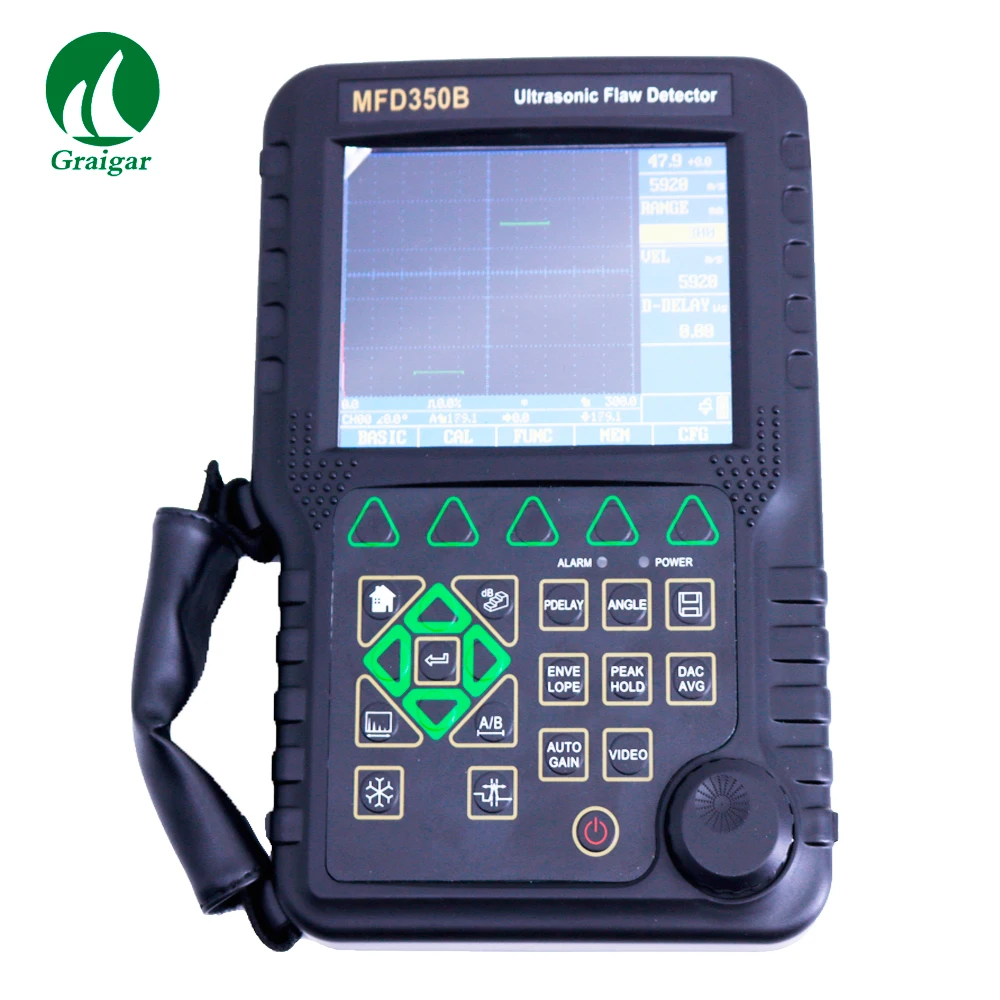

Цифровой ультразвуковой дефектоскоп MFD350B является экономичной и практичной моделью, улучшенной на MFD500B. За исключением различий в диапазоне измерений, рабочей частоте и параметрах импульса, другие характеристики такие же, как MFD500B.

На основе ультразвукового импульсного отражения принцип тестирования, цифровой ультразвуковой дефект MFD350B определяет весь процесс тестирования мини-процессором. И он имеет низкую мощность и может заряжать две модели, такие как онлайн chargeing и автономная зарядка. И может работать непрерывно около 8 часов. С большой емкостью, цифровой многоцветный TFT LCD, оригинальный импортный стабильный IC, малый размер, легкий вес, стабильная производительность и выгодная цена, цифровой ультразвуковой дефектоскоп MFD350B является одним из высококлассных и экономичных ультразвуковых дефектоскопов нашей компании.

Ключевые особенности

1, цифровой ультразвуковой дефектоскоп с английским дисплеем, меню master-slave, клавиша быстрого доступа и цифровая ручка быстрого управления, он разработан с передовой технологией и может использоваться очень удобно.

2, цифровой ультразвуковой дефектоскоп с цифровым цветным TFT ЖК-дисплеем, он может выбрать цвет фона и цвет волны, согласно окружающей среде. И яркость ЖК-дисплея также может быть установлена самостоятельно.

4. Цифровой ультразвуковой дефект с небольшим размером и малым весом, прибор может удерживаться одной рукой. Цифровой ультразвуковой дефектоскоп прочный в использовании и тенденции свинцовой промышленности

Диапазон

0 ~ 6000 мм (при скорости стали); Диапазон выбирается в фиксированных ступенях или непрерывно изменяется.

Пульсер

Шип возбуждения с низким, средним и высоким выбором импульсной энергии.

Частота повторения импульса: вручную регулируется от 10 до 1000 Гц.

Ширина импульса: фиксированная, нерегулируемая

Демпфирование: 100,200,400 Ом выбирается для удовлетворения различных потребностей в разрешении и чувствительности.
Режим работы зонда: одиночный элемент, двойной элемент и через передачу;

Приемник
Выборка в режиме реального времени на частоте 160 МГц достаточно высокая скорость для записи информации о дефектах.
Исправление: Положительная Половина волны, отрицательная Половина волны, полная волна и RF

Шаг дБ: 0 дБ, 0,1 дБ, 2 дБ, 6 дБ ступенчатое значение, а также режим автоматического усиления

Сигнализация
Будильник со звуком и светом.

Мермори

Всего 100 каналов конфигурации хранят все рабочие параметры инструмента плюс кривая DAC/AVG;
Хранимые данные конфигурации могут быть легко просмотрены и отозваны для быстрого, повторного инструмента
Настройка. Всего 1000 наборов данных хранят все рабочие параметры инструмента плюс A-scan. Все каналы конфигурации и наборы данных могут быть перенесены на ПК через порт USB.
Функции

Пиковое удержание:Автоматический поиск пиковой волны внутри ворот и удержание ее на дисплее.

Расчет эквивалентного диаметра: Узнайте пиковое эхо и Вычислите его эквивалентный диаметр.

Непрерывная запись: Записывайте дисплей непрерывно и сохраняйте его в памяти внутри
Инструмент.

Локализация дефекта: локализовать положение дефекта, включая расстояние, глубину и его плоскость
Расстояние проекции.

Размер дефекта: рассчитать Размер дефекта

Оценка дефекта: оцените дефект по эхо конверту.

ЦАП: коррекция амплитуды расстояния

AVG: функция увеличения размера расстояния

Измерение трещин: Измерьте и Вычислите глубину трещин

B-SCAN: отображение поперечного сечения тестового блока.

Часы в реальном времени
Часы в реальном времени для отслеживания времени.

Коммуникация
Высокоскоростной коммуникационный порт USB2.0

Технические характеристики
Диапазон: (0 ~ 6000) мм
Полоса пропускания: (0,5 ~ 10) МГц
Скорость материала: (1000 ~ 9999) m / s
Динамический диапазон:? 32 дБ
Вертикальная линейная погрешность:? 3%
Горизонтальная линейная погрешность:? 0.2%
Разрешение:> 40 дБ (5P14)
Чувствительность: 60 дБ (плоское глубокое отверстие 200 мм, Dia2)
Отклонение: (от 0 до 80)% Линейный
Уровень шума:? 10%
Источник питания: 9 В постоянного тока; Литиевые батареи работают от 4 до 8 часов и более
Температура окружающей среды: (-20 ~ 50)
Относительная влажность: (20 ~ 95)% RH
Габаритные размеры: 263 × 170 × 61 (мм)

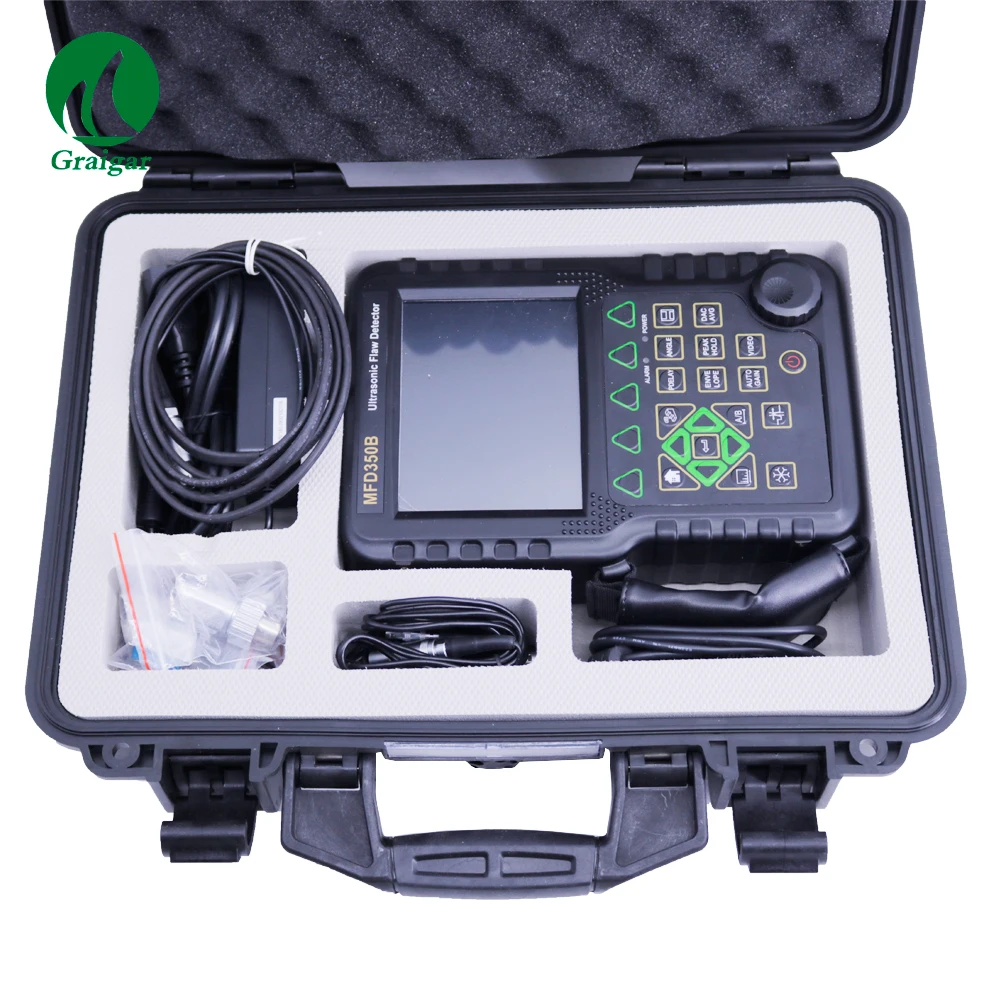

Стандартная конфигурация MFD350

Нет.

Товар

Количество

1.

Основной корпус

1.

2.

Зонд прямого луча 4P,10 мм

1.

3.

Угловой зонд 4P8*9,60 °

1.

4.

Кабель машинного зонда

1.

5

Модуль батареи

1.

6

Адаптер питания (зарядное устройство)

1.

7

Опорный столб

1.

8

Руководство по эксплуатации

1.

9

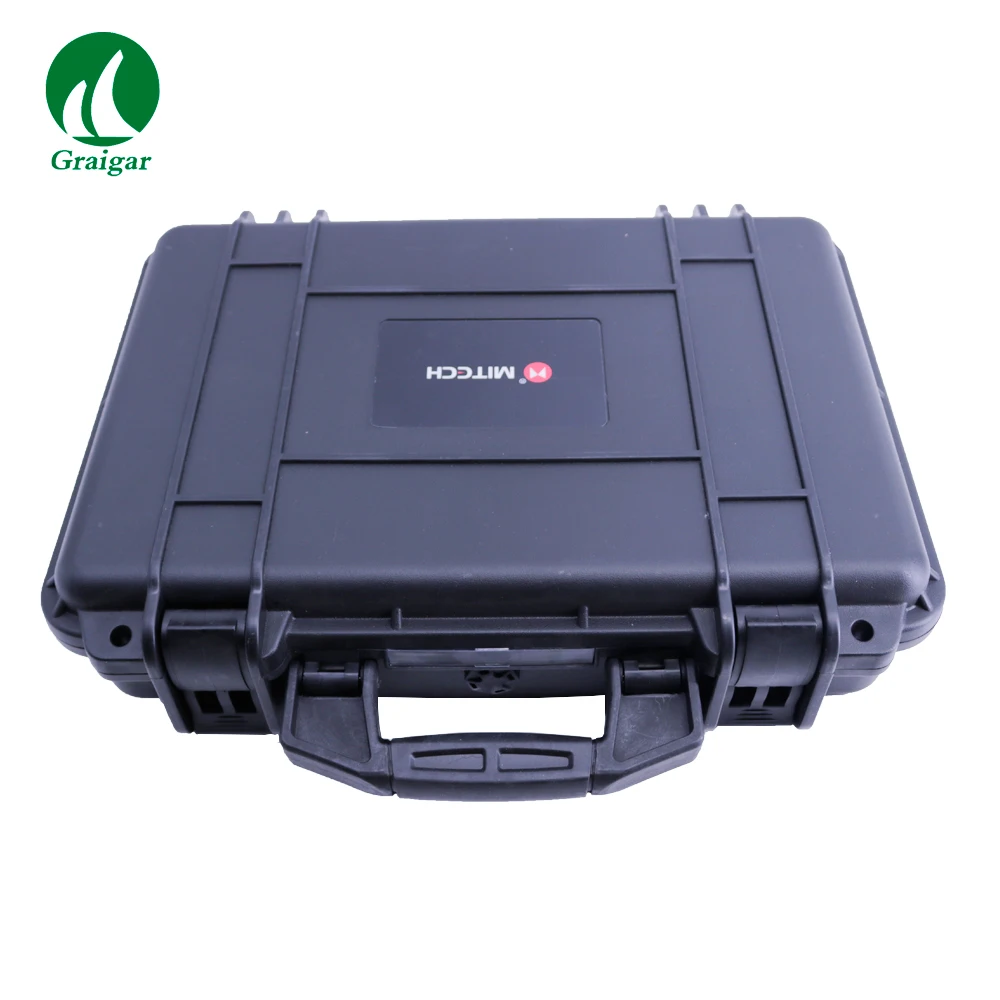

Чехол для инструмента

1.

10

Программное обеспечение с кабелем

1.

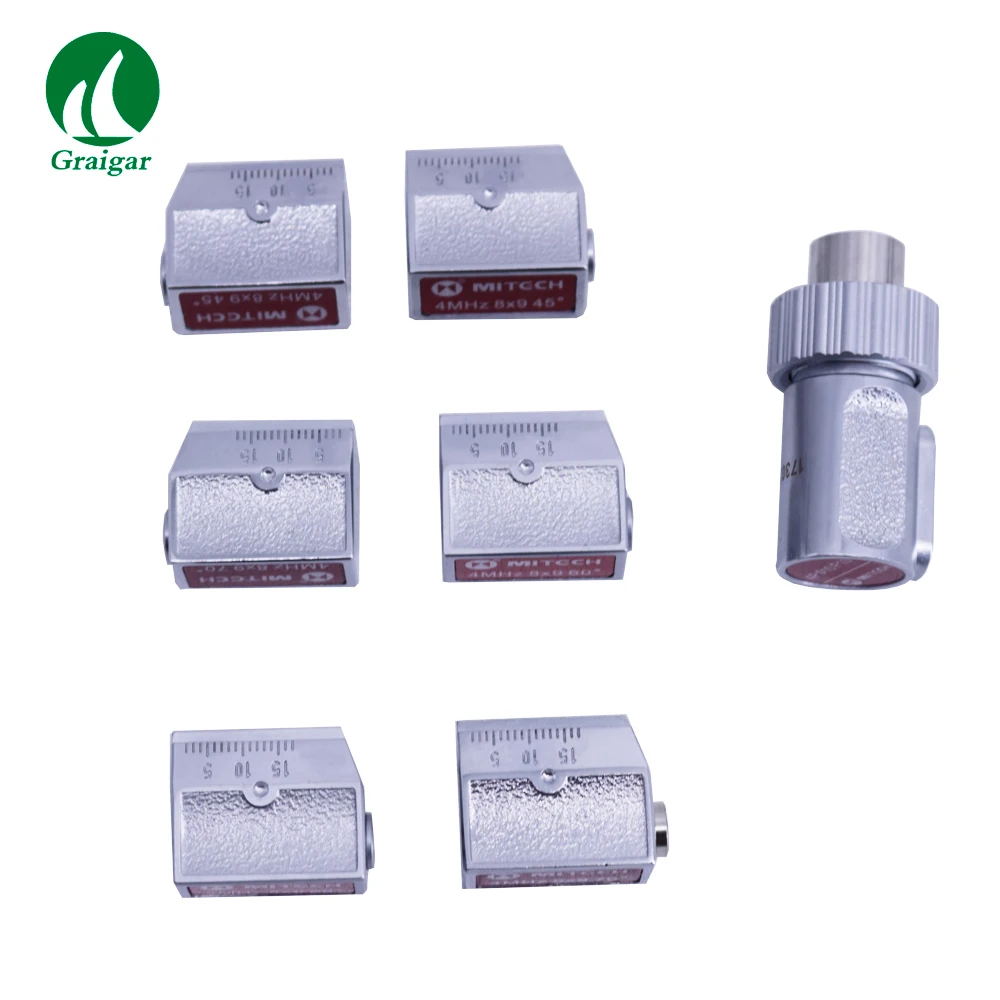

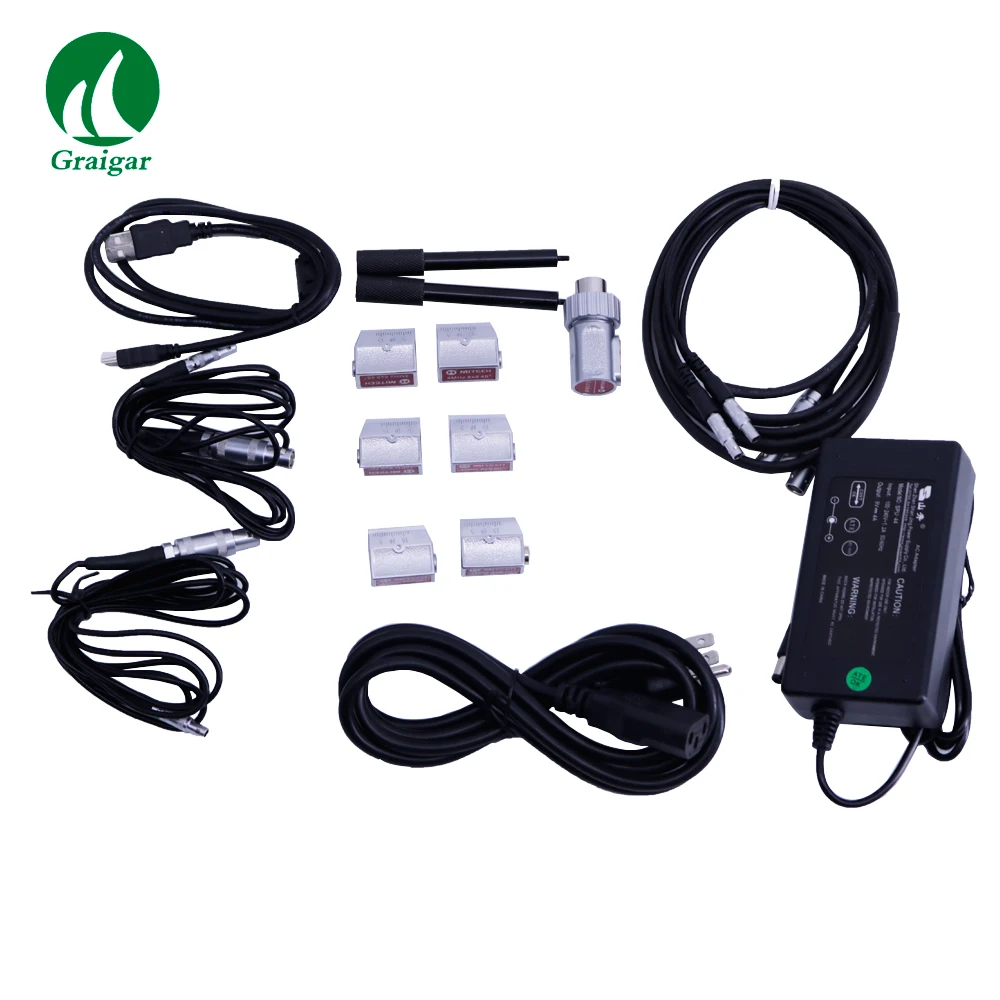

Дополнительные преобразователи и соединительные кабели:

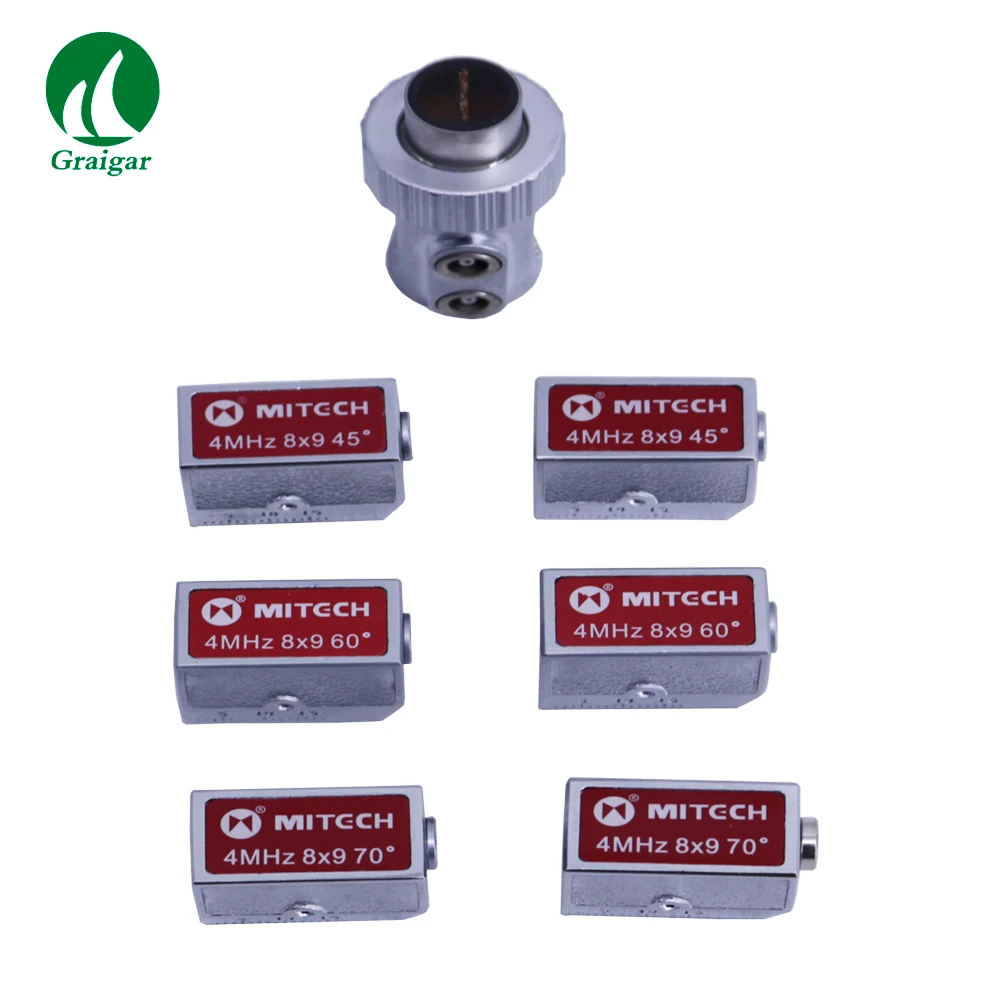

1x4 МГц 10 мм двойной датчик прямого луча F10 преобразователь

2x45 ° контактный датчик угла луча (4 МГц 8x9)

2x60 ° контактный датчик угла луча (4 МГц 8x9)

2x70 ° контактный датчик угла луча (4 МГц 8x9)

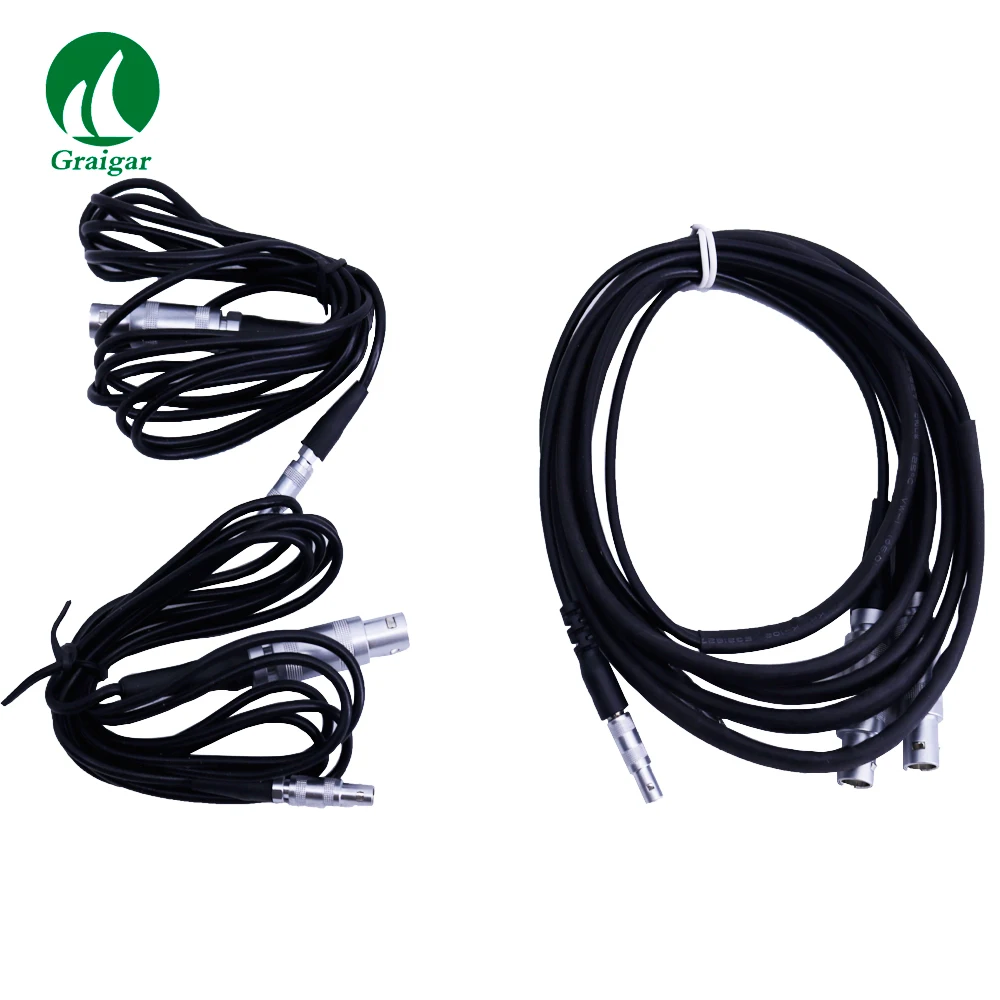

1 х соединительный кабель для зонда углового луча (C9-C5)

1 х соединительный кабель для двухлучевого зонда (C9-C5)
