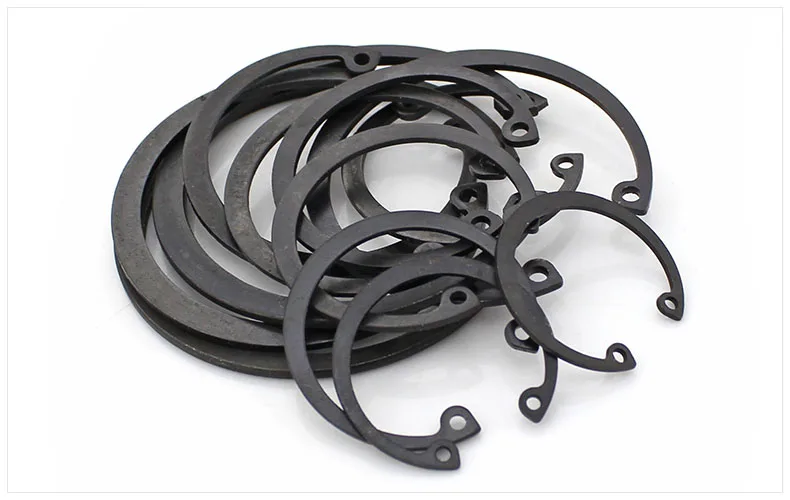

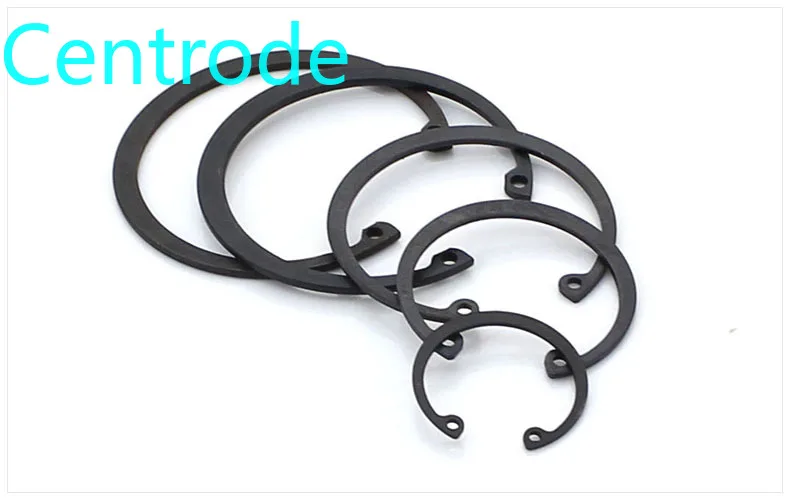

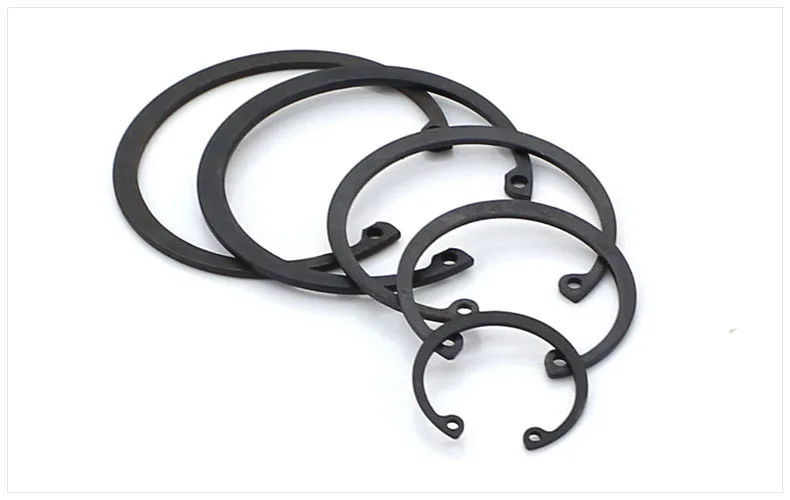

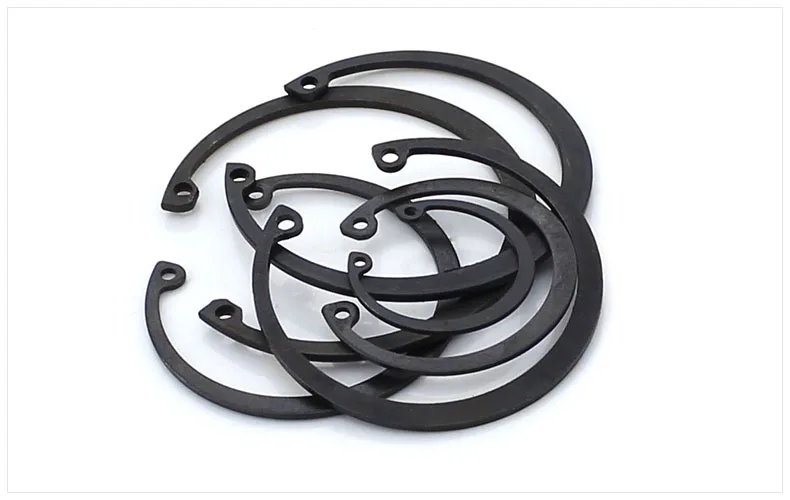

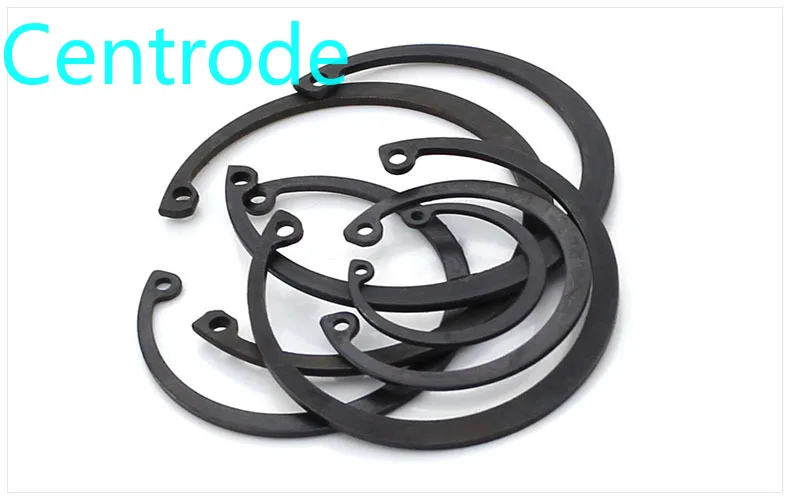

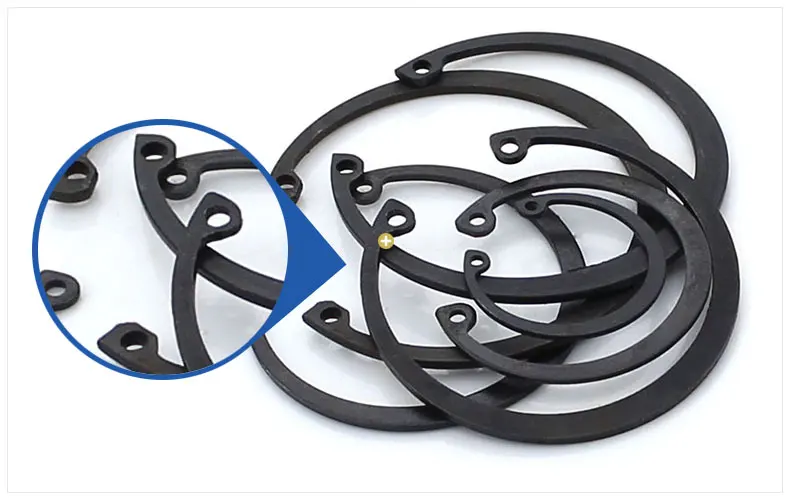

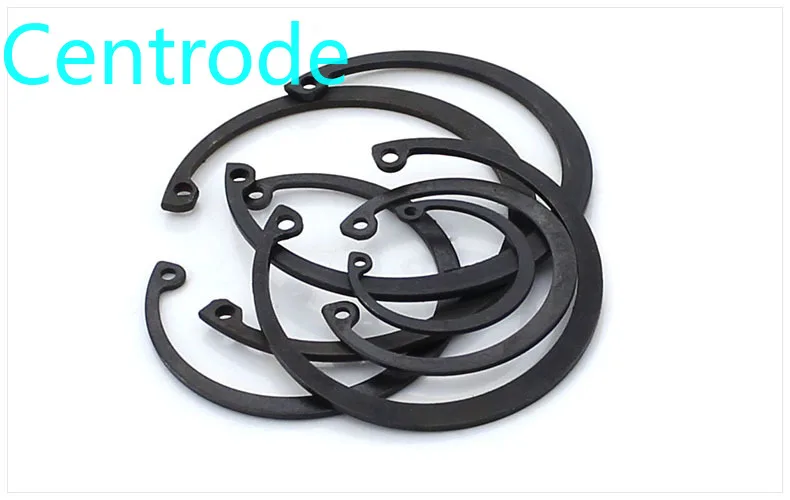

Отверстие с внутренним язычком для карты kaka язычковое отверстие типа C

Бренд Centrode Текстура материала Углеродистая сталь 名称 Отверстие стопорное кольцо Обработка поверхности Чернеют Стандарт GB GB893 Инструкции по упаковке Пластик сумки/коробка 尺寸 Описание: Пожалуйста, выберите необходимые характеристики продукта в соответствии с внешним диаметром соответствующих спецификаций

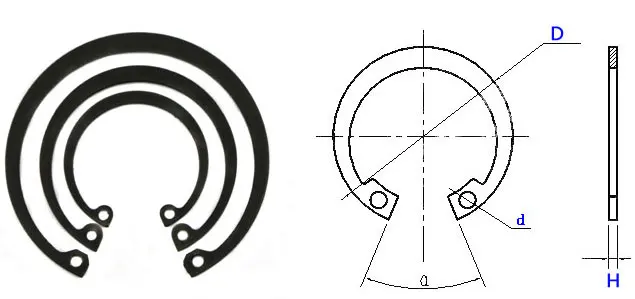

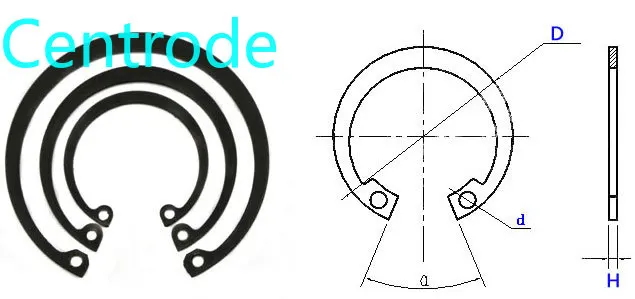

При наличии положительных и отрицательных допусков, особенно те, кто заботится о них, размеры гаек, плоских шайб, стопорных колец и т. Д. Должны соответствовать диаметру (толщине) винтов, используемых вместе.Окружающая Обстановка: мм Параметры φ Наружный диаметр: d Толщина h Внутреннее отверстие d Угол α Параметры Размер Наружный диаметр: d Толщина H 内孔d 角度α Φ8 8,64 0,56 1 45 ° Φ34 36,45 1,5 2,5 45 ° Φ9 9,8 0,58 Φ35 37,35 1,5 Φ10 11 0,74 1,5 Φ36 38,9 1,5 Φ11 12 0,8 Φ37 39,8 1,5 Φ12 13 0,9 Φ38 41,65 1,5 Φ13 14,2 0,94 1,7 Φ39 42,6 1,5 Φ14 15 1 Φ40 43,8 1,5 Φ15 16,1 1 Φ42 45,6 1,5 3 Φ16 17,4 1 Φ45 48,9 1,5 Φ17 18,4 1 Φ47 51,5 1,5 Φ18 19,4 1 Φ48 51,8 1,5 Φ19 20,6 1 2 Φ50 53,6 2 Φ20 21,36 1 Φ52 55,9 2 Φ22 23,5 1 Φ55 59,1 2 Φ24 25,9 1,2 Φ58 62,3 2 36 ° Φ25 26,7 1,2 Φ60 64,5 2 Φ26 27,64 1,2 Φ62 65,9 2 Φ28 30,2 1,2 Φ65 69,3 2,5 Φ30 32,7 1,2 Φ68 72,4 2,5 Φ32 34,3 1,2 2,5
