Реле таймера задержки самофиксация задержки включения выключения супер 555 таймер DC 5V/12V/24V

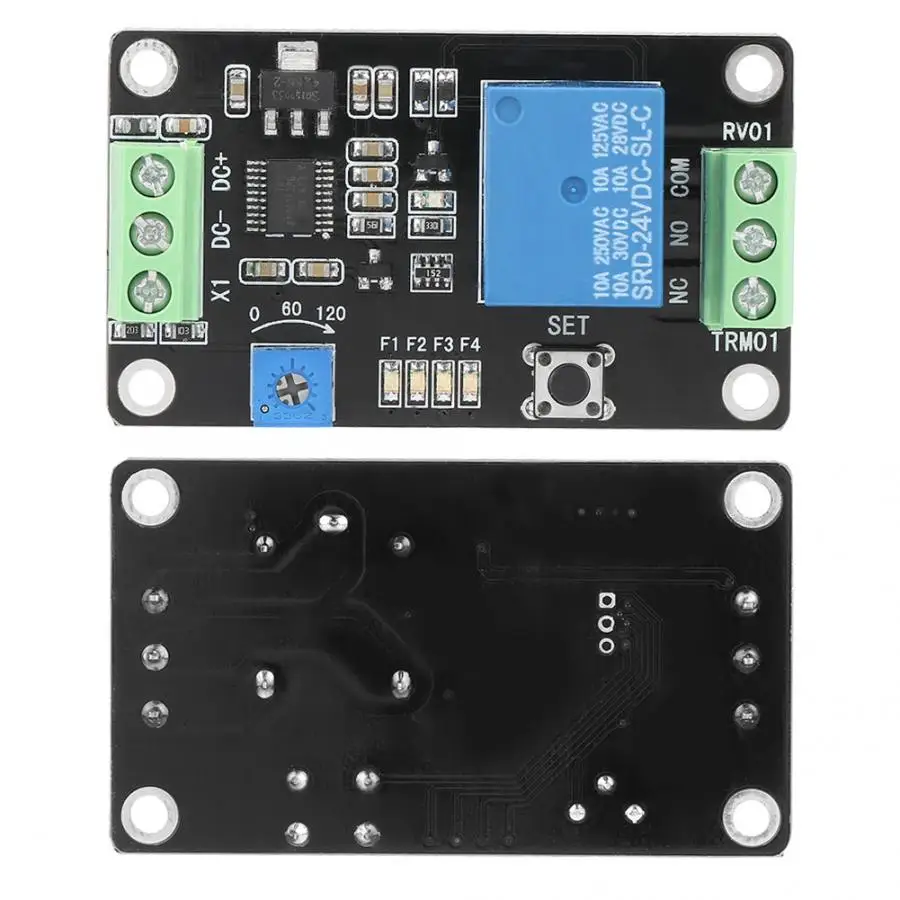

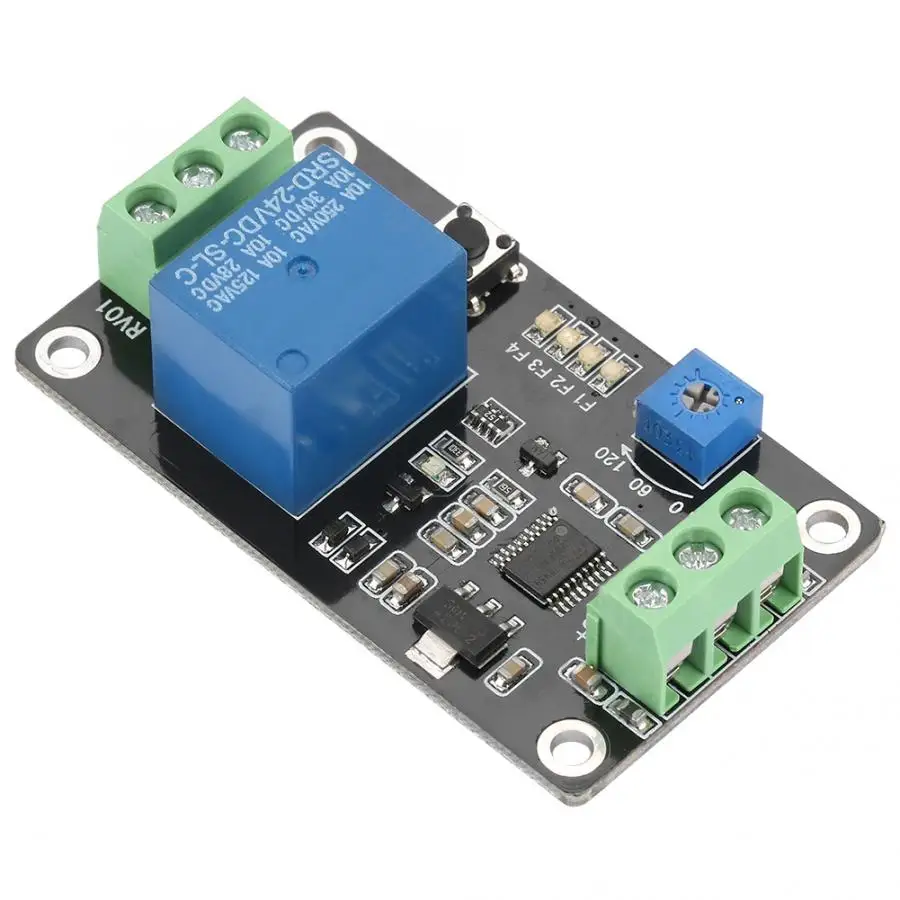

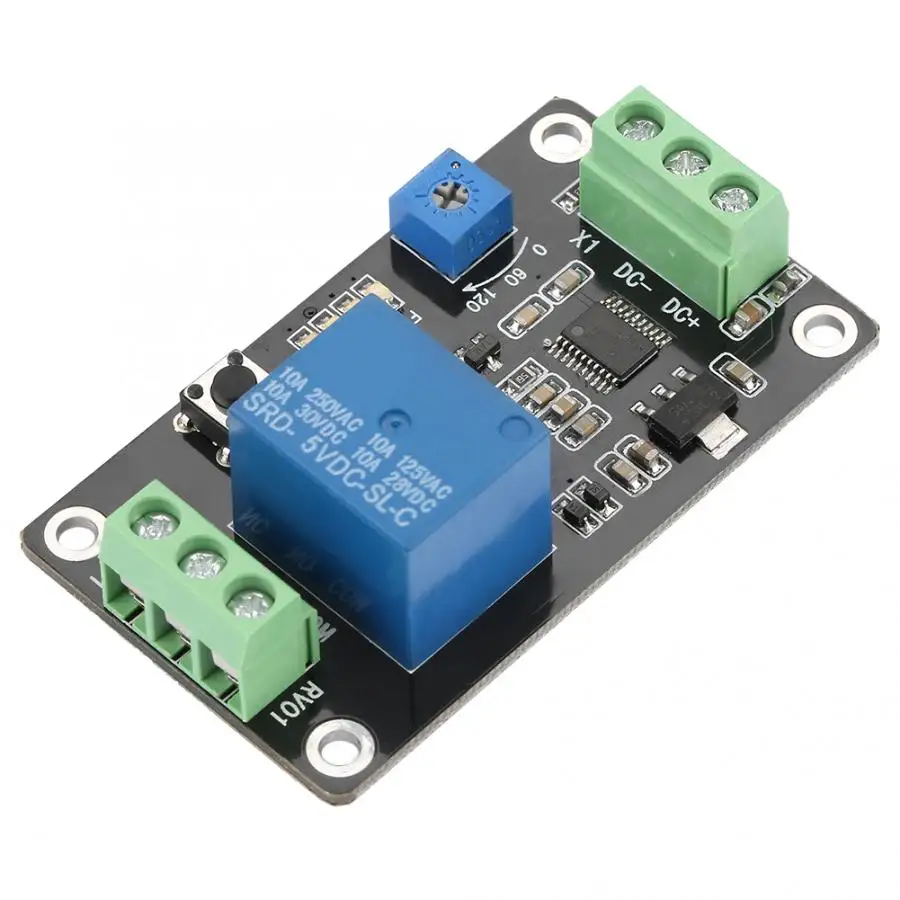

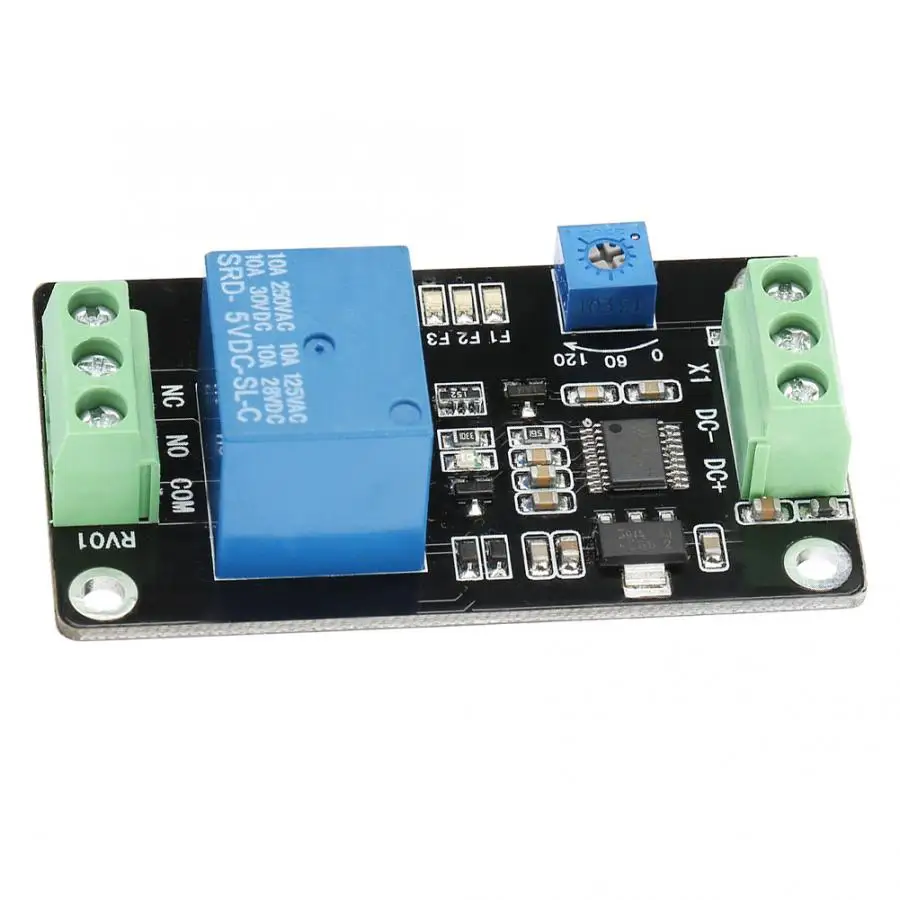

Модуль реле задержки TRM01 принимает высококачественные компоненты и имеет стабильную производительность и простую работу. Он может быть широко использован в различных ситуациях управления, которые требуют задержки самоблокировки. Модуль оснащен 4 функциями для удовлетворения различных потребностей приложений и может настраивать и добавлять другие конкретные функции в соответствии с потребностями пользователя.

Особенности:

1. С задержкой включения, задержкой выключения, самофиксацией и функцией задержки запуска.

2. С функцией анти-реверса источника питания, чтобы предотвратить повреждение модуля.

3. Есть три версии рабочего напряжения 5 В/12 В/24 В для пользователей на выбор.

4. Время задержки может быть произвольно между 0,1 секунд и 120 секунд.

5. Параметры могут быть сохранены, и содержимое настройки не теряется при выключении питания.

Параметры:

Рабочее напряжение: 5 В постоянного тока, 12 В, 24 В (опционально)

Рабочий ток:

<80 мА при 5 В (<1 мА, когда реле не работает)

<35 мА при 12 В <1 мА, когда реле не работает)

<18 мА при 24 В (<1 мА, когда реле не работает)

Грузоподъемность:

-Нормально открытый порт: DC 0-30 в/10A, AC 0-250 В/10A

-Нормально закрытый порт: DC 0-28V/10A, AC 0-125V/10A

Рабочая температура: -20 ~ 60℃(Предельный Диапазон-30 ~ 70℃)

Размер: 60*35*20 мм/2,36*1,38 * 0.79in

Вес посылка: прибл. 23 г

Модуль Функция:

Пользователь может выбрать одну из следующих четырех функций, нажав на кнопку. Время задержки может быть выбрано путем регулировки потенциометра. Время задержки T1 может быть отрегулировано между 0,1 и 120 секунд.

Функция F1:

Задержка включения питания: после задержки T1 от начала включения питания, реле тянет и отправляет высокоуровневый импульсный сигнал на интерфейс X1 в любое время. Эта функция сбрасывает и перезапускает.

Функция F2:

Задержка включения питания отключена: реле закрывается при включении питания. После того, как время T1 закрыто, реле отключено, и высокоуровневый импульсный сигнал дан интерфейсу X1 в любое время. Эта функция сбрасывается и перезапускается.

Функция F3:

Автономный Режим реле: высокоуровневый импульсный сигнал отправляется на интерфейс реле X1, реле закрыто и выключено высокоуровневое импульсное Сигнальное реле.

Функция F4:

Режим запуска уровня: когда питание включено, реле отключено, и сигнал высокого уровня отправляется на Интерфейс X1. Реле сразу же поднимается. После того, как сигнал порта X1 исчезнет, реле все еще тянет. Когда прибывает время pull-in T1, реле выключается.

Модуль интерфейса:

Напряжение модуля/входной сигнал имеет 3 клеммы проводки.

1. Постоянный ток +: источник питания постоянного тока положительный

2. Постоянный ток-: отрицательный источник питания постоянного тока

3. X1: интерфейс обнаружения входного сигнала

Релейный выход нагрузки имеет 3 Проводные клеммы.

1. COM: общий интерфейс реле

2. Номер: нормально открытый интерфейс реле

3. NC: Нормально закрытый интерфейс реле

ПосылкаLIst:

1 * реле таймера задержки
