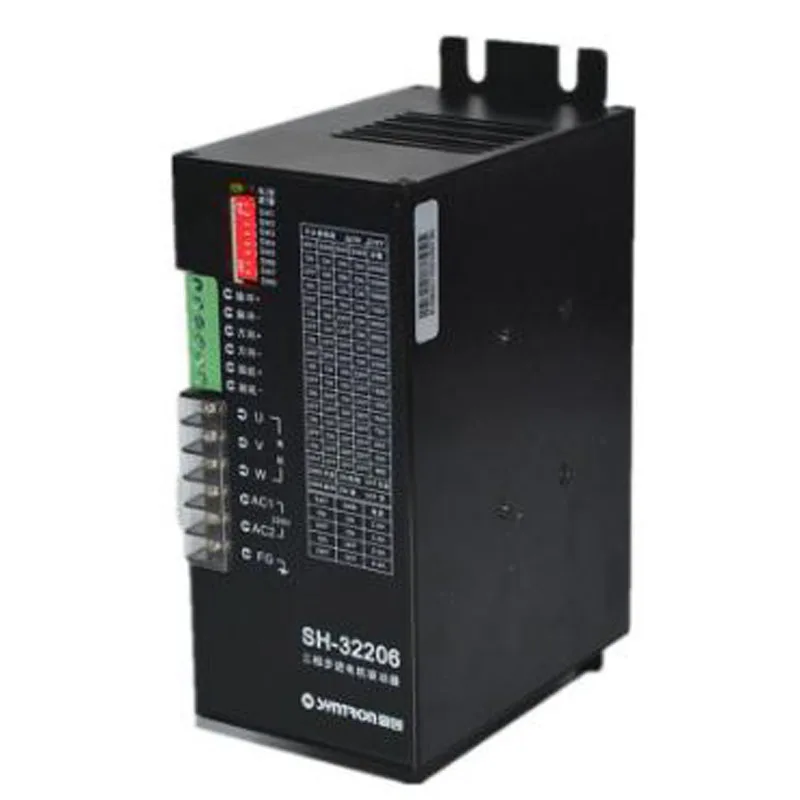

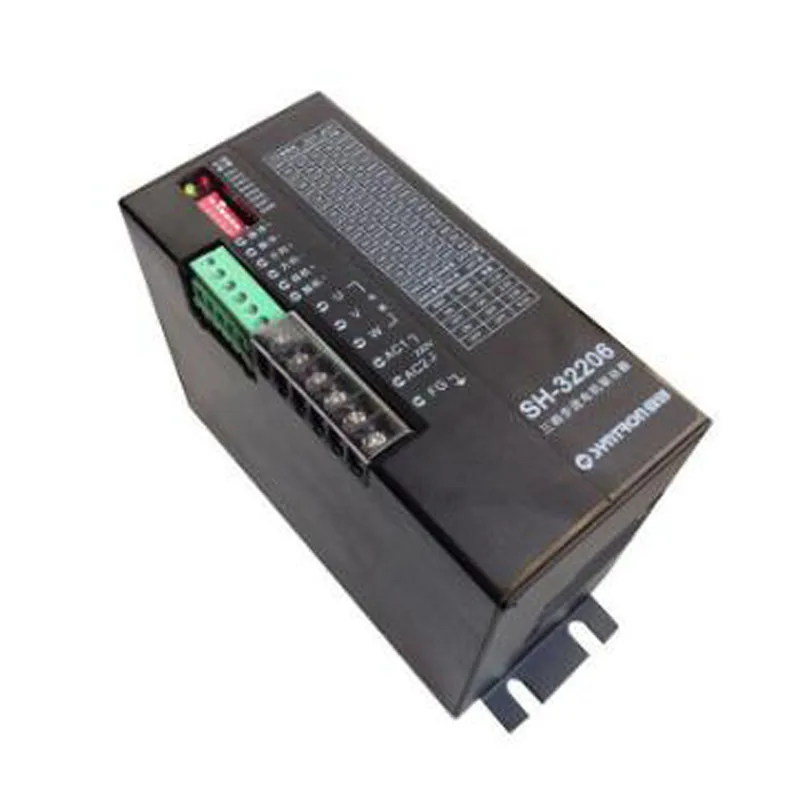

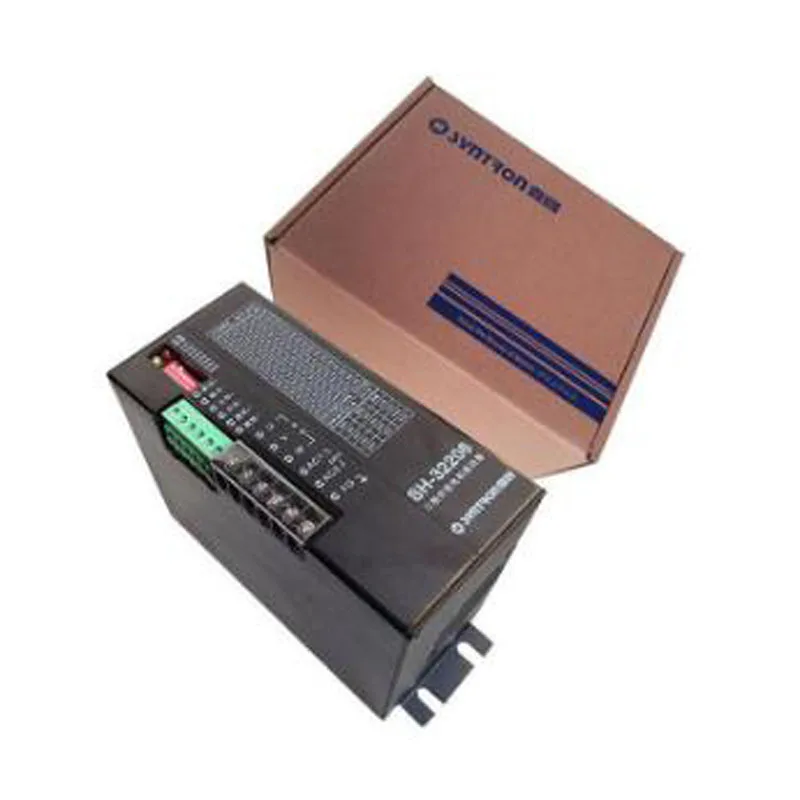

SH 32206 220 В трехфазный гибридный шаговый двигатель драйвер 6А ток для 30 нм

SH 32206 220 В трехфазный гибридный шаговый двигатель драйвер 6А ток для 30 нм

Технические характеристики:

1,80 ~ 220 В AC источник питания, адаптируется к худшим сетевым условиям

2. Биполярный постоянный фазовый поток

3. Доступны 16 режимов работы

4. Фотоэлектрическая изоляция входного сигнала

5. Защита от перенапряжения и перегрузки по току

6. Автономная функция удержания

7. Одиночный/двойной импульсный режим опционально

8. Автоматический полу-поток

9. Максимальный выходной ток привода 6А/фаза

Электрические характеристики (при температуре окружающей среды Tj = 25 °C)

Электропитание: однофазный 80 V ~ 220 VAC, 50Hz, мощность 0.8KVA

Выходной ток: значение RMS 6А/фаза (макс) (ток может быть установлен панельным переключателем)

Режим привода: Постоянный фазовый поток ШИМ-контроль

Режим возбуждения: 400 шагов/поворота, 500 шагов/поворота, 600 шагов/поворота, 750 шагов/поворота, 1000 шагов/поворота 1200 шагов/поворота, 1500 шагов/поворота, 2000 шагов/поворота, 2500 шагов/поворота, 3000 шагов/передачи 5000 шагов/поворота, 6000 шагов/поворота, 7500 шагов/поворота, 10000 шагов/поворота, 15000 шагов/поворота 30000 шагов/поворота

Сопротивление изоляции:> 100 МОм при нормальной температуре и давлении

Прочность изоляции: 1КВ при нормальной температуре и давлении, 1 мин

Применение окружающей среды и параметры

Метод охлаждения: принудительное воздушное охлаждение

Применение окружающей среды:

Повод: старайтесь избежать пыли, масляного тумана и коррозионных газов

Температура:-5 °C ~ + 40 °C

Влажность: <80% относительной влажности, без конденсации, без глазури

Вибрация: 5,9 м/s2Max

Среда хранения:

Температура:-40 °C ~ + 55 °C

Влажность: <93% относительной влажности, без конденсации, без глазури

Размеры: 187 × 116 × 81 мм

Вес: 1,2 кг

Схема подключения и размеры

Меры предосторожности:

Из-за резких изменений температуры среды хранения и транспортировки, скорее всего, образуется конденсация или глазурь. В это время драйвер должен быть помещен более 12 часов, и температура привода должна быть такой же, как температура окружающей среды, прежде чем он может быть заряжен. При длительном хранении в неподходящей среде качество продукта должно быть повторно проверено перед эксплуатацией.

Для того, чтобы лучше использовать драйвер, пользователь должен следовать принципу разделения линии электропередачи (фазовая линия двигателя, линия электропередачи) от слабой сигнальной линии при проводке системы во избежание помех управляющего сигнала. В чехол куда невозможно отдельно маршрут или у вас есть сильные помехи источник (инвертор, электромагнитный клапан, и т. д.), наиболее Применение экранированных кабелей передачи сигналов управления. Использование сигналов управления более высокого уровня также имеет некоторое значение для сопротивления помех.

Качество блока питания напрямую влияет на производительность и энергопотребление драйвера. Размер пульсации блока питания влияет на точность деления. Способность системы влиять на защиту системы от помех, поэтому для более требовательных приложений пользователи должны обратить внимание на улучшение качества электропитания.

Выходной ток драйвера-это пиковое значение выходного тока каждой фазы драйвера. Корректное считывание невозможно получить с помощью струнного амперметра. При установке привода убедитесь, что оборудование хорошо вентилируется, и проверьте, работает ли Вентилятор охлаждения нормально.

Когда в шкафу есть несколько приводов, убедитесь, что расстояние между ними не менее 5 см.
